Суть инженерного решения
Система снеготаяния на кровле дома из клееного бруса — это не средство для растапливания сугробов на всей крыше, а управляемый превентивный канал для отвода талой воды в периоды оттепелей и снегопадов (от -15°C до +3°C). Обогрев необходим в желобах, водосточных трубах, ендовах и по карнизному свесу, чтобы предотвратить образование ледяных плотин (ice dams), которые подпирают талую воду под кровельное покрытие и приводят к намоканию верхних венцов сруба. Для обеспечения долговечности несущих конструкций крыши требуется учитывать согласованную работу со стропильной системой деревянного дома и соблюдать правила прокладки силовых линий, аналогичные нормам на скрытую электропроводку в доме из клееного бруса.

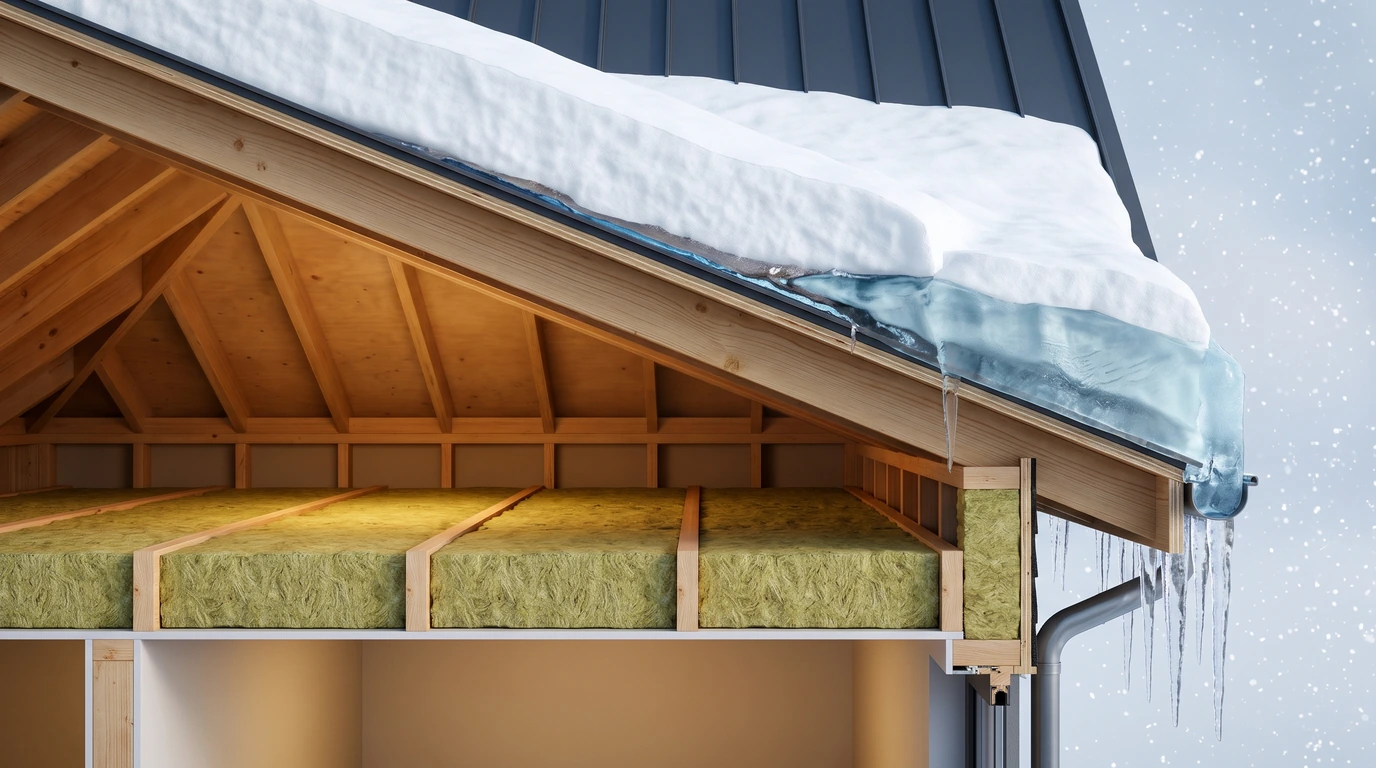

1. Физика образования наледи и ледяных плотин на карнизах деревянного дома: почему брус требует особого подхода
Инженерный вывод: наледь на карнизах брусового дома возникает не из-за внешнего потепления, а из-за утечек тепла через подкровельное пространство при наружных температурах от -10°C до 0°C. Талая вода стекает к холодному свесу и мгновенно замерзает, образуя ледяную дамбу.
Расчет удельного теплового потока через кровельное перекрытие мансарды (q)
где:
tв — расчетная температура воздуха в жилом мансардном этаже (+21°C);
tн — температура наружного воздуха (-5°C);
R0 — сопротивление теплопередаче кровельного пирога ((м²·°C)/Вт).
Вывод инженера: При сопротивлении R_0 менее 3,5 (м²·°C)/Вт тепловой поток возрастает до 7,4 Вт/м², что приводит к интенсивному подтаиванию нижней кромки снега и гарантированному образованию наледи на холодном карнизе уже при -7°C.
При блокировке водостока ледяной плотиной талая вода накапливается в желобе и поднимается вверх по скату. Достигая зон нахлеста гидроизоляционной мембраны, вода под гидростатическим давлением проникает в утеплитель и стекает по мауэрлату на верхние венцы клееного бруса. Замачивание древесины в закрытом объеме ведет к биопоражению и разрушению клеевых швов бруса. Поэтому соблюдение стандартов комплексной пожарной безопасности и защиты деревянного дома имеет критическое значение при проектировании электрообогрева.

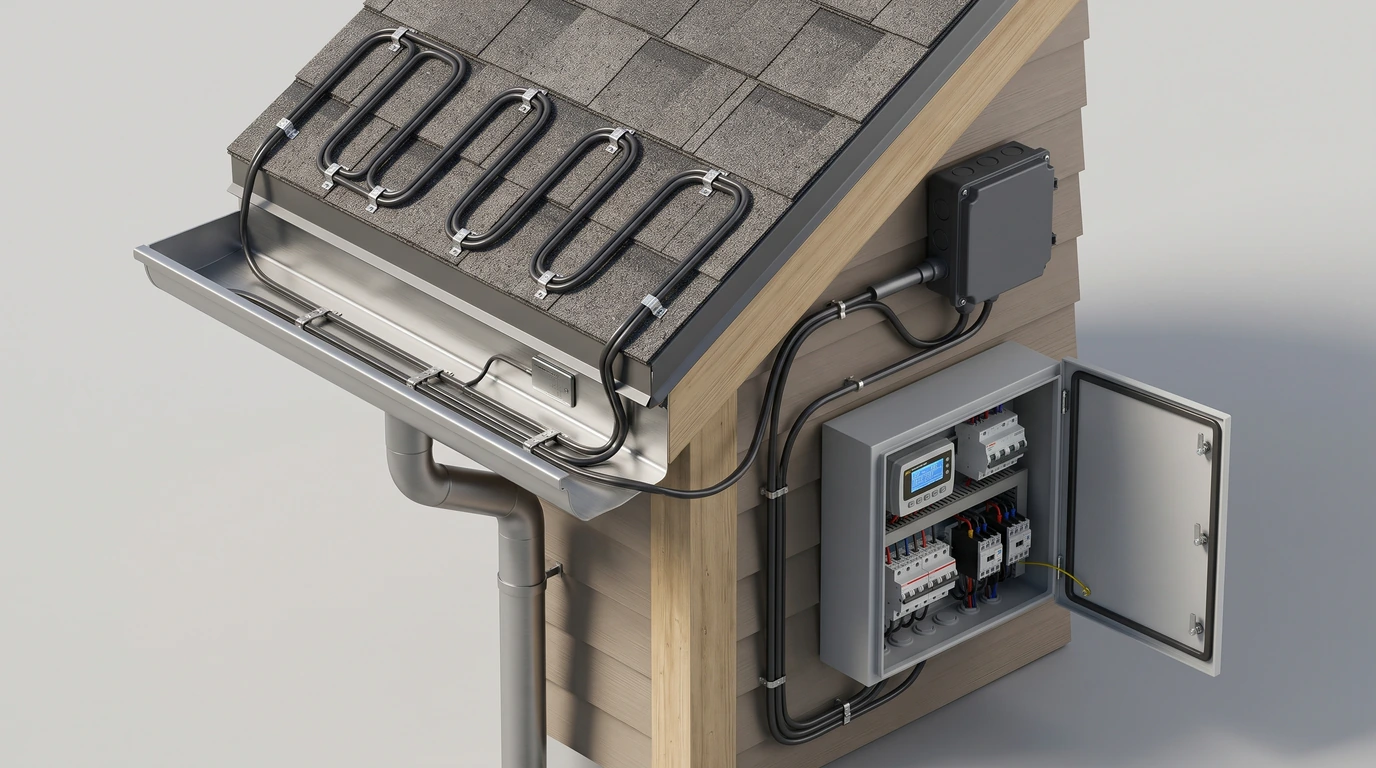

2. Принцип работы и архитектура системы снеготаяния: от датчиков до греющих контуров
Инженерный вывод: современная система снеготаяния работает как превентивный барьер: она включается только при одновременном наличии двух факторов — температуры образования наледи (от -15°C до +3°C) и присутствия осадков (талой воды) на поверхности сенсора в желобе.
Использование простейших термостатов, измеряющих только температуру воздуха, приводит к тому, что система работает непрерывно все морозные недели, включая сухую и ясную погоду. Это увеличивает расход электроэнергии в 3–4 раза (до 3500–5000 кВт·ч за сезон) и ускоряет износ полупроводниковой матрицы греющего кабеля без практической пользы.

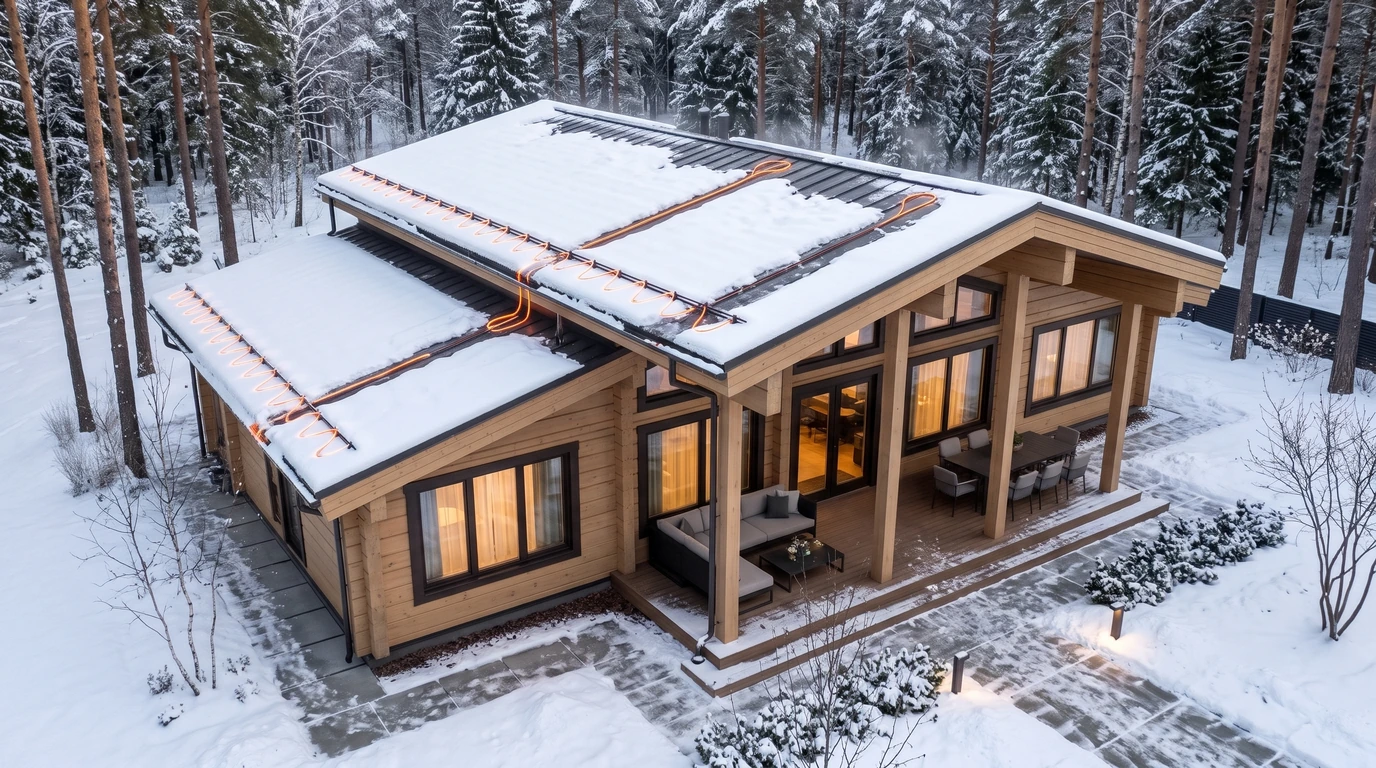

3. Зоны обязательного обогрева: желоба, водосточные трубы, капельники, ендовы и водосборные воронки
Инженерный вывод: непрерывный путь талой воды от кровельного свеса до ливневой канализации — базовое инженерное правило. Если обогреть желоб, но оставить холодной водосточную трубу или выпускной патрубок, система создаст ледяную пробку внизу и разорвет водосток. Правильный отвод воды от фундамента также должен сочетаться с грамотно спроектированной отмосткой вокруг деревянного дома с ливнеприемными колодцами.
| Зона кровли | Рекомендуемая удельная мощность | Схема укладки нитей | Назначение зоны |
|---|---|---|---|
| Подвесные желоба (диаметр до 150 мм) | 25–30 Вт/м желоба | 1 нить кабеля по центру лотка | Предотвращение переполнения желоба льдом |
| Широкие желоба (диаметр от 150 до 200 мм) | 50–60 Вт/м желоба | 2 нити параллельно с распорками | Создание широкого незамерзающего русла |
| Водосточные трубы (до 100 мм) | 25–30 Вт/м трубы | 1 нить на тросе с креплением | Свободный гравитационный слив талой воды |
| Водосточные трубы (от 110 до 150 мм) | 50–60 Вт/м трубы | 2 нити с разделителями | Исключение закупорки трубы ледяной втулкой |
| Ендовы (внутренние углы скатов) | 60–100 Вт/м ендовы | 2–4 нити петлями на 1–2 м вверх | Отвод колоссальных снеговых масс |
| Карнизный капельник и край ската | 35–45 Вт/м свеса | Змейка с шагом 300–500 мм | Снятие наледи непосредственно с края ската |
Таблица 1. Нормативы мощности и способы раскладки кабеля по зонам кровельного водоотвода.

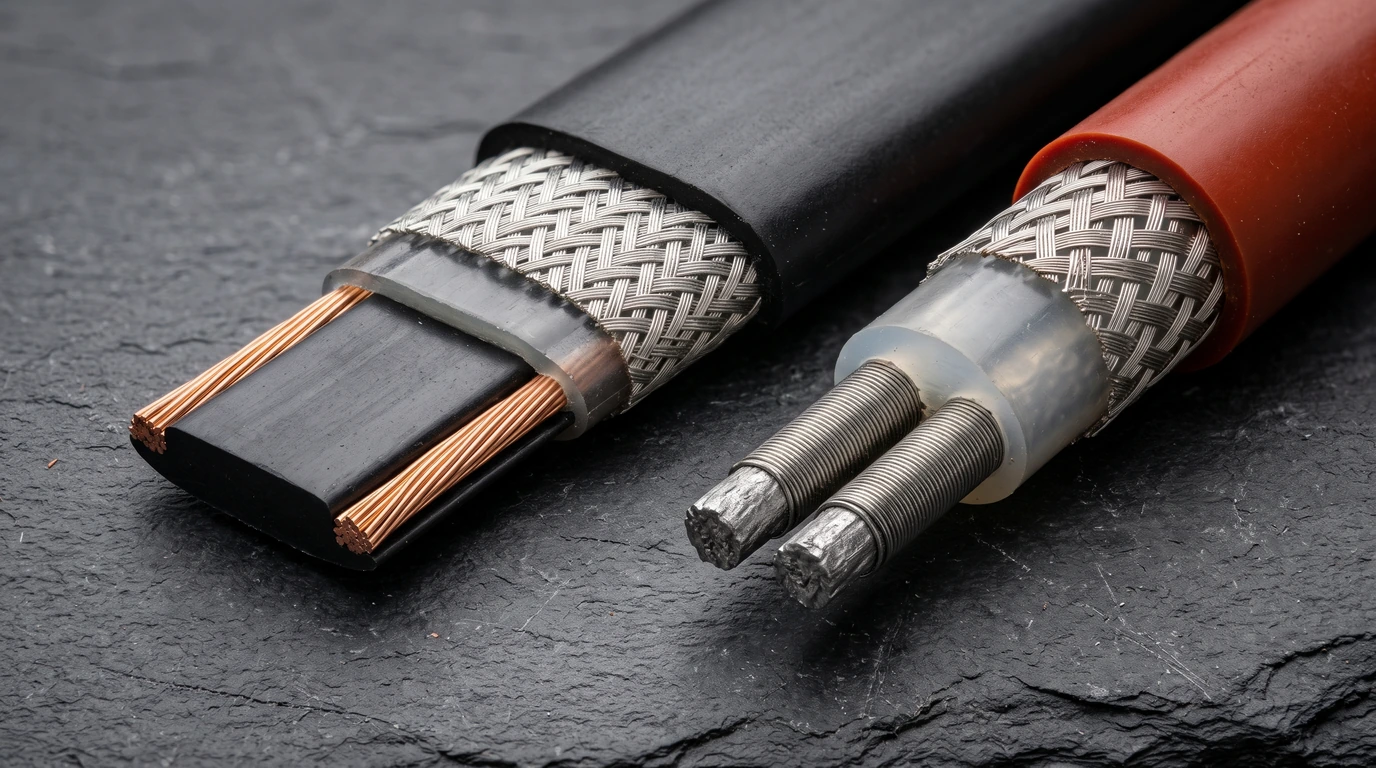

4. Выбор типа греющего кабеля: саморегулирующийся против резистивного — техническое сравнение
Инженерный вывод: для деревянных домов из клееного бруса проектным стандартом HOLZBAU является использование исключительно саморегулирующихся экранированных кабелей в фторполимерной оболочке с медной оплеткой сечением не менее 1,25 мм². Резистивные кабели на кровлях брусовых домов запрещены из-за риска локального перегрева при скоплении хвои и листвы.
| Критерий оценки | Саморегулирующийся кабель | Резистивный кабель |
|---|---|---|
| Принцип генерации тепла | Полупроводниковая матрица (эффект PTC) | Постоянное сопротивление металлической жилы |
| Риск локального перегрева | Нулевой (мощность падает в точке нагрева) | Высокий (риск перегорания и пожара под листвой) |
| Возможность нарезки по месту | Да, отрезками от 0,5 до 100 метров | Нет, фиксированная заводская длина секции |
| Энергоэффективность | Высокая (снижает мощность в талой воде) | Постоянное 100% потребление по всей длине |
| Допустимость перехлеста нитей | Полная безопасность при контакте | Категорически запрещен (прогар изоляции) |
| Срок службы на кровле | 15–20 лет (с фторполимерной оболочкой) | 7–10 лет (деградация от УФ и перепадов) |
Таблица 2. Сравнительный инженерный анализ типов нагревательных кабелей для деревянного дома.
5. Проектирование и электробезопасность системы в доме из клеёного бруса: нормы ПУЭ и защита конструкций
Инженерный вывод: электроустановки на сгораемых основаниях требуют многоуровневой дифференциальной защиты. Для системы снеготаяния кровли применяется разделение на независимые лучи с установкой УЗО на 30 мА (защита от возгорания и поражения током) и противопожарного УЗО на 100–300 мА на вводе в распределительный щит. Обязательным также является согласование с внешней защитой от импульсных перенапряжений, аналогично проекту на молниезащиту дома из клееного бруса.

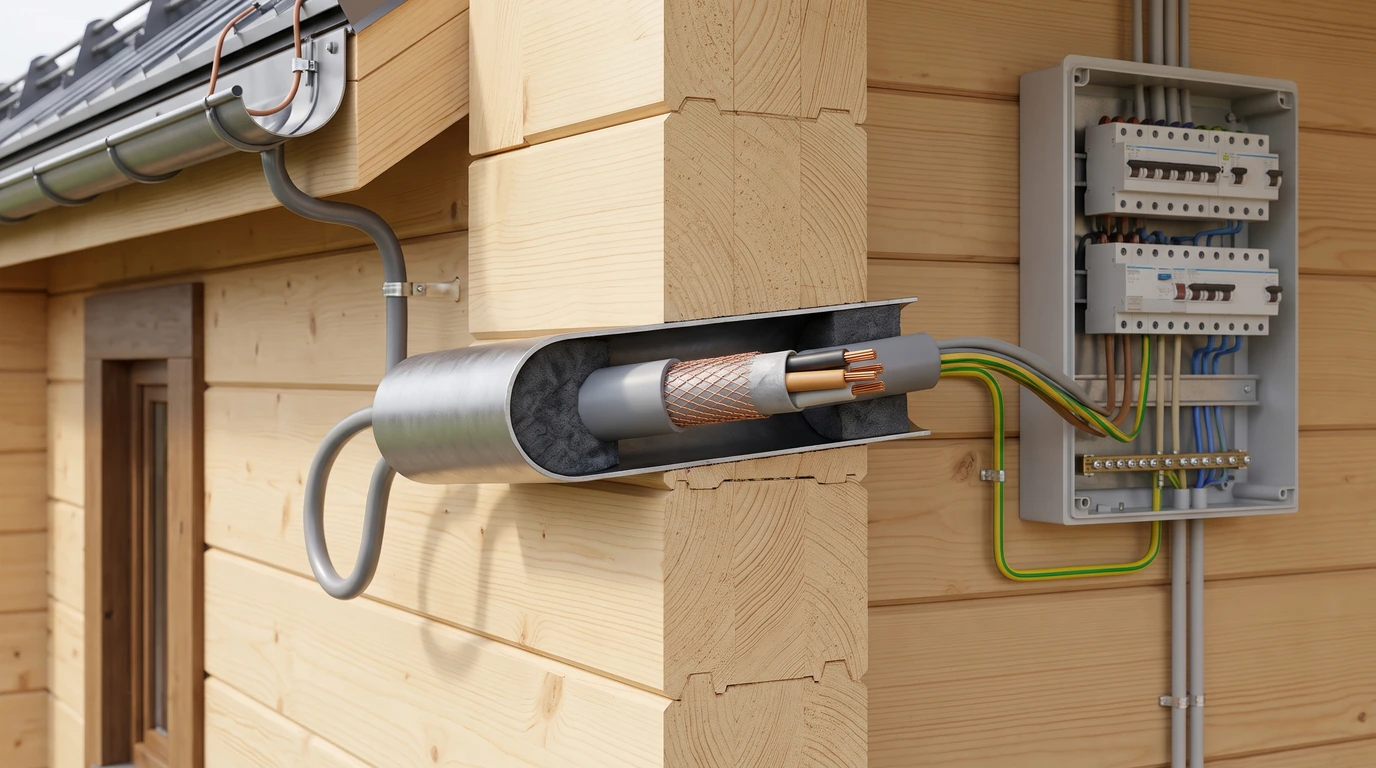

Все силовые кабели, питающие кровельные контуры, при проходе через наружные стены из клееного бруса обязаны заключаться в толстостенные стальные или медные гильзы с локализационной способностью. Зазоры гильзы герметизируются термостойким негорючим составом. Запрещается использование пластиковых гофротруб внутри брусовых стен.
6. Сколько электроэнергии потребляет кабельный обогрев: формула расчета, сценарии работы и оптимизация расходов
Инженерный вывод: благодаря автоматической метеостанции с датчиком осадков эффективное время работы системы в Московском регионе составляет всего 250–400 часов за сезон (вместо 2500 часов при непрерывном включении), что снижает затраты на электричество до 80%.
Расчет суммарной установленной электрической мощности системы (P_уст)
где:
Li — протяженность участков кабельных контуров (желоба, трубы, ендовы, карнизы, м);
Pуд.i — номинальная мощность кабеля в ледяной воде (Вт/м).
Вывод инженера: Суммарная мощность около 4 кВт легко распределяется по трем фазам ввода коттеджа (по 1,33 кВт на фазу), не перегружая выделенную мощность 15 кВт.

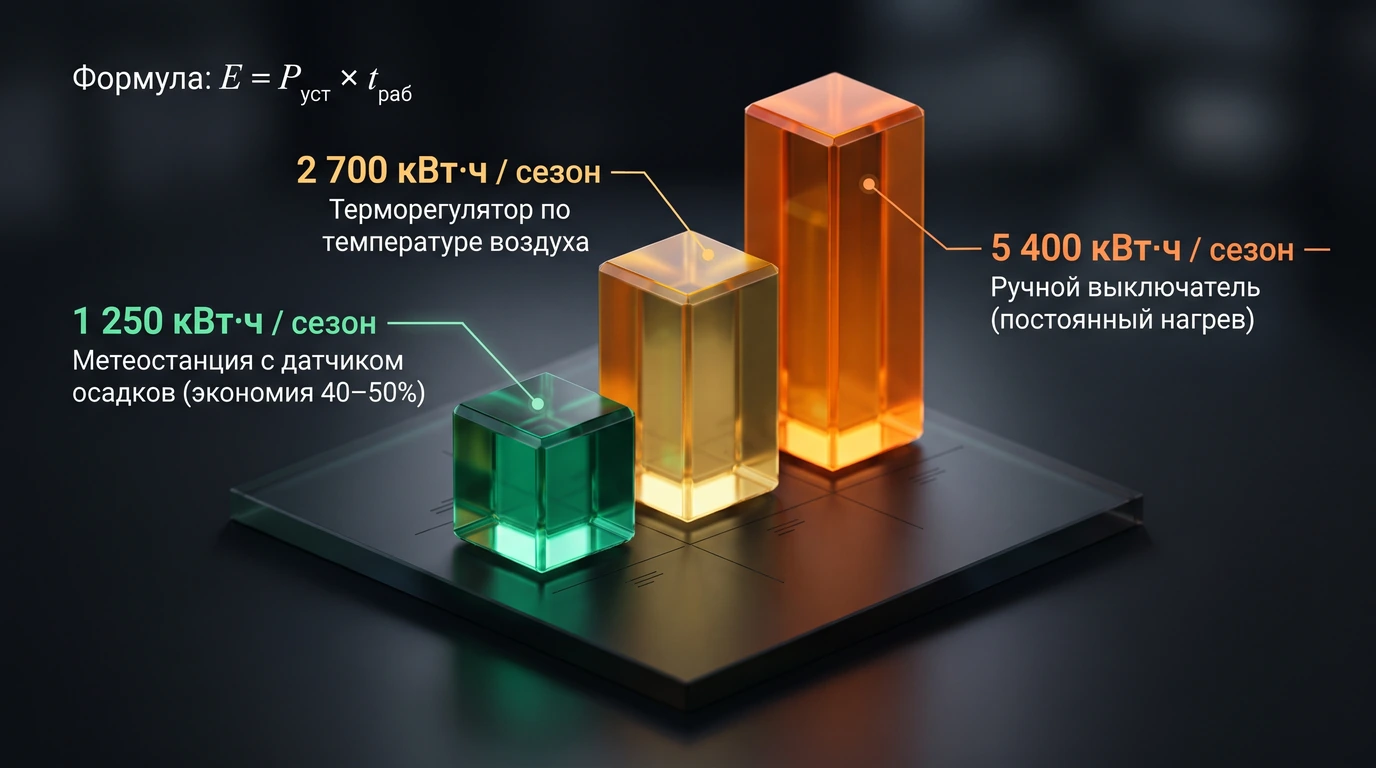

Расчет сезонного энергопотребления с метеостанцией (W_сез)
где:
Pуст — установленная мощность системы (4,0 кВт);
Tэфф — эффективное время выпадения осадков в диапазоне от -15°C до +3°C (300–350 часов в Подмосковье);
Kспр — усредненный коэффициент саморегулирования матрицы (0,75–0,80).
Вывод инженера: Эксплуатационные затраты составляют менее 1 300 рублей в месяц в зимний период — это в десятки раз дешевле ремонта сорванных льдом водостоков или восстановления фасада.
| Сценарий управления | Часы работы за сезон | Расход энергии (кВт·ч) | Затраты при тарифе 6.5 руб. | Эффективность |
|---|---|---|---|---|
| Ручной (включение автоматом) | 1 200–1 500 ч | 4 800–6 000 кВт·ч | 31 200–39 000 руб. | Низкая (частые пропуски наледи) |
| Простой терморегулятор (по воздуху) | 800–1 100 ч | 3 200–4 400 кВт·ч | 20 800–28 600 руб. | Средняя (греет в сухой мороз) |
| Автоматическая метеостанция (воздух + осадки) | 280–350 ч | 900–1 200 кВт·ч | 5 850–7 800 руб. | Максимальная (экономия до 78%) |
Таблица 3. Сравнение сценариев управления системой снеготаяния коттеджа 250 м² в условиях зимы Московской области.
7. Особенности монтажа на различных кровельных покрытиях и дооснащение готовой крыши
Инженерный вывод: ключевой принцип крепления кабеля на кровле дома из клееного бруса — нулевая перфорация гидроизоляционного ковра и кровельного покрытия. Для фальцевых кровель применяются зажимные клипсы на фальц, для мягкой черепицы — медные полосы и битумно-полимерный клей, для желобов — пластиковые струбцины-клипсы.

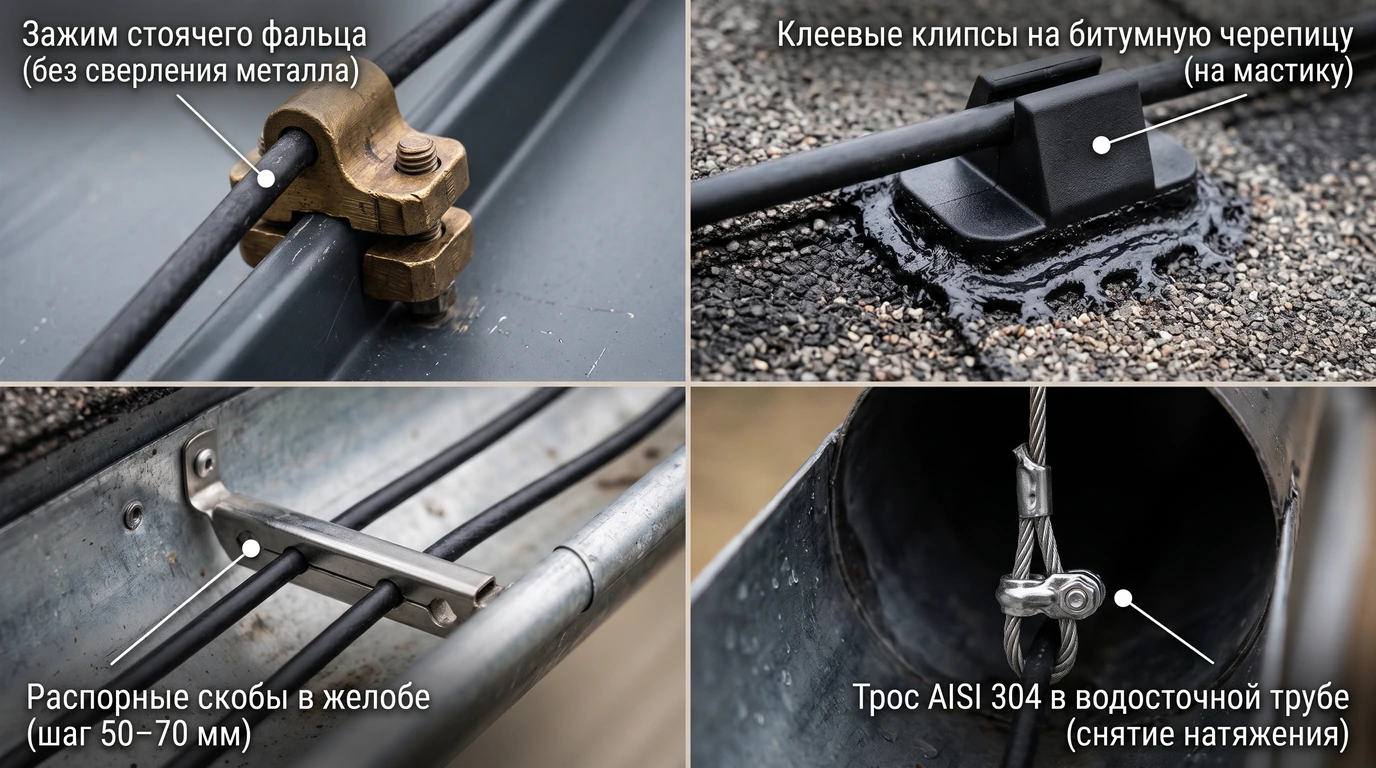

| Кровельное покрытие | Тип крепежного элемента | Технология фиксации | Ограничения и требования |
|---|---|---|---|
| Кликфальц и двойной стоячий фальц | Алюминиевый / медный зажим на ребро фальца | Механический зажим болтом без сквозных отверстий | Исключить гальваническую пару медь-цинк |
| Гибкая (битумная) черепица | Медные клипсы на битумной мастике | Вклейка основания под лепестки черепицы | Запрещены саморезы сквозь ковер |
| Металлочерепица / профнастил | Кровельные кронштейны с герметизацией EPDM | Крепление в гребень волны саморезами с шайбой | Обязательна обработка полиуретановым герметиком |
| Натуральная цементно-песчаная черепица | Подвесные крюки-клипсы за верх черепицы | Зацеп за замок черепицы без склеивания | Не повреждает замок и геометрию кладки |
Таблица 4. Специализированные технологии крепления кабельных контуров по типам кровельных материалов.
8. Техническое обслуживание и подготовка системы к зиме: регламент проверки и типовые неисправности
Инженерный вывод: проверка сопротивления изоляции кабельных контуров мегаомметром на напряжении 1000 В (норма не менее 10 МОм) и очистка датчиков осадков от пыли и листьев в октябре гарантируют безотказную работу системы в первый же снегопад.
| Период ТО | Вид регламентных работ | Инструмент / метод | Нормативный критерий |
|---|---|---|---|
| Октябрь (до морозов) | Очистка желобов и воронок от листьев и веток | Щетки с мягким ворсом, промывка водой | Чистое русло желоба без биозасоров |
| Октябрь (до морозов) | Очистка контактных дорожек датчика осадков | Изопропиловый спирт, микрофибра | Отсутствие жировой и пылевой пленки |
| Октябрь (до морозов) | Замер сопротивления изоляции цепей | Мегаомметр 1000 В постоянного тока | Сопротивление не менее 10 МОм |
| Октябрь (до морозов) | Тестирование дифференциальной защиты УЗО | Кнопка «ТЕСТ» и прибор измерения времени | Срабатывание за время менее 0,04 с |
| Апрель (после схода снега) | Визуальный осмотр трасс и натяжения кабелей | Визуальный контроль узлов подвеса в трубах | Отсутствие механических повреждений оболочки |
Таблица 5. Регламент сезонного сервисного обслуживания кабельного снеготаяния кровли.

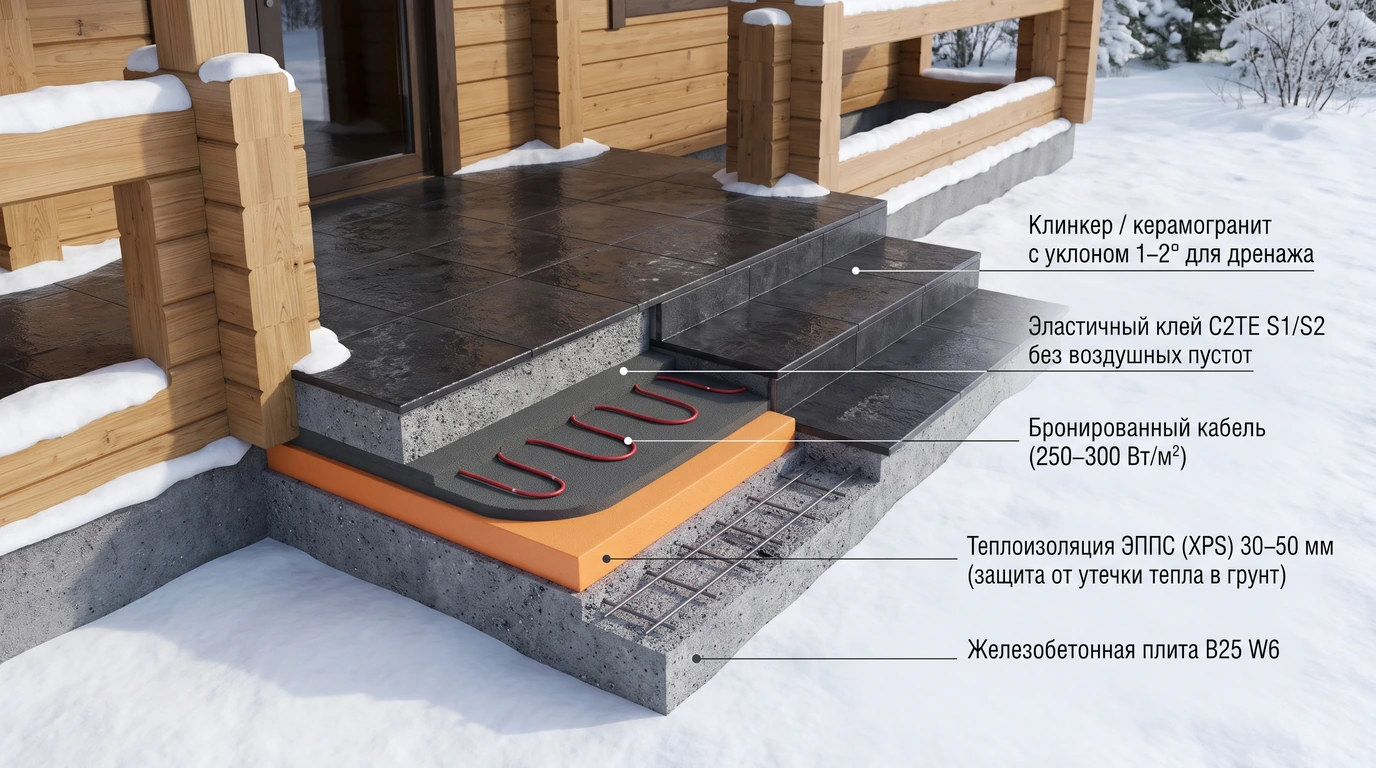

9. Обогрев открытых площадок и ступеней крыльца: когда и как совмещать с кровельной системой
Инженерный вывод: совмещение обогрева кровли и уличных ступеней в одном щите управления целесообразно только при использовании двухзонного контроллера с раздельными уставками, так как удельная мощность обогрева открытого бетона в стяжке (300–350 Вт/м²) существенно выше мощности кровельных желобов (25–30 Вт/м). Защита нижнего цокольного узла также дополняется мероприятиями по утеплению цоколя дома из клееного бруса.
| Параметр системы | Кровельное снеготаяние | Обогрев ступеней и террасы |
|---|---|---|
| Среда размещения кабеля | Открытый воздух / вода в желобе | Внутри слоя цементно-песчаной стяжки (30–50 мм) |
| Удельная мощность | 25–30 Вт/м (50–60 Вт/м²) | 300–350 Вт/м² площади ступени |
| Тип нагревательного кабеля | Саморегулирующийся экранированный | Бронированный резистивный мат или кабель |
| Тип датчика осадков | Кровельный датчик влажности в желобе | Грунтовый датчик температуры и влажности |
| Инерционность прогрева | Низкая (10–15 минут до таяния) | Высокая (1,5–2,5 часа на прогрев массива бетона) |
Таблица 6. Сравнение параметров систем обогрева кровли и уличных входных площадок.
10. Из чего складывается стоимость системы снеготаяния под ключ: структура сметы и факторы цены
Инженерный вывод: в структуре затрат на надежную систему снеготаяния под ключ греющий кабель составляет около 35%, щит автоматики с метеостанцией — 25%, профессиональный высотный монтаж и электромонтажные работы — 30%, крепежные элементы и кабельные трассы — 10%. Экономия на автоматике или крепеже приводит к выходу системы из строя в первые 2–3 сезона. При выборе материалов несущих конструкций дома рекомендуется изучить свойства безусадочного клееного бруса, минимизирующего деформации подкровельных узлов.
| Статья сметы | Наименование оборудования / работ | Доля в смете | Пример для дома 250 м² |
|---|---|---|---|
| Нагревательный кабель | Саморегулирующийся кабель во фторполимере (120 м) | 35% | 95 000 – 120 000 руб. |
| Автоматика и щит | Метеостанция, датчики воздуха и осадков, УЗО, контакторы | 25% | 68 000 – 85 000 руб. |
| Монтажные работы | Высотные работы, укладка в желобах, проходки стен, ПНР | 30% | 82 000 – 105 000 руб. |
| Расходные материалы | Кровельные клипсы, стальные гильзы, силовой кабель ВВГнг-FRLS | 10% | 27 000 – 35 000 руб. |
| ИТОГО ПОД КЛЮЧ | Комплексная система с гарантией 5 лет | 100% | 272 000 – 345 000 руб. |
Таблица 7. Примерная смета системы снеготаяния под ключ для двухэтажного дома из клееного бруса 250 м² (актуальность 2026 год).
11. Часто задаваемые вопросы (FAQ)
1. Зачем дому из клееного бруса система снеготаяния, если крыша хорошо утеплена?
Даже при нормативном утеплении кровли (R > 5,0 (м²·°C)/Вт) весенняя солнечная радиация и околонулевая температура (от -3°C до +2°C) вызывают естественное таяние снега на скатах. Вода стекает в холодные желоба и водостоки, находящиеся в тени свесов, где мгновенно замерзает. Образующиеся ледяные плотины создают гидростатический подпор: талая вода поднимается под кровельное покрытие и может проникнуть в подкровельное пространство и верхние венцы бруса.
2. Какой кабель лучше выбрать: саморегулирующийся или резистивный?
Для деревянных домов из клееного бруса стандартом безопасности является саморегулирующийся кабель в фторполимерной оболочке с медным экраном. В отличие от резистивного кабеля, он физически не способен перегреться при скоплении листвы, хвои или перехлесте нитей. Резистивные кабели дешевле, но на деревянных кровлях создают пожарный риск при локальном ухудшении теплоотвода.
3. Сколько электроэнергии потребляет система снеготаяния за зиму?
Для коттеджа площадью 250 м² с периметром водостоков 45–50 метров установленная мощность системы составляет около 4–4,5 кВт. При управлении от автоматической метеостанции с датчиком осадков система активна всего 250–350 часов за сезон (только в снегопады при температуре от -10°C до +2°C). Сезонный расход электроэнергии составляет 1000–1400 кВт·ч (примерно 6 500 – 9 000 рублей по тарифам Московской области).
4. Можно ли включать систему кабельного обогрева вручную клавишей?
Ручное управление категорически не рекомендуется. Включив систему с опозданием, когда желоба уже забиты льдом, вы не растопите ледяную плотину, а лишь проплавите в ней узкую нору, в то время как вода пойдет через край. Автоматика с датчиком осадков включает подогрев заблаговременно — в момент начала снегопада, предотвращая образование льда в принципе.
5. Как выполняется проходка кабеля через стену из клееного бруса по ПУЭ?
Согласно п. 7.1.38 ПУЭ-7, проходка через сгораемые деревянные конструкции выполняется исключительно в толстостенных стальных или медных гильзах с локализационной способностью. Торцы гильзы тщательно герметизируются термостойким негорючим силиконом. Пластиковые гофры и открытая прокладка силовых проводов через брус запрещены.
6. Не повредит ли греющий кабель водосточную систему из ПВХ?
Качественный саморегулирующийся кабель с номиналом 30 Вт/м нагревается максимум до +65°C, тогда как качественный ПВХ водостоков выдерживает до +80°C. Однако для пластиковых водостоков обязателен расчет шага клипс и недопущение прямого контакта неэкранированных жил. Для ПВХ водостоков HOLZBAU рекомендует кабели с погонной мощностью не более 28–30 Вт/м.
7. Нужно ли обогревать всю площадь ската кровли?
Нет, сплошной обогрев скатов экономически нецелесообразен и технически избыточен. Обогреваются только критические зоны стока талой воды: желоба, водосточные трубы по всей высоте, водосборные воронки, капельники и ендовы на высоту 1,0–1,5 м от карниза. На пологих скатах при необходимости укладывается змейка кабеля шириной 30–50 см над карнизом.
8. Как крепится кабель к кровле, чтобы не протекала гидроизоляция?
Монтаж выполняется без единого сквозного отверстия в кровельном покрытии. На фальцевой кровле применяются зажимные алюминиевые или латунные клипсы на фальц. На гибкой черепице — приклеивание клипс на битумно-полимерный герметик или заведение полос под лепестки гонтов. В желобах кабель фиксируется пластиковыми струбцинами-зажимами.
9. Что произойдет с кабелем в сильный мороз ниже -20°C?
Автоматика отключает систему при температуре ниже -15°C...-20°C. В сильные морозы воздух сухой, таяние снега невозможно, и наледь не образуется. Работать в сильный мороз бессмысленно — это приведет лишь к гигантскому перерасходу энергии и термическому шоку материалов.
10. Какое УЗО необходимо для защиты греющих кабелей на кровле?
На каждый отдельный луч кровельного обогрева устанавливается автоматический выключатель дифференциального тока (АВДТ) или связка автомат + УЗО с током утечки 30 мА (тип А для импульсных токов). На вводе в щит снеготаяния монтируется противопожарное селективное УЗО на 100 мА или 300 мА.
11. Какой срок службы у саморегулирующегося кабеля?
Качественные кабели европейского и корейского производства (Raychem, Nelson, Lavita) с полупроводниковой матрицей и фторполимерной изоляцией служат 15–20 лет. С течением времени происходит естественное старение матрицы (падение теплоотдачи на 1–2% в год), что учитывается проектировщиками HOLZBAU с запасом мощности в 15%.
12. Можно ли совместить обогрев кровли и ступеней крыльца в одном щите?
Да, но только при использовании двухзонного контроллера (например, OJ Electronics ETO2 или Devireg). Кровля и ступени имеют принципиально разные тепловые режимы: для бетона ступеней требуется удельная мощность 300–350 Вт/м² и датчик влажности грунта, а для желобов — 25–30 Вт/м и кровельный сенсор.
13. Как подготовить систему снеготаяния к зиме?
Ежегодно в октябре проводится регламентное ТО: визуальный осмотр креплений, очистка желобов от листвы и хвои, промывка датчика осадков спиртовым раствором, измерение сопротивления изоляции мегаомметром на 1000 В (норма не менее 10 МОм) и тестовое включение автоматики.
14. Сколько стоит система снеготаяния под ключ для дома 200–250 м²?
Стоимость надежной системы под ключ в 2026 году составляет от 220 000 до 380 000 рублей. В смету входят экранированный саморегулирующийся кабель премиум-класса, щит с автоматической метеостанцией и защитой, специализированный крепеж без сверления, высотный монтаж со страховкой и пусконаладочные испытания с протоколом замеров.
