Коротко
В доме из клееного бруса скрытые линии проектируют заранее и прокладывают в металлических трубах с локализационной способностью. Безопасность подтверждают корректно собранный щит, заземление и протокол электролаборатории.
1. Почему дерево требует бескомпромиссной защиты: физика рисков и нормы ПУЭ-7
Быстрый ответ: Клееный брус по ГОСТ 30244 относится к сгораемым основаниям группы Г4. При коротком замыкании электрическая дуга мгновенно разогревается до 3000–5000 °C, проплавляя пластиковую гофру за 0,05 секунды. Согласно п. 7.1.38 ПУЭ-7, скрытая проводка в деревянных конструкциях обязана заключаться в металлические трубы с регламентированной локализационной способностью стенки.
1.1. Пожарная опасность древесины (Г4) и разрушительная сила электрической дуги
Дерево прекрасно дышит. Но дерево горит. Даже высококлассный клееный брус камерной сушки (влажность 10–12%) с глубокой заводской огнебиозащитной пропиткой остается природным углеводородом. Огнезащитные антипирены лишь задерживают первичное воспламенение при поверхностном тепловом воздействии. Они не способны противостоять плазме электрической дуги.
Температура вспышки древесной пыли, неизбежно скапливающейся в микропустотах строения, составляет всего 250–300 °C. В момент короткого замыкания (КЗ) между токоведущими жилами вспыхивает микромолния. Температура электрической дуги достигает 3500–5000 °C. Это значительно выше температуры плавления железа (1538 °C) и меди (1085 °C). Если кабель замурован в брусе без жесткой защитной оболочки, раскаленный металл жилы мгновенно разбрызгивается во все стороны. Дальше начинается медленное, скрытое тление внутри стены. Без кислорода и без дыма наружу. Заметить такой пожар на ранней стадии невозможно.
1.2. Нормативная база: требования ПУЭ-7 и изменения №9 к СП 256.1325800.2016
Электромонтаж в деревянном доме подчиняется не субъективным вкусам прораба, а строгой государственной нормативной базе. Центральный документ проектировщиков — Правила устройства электроустановок (ПУЭ, 7-е издание), конкретно главы 2.1 («Электропроводки») и 7.1 («Электроустановки жилых зданий»).
Ключевая правовая норма закреплена в пункте 7.1.38 ПУЭ-7: электрические сети, прокладываемые в полостях стен, перегородок, в пустотах междуэтажных перекрытий и подвесных потолков из горючих материалов, классифицируются как скрытые проводки. Норматив безапелляционно гласит:
«В полостях сгораемых строительных конструкций скрытая электропроводка должна выполняться только в металлических трубах, обладающих локализационной способностью, и в глухих металлических коробах».
Вступившие в силу Изменения №9 к СП 256.1325800.2016 дополнительно ужесточили требования к групповым линиям деревянных частных домов: обязательным стало применение кабелей с низким дымо- и газовыделением, а также применение устройств защиты от дугового пробоя (УЗДП), контролирующих микроискрения в ветвях нагрузок.

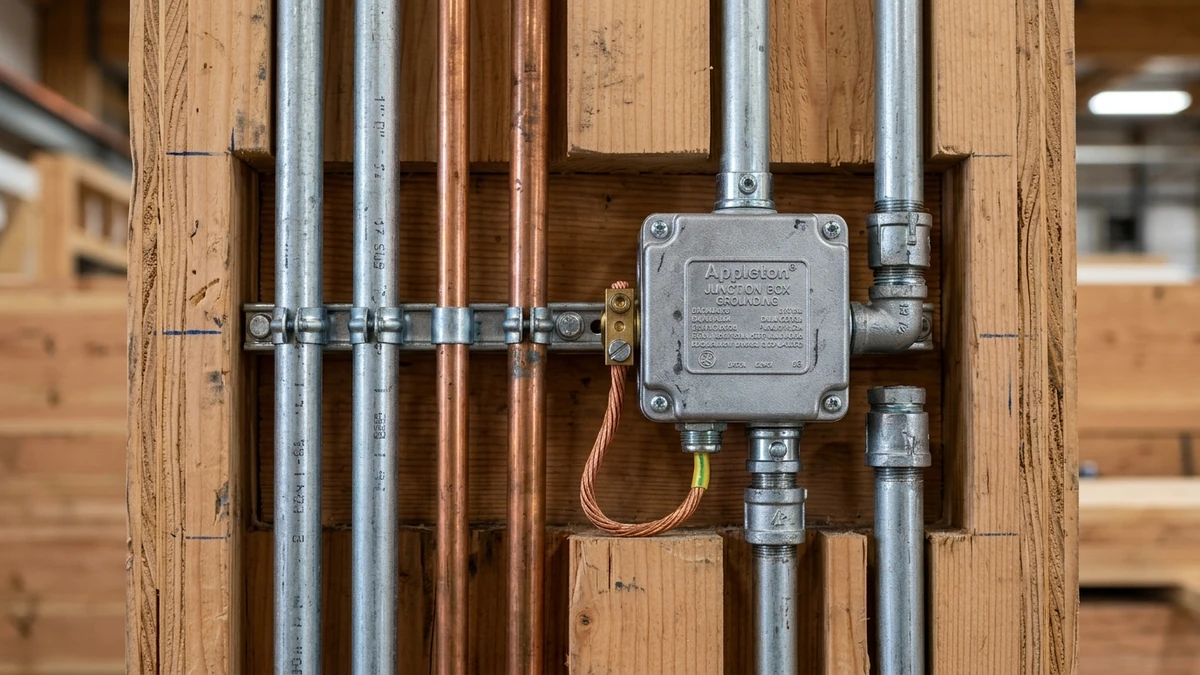

1.3. Локализационная способность: Таблица 2.1.2 толщины стенок металлических труб
Что означает термин «локализационная способность»? Это способность стенки металлической трубы выдерживать короткое замыкание максимального расчетного тока внутри нее без сквозного прогорания и без нагрева внешней поверхности трубы до температуры воспламенения древесины.
Толщина стенки защитной трубы напрямую зависит от площади сечения прокладываемых медных жил. Инженеры HOLZBAU руководствуются эталонной таблицей 2.1.2 ПУЭ-7:
| Максимальное сечение медной жилы, мм² | Назначение электроцепи в доме | Минимальная толщина стенки стальной трубы по ПУЭ-7, мм | Стандарт трубы по ГОСТ 3262-75 |
|---|---|---|---|
| до 2,5 включительно | Группы освещения (1,5 мм²) и стандартные розетки (2,5 мм²) | Не нормируется (допускается тонкостенная электросварная труба от 0,5–1,2 мм) | Труба стальная электросварная тонкостенная |
| до 4,0 включительно | Кухонные варочные панели, кондиционеры, проточные бойлеры | 2,8 мм | Труба ВГП Ду 20 (ГОСТ 3262-75) |
| до 6,0 включительно | Электрические сауны, отопительные котлы средней мощности | 2,8 мм | Труба ВГП Ду 25 (ГОСТ 3262-75) |
| до 10,0 включительно | Вводной силовой распределительный кабель в дом | 3,2 мм | Труба ВГП Ду 32 (ГОСТ 3262-75) |
| до 16,0 включительно | Мощные вводные линии, зарядные станции электромобилей (32А+) | 3,2 мм | Труба ВГП Ду 40 (ГОСТ 3262-75) |
Хотя для линий сечением 2,5 мм² ПУЭ формально не нормирует минимальную толщину стальной стенки (разрешая тонкостенную трубу от 0,5 мм), на практике тонкостенную трубу легко смять при транспортировке или перетереть кромкой при протяжке. В проектах HOLZBAU для розеточных групп мы применяем калиброванные стальные оцинкованные трубы с толщиной стенки не менее 1,5 мм либо бесшовную медную трубу толщиной 1,0–1,2 мм с обязательной установкой пластиковых торцевых бушей.
2. Материалы и кабели: что разрешено, а что смертельно опасно
Быстрый ответ: Для скрытой проводки в клееном брусе разрешены исключительно стальные оцинкованные трубы по ГОСТ 3262-75 или медные бесшовные трубы. Пластиковая гофра (ПВХ, ПНД) и обычный металлорукав запрещены, так как их стенка толщиной 0,2–0,3 мм мгновенно испаряется дугой КЗ. Из кабелей допускается только трехжильная моножильная медь марки ВВГнг(А)-LS или огнестойкий ВВГнг(А)-FRLS.
2.1. Почему ПВХ-гофра и стандартный металлорукав категорически запрещены в брусе
На строительных форумах часто можно встретить совет: «Заложите провод в гофре или металлорукаве в просверленный брус — так быстрее и дешевле». Это преступная халатность. И вот почему.
Пластиковая гофра из самозатухающего ПВХ или полиамида предназначена исключительно для негорючих оснований — бетона, кирпича или штукатурки. В сухом брусе при межфазном замыкании гофра сгорает раньше, чем успевает сработать автоматический выключатель. Дуга вырывается наружу, воспламеняя древесную муку внутри технологического канала.
Еще опаснее иллюзия безопасности металлорукава (типа Р3-Ц или Р3-ЦХ). Металлорукав — это не герметичная труба. Это спирально свитая лента из тонкой оцинкованной жести толщиной всего 0,2–0,25 мм с зазорами в замках. Температура дуги при КЗ током 500–1000 А в первые миллисекунды прожигает жесть металлорукава словно папиросную бумагу. Раскаленные капли металла вылетают в деревянные полости. Кроме того, стальная гофра не защищает кабель от зубов грызунов, которые легко прогрызают тонкие ребра витков.

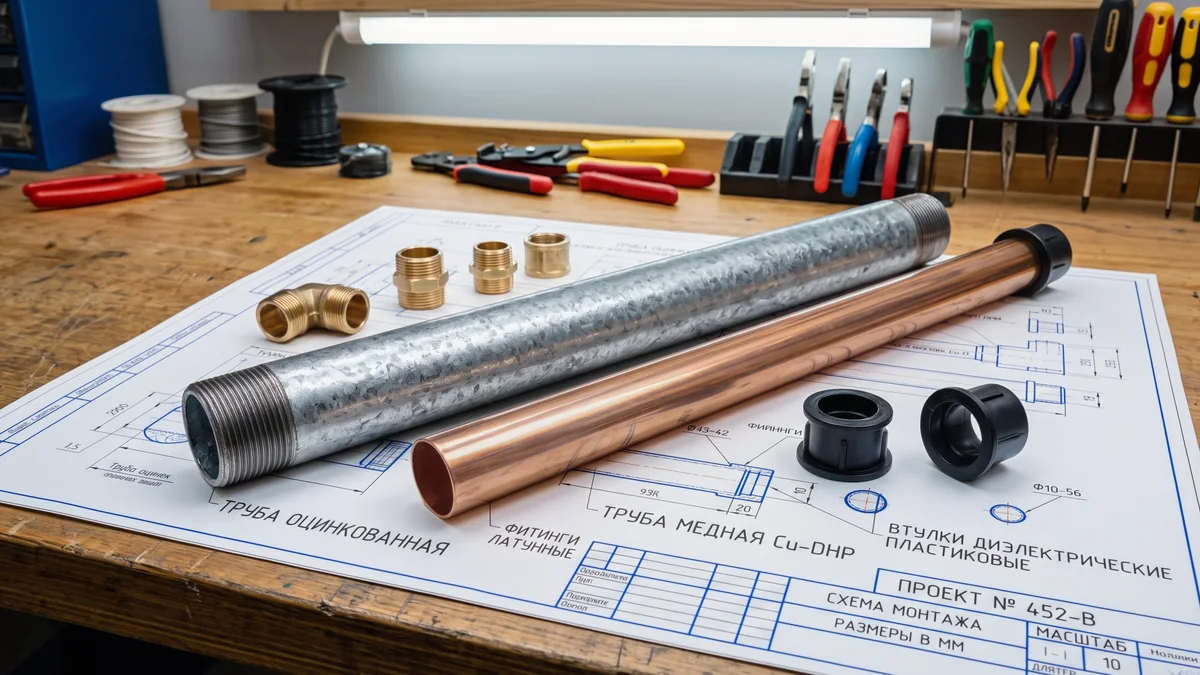

2.2. Сталь или медь: выбор жестких труб, антикоррозийная защита и резьбовые соединения
Единственный законный материал по ПУЭ-7 — жесткие металлические трубы. В частном премиальном домостроении инженеры выбирают между двумя металлами:
- Водогазопроводные (ВГП) стальные оцинкованные трубы: Самый прочный и жесткий вариант. Они абсолютно неуязвимы для грызунов, случайных саморезов при навеске картин или мебели и гарантированно локализуют дугу КЗ. Внутренняя поверхность труб должна быть гладкой, без сварного грата и заусенцев, способных повредить изоляцию при протяжке кабеля. Соединение труб между собой выполняется на резьбовых муфтах с подмоткой уплотнителя либо на электросварке.
- Медные бесшовные трубы (марка Cu-DHP): Премиальный европейский стандарт. Медь значительно пластичнее стали — ее можно аккуратно гнуть трубогибом без применения сварки, что исключает огневые работы внутри деревянного сруба. Медь абсолютно не подвержена коррозии от конденсата. Соединение медных труб выполняется методом низкотемпературной пайки фитингами либо прессовыми фитингами под пресс-клещи. Минус один — высокая стоимость материала.
2.3. Марки кабелей по ГОСТ 31565-2012: ВВГнг-LS против ВВГнг-FRLS
Алюминиевые кабели в деревянном доме исключены полностью. Внутренние силовые и осветительные сети выполняются исключительно медными моножильными кабелями первого класса гибкости (одна цельная жила, не многопроволочная).
Кабельная продукция регламентируется строгим стандартом ГОСТ 31565-2012. В деревянном домостроении применяются только два исполнения:
| Марка кабеля по ГОСТ | Расшифровка характеристик оболочки | Сфера применения в проектах HOLZBAU | Степень пожарной безопасности |
|---|---|---|---|
| ВВГнг(А)-LS | Медные жилы, ПВХ-изоляция, не распространяющая горение по категории А (нг-А), с пониженным выделением дыма и газа (Low Smoke) | Все стандартные линии: группы розеток (3×2,5 мм²), группы освещения (3×1,5 мм²), силовые выводы на бытовую технику | Базовый стандарт пожарной безопасности для жилых комнат |
| ВВГнг(А)-FRLS | Огнестойкий кабель (Fire Resistant). Каждая жила обмотана двумя слюдяными лентами. Сохраняет работоспособность в огне при температуре 750 °C не менее 90–180 минут | Аварийные и жизненно важные линии: питание противопожарных насосов, систем вентиляции и дымоудаления, котельной автоматики, эвакуационного освещения | Максимальный класс огнестойкости для критических инженерных узлов |
В закрытых металлических трубах внутри деревянного массива естественное конвекционное охлаждение кабеля затруднено. Теплу некуда уходить. Поэтому инженеры HOLZBAU рассчитывают сечение жил с коэффициентом запаса не менее 20–30% по сравнению со стандартными квартирными нормами. На розеточные группы закладывается кабель сечением 3×2,5 мм² с автоматом защиты на 16 А, а для энергоемких потребителей (варочные поверхности от 7 кВт) — сечение 3×6,0 мм² с автоматом на 32 А.
3. Топология и способы прокладки трасс в доме из клееного бруса
Быстрый ответ: Самая надежная топология скрытой проводки в клееном брусе — комбинированная. Основные магистральные пучки в стальных трубах прокладываются горизонтально в бетонной стяжке пола или межэтажных перекрытиях. Подъемы к розеткам и с выключателям выполняются строго вертикально по каналам, просверленным на заводе в процессе нарезки домокомплекта.

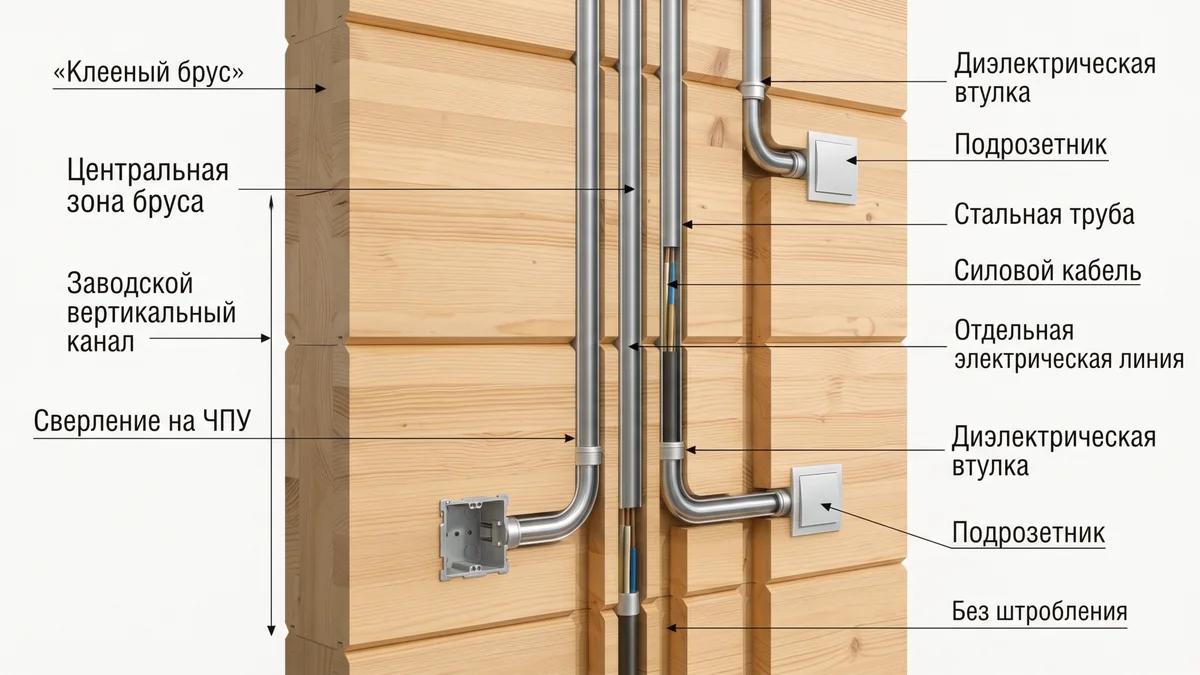

3.1. Заводское сверление вертикальных каналов HOLZBAU vs штробление на стройплощадке
Клееный брус — конструкционный массив высочайшей точности. Резать его хаотичными штробами на объекте — верный способ превратить монолитную стену в решето. Горизонтальные штробы в несущем брусе глубиной более 15–20 мм недопустимы: они перерезают внешние ламели, снижая несущую способность стены на смятие и изгиб на 25–40%.
Именно поэтому стандарт HOLZBAU базируется на заводском проектировании кабельных трасс:
- Проект раздела ЭОМ (электрооборудование и освещение): До запуска домокомплекта в производство инженер создает цифровую 3D-модель электросетей дома. Каждая розетка, выключатель, термостат и датчик привязаны к конкретному венцу с точностью до миллиметра.
- Обработка на ЧПУ-комплексе Hundegger: Вертикальные кабель-каналы диаметром 25–32 мм высверливаются сверлильными агрегатами станков ЧПУ в заводских цехах прямо во время раскроя бруса. Отверстия в смежных венцах идеально соосны. Сборщикам на площадке остается лишь совместить венцы по нагелям и опустить стальную трубу в готовый гладкий ствол. Никакой пыли, сколов древесины и риска ослабления замков.
3.2. Прокладка в перекрытиях и черновом полу: уклон 3–5 мм/м и заполнение трубы до 40%
Горизонтальная разводка в брусовом доме всегда организуется в толще пола (в теле песчано-цементной стяжки, по лагам или в слое утеплителя) либо за чистовым потолком между деревянными балками перекрытия.
При этом строго выдерживаются два жестких правила, предотвращающих аварии:
- Уклон против конденсата: При перепадах температур между теплыми комнатами и подпольным пространством внутри металлических труб может образовываться влага. Чтобы капли стекали в контрольные ревизионные точки, а не скапливались вокруг кабеля, все горизонтальные участки стальных труб укладываются с уклоном 3–5 мм на 1 погонный метр в сторону распределительных коробок.
- Правило свободного сечения (заполнение 40%): Кабели ни в коем случае не должны плотно забивать просвет трубы. Суммарная площадь сечения кабелей по внешнему диаметру не должна превышать 40% (максимально 60%) от внутреннего сечения трубы. Это необходимо для двух целей: во-первых, исключить взаимный перегрев пучка проводников, а во-вторых — обеспечить возможность беспрепятственной перетяжки и замены поврежденного кабеля через 20–30 лет без демонтажа стен и полов.
3.3. Проходки сквозь брус: толстостенные гильзы и торцевые диэлектрические втулки
Места, где кабель пересекает внутренние стены, брусовые перегородки или балки перекрытия, подвергаются максимальным механическим нагрузкам при сезонных микродвижениях дерева. Прокладывать кабель сквозь голое дерево через деревянное отверстие строго запрещено.
Сквозной проход обустраивается по инженерному узлу HOLZBAU:
- В брусе сверлится отверстие, в которое запрессовывается отрезок толстостенной стальной трубы — проходная гильза.
- Внутренний диаметр гильзы выбирается на 40% больше диаметра проходящего кабеля или защитной трубы. Это оставляет зазор на деформационный люфт при естественных температурно-влажностных колебаниях геометрии стены.
- Гильза должна выступать за плоскость брусовой стены на 10–15 мм с обеих сторон.
- Обязательный элемент: На торцы гильзы и стальных труб устанавливаются пластиковые или полиамидные диэлектрические буши (втулки) с закругленными кромками. Они исключают контакт кабеля с острыми металлическими фасками, предотвращая сдирание внешней изоляции при протяжке и вибрациях.
4. Узлы соединений: подрозетники, коробки и компенсация усадки
Быстрый ответ: Пластиковые установочные коробки в толще клееного бруса строго запрещены нормами пожарной безопасности. Используются только оцинкованные стальные подрозетники глубиной 45–50 мм с подложкой из негорючего материала. Все соединения проводов выполняются опрессовкой медными гильзами ГМЛ или клеммами WAGO 221 с обязательным запасом петли кабеля 15–20 см на компенсацию усадки.

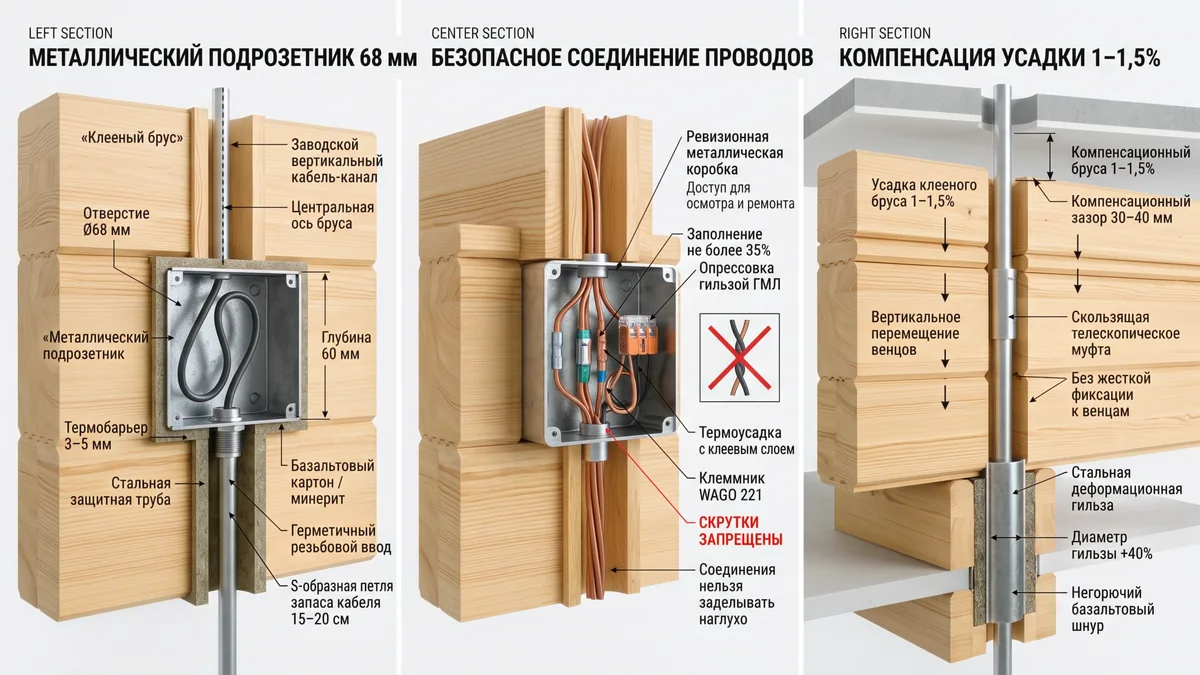

4.1. Врезка металлических подрозетников коронкой 68 мм с термостойкой изоляцией
Каждая электрическая точка — это локальная зона нагрева. В момент включения мощного электроприбора (утюг, чайник, обогреватель) контакты розетки нагреваются. Если подрозетник выполнен из обычного пластика, со временем происходит деградация полимера, ослабление винтовых зажимов и искрение прямо в деревянном массиве.
В домах HOLZBAU монтаж розеточных групп выполняется по бескомпромиссному протоколу:
- Выборка гнезда: Отверстие под механизм высверливается безударной алмазной коронкой диаметром 68 мм на глубину 45–50 мм точно по центру заводского вертикального кабель-канала.
- Стакан подрозетника: Применяются штампованные оцинкованные стальные коробки с герметичным резьбовым вводом для сочленения со стальной защитной трубой. Металл трубы и металл подрозетника образуют неразрывный закрытый контур.
- Термобарьер: Дно и внешняя стенка металлического подрозетника изолируются негорючей гильзой из базальтового картона или термостойкого фиброцемента (минерита) толщиной 3–5 мм. Даже при экстремальном искрении механизма температура не передается на древесину.
4.2. Распределительные коробки: доступность ревизии и запрет скруток
Главный порок дешевого электромонтажа — замурованные в стены распределительные коробки со скрутками. Покрытые штукатуркой или забитые деревянными заглушками, они становятся «минами замедленного действия». Рано или поздно переходное сопротивление в скрутке возрастает, провод начинает греться, изоляция обугливается, а найти место аварии без разрушения стены невозможно.
Пункт 2.1.23 ПУЭ-7 категорически требует:
«Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и для ремонта. Заделка таких мест наглухо не допускается».
В инженерных проектах HOLZBAU узлы коммутации реализуются по двум профессиональным сценариям:
- Бескоробочная система (разводка через глубокие подрозетники): Все шлейфы и ответвления коммутируются непосредственно внутри глубоких (60 мм) металлических подрозетников за механизмом выключателя или розетки. В доме нет ни одной лишней крышки на стенах, а доступ к контактам открывается простым снятием лицевой панели розетки.
- Ревизионные металлические коробки (IP44 / IP54): Если магистраль требует узлового разветвления, используются глухие стальные коробки. Внутренний объем заполняется проводами не более чем на 35%. Сами соединения выполняются исключительно опрессовкой медными лужеными гильзами ГМЛ в термоусадке с клеевым слоем либо рычажными клеммниками WAGO серии 221 из самозатухающего поликарбоната. Скрутки запрещены абсолютно.
4.3. Компенсация усадки (1–1,5%): скользящие гильзы и петли запаса кабеля 15–20 см
Клееный брус — стабильный материал. Благодаря послойному склеиванию ламелей с чередованием направления древесных волокон и предварительной сушке, его суммарная усадка не превышает 1–1,5% (около 1,5–2 см на один этаж высотой 3 метра). Для сравнения: бревно естественной влажности садится на 6–10%.
Однако даже 15 миллиметров вертикального смещения венцов смертельно опасны для жестко натянутого электрического кабеля. Если закрепить трубу и провод намертво, при сезонных колебаниях влажности тяжелые венцы сруба срежут кабель на кромке трубы как гильотина.
| Конструктивный узел | Опасность жесткой фиксации | Инженерное решение HOLZBAU для клееного бруса |
|---|---|---|
| Вертикальные трубные стояки | Венцы при усадке давят на торец трубы, выпучивая брус или сминая канал | Трубы не доходят до верхнего перекрытия на 30–40 мм; применяются скользящие телескопические муфты без жесткой привязки к смежным венцам |
| Вводы в подрозетники и коробки | Натяжение и отрыв жилы от клеммника при микросмещении бруса | В каждой установочной коробке оставляется свободная S-образная петля запаса кабеля длиной 15–20 см |
| Межэтажные переходы | Перекос балок перекрытия относительно несущих фасадных стен | Проход через перекрытия выполняется в стальных деформационных гильзах увеличенного диаметра (+40% к трубе) с заполнением негорючим базальтовым шнуром |

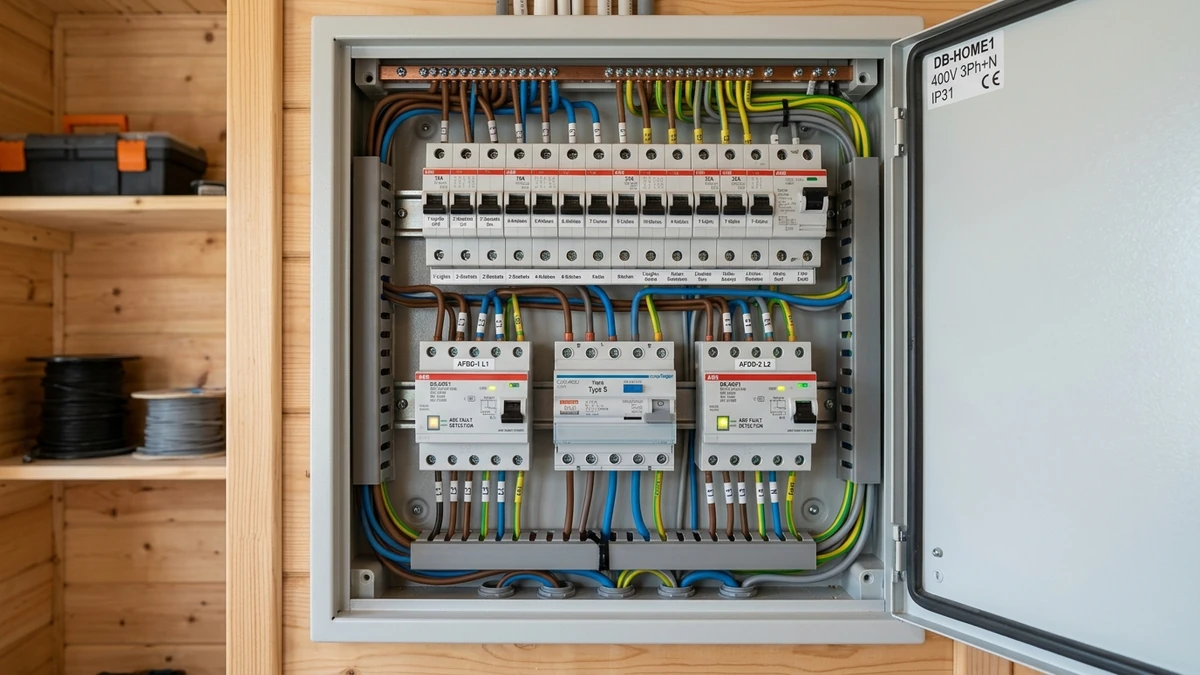

5. Электрощит и трехуровневая автоматика безопасности
Быстрый ответ: Главный защитный рубеж деревянного дома — распределительный щит в металлическом корпусе со степенью защиты не ниже IP41. В нем монтируется трехуровневая каскадная защита: вводное селективное УЗО на 100–300 мА от токов утечки, устройства защиты от дугового пробоя (УЗДП), автоматические выключатели с характеристикой «B» и общая система уравнивания потенциалов (СУП).
5.1. Вводное противопожарное УЗО (100–300 мА) и устройства защиты от дугового пробоя (УЗДП)
Стандартный автомат защищает линию только от двух факторов: сверхтока короткого замыкания и длительной тепловой перегрузки. Но автомат совершенно слеп к токам утечки. Если мышь надкусила фазный провод внутри стены, ток утечки величиной всего 0,5–1 А не вызовет срабатывания автомата на 16 А. Однако в точке контакта выделится мощность около 200 Вт — эквивалент разогретого паяльника, прижатого к сухому брусу. Дерево начнет тлеть через 10–15 минут.
Для предотвращения скрытого воспламенения на вводе в щит монтируется противопожарное УЗО (номиналом 100 мА или 300 мА с селективной задержкой времени срабатывания «S»). Оно непрерывно контролирует баланс токов и обесточивает весь дом при возникновении малейшей утечки на землю.
Второй рубеж — инновационные УЗДП (устройства защиты от дугового пробоя), внедренные в обязательный перечень СП 256.1325800.2016. Встроенный в УЗДП микропроцессор непрерывно сканирует высокочастотные шумы в синусоиде тока. При появлении искрения (дугового разряда на ослабленном клеммнике или поврежденной жиле) УЗДП мгновенно отсекает аварийную ветвь еще до того, как провод успеет разогреться.
5.2. Автоматы характеристики «B» для деревянных конструкций и селективность
В большинстве городских квартир по умолчанию монтируют автоматы с время-токовой характеристикой «C». Их электромагнитный расцепитель срабатывает при превышении номинала в 5–10 раз. Это отлично подходит для бетона, но категорически не подходит для деревянного дома с длинными кабельными линиями.
В загородных деревянных домах сопротивление петли «фаза-ноль» часто выше из-за протяженных воздушных линий электропередач. Ток короткого замыкания в дальней розетке мансарды может просто не достичь порога срабатывания расцепителя «C». В результате кабель будет несколько секунд гореть в стене, пока отключится защита.
На все розеточные группы и линии освещения устанавливаются автоматические выключатели с более чувствительной характеристикой «B». Они срабатывают мгновенно уже при токе в 3–5 раз выше номинала (от 48 А для автомата на 16 А). Скорость отключения КЗ составляет сотые доли секунды, что гарантирует 100% сохранность деревянных конструкций.
5.3. Контур заземления (TN-C-S) и система уравнивания потенциалов (СУП) стальных труб
Скрытая проводка в металлических трубах безопасна лишь тогда, когда все металлические элементы находятся под нулевым потенциалом земли. Если фазный провод внутри стены случайно перетрется об острый край трубы, на всей сети металлических труб дома может появиться смертельно опасный потенциал 230 В.
Чтобы исключить поражение током и гарантировать мгновенное отключение аварии, инженеры HOLZBAU реализуют систему защитного заземления TN-C-S с обустройством модульно-штыревого или глубинного контура заземления с сопротивлением не более 4 Ом:
- Основная система уравнивания потенциалов (ОСУП): Все стальные и медные защитные трубы, проходные гильзы, металлические подрозетники и каркас электрощита соединяются в единую неразрывную цепь медным проводником сечением не менее 4 мм² (желто-зеленая жила ПВ-3/ПуГВ).
- Главная заземляющая шина (ГЗШ): Вся металлическая трубная разводка через болтовые хомуты выводится на общую медную шину заземления в главном щите дома. Любой контакт фазы со стенкой трубы немедленно превращается в глухое замыкание на землю, вызывая срабатывание автомата или УЗО за 0,02 секунды.

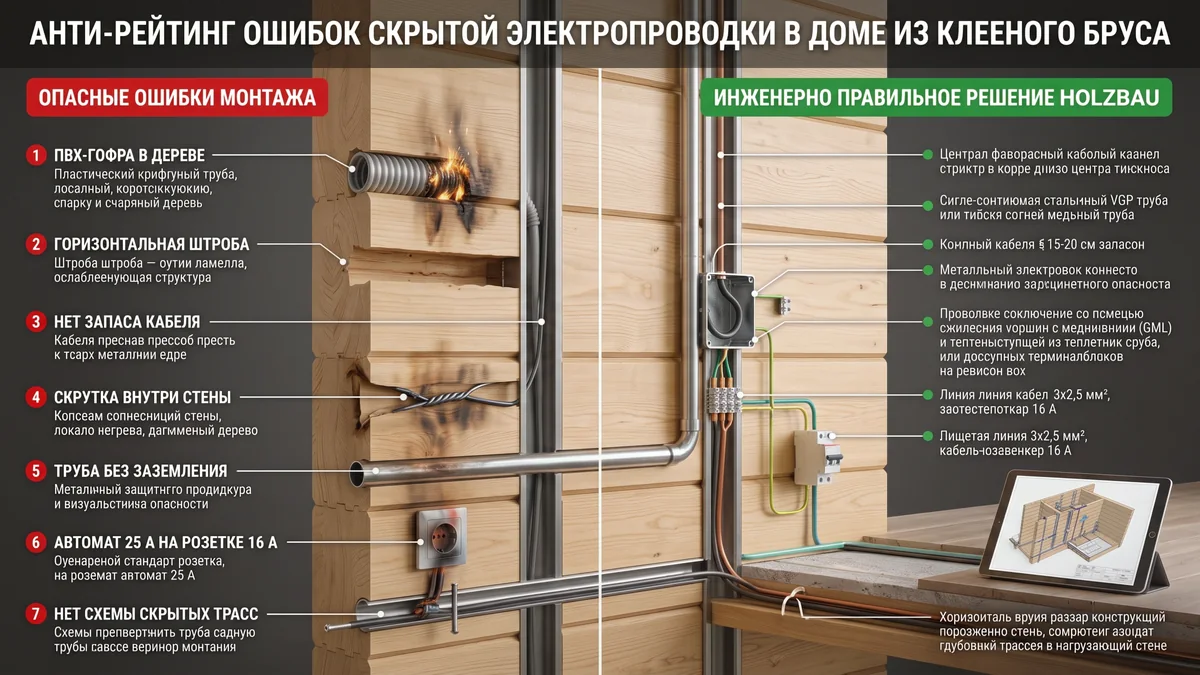

6. Топ-7 фатальных ошибок скрытого электромонтажа в брусе
Быстрый ответ: Самые опасные ошибки при скрытой проводке в клееном брусе — использование пластиковой гофры или металлорукава, замуровывание распределительных коробок со скрутками, сквозное горизонтальное штробление несущих стен и отсутствие заземления защитных труб. Эти дефекты невозможно исправить после завершения чистовой отделки без демонтажа дома.
| № | Фатальная ошибка монтажа | Физические и юридические последствия | Инженерный стандарт безопасности HOLZBAU |
|---|---|---|---|
| 1 | Прокладка в ПВХ-гофре или металлорукаве | Мгновенный прогар стенки при КЗ (температура дуги до 5000 °C), выброс раскаленных брызг в сухую древесину стены, отказ страховой компании в выплате | Исключительно стальные водогазопроводные (ВГП) или толстостенные медные трубы с локализационной способностью по ПУЭ-7 табл. 2.1.2 |
| 2 | Глубокие горизонтальные штробы в брусе | Перерезание волокон внешних ламелей клееного бруса, потеря несущей способности стены на изгиб до 35–40%, риск растрескивания и просадки венцов | Полный запрет глубоких горизонтальных штроб на объекте. Заводское сверление вертикальных стволов на ЧПУ Hundegger + разводка в стяжке пола |
| 3 | Отсутствие запаса кабеля на усадку | При сезонных микродвижениях сруба (1–1,5%) натянутый кабель срезается металлическими кромками труб или вырывается из зажимов розеток | Обяставительное формирование свободной S-образной петли запаса кабеля 15–20 см во всех подрозетниках и распределительных коробках |
| 4 | Скрутки проводов, замурованные в стене | Окисление меди, лавинообразный рост переходного сопротивления, локальный нагрев до 400 °C и тление древесины без доступа для ремонта | Соединения только опрессовкой медными гильзами ГМЛ в клеевой термоусадке либо пружинными клеммами WAGO 221 в доступных ревизионных коробках |
| 5 | Отсутствие заземления металлических труб | При скрытом пробое фазы на металл вся разветвленная сеть стальных труб дома оказывается под напряжением 230 В без отключения автомата | Включение всех металлических труб, гильз и подрозетников в единую систему уравнивания потенциалов (СУП) медным проводом сечением от 4 мм² |
| 6 | Установка автоматов 25 А на стандартные розетки | Бытовая розетка рассчитана максимум на 16 А. Автомат на 25 А не отключится при перегрузке в 4,5 кВт, что приведет к оплавлению розетки и возгоранию | Строгое соответствие сечения и номинала: на кабель 3×2,5 мм² монтируется автомат не более 16 А с быстрой характеристикой отключения «B» |
| 7 | Монтаж без исполнительной 3D-схемы | При попытке повесить зеркало, картину, плазменную панель или кухонные шкафы владелец дома пробивает саморезом скрытую трубу с кабелем | Составление точной исполнительной схемы ЭОМ с фотофиксацией до зашивки полов и передача заказчику 3D-паспорта скрытых трасс |

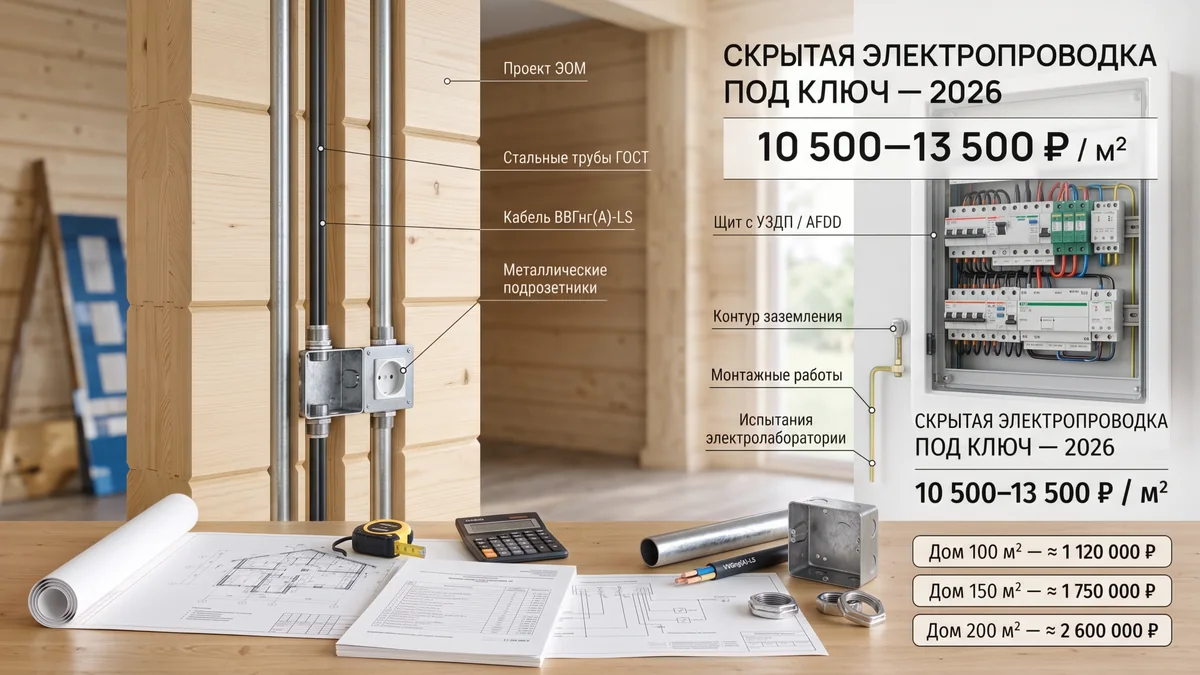

7. Смета и стоимость монтажа скрытой проводки под ключ в 2026 году
Быстрый ответ: В 2026 году реалистичная стоимость скрытой электропроводки «под ключ» в доме из клееного бруса по нормам ПУЭ-7 (в жестких стальных трубах с локализационной способностью, противопожарной автоматикой и допуском лаборатории) составляет от 10 500 до 13 500 рублей за 1 м² площади пола. Смета типового дома 100 м² составляет ~1 120 000 руб., коттеджа 150 м² — ~1 750 000 руб., двухэтажной резиденции 200 м² — ~2 600 000 руб. (включая сертифицированные материалы ГОСТ, монтажные работы с коэффициентом за работу в массиве дерева и протоколы испытаний).
Скрытый электромонтаж в деревянном доме — это прецизионная слесарная и электротехническая работа с повышенным классом пожарной ответственности. В отличие от блочных и кирпичных зданий, здесь недопустимы гибкие пластиковые гофры и скрутки внутри стен. Основная доля бюджета приходится на высокоточный металлопрокат (стальные водогазопроводные трубы ГОСТ 3262-75 с нарезкой резьбы), герметичные стальные подрозетники, противопожарную автоматику высшего эшелона (УЗДП, селективные УЗО типа S) и квалифицированный ручной труд монтажников с допуском к работам по дереву.
| Статья расходов / Наименование позиции | Дом 100 м² (одноэтажный, 50 точек) | Дом 150 м² (с мансардой, 85 точек) | Дом 200 м² (два этажа, 130 точек) |
|---|---|---|---|
| Инженерный проект раздела ЭОМ (с расчетом нагрузок и 3D-привязкой трасс к конструктиву бруса) | 40 000 ₽ | 55 000 ₽ | 75 000 ₽ |
| Трубы стальные водогазопроводные оцинкованные ГОСТ 3262-75 (толщина стенки от 2,5 мм, резьбовые муфты, контргайки, латунные втулки) | 125 000 ₽ | 195 000 ₽ | 285 000 ₽ |
| Негорючий силовой кабель ГОСТ (ВВГнг(A)-LS 3×1,5 и 3×2,5 мм², огнестойкий ВВГнг-FRLS для котельной и ОПС) | 115 000 ₽ | 185 000 ₽ | 275 000 ₽ |
| Металлические подрозетники и распределительные коробки (толстостенные оцинкованные стаканы с заземляющими винтами) | 38 000 ₽ | 64 000 ₽ | 98 000 ₽ |
| Модульное щитовое оборудование (3-фазный щит, автоматы с характеристикой B, УЗДП/AFDD, селективное УЗО 300 мА тип S, реле напряжения, УЗИП) | 145 000 ₽ | 235 000 ₽ | 360 000 ₽ |
| Модульно-штыревой контур заземления (омедненная сталь 14,2 мм, заглубление до 15 м, сопротивление < 4 Ом) + СУП | 37 000 ₽ | 44 000 ₽ | 52 000 ₽ |
| Расходные и противопожарные материалы (терморасширяющийся герметик, протяжные смазки, усиленный крепеж, термоусадка) | 28 000 ₽ | 42 000 ₽ | 60 000 ₽ |
| Комплекс электромонтажных работ (нарезка трубной резьбы клуппом, гибка с радиусом не менее 6 диаметров, протяжка кабеля, монтаж подрозетников, сборка щита, расключка механизмов — с учетом коэффициента за работу в массиве дерева) | 560 000 ₽ | 890 000 ₽ | 1 340 000 ₽ |
| Приёмо-сдаточные испытания электролаборатории Ростехнадзора (замеры сопротивления изоляции, петли «фаза-ноль», переходных контактов с выдачей техотчета) | 32 000 ₽ | 40 000 ₽ | 55 000 ₽ |
| ИТОГО ПОД КЛЮЧ (Материалы ГОСТ + Монтаж + Проект и Лаборатория): | 1 120 000 ₽ (~11 200 ₽/м²) | 1 750 000 ₽ (~11 660 ₽/м²) | 2 600 000 ₽ (~13 000 ₽/м²) |

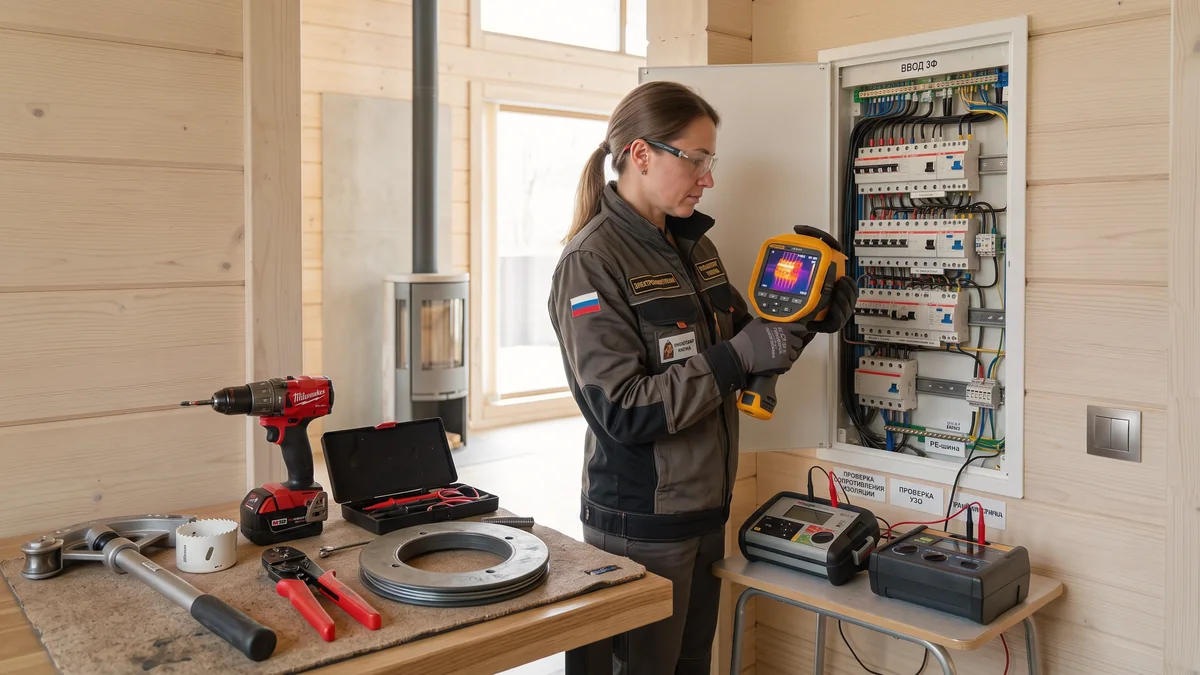

8. Инструменты монтажа и регламент сдачи работ (Контроль качества)
Быстрый ответ: Монтаж скрытой проводки в дереве требует специализированного инструмента: ручных трубогибов без залома стенок, биметаллических коронок 68 мм, пресс-клещей для опрессовки гильз и стальной кондукторной протяжки. Сдача объекта оформляется обязательным протоколом лицензированной электролаборатории с замером сопротивления изоляции мегаомметром (не менее 0,5 МОм).
8.1. Профессиональный инструмент для работы по дереву и металлу
Качественный электромонтаж в клееном брусе невозможен подручными средствами вроде дрели и пассатижей. Бригады HOLZBAU оснащены полным технологическим комплектом:
- Трубогибы роликового типа (рычажные или гидравлические): Позволяют гнуть стальные и медные трубы под углом до 90° с сохранением круглого внутреннего сечения без овальности и заломов, которые могли бы заклинить кабель.
- Биметаллические и твердосплавные коронки 68 мм: Обеспечивают чистое безударное сверление посадочных мест под подрозетники без сколов внешних ламелей бруса.
- Пресс-клещи (кримперы) с храповым механизмом: Гарантируют неразрывную опрессовку медных соединительных гильз ГМЛ с регламентированным усилием сжатия.
- Протяжки из закаленной стали (кондукторы): Позволяют плавно затягивать кабели в длинные трубные магистрали сложной геометрии без повреждения защитной ПВХ-оболочки.
8.2. Обязательный инструментальный контроль: протокол электролаборатории
Скрытая проводка прячется навсегда. После укладки чистового паркета и отделки потолка визуальный контроль невозможен. Поэтому перед сдачей дома инженеры HOLZBAU проводят инструментальный аудит с привлечением сертифицированной электроизмерительной лаборатории:
- Замер сопротивления изоляции мегаомметром (напряжение 1000 В): Проверяется каждая отдельная линия (фаза-ноль, фаза-земля, ноль-земля). Согласно ГОСТ Р 50571, сопротивление изоляции каждого проводника должно составлять не менее 0,5 МОм (в эталонных сетях HOLZBAU показатель превышает 50–100 МОм).
- Проверка металлосвязи (цепи заземления): Измеряется переходное сопротивление между главной заземляющей шиной (ГЗШ) и каждой металлической трубой, гильзой и подрозетником. Значение не должно превышать 0,05 Ом.
- Тестирование времени и тока отключения УЗО: Специальный микропроцессорный тестер имитирует утечку тока на землю, измеряя время расцепления УЗО (норма — не более 0,3 секунды при токе утечки 30 мА).
- Тепловизионный аудит электрощита под нагрузкой: После включения всех потребителей щит сканируется тепловизором Fluke. Любой нагрев клеммников выше 50 °C выявляется и устраняется до ввода дома в эксплуатацию.
9. Часто задаваемые вопросы о проводке в брусовом доме (FAQ)
Ответы ведущих инженеров HOLZBAU на главные вопросы заказчиков о скрытом электромонтажеБыстрый ответ инженера: Монтаж скрытой электропроводки в частном деревянном доме вызывает множество споров между дизайнерами интерьера и электриками. Ниже приведены исчерпывающие нормативные ответы на 10 ключевых вопросов владельцев домов из бруса с точки зрения ПУЭ-7, пожарной безопасности и практической эксплуатации инженерных сетей.
1. Можно ли спрятать проводку в гибком металлорукаве или пластиковой гофре, если их качественно заземлить?
Ответ инженера: Категорически нет. Ни металлорукав, ни гофрированная труба с ПВХ изоляцией не обладают локализационной способностью. При коротком замыкании температура электрической дуги достигает 3000–4500 °C. Тонкая металлическая лента металлорукава (толщиной 0,2–0,25 мм) прогорает за 0,05–0,1 секунды, поджигая древесину стены. Попытка спрятать провод в металлорукав внутри сгораемых конструкций (класс Г4) прямо запрещена п. 7.1.38 ПУЭ-7 и СП 256.1325800. Заземление защитит человека от поражения током при утечке на корпус, но бессильно против локального прожога дугой при КЗ. Единственное законное решение — жесткая толстостенная стальная труба по ГОСТ 3262-75 или медная труба Cu-DHP.
2. В чем разница между кабелями ВВГнг-LS и ВВГнг-FRLS и какой провод проложить для мощного оборудования?
Ответ инженера: Кабель ВВГнг(A)-LS не распространяет горение при групповой прокладке и обладает пониженным дымовыделением (Low Smoke). Это оптимальный провод для розеточных линий и освещения, к которым подключаются стандартные электроприборы (чайник, телевизор, микроволновка). Марка ВВГнг-FRLS (Fire Resistance Low Smoke) имеет под внешней оболочкой огнестойкий барьер из двух слюдосодержащих лент. Он способен сохранять работоспособность и передавать питание в эпицентре открытого огня при температуре 750–800 °C на протяжении не менее 180 минут. В проектах HOLZBAU кабель FRLS мы используем для питания ответственного электрооборудования: циркуляционных насосов котельной, систем пожаротушения, датчиков утечки газа и аварийного эвакуационного освещения.
3. Почему нельзя проштробить стены и потолок фрезером по месту, чтобы спрятать проводку после сборки?
Ответ инженера: Попытка штробить деревянный брус болгаркой или штроборезом на стройплощадке фатальна для силового конструктива дома. Во-первых, горизонтальные штробы грубо нарушают несущую способность наружных и внутренних стен (запрещено СП 64.13330 «Деревянные конструкции»). Во-вторых, ручное штробление безвозвратно портит эстетику и дизайн интерьера бруса, оставляя грубые сколы и рваные кромки. В домах HOLZBAU все кабельные трассы сквозь стены и перекрытия потолка проектируются в BIM-модели и фрезеруются роботом Hundegger ROBOT-Drive с точностью до 0,5 мм исключительно в заводских условиях до сборки домокомплекта.
4. Зачем делать уклон труб 3–5 мм на метр и как защитить инженерные сети от конденсата?
Ответ инженера: Это ключевое технологическое требование СП 256.1325800. В жилом загородном доме существует естественный градиент температур: около наружных стен брус холоднее, в центре дома — теплее. Внутри герметично закрытой трубы при перепадах температур образуется конденсат (точка росы). Если труба уложена строго горизонтально, влага скапливается в низинах, что со временем разрушает оболочку кабеля и вызывает снижение сопротивления изоляции. Уклон 3–5 мм на метр погонный обеспечивает самотёк конденсата в технологические распаячные коробки с дренажными прокладками, гарантируя, что инженерные сети останутся абсолютно сухими десятилетиями.
5. Не порвет ли кабель при усадке деревянного бруса и как правильно выполнить электромонтаж?
Ответ инженера: Даже высококачественный клееный брус камерной сушки дает естественную усадку 1–1,5% (10–15 мм на этаж высотой 3 метра). Если жестко закрепить трубу клипсами к брусу, при осадке венцов труба изогнется дугой или сожмет кабель. В регламенте HOLZBAU электромонтаж выполняется по безусадочной схеме: вертикальные стальные трубы свободно скользят внутри заводских каналов большего диаметра, в распаячных коробках оставляется компенсационная S-образная петля кабеля длиной 15–20 см, а межэтажные гильзы имеют демпферные зазоры. Это делает деревянный брус безопасным для скрытых коммуникаций и на 100% исключает механическое натяжение жил.
6. Можно ли ставить пластиковые подрозетники или лучше использовать накладные выключатели и розетки?
Ответ инженера: Пластиковые подрозетники (даже с маркировкой «негорючие» синего или желтого цвета) категорически запрещены п. 2.1.23 ПУЭ-7 при скрытом монтаже в деревянных конструкциях. При перегрузке розетки пластик плавится и передает термический импульс на дерево. Для скрытого монтажа применяются только стальные или латунные подрозетники с надежным заземлением. Что касается накладных приборов: накладные розетки и выключатели допустимы в открытой ретро-проводке на изоляторах, но они собирают пыль и часто конфликтуют со стильным дизайном интерьера. Скрытый монтаж в металлических коробках позволяет установить любую ультрасовременную дизайнерскую фурнитуру заподлицо со стеной бруса.
7. Как заменить или заново проложить электрический провод в скрытой трубе без нарушения интерьера?
Ответ инженера: Согласно ПУЭ-7, скрытая проводка в трубах обязана быть сменяемой. В проектах HOLZBAU это обеспечивается тремя строгими правилами: коэффициент заполнения трубы кабелем не превышает 40% её внутреннего сечения; радиус любого изгиба трубы составляет не менее 6–10 внешних диаметров (без изломов и сплющиваний); на концах труб установлены диэлектрические скругленные буши. При необходимости перетяжки старый провод связывается с новым и легко вытягивается за несколько минут через коробку, не повреждая премиальный интерьер и финишную отделку стен.
8. Что такое УЗДП (AFDD) и какие обязательные требования к электропроводке частного дома действуют в 2026 году?
Ответ инженера: УЗДП (Устройство защиты от дугового пробоя / AFDD) — это новейший элемент противопожарной автоматики по ГОСТ IEC 62606-2016. Обычные автоматы защищают только от сверхтоков КЗ и перегрузки, а УЗО — от утечки тока на землю. Но если в розетке ослаб винтовой зажим или перетерся провод бытового прибора, возникает микродуга (искрение). Ток при этом не превышает номинал автомата, и утечки на землю нет — автомат «молчит», а температура в точке искрения превышает 1000 °C. УЗДП анализирует высокочастотный спектр шума дуги микропроцессором и обесточивает линию за миллисекунды. Для деревянного дома наличие УЗДП — важнейшее современное требование электробезопасности.
9. Сколько реально служит скрытая электрическая проводка в доме из бруса под ключ?
Ответ инженера: При соблюдении регламента HOLZBAU скрытая электрическая проводка в доме из клееного бруса под ключ рассчитана на срок службы от 40 до 50+ лет. Водогазопроводные стальные трубы с горячим цинкованием по ГОСТ 3262-75 не подвержены коррозии внутри сухих деревянных стен свыше 70 лет. Медные жилы кабелей ВВГнг-LS в трубах защищены от ультрафиолета, кислорода, механических повреждений и грызунов, что гарантирует безаварийную службу проводки на весь срок жизни самого деревянного дома.
10. Можно ли нанять частного мастера или лучше заказать комплексную услугу электромонтажа под ключ?
Ответ инженера: Скрытая проводка в дереве — самый ответственный этап стройки, где цена ошибки равна потере дома. Случайный частный мастер редко обладает трубогибами для стальных труб, клуппами для нарезки резьбы, дорогостоящим мегаомметром и сертификатами допуска. Часто мастера упрощают работу: прячут в брус гофру, соединяют кабели скрутками и замазывают гипсом. Профессиональная услуга электромонтажа под ключ в HOLZBAU включает архитектурное проектирование трасс в единой связке со сборкой дома, сертифицированные стальные каналы, штатных электромонтажников 4–5 разряда и официальный протокол приёмки сертифицированной электролабораторией с гарантией 10 лет.
