Виды систем, нормы воздухообмена и пошаговое проектирование
Для обеспечения безопасного микроклимата в частном доме требуется организованный воздухообмен с нормативом не менее 30 м³/ч на человека. В современных герметичных домах обязательна механическая приточно-вытяжная система с рекуперацией тепла, тогда как для небольших строений (до 120 м²) из кирпича или газобетона допускается гибридная вытяжка с приточными стеновыми клапанами.

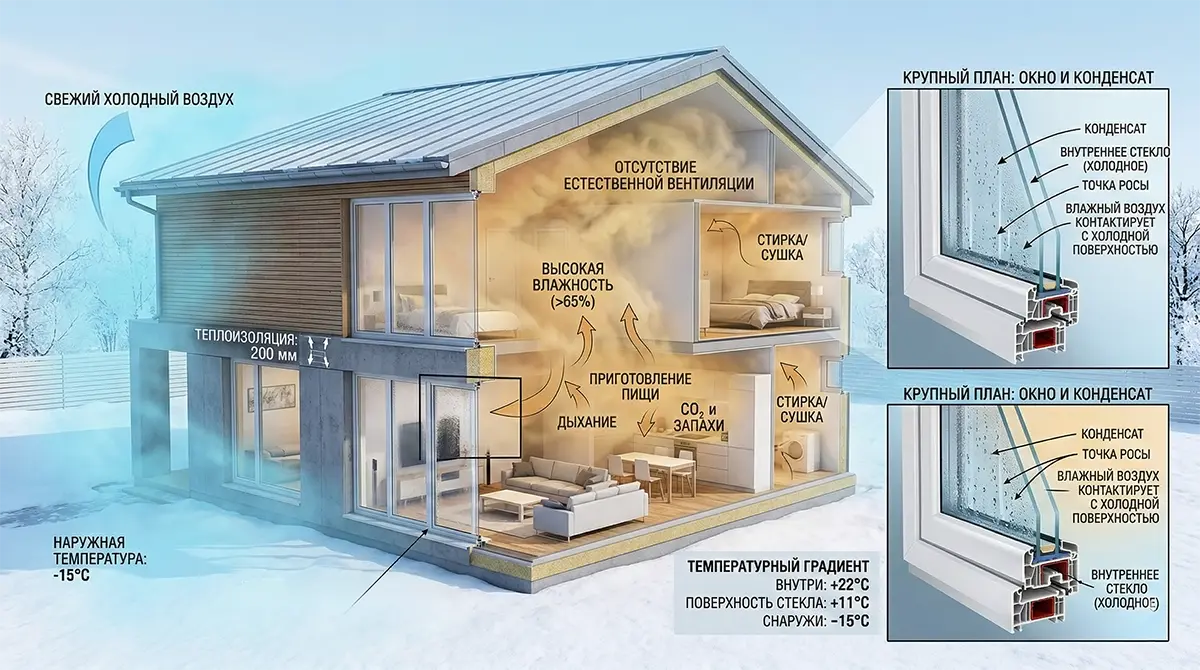

Зачем нужна вентиляция в частном доме и почему не хватит открытых окон?
Вентиляция в частном доме непрерывно удаляет углекислый газ, избыточную влагу и запахи. Герметичные пластиковые окна блокируют естественный приток, поэтому инженерная система воздухообмена предотвращает образование плесени и разрушение ограждающих конструкций.
Фундаментальная задача системы — поддержание безопасного микроклимата. В состоянии покоя один человек выделяет около 40-50 граммов влаги в час. Без постоянного отвода этот водяной пар конденсируется на холодных поверхностях (точка росы), вызывая намокание утеплителя. Периодическое открывание окон дает лишь кратковременный эффект, сбрасывая накопленный CO2 на 30-40 минут, после чего концентрация снова превышает безопасный порог в 800 ppm.
Сторонники традиционного строительства часто утверждают, что дома из деревянного сруба или профилированного бруса «дышат» самостоятельно. Однако данные строительной физики подтверждают, что естественная газопроницаемость древесины способна отвести не более 2-3% объема избыточной влаги. Оставшиеся 97% требуют организованного удаления через каналы, иначе древесина начнет впитывать воду и разрушаться.

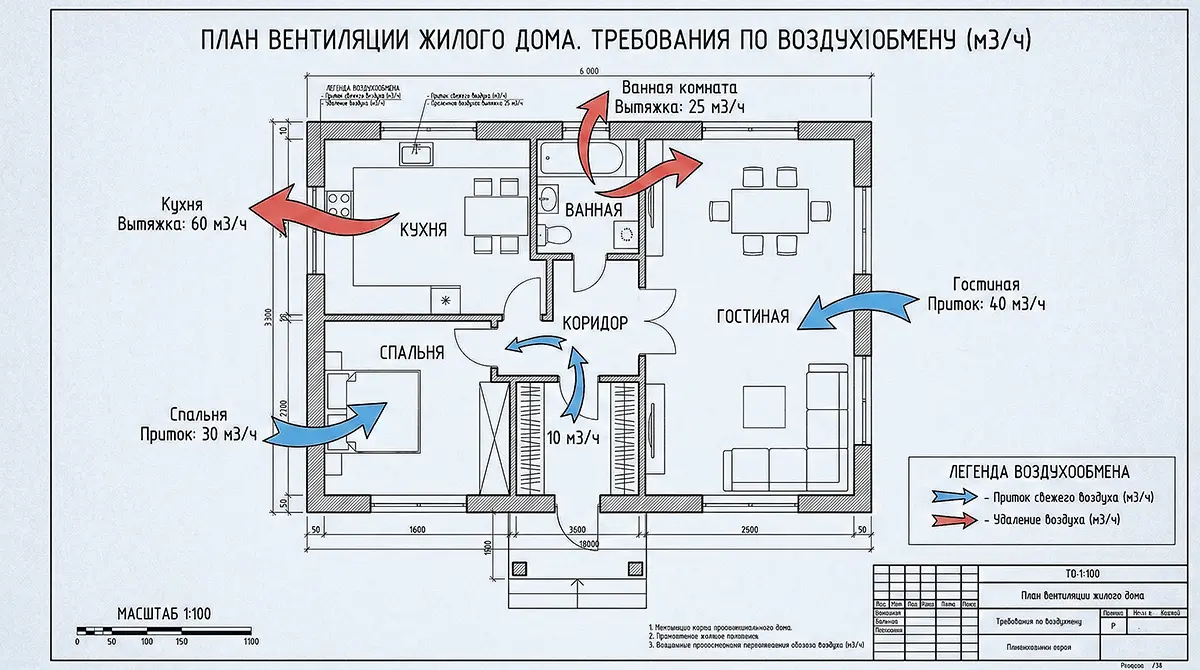

Какие требования и нормы воздухообмена нужно соблюдать?
Согласно актуальному нормативу СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», минимальный воздухообмен составляет 30 м³/ч на одного человека или 3 м³/ч на 1 м² жилой площади. Эти метрики гарантируют безопасный состав кислорода для дыхания.
Проектирование воздушных потоков базируется на строгих расчетах. Инженерная практика предписывает делить дом на «чистые» зоны (спальни, гостиные), куда подается свежий уличный воздух, и «грязные» зоны (санузлы, кухни, котельные), откуда он принудительно удаляется.
| Тип помещения | Норматив воздухообмена | Цель воздухообмена |
|---|---|---|
| Кухня (с газовой плитой) | Минимум 90 м³/ч | Отвод продуктов горения газа и жировых испарений |
| Кухня (электрическая плита) | Минимум 60 м³/ч | Удаление запахов пищи и пара |
| Совмещенный санузел | Минимум 50 м³/ч | Снижение влажности, предотвращение грибка |
| Котельная (газовый котел) | 3-кратный объем комнаты в час | Обеспечение безопасной тяги атмосферной горелки |

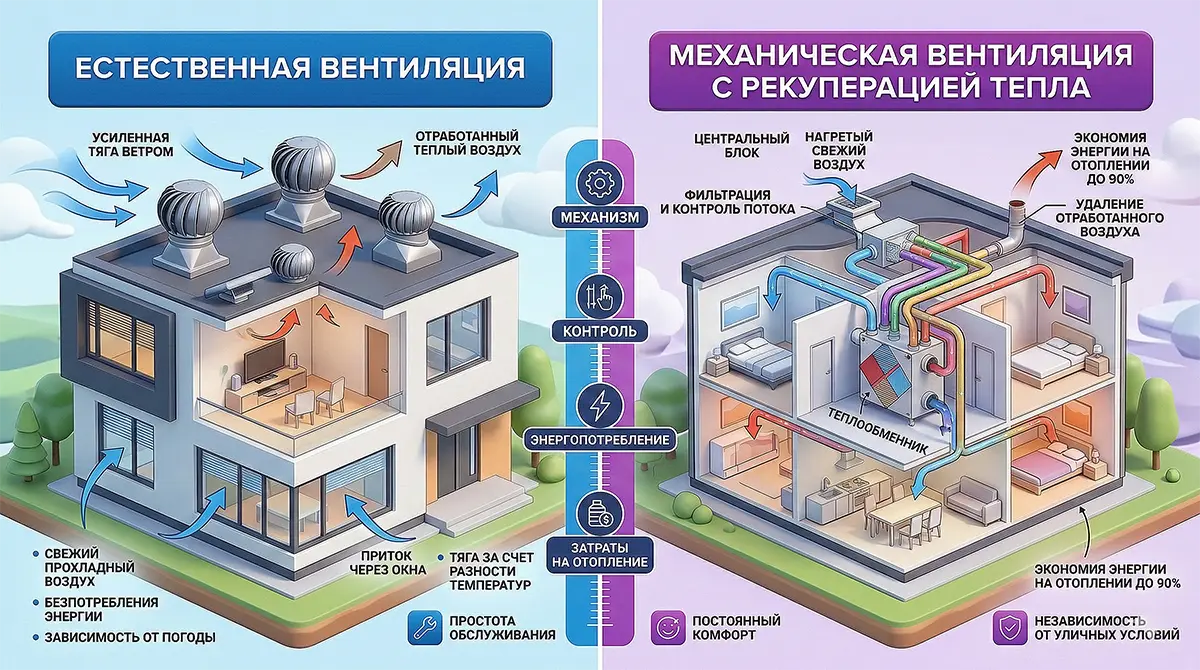

Какие виды вентиляционных систем существуют?
Строительная инженерия выделяет три типа вентиляции: естественную, принудительную и смешанную.
Выбор конкретной системы диктуется площадью коттеджа, выделенным бюджетом и классом теплоизоляции стен.
Естественная вентиляция: как работает тяга и для каких домов подходит?
Естественная вентиляция работает исключительно за счет разницы температур и атмосферного давления. Этот энергонезависимый подход оптимально подходит для зданий площадью до 120 м² без жесткой герметизации.
- Что это (Определение): Система вертикальных вытяжных шахт, где более теплый и легкий комнатный воздух вытесняется наружу холодным уличным потоком.
- Сравнение: В отличие от механических комплексов, она имеет нулевое энергопотребление и не издает шума, однако её производительность падает до нуля в летнюю жару, когда температуры внутри и снаружи выравниваются.
- Применение: Выступает базовым решением для дач и домов из пеноблока. Для стабильной работы требует установки приточных клапанов (КИВ) в жилых комнатах.
Принудительная вентиляция: когда механика становится обязательной?
Принудительная вентиляция использует электрические канальные радиальные вентиляторы для нагнетания и удаления воздуха. Эта механическая система строго обязательна для энергоэффективных, каркасных зданий и домов из СИП-панелей.
Здания, построенные по технологии «дом-термос», имеют нулевую паропроницаемость. Естественная тяга физически не способна продавить такой гидроизоляционный контур. Механика позволяет точно дозировать объемы поступающего кислорода, фильтровать его через каскад HEPA-фильтров и контролировать скорость потока с помощью анемостатов.
Что такое ПВУ с рекуперацией тепла и сколько она экономит?
Приточно-вытяжная установка (ПВУ) с рекуператором передает тепловую энергию удаляемого комнатного воздуха встречному потоку свежего уличного притока. Использование мембранного или роторного теплообменника позволяет сэкономить до 30% затрат на электрическое отопление в зимний период.
В климатических условиях средней полосы рекуператор решает главную проблему зимнего проветривания — выстуживание помещений. Если на улице -20°C, а в доме +22°C, отработанный поток, проходя через пластины, отдает свое тепло. Уличный воздух поступает в дом уже подогретым до +14°C без использования тэнов.

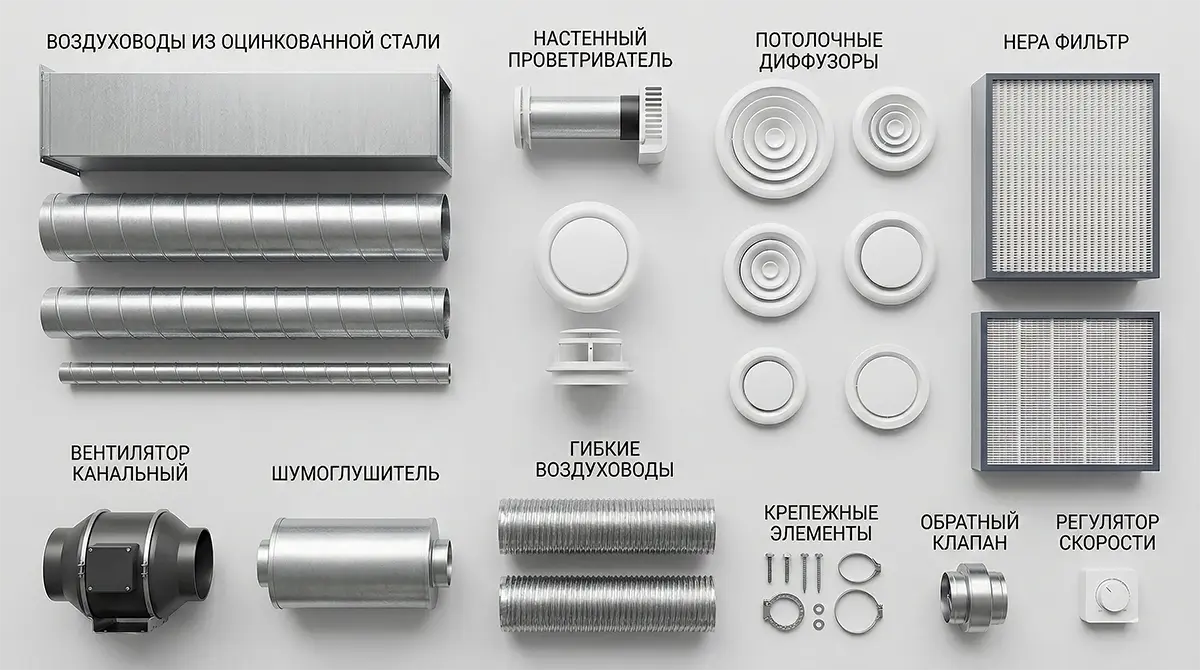

Из каких элементов состоит современная система воздухообмена?
Современная вентиляционная система состоит из канальной магистральной сети и климатического оборудования. Инженерная конфигурация включает приточные устройства, трубы распределения, узлы фильтрации и элементы контроля скорости потока.
Даже базовая система включает в себя стандартизированный набор комплектующих:
- Воздуховоды: Оцинкованные (спирально-навивные) или гладкие пластиковые трубы. Гофрированные трубы используются только для коротких гибких соединений из-за высокого аэродинамического сопротивления.
- Приточные клапаны (КИВ-125): Пассивные устройства, монтируемые в наружную стену для дозированной подачи уличного воздуха.
- Бризеры: Активные настенные приборы с вентилятором, керамическим нагревателем и угольными фильтрами.
- Диффузоры и решетки: Конечные распределители потока на потолке или стенах.
- Дефлекторы: Аэродинамические насадки на крыше, усиливающие естественную тягу в шахте за счет силы ветра.
Специфика по помещениям: как правильно организовать вытяжку в разных зонах?
Каждая зона частного дома требует индивидуального расчета воздухообмена для предотвращения перетока запахов. Проектировщики жестко разделяют коттедж на жилые зоны для притока и технические зоны для постоянной вытяжки.

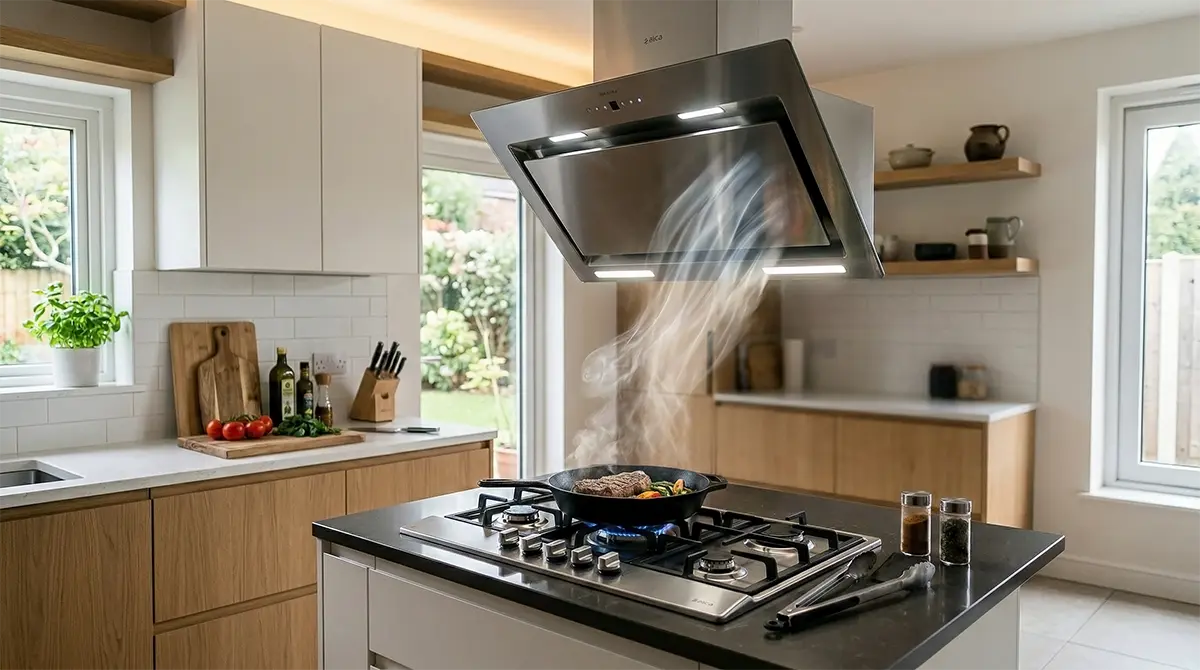

Кухня и котельная: какие жесткие требования действуют для газового оборудования?
Газовое оборудование требует трехкратного воздухообмена в час для котельной и минимум 90 м³/ч для кухни. Мощная кухонная механическая вытяжка часто конфликтует с открытыми топками котлов, провоцируя опасную обратную тягу.
Согласно требованиям безопасности, вытяжку газовой плиты категорически не рекомендуется объединять с общеобменной сетью дома. Вспышка газа или обратная тяга угарного газа (CO) из атмосферного котла могут пойти в жилые комнаты. Котельная обязана иметь свой собственный, обособленный вертикальный канал.
Санузел и ванная: как избавиться от влажности и предотвратить обратную тягу?
Вытяжка в санузле удаляет пар и предотвращает намокание отделочных материалов. Интеграция датчиков влажности позволяет активировать вытяжной вентилятор только при превышении базового порога в 60%.
Обратная тяга (когда запахи из чужого санузла задувает в помещение) возникает из-за вакуума в доме при включении кухонного зонта на 600 м³/ч. Без организованного притока дом начинает засасывать воздух из ближайшей шахты. Установка обратных клапанов типа «бабочка» на вентиляционной решетке полностью блокирует переток запахов.
Как выбрать систему вентиляции? (Алгоритм)
Алгоритм выбора вентиляции базируется на площади дома, выделенном бюджете и материале стеновых конструкций. Последовательное исключение неподходящих вариантов формирует оптимальное решение.
- Бюджетное решение: Дом из кирпича/газобетона до 120 м² → Монтируем приточные стеновые клапаны в спальнях и вытяжные канальные вентиляторы в санузлах.
- Грязная экология: Дом находится рядом с пыльной трассой → Устанавливаем локальные бризеры с глубокой HEPA-фильтрацией в каждую спальню.
- Энергоэффективность: Каркасный дом > 150 м² с электрическим отоплением → Проектируем централизованную ПВУ с рекуператором.

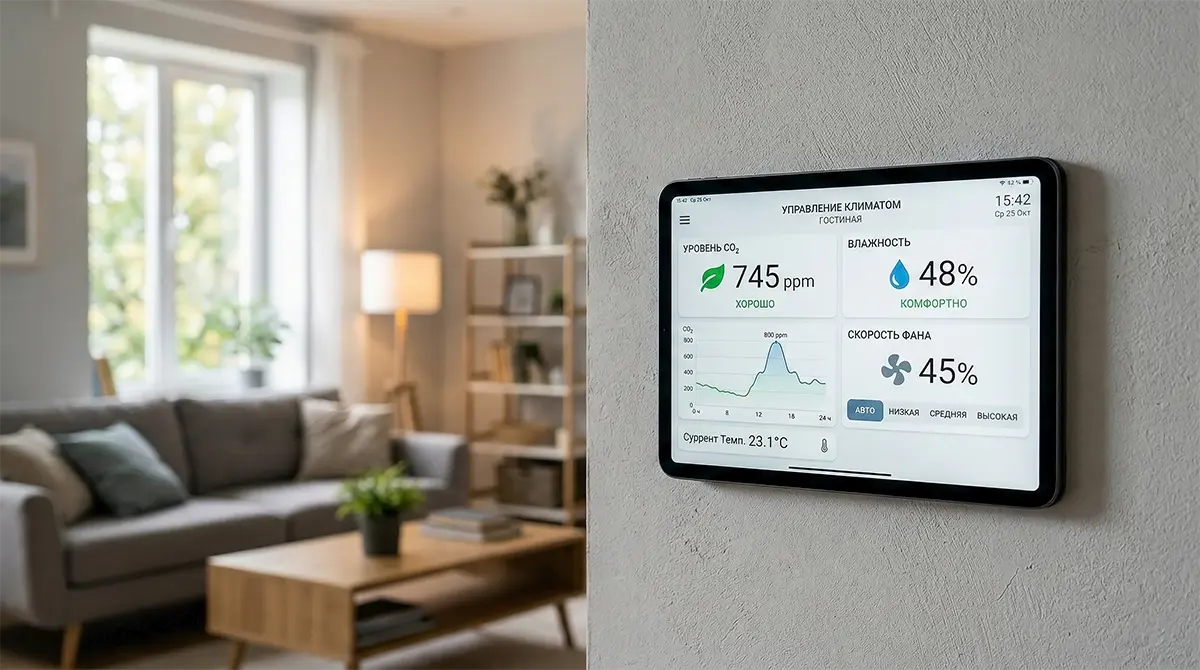

Выбранную механическую систему можно легко интегрировать в инфраструктуру «Умного дома». Используя промышленные протоколы Modbus, Zigbee или KNX, настраивается динамический сценарий: датчик фиксирует превышение CO2 свыше 800 ppm в гостиной и отдает команду инверторному двигателю ПВУ плавно увеличить обороты.
Проблемы в эксплуатации и частые ошибки монтажа
Ошибки проектирования вентиляции неизбежно вызывают дисбаланс воздушного давления, промерзание стен и появление сырости. Игнорирование аэродинамического расчета сопротивления труб приводит к неработоспособности дорогих установок.
Почему окна «плачут», а из вентиляции дует холодный воздух?
Окна покрываются конденсатом из-за превышения уровня влажности и отсутствия стабильного притока воздуха с улицы. Опрокидывание тяги с задуванием холода возникает из-за работы мощных вытяжек в условиях созданного в доме вакуума.
Мини-кейс: Дисбаланс давления</>
- Проблема: В коттедже 100 м² зимой из вытяжной решетки в ванной начал дуть ледяной уличный воздух, а на окнах потек обильный конденсат.
- Решение: Диагностика показала, что хозяева плотно закрыли все окна, но постоянно использовали вытяжной зонт над плитой. Кухня высосала весь воздух, и санузел превратился в приточную трубу.
- Результат: Интеграция трех приточных клапанов нормализовала давление. Тяга в санузле восстановилась, влажность упала до 45%, окна высохли.

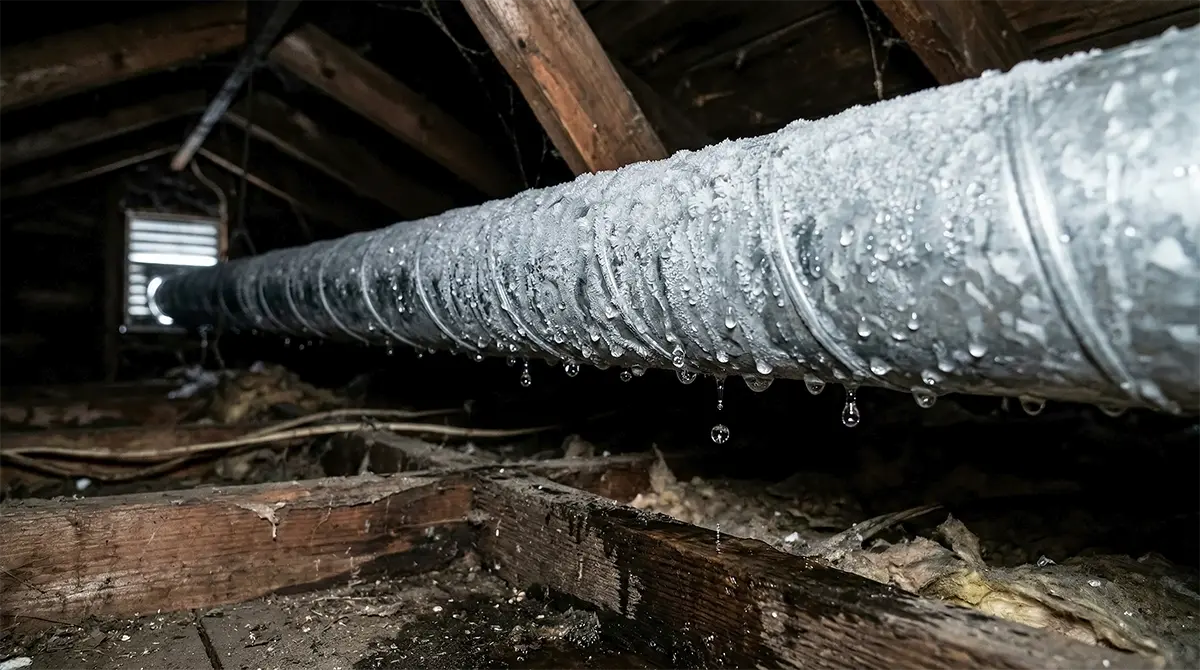

Зачем обязательно утеплять вытяжные воздуховоды на холодном чердаке?
Утепление вытяжных воздуховодов на холодном чердаке критически необходимо для предотвращения резкого охлаждения потока. Слой теплоизоляции из минеральной ваты толщиной не менее 50 мм исключает выпадение конденсата внутри трубы.
Теплый комнатный воздух содержит пар. Если труба проходит через неотапливаемое помещение без утепления, пар конденсируется на ледяных стенках пластика или оцинковки. Эта вода стекает обратно в дом, а в сильные морозы замерзает, образуя внутри канала сплошную ледяную пробку.

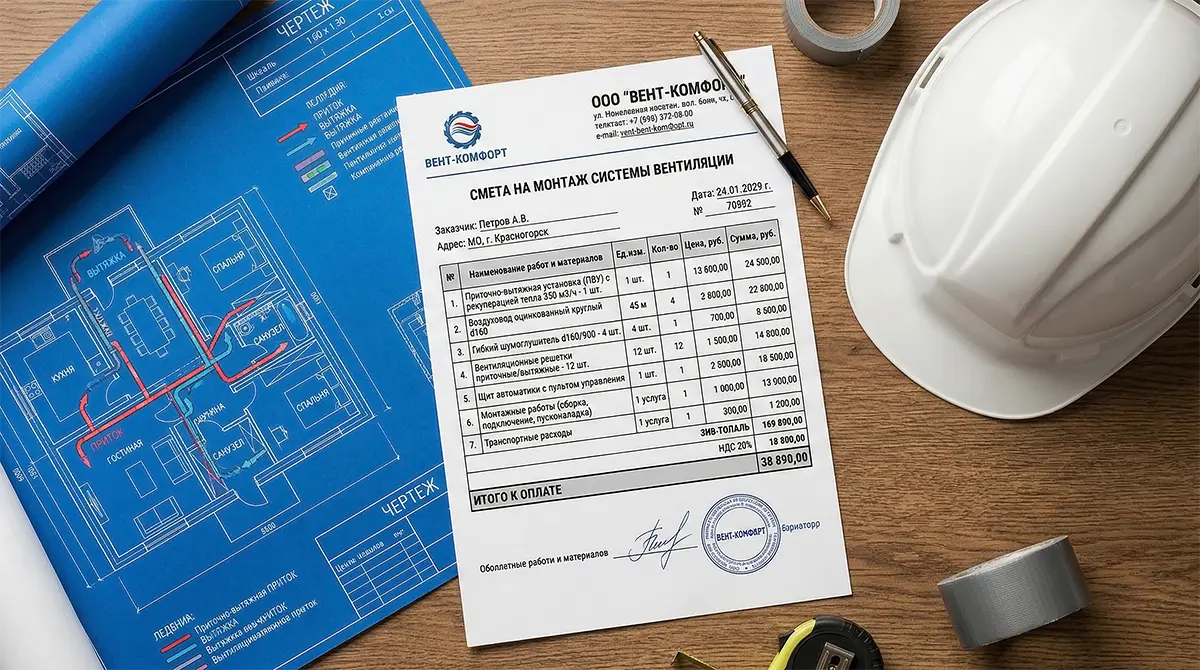

Сколько стоит вентиляция под ключ? (Цены на оборудование и монтаж)
Стоимость вентиляции для частного дома зависит от типа системы и площади. Установка локального стенового рекуператора обойдется от 13 000 рублей, а полноценная централизованная приточно-вытяжная система для коттеджа площадью 100 м² будет стоить в среднем 212 000 рублей под ключ.
Монтажные работы составляют значительную часть бюджета (от 30% до 50% итоговой сметы). Это связано с необходимостью алмазного бурения несущих стен, прокладки воздуховодов в межпотолочном пространстве и последующей аэродинамической балансировки анемостатов.
| Тип системы и площадь | Цена оборудования | Стоимость монтажа | Итого под ключ |
|---|---|---|---|
| Приточно-вытяжная система ПВУ (на дом 100 м²) | ~121 000 руб. | ~91 000 руб. | ~212 000 руб. |
| Приточная система (на дом до 200 м²) | ~90 000 руб. | от 5 000 руб. / шт. | Индивидуально |
| Локальный рекуператор в стену (Бризер) | от 13 000 до 57 000 руб. | от 500 руб. / м² (или от 4000 руб. за отверстие) | от 17 000 руб. |
| Разводка каналов под ключ (без ПВУ) | — | от 750 руб. / м² | По смете |
Часто задаваемые вопросы (FAQ)
Можно ли обойтись вообще без вентиляции в частном доме?
Нет. В современных домах с пластиковыми окнами отсутствие вентиляции приводит к накоплению углекислого газа, повышению влажности до 70-80% и, как следствие, образованию черной плесени на стенах и разрушению конструкций.
Сколько стоит вентиляция для частного дома под ключ?
Стоимость зависит от площади и типа системы. Базовая гибридная вентиляция (клапаны + вытяжные вентиляторы) обойдется в 50–80 тыс. рублей. Полноценная механическая ПВУ с рекуперацией тепла стоит в среднем от 150 до 400 тыс. рублей.
Что лучше выбрать: бризер или приточный клапан (КИВ)?
Бризер обеспечивает принудительную подачу уличного воздуха, его подогрев зимой и глубокую очистку от пыли, но требует подключения к электросети. Клапан (КИВ) работает пассивно, не потребляет энергию, но функционирует только при наличии хорошей вытяжной тяги.
Можно ли объединить вытяжку из кухни и санузла в один вентиляционный канал?
Категорически запрещено строительными нормами. Это неизбежно приведет к перетоку запахов из туалета на кухню и наоборот при малейшем изменении давления. Для санузлов, кухни и котельной всегда проектируются строго раздельные вертикальные вытяжные шахты.
Сильно ли шумит принудительная вентиляция (ПВУ) в жилых комнатах?
Правильно спроектированная система работает практически бесшумно (в пределах 20-25 дБ, что тише шепота). Для достижения такого акустического комфорта используются канальные шумоглушители, а сами установки монтируются в технических помещениях (котельных или на чердаке).
Как часто необходимо обслуживать систему и менять фильтры?
Базовые фильтры грубой очистки (G4) в рекуператорах и бризерах рекомендуется очищать пылесосом раз в месяц и менять каждые 3-6 месяцев. Фильтры тонкой очистки (HEPA) требуют замены 1 раз в год. Профессиональную чистку самих воздуховодов проводят не реже одного раза в 3-5 лет.
