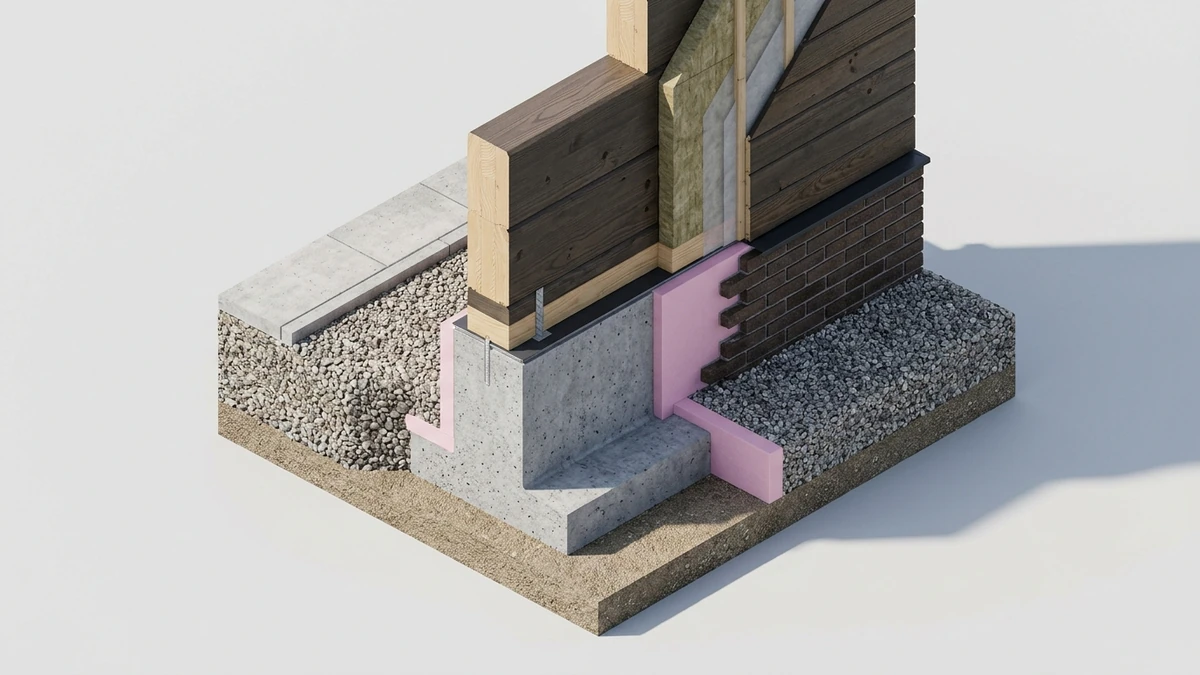

Утепление цоколя и фундамента дома из клееного бруса

1. Зачем и когда утеплять цоколь и фундамент деревянного дома: физика процессов и тепловые потоки

1.1. Специфика дома из клееного бруса: сопряжение теплой древесины и теплоемкого монолитного бетона

Главная архитектурно-инженерная особенность деревянного домостроения заключается в резком скачке термического сопротивления на границе перехода «стена — фундамент». Клееный брус камерной сушки обладает коэффициентом теплопроводности \(\lambda = 0,12\text{ Вт/(м}\cdot^\circ\text{C)}\), обеспечивая высокое сопротивление теплопередаче при стандартной проектной толщине стены 200–240 мм. Подробнее эти теплотехнические параметры раскрыты в нашем материале про теплопроводность клееного бруса.

В свою очередь, монолитный железобетонный цоколь имеет теплопроводность \(\lambda = 2,04\text{ Вт/(м}\cdot^\circ\text{C)}\). Бетон проводит тепловую энергию в 17 раз интенсивнее древесины. При отсутствии непрерывной внешней теплоизоляции цоколя железобетонная лента работает как массивный тепловой радиатор, непрерывно выкачивающий тепло из отапливаемого контура первого этажа в окружающую среду и холодные грунтовые слои.

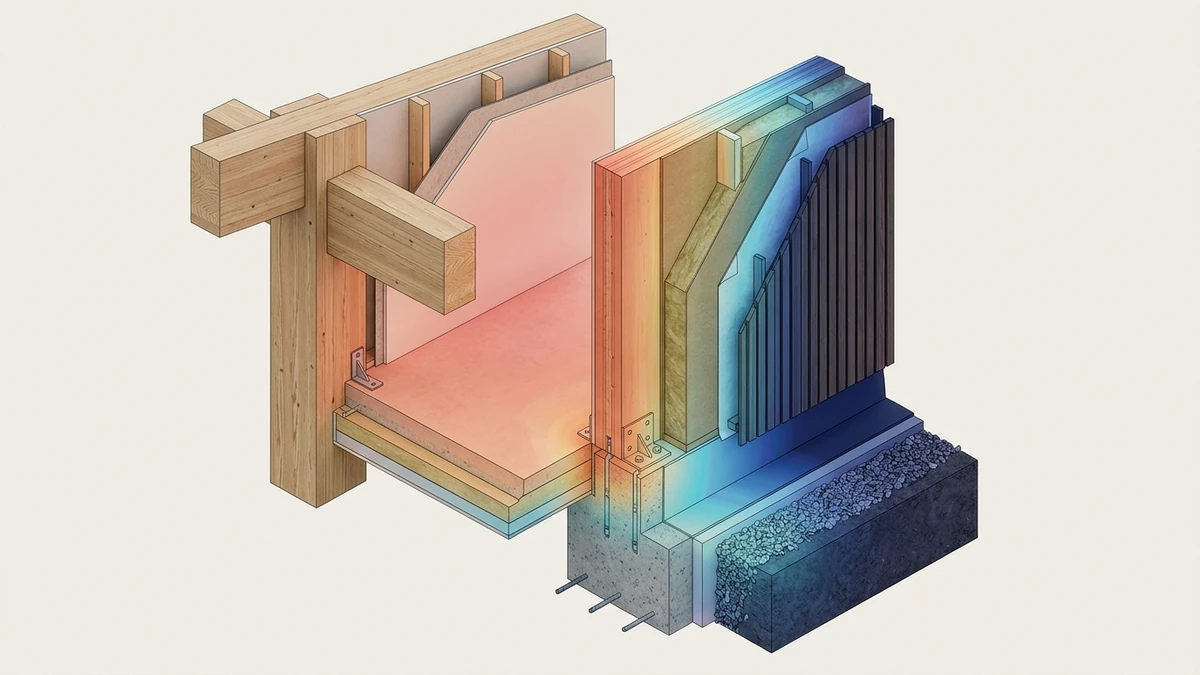

1.2. Тепловые потоки через нижний пояс здания: от чего зависят трансмиссионные потери тепла

Трансмиссионные потери тепловой энергии через неотапливаемую или неутепленную цокольную часть подчиняются фундаментальным законам строительной теплофизики. Величина теплового потока прямо пропорциональна градиенту температур между внутренним объемом жилых помещений (\(+22^\circ\text{C}\)) и расчетной температурой наиболее холодной пятидневки наружного воздуха, которая для Московского региона по СП 131.13330 составляет \(-25^\circ\text{C}\dots -28^\circ\text{C}\).

По результатам инструментальных тепловизионных обследований и натурных замеров компании HOLZBAU, в загородных домах с неутепленным цоколем на нижний пояс приходится от 10% до 15% совокупных трансмиссионных теплопотерь всего здания. Эти утечки тепла приводят к трем критическим негативным факторам:

• Охлаждение поверхности чистового пола: падение радиационной температуры в пристеночной полосе шириной до 1,5 метров ниже санитарно-гигиенической нормы \(\Delta t \le 2^\circ\text{C}\);
• Интенсификация конвективных сквозняков: холодный воздух от цокольной зоны стекает по поверхности перекрытия к центру помещений, существенно ухудшая микроклимат;
• Перерасход энергоносителей: затраты магистрального газа или электроэнергии на компенсацию подпольного промерзания возрастают в среднем на 12–18% за отопительный сезон.

1.3. Защита от морозного пучения грунта и циклов замораживания-оттаивания бетона (F)

Внешняя теплоизоляция цоколя выполняет важнейшую геотехническую функцию: она предотвращает глубокое сезонное промерзание грунтов обратной засыпки, непосредственно примыкающих к телу фундамента. Согласно положениям СП 22.13330.2016, на глинистых, суглинистых и супесчаных грунтах Центрального региона силы морозного пучения способны достигать колоссальных значений — до \(50\dots 70\text{ кПа}\) по касательной плоскости.

При замерзании капиллярной влаги в пучинистом грунте возникают касательные напряжения, направленные вертикально вверх. Эти усилия стремятся оторвать цокольную часть ленты от подошвы или деформировать конструктив здания. Наружное утепление плитами XPS в комбинации с утепленной отмосткой отсекает холодный фронт от околофундаментного массива. В результате температура грунта в зоне обратной засыпки удерживается выше нулевой отметки, полностью нейтрализуя силы морозного пучения.

Кроме того, монолитный бетон фундамента защищается от циклов попеременного замораживания и оттаивания (марка по морозостойкости F100–F150). Расчетный слой наружного утеплителя переводит бетонный массив в стабильную зону положительных температур на протяжении всей зимы, исключая микрорастрескивание цементного камня и капиллярную коррозию рабочей арматуры.

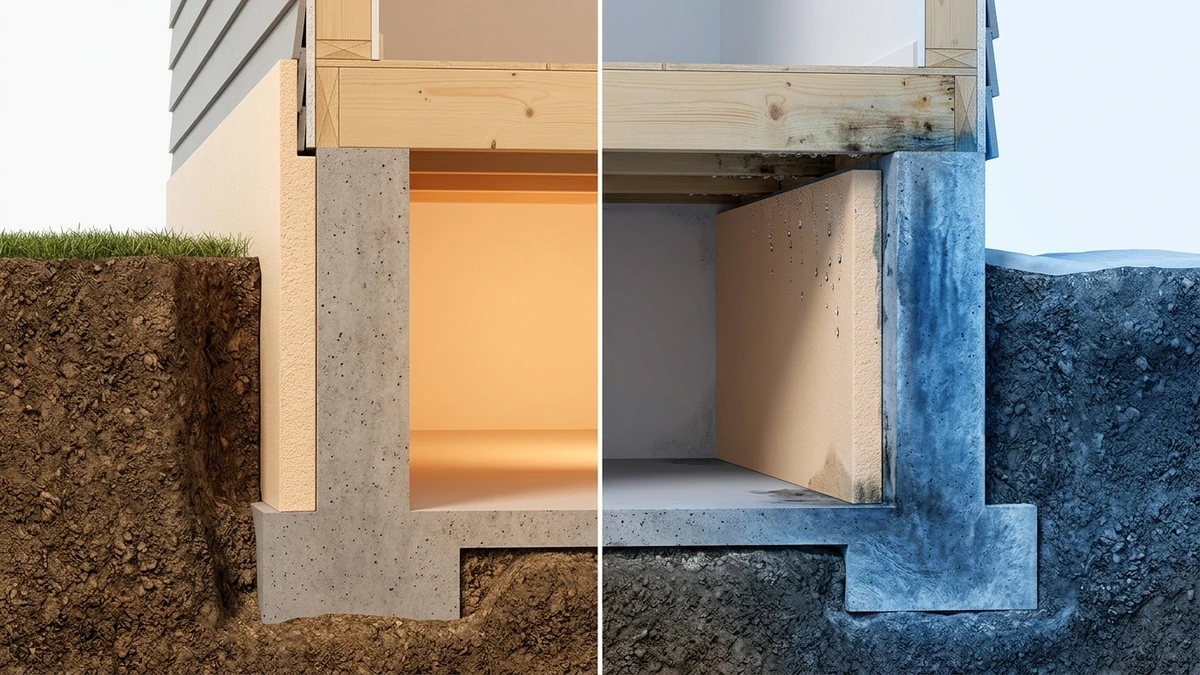

2. Наружное vs внутреннее утепление цоколя: теплофизическое сравнение и риски конденсации

2.1. Почему наружное утепление является безальтернативным инженерным стандартом

В современном загородном домостроении наружное расположение теплоизоляционного контура цоколя является безальтернативным проектным правилом. Это требование базируется на главном принципе строительной климатологии: сопротивление слоев паропроницанию должно возрастать по направлению изнутри наружу, а термическое сопротивление наружных слоев должно препятствовать переохлаждению несущего остова.

Размещение утеплителя с внешней стороны ленты решает комплекс взаимосвязанных конструктивных задач:

• Температурная стабилизация монолита: массивный бетон защищен от циклического воздействия мороза, что продлевает его расчетный безремонтный ресурс до 100 и более лет;
• Использование тепловой инерции: прогретый массив фундамента аккумулирует тепловую энергию от теплых полов или воздуха подполья, стабилизируя температурный фон при перебоях в отоплении;
• Защита гидроизоляционного ковра: слой плит утеплителя принимает на себя давление и механические абразивные нагрузки грунтовой засыпки при осадке.

2.2. Различие изотермы 0°C и плоскости возможной конденсации водяного пара

В частном строительстве нередко возникает путаница между двумя принципиально разными физическими понятиями: изотермой нулевой температуры (\(0^\circ\text{C}\)) и плоскостью конденсации влаги («точкой росы»). Изотерма \(0^\circ\text{C}\) обозначает геометрическую границу в толще стены, где температура материала равна нулю градусов Цельсия. Переход этой изотермы через влагонасыщенный материал вызывает фазовый переход воды в лед с увеличением объема на 9%, что приводит к деструкции бетона.

Плоскость конденсации зависит не только от температуры, но и от парциального давления водяных паров, диффундирующих из отапливаемых жилых помещений наружу. Конденсация начинается в той точке сечения конструкции, где фактическая температура материала падает до температуры насыщения воздуха влагой при текущей относительной влажности. При наружном утеплении расчетной толщиной плоскость конденсации выводится за пределы железобетонного монолита в толщу гидрофобного утеплителя с закрытыми порами (XPS), где физически отсутствует свободный воздух для скопления влаги.

2.3. Теплофизические риски внутреннего утепления: отсыревание границы контакта и потеря теплоемкости

Попытка утеплить цоколь или подвальное помещение изнутри сопряжена с серьезными конструктивными и санитарно-гигиеническими опасностями. При внутреннем монтаже утеплителя бетонный цоколь полностью отсекается от поступления тепла из здания. В зимний период температура железобетона опускается до отрицательных значений наружного воздуха.

Влага из теплого воздуха подполья или первого этажа стремится наружу под действием градиента парциального давления. Проникая сквозь стыки или микропоры внутреннего утеплителя, теплый влажный воздух вступает в непосредственный контакт с ледяной внутренней поверхностью бетона. На границе контакта мгновенно выпадает обильный конденсат. Поскольку бетонная стена гидроизолирована снаружи от грунтовых вод, влага оказывается запертой в замкнутом пространстве между бетоном и утеплителем, создавая идеальную среду для черной плесени и грибка, споры которых поднимаются в жилые комнаты.

3. Теплотехнический расчет толщины утеплителя по СП 50.13330.2024: методика и практический пример

3.1. Определение ГСОП региона и нормативных требований по СП 50.13330.2024 и СП 55.13330.2016 (Раздел 10)

С 16 июня 2024 года в Российской Федерации введен в действие актуализированный свод правил СП 50.13330.2024 «Тепловая защита зданий» (взамен редакции 2012 года). Согласно новому нормативу, базовое значение требуемого сопротивления теплопередаче ограждающих конструкций \(R_0^{\text{тр}}\) рассчитывается на основе градусо-суток отопительного периода (ГСОП) конкретного района строительства.

Величина ГСОП определяется по формуле (5.2) СП 50.13330.2024:

Для жилого дома из клееного бруса в Московской области принимаются следующие нормативные исходные параметры по СП 131.13330.2020 «Строительная климатология»:

• Расчетная температура внутреннего воздуха жилых комнат: \(t_{\text{int}} = +22^\circ\text{C}\);
• Средняя температура наружного воздуха периода со среднесуточной температурой не более \(+8^\circ\text{C}\): \(t_{\text{ht}} = -2,2^\circ\text{C}\);
• Продолжительность отопительного периода: \(z_{\text{ht}} = 205\text{ суток}\).

Подставляя исходные данные, получаем климатический показатель региона:

По таблице 3 СП 50.13330.2024 для жилых зданий методом линейной интерполяции находим базовое нормируемое сопротивление теплопередаче наружных стен: \(R_0^{\text{тр}} \approx 3,14\text{ м}^2\cdot^\circ\text{C/Вт}\). При этом в СП 55.13330.2016 с Изм. 1, 2 (Раздел 10 «Энергосбережение») для одноквартирных частных домов зафиксировано, что характеристики теплозащиты ограждающих конструкций могут приниматься по заданию на проектирование при обязательном соблюдении санитарно-гигиенического температурного перепада между воздухом и поверхностью стены (\(\Delta t_n \le 4^\circ\text{C}\)).

3.2. Расчет надземной части цоколя: формулы, теплопроводность бетона и коэффициент однородности r

Надземная часть цоколя отапливаемого дома (высотой 400–500 мм от уровня отмостки) работает как наружная стена и рассчитывается по формуле приведенного сопротивления теплопередаче многослойной конструкции с учетом коэффициента теплотехнической однородности \(r\):

Рассмотрим конкретный расчетный пример для типового цоколя строительной компании HOLZBAU:

• Несущий монолитный тяжелый железобетон толщиной \(\delta_{\text{бет}} = 0,30\text{ м}\) (\(300\text{ мм}\)), расчетная теплопроводность в условиях эксплуатации Б \(\lambda_{\text{бет}} = 2,04\text{ Вт/(м}\cdot^\circ\text{C)}\);
• Коэффициент теплоотдачи внутренней поверхности: \(\alpha_{\text{int}} = 8,7\text{ Вт/(м}^2\cdot^\circ\text{C)}\);
• Коэффициент теплоотдачи наружной поверхности цоколя: \(\alpha_{\text{ext}} = 23\text{ Вт/(м}^2\cdot^\circ\text{C)}\);
• Утеплитель: экструдированный пенополистирол XPS (Carbon Prof), расчетная теплопроводность в условиях Б \(\lambda_{\text{XPS}} = 0,034\text{ Вт/(м}\cdot^\circ\text{C)}\);
• Коэффициент теплотехнической однородности: принимаем \(r \approx 0,90\) (с учетом краевых зон, примыканий и применения фасадных дюбелей с терморанделями).

Вычислим термическое сопротивление поверхностей и бетонного ядра:

Для выполнения условия нормативной теплозащиты жилой стены \(R_0^{\text{пр}} \ge 3,14\text{ м}^2\cdot^\circ\text{C/Вт}\) с учетом коэффициента \(r = 0,90\):

Инженерный вывод: Для полного соответствия норме жилых наружных стен по СП 50.13330.2024 проектная толщина плит XPS надземной части цоколя составляет 108 мм. В проектах HOLZBAU монтируется технологический пакет толщиной 100–120 мм в два слоя со смещением швов (\(50+50\text{ мм}\) или \(60+60\text{ мм}\)). При этом слой 100 мм гарантирует полное отсутствие конденсации и тепловую защиту с запасом более 95%.

3.3. Расчет заглубленной части фундамента в контакте с грунтом (методика зон СП 50.13330.2024, Приложение Г.7)

Для подземной части цоколя и стен фундамента, находящихся в прямом контакте с грунтом, расчет по формулам плоских слоев неприменим. Теплопередача в грунтовой среде подчиняется криволинейной геометрии рассеивания тепловых потоков. По СП 50.13330.2024 (Приложение Г.7 и п. 9.3) расчет заглубленной части выполняется методом деления на расчетные полосы шириной 2 метра, отсчитываемые от уровня земли вниз по контуру стены.

В первой зоне (первые 2 метра заглубления от поверхности земли) термическое сопротивление массива неутепленного грунта принимается равным \(R_c = 2,1\text{ м}^2\cdot^\circ\text{C/Вт}\). С учетом естественного сопротивления грунта, требуемое дополнительное термическое сопротивление слоя теплоизоляции для неотапливаемого технического подполья составляет \(R_{\text{доп}} \approx 1,2\dots 1,5\text{ м}^2\cdot^\circ\text{C/Вт}\).

Отсюда вычисляется расчетная толщина утеплителя для подземной части:

Таким образом, для подземной части фундамента на глубину промерзания достаточно слоя XPS толщиной 50–60 мм. Однако в премиальном строительстве HOLZBAU плиты толщиной 100 мм часто опускаются на глубину заложения горизонтальной утепленной отмостки, что формирует ровную наружную плоскость без уступов и исключает снеговые ступени.

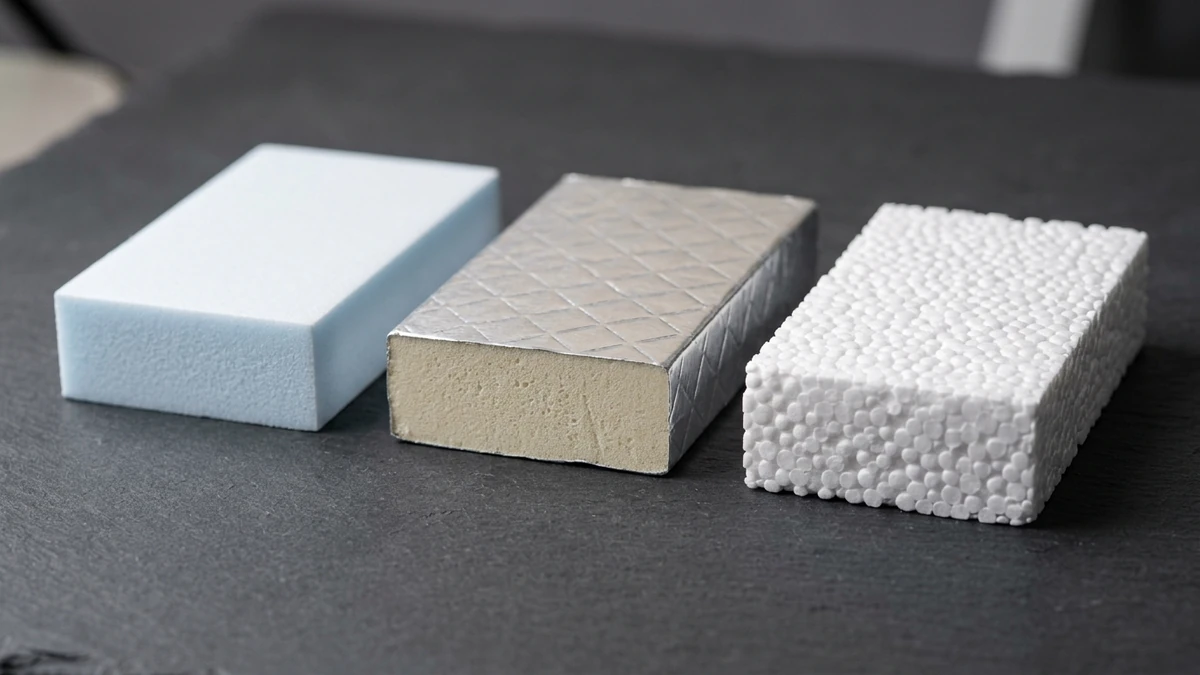

4. Материалы для утепления цоколя и фундамента: сравнение XPS, PIR, EPS и напыляемого ППУ

4.1. Экструдированный пенополистирол (XPS) по ГОСТ 32310-2020: технические параметры в грунтовой среде

Экструдированный пенополистирол (XPS), производимый в соответствии с ГОСТ 32310-2020 (EN 13164), является признанным отраслевым эталоном для подземных и цокольных конструкций. Технология экструзии создает замкнутую ячеистую микроструктуру с размером пор 0,1–0,2 мм, полностью изолированных друг от друга. Благодаря этому материал практически не поглощает влагу даже при постоянном гидростатическом давлении.

Ключевые эксплуатационные показатели плит XPS профессиональных серий (Carbon Prof / Пеноплэкс Фундамент):

• Водопоглощение при длительном диффузионном насыщении: не более \(0,2\dots 0,4\%\) по объему за 28 суток (по методике ГОСТ EN 12088);
• Прочность на сжатие при 10% линейной деформации: от \(250\text{ кПа}\) (для ненагруженного цоколя) до \(400\dots 500\text{ кПа}\) (под подошвой фундамента и в зоне высоких боковых нагрузок грунта);
• Теплопроводность в реальных эксплуатационных условиях Б: \(\lambda_B = 0,034\text{ Вт/(м}\cdot^\circ\text{C)}\);
• Долговечность в грунтовой среде: не менее 40–50 лет без потери термического сопротивления по результатам климатических испытаний НИИСФ РААСН.

4.2. PIR-плиты: преимущества низкой теплопроводности и требования к защите фольгированной обкладки

Плиты на основе пенополиизоцианурата (PIR) обладают рекордно низким коэффициентом теплопроводности среди твердых утеплителей: \(\lambda_B = 0,022\dots 0,024\text{ Вт/(м}\cdot^\circ\text{C)}\). Это позволяет уменьшить расчетную проектную толщину теплоизоляционного слоя на 30–35% по сравнению с XPS (например, применить 60–70 мм вместо 100 мм), что особенно ценно при ограничениях по выносу стены бруса над цоколем.

Однако применение PIR в цокольной и подземной зонах требует соблюдения строгих технологических ограничений:

• Чувствительность алюминия к щелочам: чистая алюминиевая фольга обкладок вступает в коррозионную реакцию со щелочной средой свежего цементного раствора или грунтовых вод, поэтому допускается использовать только плиты с композитными полимерно-алюминиевыми или битуминизированными обкладками;
• Герметизация торцов: на торцевых срезах ячеистая структура PIR может смачиваться водой, требуя сплошной обработки гидроизоляционными мастиками;
• Высокая стоимость: кубический метр качественного PIR в 1,8–2,2 раза дороже экструдированного пенополистирола, что удорожает смету при отсутствии жестких пространственных ограничений.

4.3. Область применения EPS (пенопласта), напыляемого ППУ и физические ограничения минеральной ваты

Вспененный пенополистирол EPS (фасадный пенопласт марки ППС-16Ф по ГОСТ 15588-2014) состоит из спеченных гранул, между которыми сохраняются сообщающиеся микропоры. Водопоглощение EPS при водонасыщении достигает \(2\dots 3\%\) по объему, что в 6–8 раз выше, чем у XPS. При замерзании поглощенная влага расклинивает гранулы, приводя к постепенному осыпанию материала. Поэтому EPS допускается применять исключительно выше отметки чистовой отмостки при условии надежной гидрофобизации штукатурным слоем, но запрещено монтировать в заглубленной части.

Напыляемый жесткий пенополиуретан (ППУ с закрытой ячейкой плотностью \(\ge 45\dots 55\text{ кг/м}^3\)) формирует бесшовное покрытие без мостиков холода. Однако он требует дорогостоящего мобильного реактора высокого давления, идеальной сухости основания и крайне уязвим к солнечному ультрафиолету (требует немедленной отделки светонепроницаемым экраном).

Почему минеральная вата категорически запрещена на цоколе: Волокнистая минераловатная или базальтовая плита является капиллярно-пористым материалом. В зоне цоколя присутствуют три постоянных источника влаги: капиллярный подсос грунтовой сырости, брызги дождевых капель от отмостки и таяние снежных сугробов высотой до полуметра. При увлажнении минеральной ваты всего на 2–3% по объему ее коэффициент теплопроводности возрастает на 15–25%, волокна слеживаются под собственным весом, и теплоизоляция превращается в постоянно мокрый компресс. Примыкающий к такому компрессу окладной венец из клееного бруса сгнивает за 3–4 года.

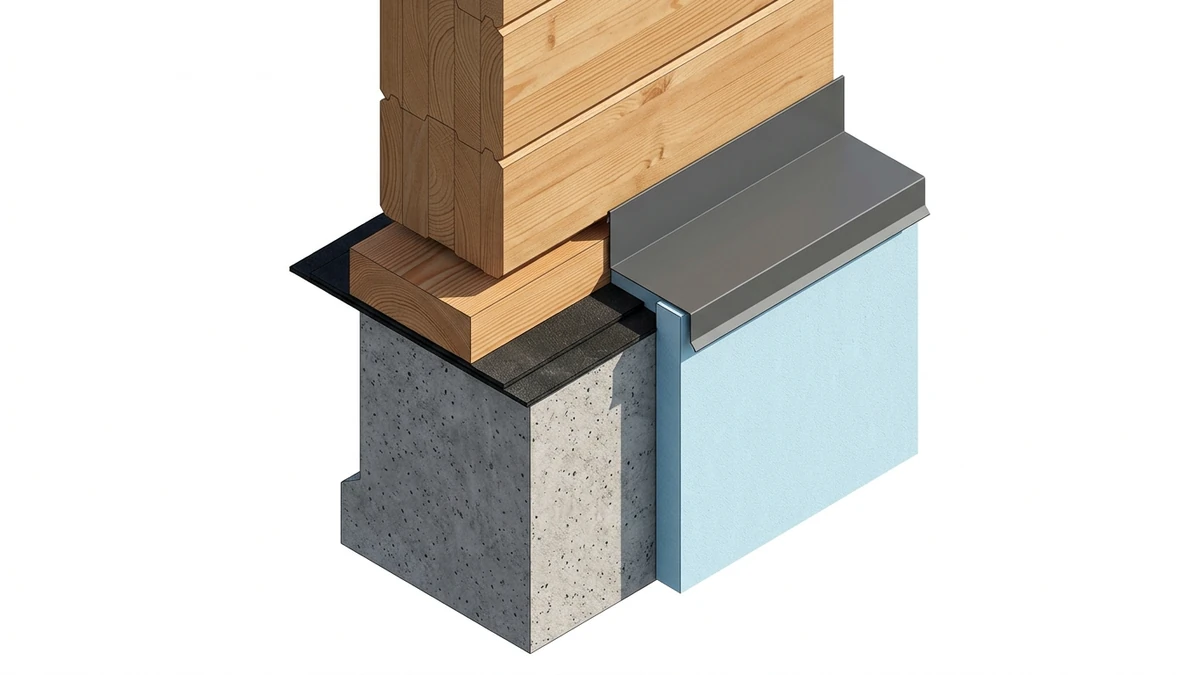

5. Узел окладного венца и пожаробезопасная отсечная гидроизоляция: регламент сопряжения

5.1. Пожаробезопасная гидроизоляция: самоклеящиеся рулонные мембраны взамен газовой горелки у дерева

Узел опирания деревянной стены на монолитный цоколь требует двухслойного капиллярного барьера. Однако применение традиционных наплавляемых рулонных материалов с использованием открытого пламени пропановой горелки вблизи смонтированного деревянного остова категорически запрещено нормами пожарной безопасности. Подробнее эти правила изложены в руководстве по пожарной безопасности в частном доме.

При случайном контакте факела горелки с древесиной температура струи достигает \(1100\dots 1300^\circ\text{C}\). Это создает прямой риск моментального воспламенения сухой стружки, возгорания межвенцового джутового уплотнителя или возникновения скрытого очага тления в глубоких пазах бруса, который невозможно обнаружить визуально.

Инженерный регламент HOLZBAU предписывает два безопасных сценария:

• Опережающее наплавление (до поставки бруса): наплавление классического рулонного гидростеклоизола выполняется по монолитному цоколю строго ДО разгрузки и сборки домокомплекта;
• Безогневой самоклеящийся монтаж: применение профессиональных самоклеящихся битумно-полимерных мембран (Техноэласт Барьер / Барьер Лайт). Нижний защитный силиконизированный слой пленки снимается непосредственно перед укладкой, а мембрана прокатывается тяжелым валиком, образуя герметичный ковер без применения огня.

5.2. Подкладочная доска из лиственницы: правила антисептирования по СП 64.13330.2017 и нормативная высота цоколя

Укладка первого венца дорогостоящего клееного бруса непосредственно на гидроизоляцию является грубейшим нарушением технологии. Согласно требованиям СП 64.13330.2017 «Деревянные конструкции», между гидроизоляционным ковром и несущим срубом обязательно монтируется жертвенная подкладочная доска (окладной брус) сечением \(50\times 200\text{ мм}\) или \(50\times 240\text{ мм}\).

Для подкладочной доски компания HOLZBAU использует отборную сибирскую лиственницу. Древесина лиственницы содержит высокую концентрацию камеди и смоляных кислот, придающих материалу природную биостойкость и способность твердеть при контакте с сыростью. Перед укладкой доска проходит глубокое антисептирование трудновымываемым консервирующим составом (ГОСТ 28815-96, препарат ХМ-11 или Neomid 430 Eco) с расходом не менее \(500\text{ г/м}^2\).

Стандарт высоты цоколя HOLZBAU: Минимальное нормативное требование СП 64.13330 допускает высоту цоколя от 300 мм. Однако в климатических условиях Центральной России со среднегодовой высотой снежного покрова до 40–60 см HOLZBAU проектирует монолитный цоколь высотой 400–500 мм от чистового покрытия отмостки. Это исключает контакт древесины со снегом и защищает брус от капельного отскока дождевой воды.

5.3. Демпферный зазор 10–15 мм и эластичная герметизация стыка облицовки с первым венцом

В отличие от каменных строений, деревянные стены обладают естественной гигроскопической подвижностью. При сезонных колебаниях относительной влажности воздуха от 30% зимой до 85% летом клееный брус испытывает поперечные влажностные расширения и микроусадки. Особенности этого процесса подробно описаны в статье про усадку домов из клееного бруса.

Если финишная плиточная или каменная облицовка цоколя упирается в нижнюю кромку первого венца без зазора, оседающий брус передает колоссальные сжимающие нагрузки на отделочный слой. Это неизбежно вызывает срез клеевого шва, растрескивание плитки и выпучивание фасадных панелей наружу.

Для предотвращения аварийных деформаций между верхним торцом отделки цоколя и нависающей гранью бруса формируется проектный термо-компенсационный демпферный зазор шириной \(10\dots 15\text{ мм}\). Сверху узел накрывается металлическим капельником, полка которого заводится в пропил бруса, а деформационный шов заполняется эластичным полиуретановым герметиком (Sikaflex-11FC / Bostik PU), сохраняющим 25% упругую деформативность при температурах от \(-40^\circ\text{C}\) до \(+80^\circ\text{C}\).

6. Технология наружного утепления монолитного цоколя и ленточного фундамента плитами XPS

6.1. Подготовка бетонного основания: очистка пор, срубка наплывов и грунтование битумным праймером

Долговечность сцепления гидроизоляционного и теплоизоляционного слоев на 80% зависит от качества подготовки поверхности железобетонного основания. При устройстве монолитного фундамента на поверхности цоколя неизбежно образуются технологические дефекты: следы цементного молочка, остатки опалубочной смазки, гребни на стыках щитов опалубки и раковины от неравномерного вибрирования.

Регламент подготовки основания HOLZBAU включает три последовательных этапа:

• Механическая зачистка: срубка цементных наплывов перфоратором с широким зубилом, удаление выступающей арматуры или проволочных стяжек опалубки с заглублением на 20 мм и зачеканкой безусадочным ремонтным раствором;
• Шлифовка и обеспыливание: обработка поверхности шлифовальными чашками по бетону для снятия рыхлого цементного молочка и открытие капиллярных пор с последующей продувкой сжатым воздухом или промышленным пылесосом;
• Грунтование праймером: нанесение быстросохнущего битумно-полимерного праймера на органических растворителях с расходом \(0,25\dots 0,35\text{ л/м}^2\). Праймер связывает остаточную микропыль, проникает в поры бетона на глубину до 2–4 мм и обеспечивает прочность сцепления самоклеящейся мембраны на отрыв не менее \(0,5\text{ МПа}\).

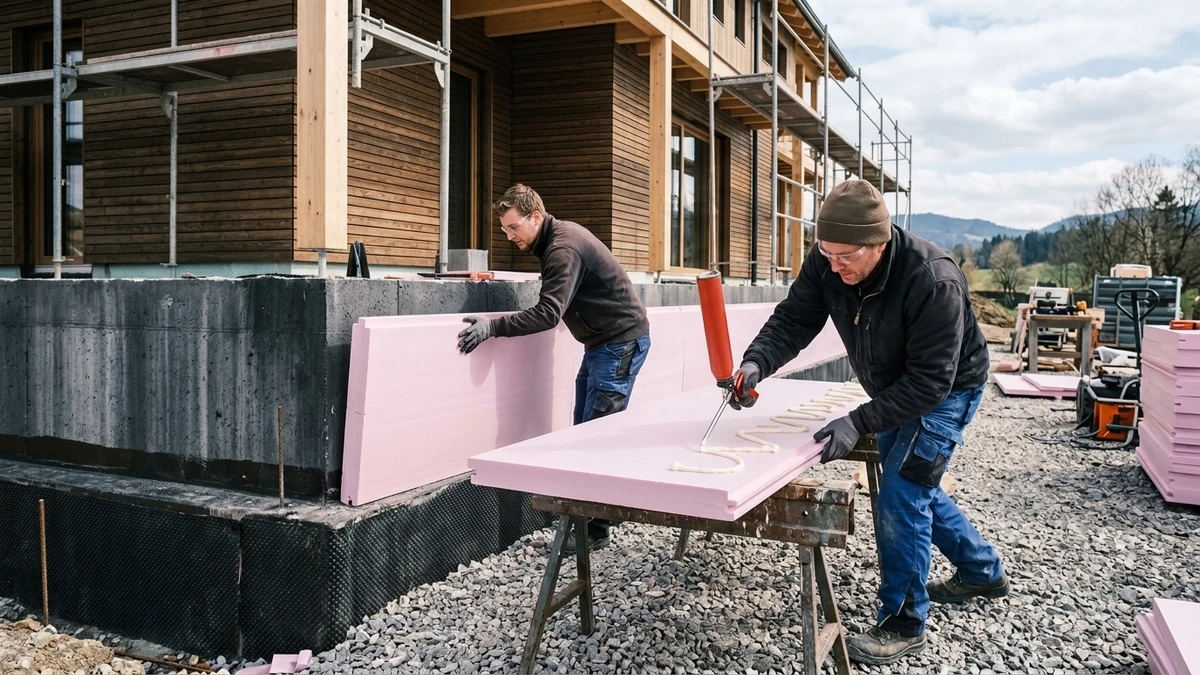

6.2. Монтаж гидроизоляционной мембраны и правила нанесения клей-пены для полистирола

После полного высыхания праймера (контролируется тестом на отлип — прикосновение сухой салфетки без следов битума) выполняется оклеивание цоколя рулонной битумно-полимерной гидроизоляцией. Рулоны раскатываются снизу вверх с продольным нахлестом полотен не менее 100 мм и поперечным торцевым перехлестом не менее 150 мм. Все стыки тщательно прикатываются жестким силиконовым валиком для удаления воздушных пузырей.

Крепление плит XPS к гидроизоляционному слою выполняется с применением профессиональной однокомпонентной полиуретановой клей-пены (ТЕХНОНИКОЛЬ 500 Professional / Ceresit CT 84). Состав обладает сверхнизким вторичным расширением и не деформирует плиты при отверждении.

Схема нанесения клея: Клей-пена наносится полосой шириной 30 мм по всему периметру плиты с отступом 20 мм от кромки (чтобы излишки не выдавливались в стыки), а также одной сплошной продольной полосой по центральной оси плиты. После нанесения клей выдерживается в течение 3–5 минут для первичной реакции с влагой воздуха, после чего плита с усилием прижимается к стене цоколя.

6.3. Укладка плит XPS со смещением швов и правила тарельчатого дюбелирования по зонам

Укладка плит XPS ведется рядами снизу вверх, опирая нижний стартовый ряд на уплотненную песчано-щебеночную подготовку или выступ фундаментной плиты. Все плиты профессиональных серий оснащаются ступенчатой L-кромкой (выбранной четвертью), что гарантирует плотный лабиринтный стык без продуваемых сквозных щелей. Вертикальные стыки каждого последующего ряда обязательно смещаются относительно предыдущего минимум на \(200\dots 300\text{ мм}\) (вразбежку).

При двухслойном утеплении (\(50+50\text{ мм}\) или \(60+60\text{ мм}\)) швы наружного слоя плит смещаются относительно швов внутреннего слоя как по горизонтали, так и по вертикали на половину длины плиты, полностью перекрывая любые возможные температурные мостики.

В надземной части цоколя (выше отмостки) плиты утеплителя испытывают ветровые нагрузки и несут вес защитно-декоративной штукатурки или плитки. Поэтому после полной полимеризации клей-пены (через 24 часа) надземный контур дополнительно фиксируется фасадными тарельчатыми дюбелями с металлическим распорным сердечником и полиамидной термоголовкой. Расход крепежа составляет 4–5 дюбелей на одну стандартную плиту \(1200\times 600\text{ мм}\) (по углам в местах Т-образных стыков и один по центру плиты).

7. Особенности устройства цоколя на свайном фундаменте: холодное вентилируемое подполье vs закрытый теплый контур

7.1. Физика работы свайного фундамента: почему свайные стволы не требуют теплоизоляции

Свайно-винтовые и железобетонные забивные свайные фундаменты кардинально отличаются по своей статической схеме от ленточных и плитных конструкций. Металлические винтовые сваи или ж/б столбы заглубляются в плотные коренные пласты грунта на глубину от 2,5 до 4 метров, то есть заведомо ниже расчетной глубины сезонного промерзания (\(d_f = 1,4\dots 1,6\text{ м}\) для Московской области).

Свайные стволы работают за счет лобового сопротивления грунта под острием лопасти и бокового трения по телу сваи. Утеплять сами свайные опоры не имеет физического смысла: морозное пучение сезонного слоя не способно выдавить сваю с заанкеренной винтовой лопастью. В теплоизоляции и ветрозащите нуждается исключительно подпольное пространство под деревянным перекрытием дома и расположенные там транзитные инженерные коммуникации (водопровод и канализация).

7.2. Сценарий А: Холодное подполье — утепление перекрытия 200–250 мм, расчет продухов (1/400) и проектный режим вентиляции

Холодное вентилируемое подполье — классическое, наиболее экономичное и надежное решение для сезонных загородных домов, участков с высоким уровнем грунтовых вод или сложным переменным рельефом. В этом сценарии температура в подполье близка к температуре наружного воздуха, а тепловой контур здания замыкается строго по балочному перекрытию первого этажа.

Конструктивные требования Сценария А:

• Толщина перекрытия: слой негорючей минераловатной теплоизоляции в межбалочном пространстве должен составлять не менее \(200\text{ мм}\), а для домов постоянного проживания — \(250\text{ мм}\) (с перекрестным слоем 50 мм по черепным брускам);
• Ветрозащитная мембрана: снизу балки перекрытия подшиваются паропроницаемой диффузионной ветрозащитой высокой прочности, защищающей вату от выдувания тепла ветровыми потоками;
• Забирка (фальшцоколь): выполняет исключительно декоративную и ветрозащитную функцию. Каркас монтируется из оцинкованного профиля или антисептированного бруска, закрепленного к сваям через скользящие кронштейны (с зазором 50–100 мм от грунта для компенсации морозных подвижек почвы).

Расчет и режим вентиляционных продухов: Для непрерывного удаления сырости в забирке предусматриваются вентиляционные продухи. Согласно пункту 9.10 СП 54.13330.2016 и подтвержденным рекомендациям ЦНИИСК им. В.А. Кучеренко и ТЕХНОНИКОЛЬ, суммарная площадь продухов должна составлять не менее 1/400 площади пола подполья.

Например, для дома \(10\times 10\text{ м}\) (площадь подполья \(100\text{ м}^2\)) суммарная площадь вентиляционных отверстий составляет:

При использовании стандартных вентиляционных решеток диаметром 150 мм (\(S_1 \approx 176\text{ см}^2\)) по периметру забирки необходимо установить не менее 15 продухов (по 4 штуки на каждую сторону с отступом от углов не далее 90 см во избежание застойных мешков).

Проектный режим вентиляции: В летний период продухи открыты на 100% и защищены мелкоячеистой металлической сеткой от мышей и насекомых. Зимой, при качественном утеплении перекрытия толщиной 200–250 мм, допускается частичное прикрытие продухов регулируемыми заслонками во избежание переохлаждения труб ввода воды. Однако герметично закрывать продухи наглухо при открытом грунте запрещено, так как непрерывный микросквозняк необходим для вывода диффузионной влаги и почвенного радиоактивного газа радона.

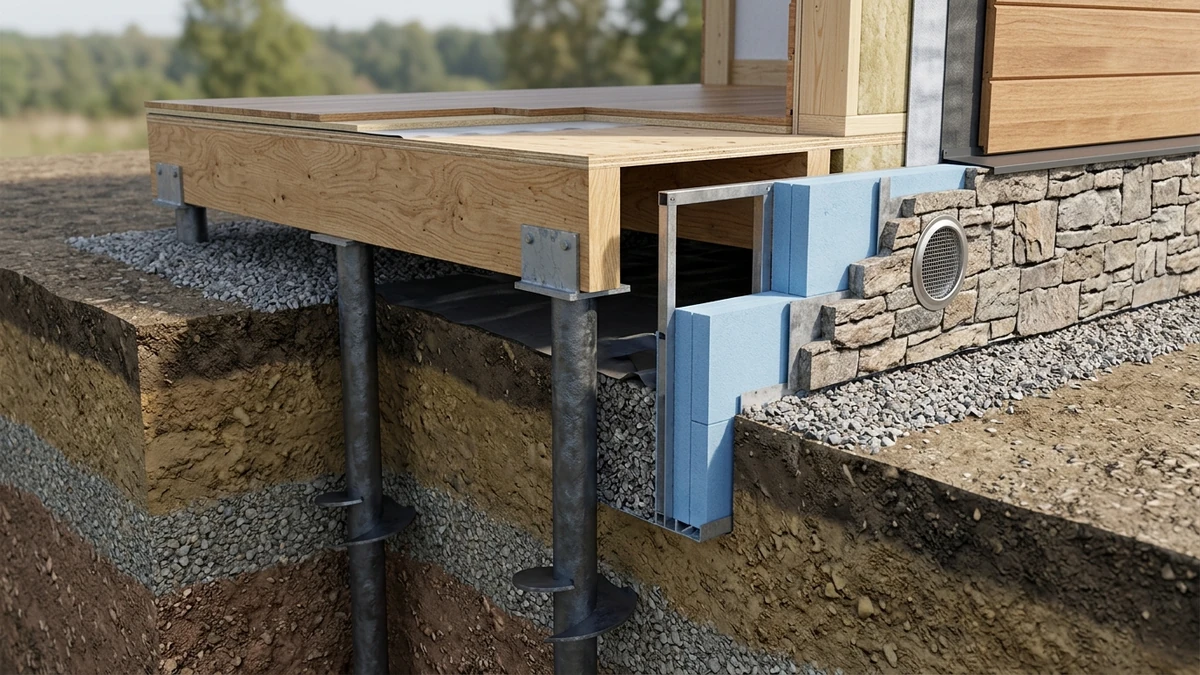

7.3. Сценарий Б: Закрытый утепленный цокольный контур — теплая забирка XPS, разграничение функций Planter и сплошной пароизоляции грунта

Закрытый утепленный цокольный контур создается в домах круглогодичного проживания, где по перекрытию первого этажа монтируются водяные теплые полы, а в подполье размещаются распределительные коллекторы, насосные группы или системы водоочистки. В такой схеме температура подполья круглый год поддерживается в плюсовом диапазоне (\(+10^\circ\text{C}\dots +16^\circ\text{C}\)).

При создании теплой забирки из плит XPS толщиной 50–100 мм подполье превращается в герметичный замкнутый термоконтейнер. Если оставить открытый влажный грунт под домом, естественное почвенное испарение за несколько недель насытит воздух влагой до 100%. На деревянных лагах выпадет обильная роса, которая за один отопительный сезон уничтожит силовые балки. Детальный разбор контроля микроклимата приведен в статье про вентиляцию и микроклимат в доме из клееного бруса.

Инженерный регламент герметизации грунта HOLZBAU:

В закрытом подполье профилированная мембрана и пароизоляция выполняют принципиально разные, не заменяющие друг друга функции:

• Сплошная первичная пароизоляция (диффузионный барьер): по спланированному и утрамбованному песчаному основанию укладывается полимерная геомембрана или первичный полиэтилен толщиной \(\ge 200\text{ мкм}\). Полотна монтируются с нахлестом не менее 150 мм, а каждый стык герметично проклеивается двухсторонней бутилкаучуковой лентой (Липлент / ТЕХНОНИКОЛЬ). Края пароизоляции герметично заводятся на сваи и внутренние стенки забирки на высоту не менее \(200\text{ мм}\) выше грунта с механической фиксацией прижимной металлической планкой на полиуретановом клее;
• Профилированная мембрана Planter Standard / Geo (механическая защита и дренаж): укладывается поверх пароизоляционного слоя шипами вниз. Она защищает герметичный полиэтилен от случайного прокалывания обувью сервисных специалистов, разрыва острыми камнями и обеспечивает воздушный капиллярный зазор под полотном;
• Пригрузочный слой: поверх мембраны Planter выполняется отсыпка чистым мытым гравием или крупным песком слоем 40–50 мм для фиксации геометрии пирога.

8. Утепленная отмостка и пристенный дренаж: защита основания от промерзания и морозного пучения

8.1. Совместная работа вертикального утепления цоколя и горизонтальной теплоизоляции отмостки

Вертикальная теплоизоляция цоколя и горизонтальное утепление отмостки не могут рассматриваться как изолированные конструкции. Они функционируют как непрерывный пространственный Г-образный термобарьер. Подробный разбор состава пирога представлен в материале про отмостку вокруг деревянного дома.

Если ограничиться только вертикальным утеплением цоколя, холодный фронт атмосферного воздуха огибает утеплитель через прилегающий грунт. Мороз проникает под подошву мелкозаглубленного фундамента или ростверка, вызывая вспучивание грунтов под подошвой. Укладка горизонтального слоя XPS отодвигает изотерму \(0^\circ\text{C}\) на расстояние \(1,0\dots 1,2\text{ м}\) от наружной грани фундамента. В результате массив пучинистого суглинка под подошвой ленты круглый год сохраняет положительную температуру за счет естественного глубинного геотермального тепла Земли.

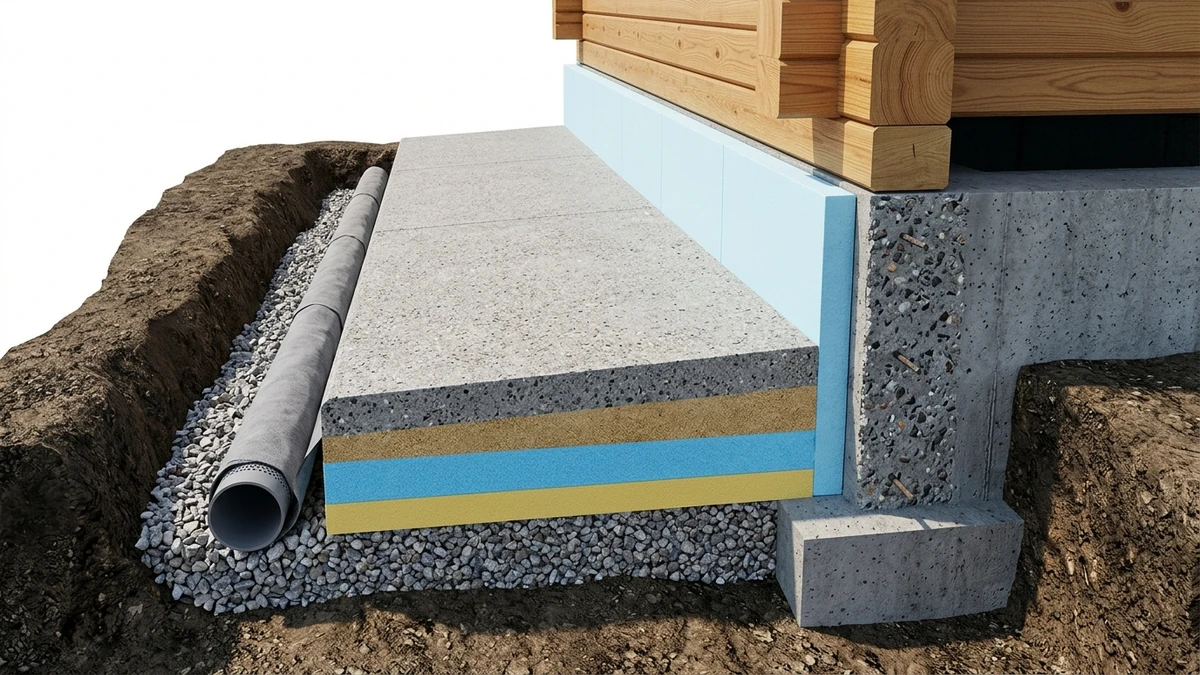

8.2. Послойный пирог утепленной отмостки с плитами XPS: песчаная подготовка, уклон и гидроизоляция

Конструктивный пирог утепленной отмостки по стандарту HOLZBAU рассчитывается на восприятие снеговых нагрузок, отвод дождевых вод и предотвращение прорастания сорняков. Работы выполняются в строгой технологической последовательности:

• Выемка грунта: снятие плодородного растительного слоя на глубину 300–400 мм шириной не менее \(1000\dots 1200\text{ мм}\) (ширина отмостки должна превышать вынос карнизного свеса кровли минимум на 200–300 мм);
• Песчаная профилированная подушка: отсыпка мытого карьерного или речного песка слоем 150–200 мм с послойным проливом водой и вибротрамбованием до коэффициента уплотнения \(K_{\text{упл}} \ge 0,95\). На этом этапе формируется проектный уклон отмостки от стены (\(2\dots 3\%\), то есть \(2\dots 3\text{ см}\) на 1 метр ширины);
• Горизонтальный слой XPS: укладка плит экструдированного пенополистирола толщиной 50 мм (в углах здания на расстоянии 1,5–2 м толщина увеличивается до 100 мм из-за эффекта двустороннего углового промерзания);
• Защитно-дренажная мембрана Planter Geo: укладка профилированной HDPE-мембраны с приваренным термоскрепленным геотекстилем Typar. Мембрана заводится на вертикальный цоколь на высоту 150 мм, а геотекстильное полотно направляется в сторону пристенного дренажа;
• Финишное покрытие: устройство монолитной армированной бетонной плиты толщиной 80–100 мм (с температурными швами через каждые 2–2,5 м) либо укладка брусчатки по гравийно-песчаному основанию.

8.3. Интеграция кольцевого пристенного дренажа с профилированной мембраной Planter

Для гарантированного отвода верховодки и грунтовых вод по внешнему краю утепленной отмостки монтируется кольцевой пристенный или траншейный дренаж. Дренажная перфорированная труба диаметром 110 мм в фильтре из геотекстиля укладывается на гравийную постель (фракция 20–40 мм) с нормативным продольным уклоном не менее \(5\text{ мм на 1 пог. м}\) в сторону сборных поворотных и накопительных колодцев.

Стекающая по поверхности мембраны Planter Geo вода фильтруется геотекстилем, попадает в гравийный массив и моментально отводится по трубам в ливневую сеть, исключая насыщение водой песчаной подушки под плитами XPS. Это гарантирует сохранение стабильной несущей способности основания даже в периоды весеннего снеготаяния и затяжных осенних ливней.

9. Защитно-декоративная отделка цоколя и монтаж капельника-отлива

9.1. Разграничение технологий отделки: штукатурные СФТК по ГОСТ Р 56707-2023 vs облицовка штучной плиткой по ГОСТ Р 58937-2023

Финишная отделка цоколя решает две ключевые задачи: придает архитектурную выразительность фасаду здания и защищает плиты XPS от солнечного ультрафиолета и механических ударов (летящего гравия от газонокосилок, снегоуборочной техники и напорных струй воды). В строительной практике критически важно точно разграничивать нормативные требования к разным видам отделочных слоев:

1. Тонкослойные штукатурные системы (СФТК со штукатурными слоями):

Регламентируются ГОСТ Р 56707-2023 (введен в действие с 1 января 2024 года взамен стандарта 2015 года). Этот норматив распространяется исключительно на системы с наружными штукатурными слоями толщиной до 6–8 мм. Технология включает:

• Фрезерование глянцевой поверхности XPS ножовкой по дереву или металлической щеткой для создания шероховатости (повышение адгезии с \(0,1\text{ МПа}\) до \(0,35\text{ МПа}\));
• Нанесение базового клеевого полимерцементного армирующего состава слоем 3–4 мм;
• Втапливание фасадной щелочестойкой стеклосетки плотностью не менее \(165\text{ г/м}^2\) с перехлестом полотен 100 мм;
• Нанесение выравнивающего слоя (1–2 мм) и гидрофобной финишной мозаичной штукатурки на акриловой или силиконовой основе.

2. Облицовка штучными материалами (клинкерная плитка, керамогранит):

Прямое действие ГОСТ Р 56707-2023 прямо исключает системы со штучной облицовкой. Для приклеивания клинкерной плитки, керамики и искусственного декоративного камня действует специализированный ГОСТ Р 58937-2023 («Системы фасадные теплоизоляционные композиционные с защитно-декоративным слоем из штучных материалов») и ведомственные СТО производителей фасадных систем (Ceresit, ТЕХНОНИКОЛЬ). В этом случае стандартная штукатурная сетка не способна удержать вес плитки (\(25\dots 45\text{ кг/м}^2\)).

Регламент HOLZBAU для клинкерной облицовки по XPS:

• Применяется сверхпрочная панцирная щелочестойкая сетка плотностью \(320\dots 340\text{ г/м}^2\);
• Тарельчатые дюбели со стальным сердечником забиваются прямо сквозь свежеуложенную сетку в монолитный бетон цоколя (расход 6–8 шт./м²), создавая жесткую механическую анкеровку армирующего слоя;
• Монтаж плитки выполняется на высокоэластичный плиточный клей классов C2 TE / S1 или C2 S2 по ГОСТ Р 56387 (обладающий деформативностью \(\ge 2,5\dots 5\text{ мм}\) без разрушения шва).

9.2. Монтаж тяжелого натурального камня на независимый каркас / механические анкеры

Натуральный колотый камень (гранит, доломит, известняк, сланец) толщиной 20–40 мм создает колоссальную статическую нагрузку — от \(60\text{ до }110\text{ кг}\) на каждый квадратный метр цокольной плоскости. Приклеивать тяжелый камень на фасадный утеплитель по клеевой технологии категорически запрещено: прочность пенополистирола на разрыв поперек волокон (\(0,1\dots 0,15\text{ МПа}\)) недостаточна, чтобы противостоять сдвигающим усилиям массы камня при циклическом промораживании.

В проектах HOLZBAU отделка натуральным камнем выполняется исключительно по системе вентилируемого цоколя: на монолитное основание через теплоизоляционные терморазрывы крепятся несущие кронштейны из нержавеющей стали, на которые монтируется стальной каркас. Каждая каменная плита удерживается скрытыми механическими кляммерами или анкерами, полностью разгружая теплоизоляционный слой XPS.

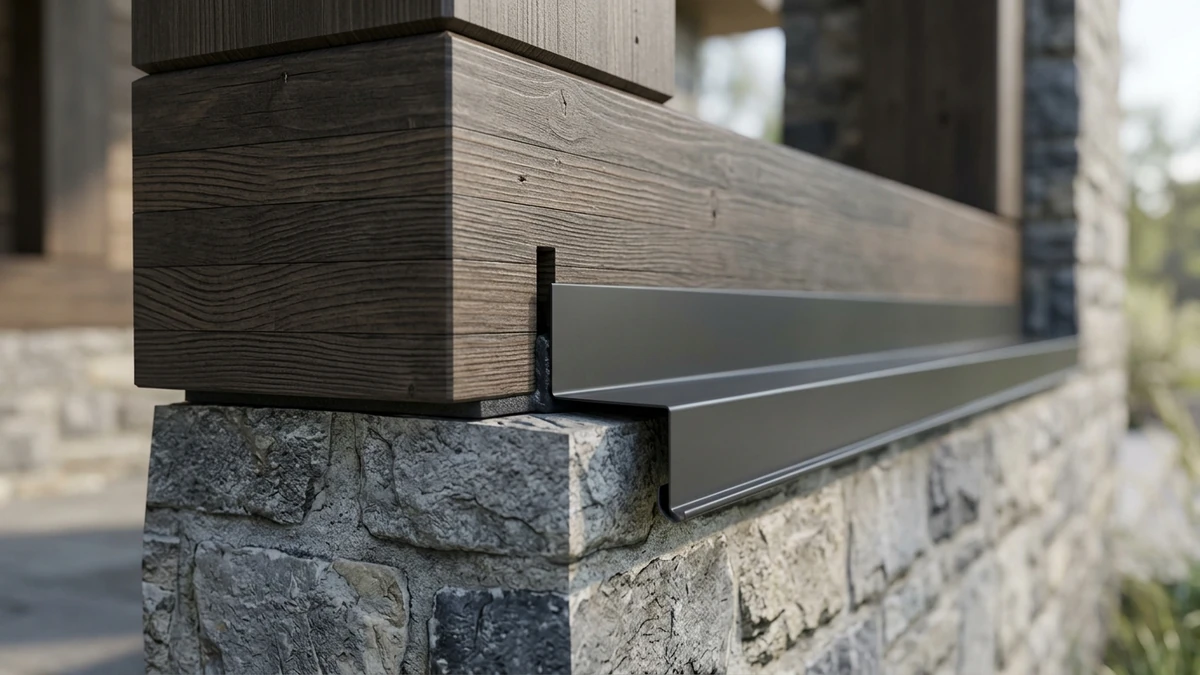

9.3. Правильный узел отлива: уклон \(\ge 15^\circ\), скрытый паз в брусе и полиуретановая герметизация стыка

Металлический отлив (капельник) выполняет критическую водозащитную функцию, предохраняя торец утепленного цоколя и контактный узел окладного венца от стекающих по фасаду дождевых потоков. Классическая ошибка неопытных строителей — прикручивание отлива саморезами прямо к лицевой пласти первого венца внахлест. При такой фиксации вода неизбежно затекает под планку отлива через отверстия крепежа.

Инженерный стандарт узла капельника HOLZBAU:

• Фрезерованный капельный паз: в нижней пласти первого венца из клееного бруса на этапе заводского изготовления или при сборке фрезеруется продольный паз глубиной 12–15 мм и шириной 3 мм под углом \(45^\circ\);
• Конфигурация капельника: отлив изготавливается из оцинкованной стали толщиной 0,55–0,7 мм с долговечным полимерным покрытием (Pural / Quarzit). Верхняя полка отлива отгибается под углом и заводится в паз бруса;
• Герметизация: перед заведением полки капельника паз обеспыливается и заполняется высокомодульным полиуретановым герметиком;
• Уклон и вынос: основная полка отлива имеет проектный уклон не менее \(15^\circ\dots 20^\circ\) от стены, а нижний капельный носик выступает за пределы финишной облицовки цоколя минимум на \(30\dots 50\text{ мм}\), сбрасывая воду строго на покрытие отмостки.

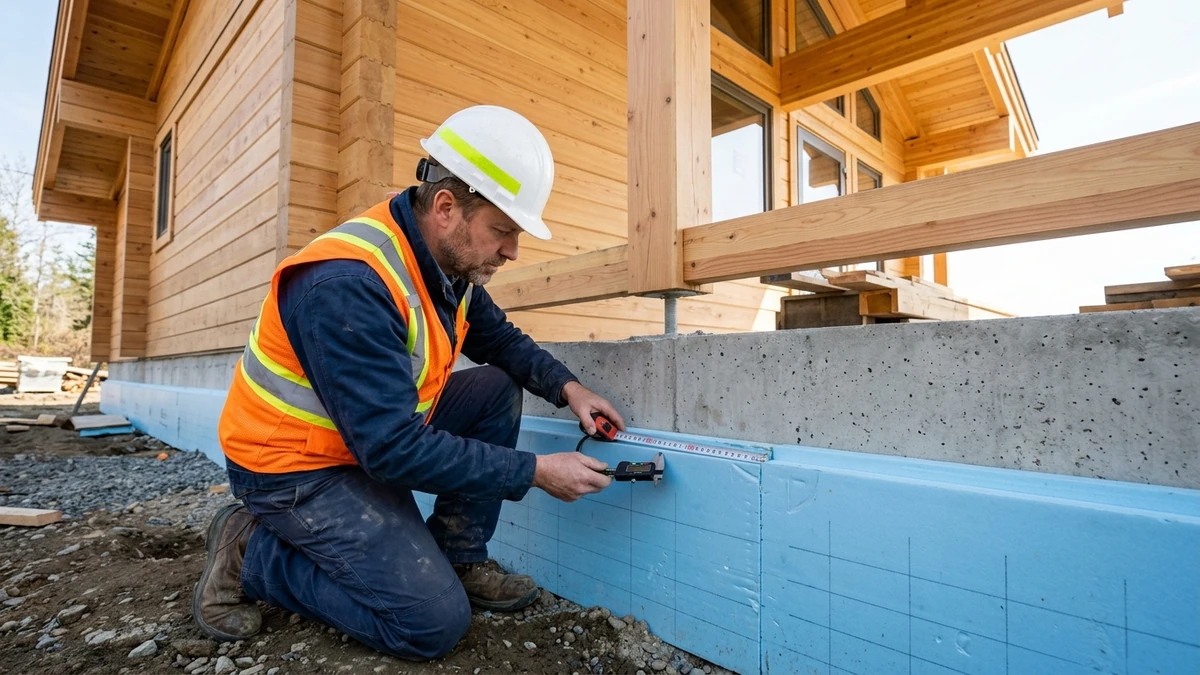

10. Типичные ошибки при утеплении цоколя деревянного дома и чек-лист скрытых работ технадзора

10.1. Топ-7 критических дефектов при устройстве цокольного узла в деревянном доме

Анализ рекламаций в частном домостроении показывает, что до 85% проблем с загниванием первого венца, появлением сырости в углах и промерзанием полов связаны с нарушением базовых строительных регламентов нулевого цикла. Подробно системные дефекты рассмотрены в материале про 5 главных ошибок при строительстве дома из клееного бруса.

Главные дефекты цокольного узла, выявляемые независимой экспертизой:

• 1. Работа с газовой горелкой у смонтированного сруба: прямой риск скрытого тления древесины и грубое нарушение правил противопожарного режима;
• 2. Дюбелирование гидроизоляции в подземной части: механические сквозные отверстия под дюбели ниже уровня земли превращают фундамент в «решето» для грунтовых вод;
• 3. Использование минеральной или базальтовой ваты: намокание волокон от талого снега приводит к потере теплоизоляции и превращению утеплителя в очаг гнили;
• 4. Отсутствие демпферного зазора 10–15 мм: оседающий брус сминает плитку цоколя, вызывая разрушение отделочного слоя;
• 5. Монтаж отлива саморезами в пласть венца: отсутствие капельного паза приводит к протеканию дождевой воды внутрь узла опирания;
• 6. Жесткая анкеровка отмостки к фундаменту: температурные и осадочные подвижки отмостки выламывают куски монолита и рвут плиты XPS;
• 7. Закупоривание продухов в подполье без пароизоляции грунта: накопление почвенной влаги и радона вызывает разрушение балок перекрытия за 1–2 года.

10.2. Чек-лист инструментального контроля и приемки скрытых работ инженером технадзора HOLZBAU

Все работы по гидро- и теплоизоляции цоколя относятся к категории скрытых: после обратной засыпки грунта и монтажа финишной отделки проконтролировать их качество без разрушения конструкций невозможно. Инженеры службы технического надзора HOLZBAU проводят пооперационную приемку с составлением обязательного Акта освидетельствования скрытых работ и фотофиксацией каждого этапа.

11. Смета и стоимость утепления цоколя под ключ в 2026 году: пакеты «Базовый», «Комфорт» и «Премиум HOLZBAU»

11.1. Структура затрат и физические объемы работ для типового дома 140 м² (периметр 48 пог. м)

Формирование сметной стоимости утепления нулевого цикла базируется на точных геометрических замерах проектных плоскостей. В качестве прозрачного примера рассмотрим типовой двухэтажный загородный дом из клееного бруса площадью \(140\text{ м}^2\) с габаритами \(12\times 12\text{ м}\) (периметр наружных стен равен \(48\text{ пог. м}\)).

Физические объемы строительно-монтажных работ для такого дома составляют:

• Высота вертикального утепления цоколя: надземная часть 0,5 м плюс заглубление под уровень отмостки 0,3 м — суммарная проектная высота \(H = 0,8\text{ м}\);
• Площадь вертикальной теплоизоляции цоколя: \(48\text{ пог. м} \times 0,8\text{ м} = \mathbf{38,4\text{ м}^2}\);
• Площадь утепленной отмостки: при ширине 1,0 м с учетом наружных угловых уширений (\(4\times 1,0\text{ м}^2\)) площадь составляет \(\mathbf{52,0\text{ м}^2}\);
• Погонаж металлического капельника-отлива: строго по периметру здания — \(\mathbf{48\text{ пог. м}}\).

Комплексный анализ расходов на нулевой цикл подробно разобран в исследовании стоимости строительства дома из клееного бруса.

11.2. Сравнительная матрица пакетов «Базовый», «Комфорт» и «Премиум HOLZBAU» по внутреннему прайсу 2026 года

Строительная компания HOLZBAU формирует сметы на основе открытых базовых расценок строительного сезона 2026 года для Московского региона. В договоре подряда фиксируется твердая договорная цена без скрытых доплат, а на все выполненные строительно-монтажные работы предоставляется официальная гарантия сроком 5 лет (расчетная долговечность плит XPS по климатическим испытаниям НИИСФ РААСН составляет не менее 40–50 лет).

11.3. Экономическое сопоставление: утепление на этапе строительства vs раскопка готового дома

Нередко заказчики пытаются сэкономить на этапе возведения фундамента, откладывая гидро- и теплоизоляцию цоколя «на потом». Инженерно-экономический аудит HOLZBAU наглядно демонстрирует ошибочность такой стратегии:

• Утепление на этапе нулевого цикла: котлован или траншеи уже открыты экскаватором, доступ к монолитным стенам свободный, работы выполняются параллельно с монтажом дренажа и обратной засыпкой. Дополнительные затраты на земляные работы равны нулю;
• Утепление уже построенного дома: требует ручной откопки траншеи по периметру 48 пог. м на глубину до 1 метра вокруг готового здания (риск повреждения корней ландшафтных деревьев, демонтаж чистовых мощений и дорожек, ручной вывоз грунта на тачках, повторная мойка и сушка загрязненного бетона).

По фактическим сметным данным, повторная раскопка и утепление цоколя вокруг эксплуатируемого дома обходится заказчику в 2,2–2,8 раза дороже, чем плановое выполнение тех же операций на стадии строительства фундамента. Готовые инженерные решения для любого рельефа представлены в проектах домов из клееного бруса HOLZBAU.
