Кровля деревянного дома требует независимой кинематики стропил на скользящих опорах.
При естественной усадке фронтонов на 1–1,5% жесткое крепление стропил к мауэрлату неизбежно рвет крепеж или выгибает стены наружу. Только шарнирно-подвижная схема с прогонами из клееного бруса гарантирует сохранность геометрии и герметичность кровельного пирога на десятилетия.

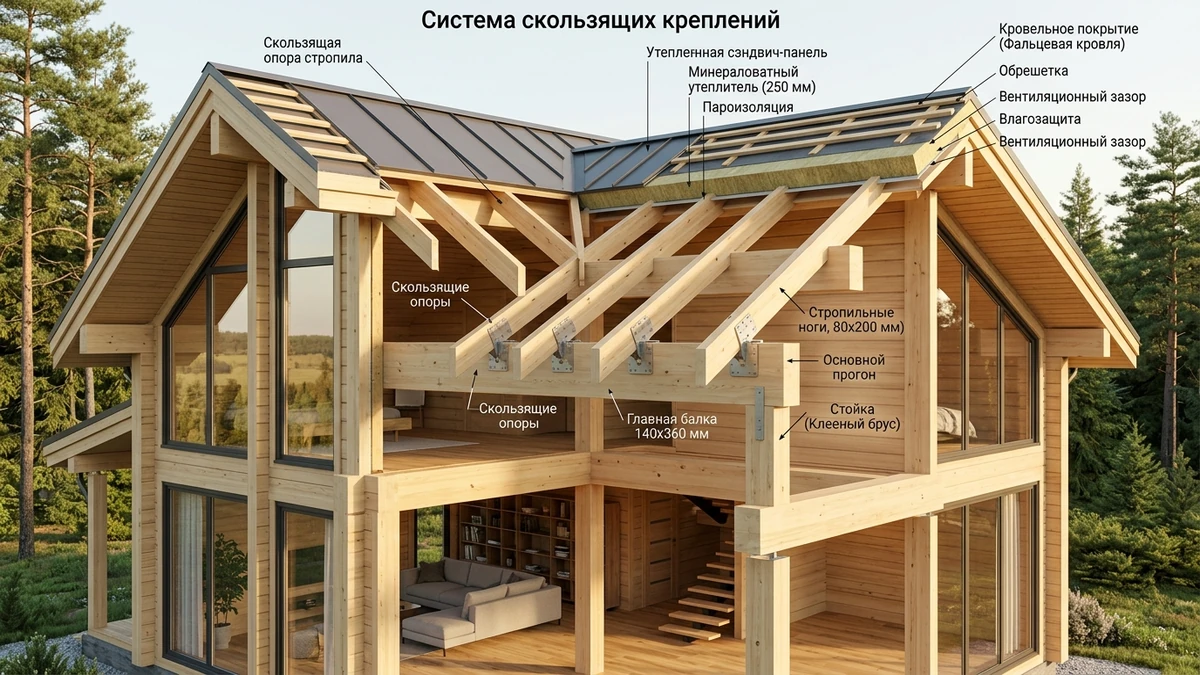

Стропильная система деревянного дома из клееного бруса представляет собой динамическую кинематическую конструкцию, функционирующую в неразрывной механической связи с несущими стенами сруба. В отличие от каменных или каркасных строений со статичным основанием, деревянный дом подвержен высотным деформациям: гравитационному уплотнению межвенцовых швов и естественной усадке древесины при выходе на эксплуатационное влажностное равновесие. При опускании конькового прогона геометрия треугольника кровли непрерывно трансформируется, изменяя углы наклона скатов и проектное расстояние между точками опирания.
Жесткая фиксация стропильных ног к верхним венцам или мауэрлату стальными уголками и саморезами является грубейшей строительной ошибкой. При осадке конька на 30–50 мм жестко закрепленные стропила превращаются в мощные рычаги: они создают горизонтальный распор, буквально выдавливая верхние венцы стен наружу, либо зависают на коньке с раскрытием щелей в пазах бруса и разрывом подкровельных гидроизоляционных пленок. Сохранить геометрию крыши и герметичность дома способна только безраспорная система на шарнирно-подвижных скользящих опорах.
В этом экспертном руководстве главный архитектор строительной компании HOLZBAU Дмитрий Волков детально анализирует устройство и кинематику стропильной системы деревянного дома: от нормативного сбора снеговых и ветровых нагрузок по СП 20.13330.2016 и расчета сечений по СП 64.13330.2017 до регламента монтажа скользящих узлов, устройства карнизных свесов на кобылках и прозрачной сметы кровельных работ под ключ в 2026 году.
1. Анатомия скатной крыши: элементы стропильной системы и путь передачи нагрузок
Стропильная система деревянного дома состоит из стропильных ног (сечением 50×200 или 70×240 мм), конькового прогона и промежуточных слег из клееного бруса, верхнего опорного венца стены, шарнирных коньковых пластин, скользящих опор и выносных кобылок. В отличие от каменных построек с жестким армопоясом, в доме из клееного бруса вертикальная нагрузка передается через коньковый прогон на внутренние стены или опорные столбы с винтовыми компенсаторами усадки, полностью исключая горизонтальный распор на наружные стены.

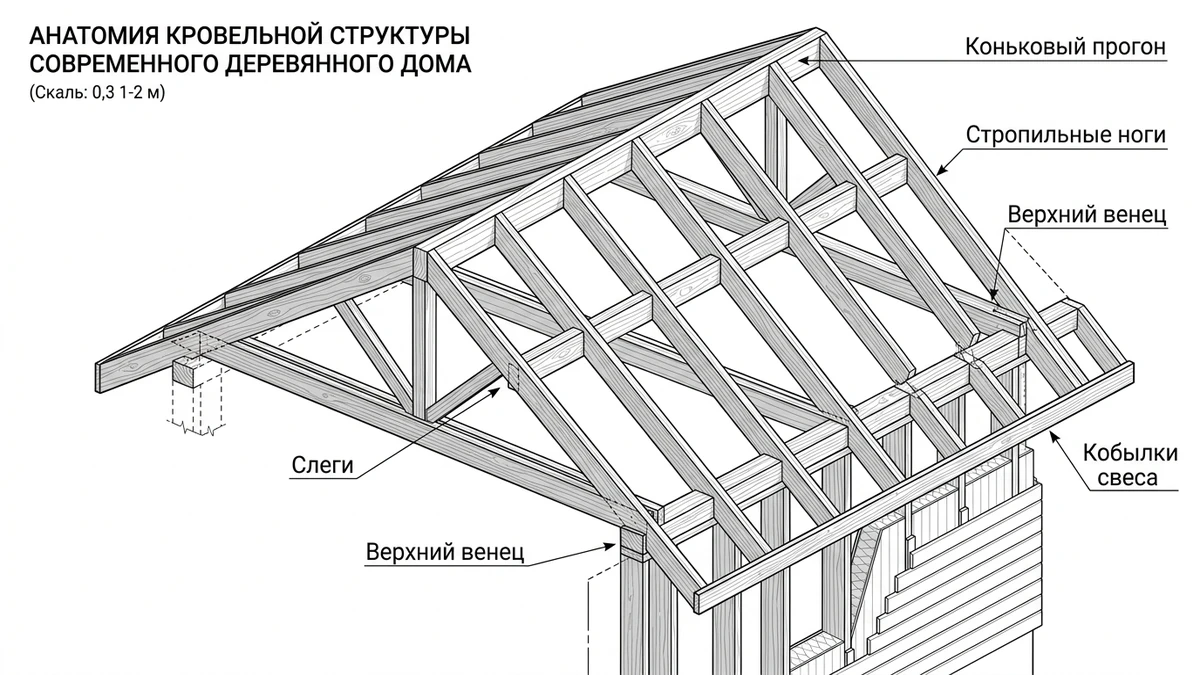

1.1. Силовой каркас: стропильные ноги, коньковый прогон, подстропильные слеги и мауэрлатный венец
Конструктив скатной крыши дома из клееного бруса проектируется как пространственная балочная система, каждый элемент которой выполняет строго разграниченную механическую роль. В отличие от типовых каркасных ферм, где узлы соединены жестко на металлозубчатых пластинах, в брусовом здании силовой каркас крыши сохраняет контролируемую кинематическую подвижность относительно внешних стен.
Несущий остов стропильной системы деревянного дома формируют четыре базовых компонента:
- Стропильные ноги (стропила): наклонные балки из сухой строганой доски сечением 50×200 мм или клееного конструкционного бруса 70×240 мм. Стропила воспринимают распределенный вес кровельного пирога, снеговую шапку и ветровой напор, передавая суммарное усилие на опорные точки. Шаг установки стропильных ног в типовых и индивидуальных проектах домов из клееного бруса HOLZBAU составляет 590 мм в свету для плотной укладки плитного базальтового утеплителя без подрезки.
- Коньковый прогон (конек): центральная горизонтальная клееная балка мощного сечения (от 160×280 до 200×400 мм), уложенная в вершине кровельного ската. Коньковый брус опирается на брусовые фронтоны и внутренние несущие стены (несущая способность которых закладывается еще при выборе типа фундамента для деревянного дома), выступая верхней шарнирной опорой для обеих стропильных плоскостей.
- Подстропильные прогоны (слеги): промежуточные продольные балки из клееного бруса, врезаемые в тело брусовых фронтонов параллельно коньку. Слеги монтируются при длине стропильного ската свыше 4,0–4,5 метров. Их задача — перехватить пролет, исключить опасный прогиб стропильных ног и разгрузить нижние опорные узлы.
- Верхний опорный венец (мауэрлатный брус): верхний ряд клееного бруса наружных стен, служащий нижней опорой стропильной ноги. В деревянном домостроении отдельный мауэрлатный брус не устанавливается: его функцию выполняет верхний стеновой брус, закрепленный к нижележащим венцам глухарями или пружинными узлами «Сила».
Для изготовления силовых прогонов и стропильных элементов применяется отборная древесина хвойных пород (сосна, ель) влажностью 10–12%, соответствующая классу прочности С24 по ГОСТ 33080-2014. Применение древесины естественной влажности для стропил деревянного дома категорически недопустимо: высыхание досок в замкнутом кровельном пироге вызывает их коробление, винтообразное скручивание и локальное повреждение пароизоляционных мембран.
| Элемент конструкции | Типовое сечение и материал | Функциональное назначение | Особенности работы в доме из бруса |
|---|---|---|---|
| Коньковый прогон | Клееный брус 160×280 – 200×400 мм (сосна/ель, С24) | Верхняя шарнирная опора стропильных пар | Опирается на фронтоны и внутренние столбы; оснащается винтовыми домкратами |
| Стропильные ноги | Сухая доска 50×200 мм / клееный брус 70×240 мм | Несущая основа ската и утеплителя | Свободно смещаются по верхнему венцу на скользящих металлических опорах |
| Подстропильные слеги | Клееный брус 140×200 – 160×240 мм | Промежуточная разгрузка пролетов свыше 4,0 м | Врезаются во фронтоны; стропила опираются через скользящие пазы или накладки |
| Верхний венец (мауэрлат) | Клееный брус 200×185 – 240×260 мм | Прием вертикальных опорных реакций стропил | Воспринимает строго вертикальное давление; защищен от горизонтального распора |
| Выносные кобылки | Обрезная сухая доска 50×150 / 50×200 мм | Формирование карнизного выноса 800–1200 мм | Наращиваются на хвосты стропил; облегчают регулировку прямолинейности карниза |
| Коньковые накладки | Перфорированная сталь 2,5–3,0 мм / шпильки М12–М16 | Шарнирное парное сопряжение стропил | Обеспечивают свободное вращение угла при высотной осадке конькового узла |
1.2. Путь передачи нагрузок: почему распор разрушает стены из бруса и как работает гравитационный вектор
Статическая схема распределения механических усилий в скатной крыше определяется законами строительной механики. Внешняя распределенная нагрузка от собственного веса кровельного пирога и снегового покрова действует на стропильную ногу вертикально вниз. В плоскости наклонного ската с углом наклона α гравитационный вектор раскладывается на две составляющие: нормальную (прижимающую) силу N = Q · cos α и скатную (сдвигающую) силу T = Q · sin α.
В каменных и блочных домах со сплошным железобетонным поясом скатную составляющую часто гасят жестким креплением стропила к мауэрлату, превращая конструкцию в распорную систему. В деревянном домостроении передача даже минимального горизонтального распора на стены недопустима. Стены из клееного бруса обладают огромной несущей способностью на вертикальное сжатие, но абсолютно не рассчитаны на горизонтальный изгиб наружу.
В деревянном доме с брусовыми стенами передача бокового распора строго запрещена. В отличие от кирпичной кладки, верхний венец деревянной стены не связан монолитным бетоном, а удерживается только нагелями и силой трения собственного веса. Появление нескомпенсированного горизонтального усилия величиной всего 3,0–5,0 кН (300–500 кг) на погонный метр приводит к выгибанию наружных стен, перекосу стропил и раскрытию межвенцовых щелей.
Для полного исключения распора инженеры HOLZBAU проектируют стропильную систему по безраспорной схеме с двумя шарнирными опорами: неподвижной (или подвижной вдоль ската) шарнирной опорой в коньке и скользящей шарнирной опорой на карнизе. В такой схеме коньковый прогон принимает на себя до 50% всей массы кровли и снега, передавая ее строго вертикально через систему столбов и внутренних перегородок прямо на фундамент.
Внутренние опорные столбы, поддерживающие коньковый прогон в проектах домов из клееного бруса HOLZBAU, оснащаются усиленными винтовыми компенсаторами усадки (домкратами). Поскольку вертикальные столбы вдоль волокон практически не дают усадки (менее 0,1%), а горизонтально уложенный брус наружных стен дает осадку 1–1,5%, регулировка домкратов позволяет синхронизировать положение конька со стенами и гарантировать нулевое распорное воздействие на протяжении всего жизненного цикла здания.
2. Конструктивные схемы стропил: наслонные и висячие системы для деревянного дома
Для домов из клееного бруса с фронтонами из бруса оптимальна безраспорная наслонная стропильная система, опирающаяся на коньковый и подстропильные прогоны со скользящими опорами на карнизе. Висячие стропила с затяжкой допустимы только на каркасных фронтонах или малых пролетах (до 6 м). На брусовых фронтонах висячая система при осадке стен приводит к зависанию затяжек и растрескиванию венцов.
2.1. Безраспорные наслонные стропила: принцип работы, прогоны и разгрузка стен
В современном деревянном домостроении наслонная схема стропил признана безальтернативным инженерным стандартом надежности. Конструктивно наслонная стропильная нога представляет собой наклонную балку, имеющую как минимум две независимые точки опирания: в верхней точке она опирается на коньковый прогон, а в нижней — на верхний стеновой венец сруба.
Принципиальное преимущество наслонной схемы заключается в возможности организации кинематически безраспорной работы каркаса крыши. В строительной механике конструкция считается безраспорной, если опорные реакции от вертикальных гравитационных воздействий не вызывают горизонтальных усилий, стремящихся раздвинуть стены в стороны. Для реализации этого принципа инженеры HOLZBAU наделяют узлы стропильной системы двумя степенями свободы:
- Вращательная степень свободы в коньке: стропильные ноги соединяются встык или внахлест на болтовом шарнире. При высотном смещении конька стропила свободно проворачиваются вокруг шарнирной оси без возникновения защемляющего изгибающего момента.
- Линейная степень свободы на карнизе: нижняя пятка стропила опирается на верхний венец через заводские стальные скользящие опоры (ползуны). При опускании конька стропило плавно съезжает вдоль ската наружу, исключая передачу горизонтального давления на стену.
При длине стропильного ската более 4,0 метров наслонная система усиливается промежуточными подстропильными прогонами (слегами). Слеги перехватывают изгибающие моменты в середине пролета стропила, передавая промежуточные реакции на поперечные брусовые перерубы и фронтоны. В результате несущие стены воспринимают исключительно вертикальное сжатие — режим, в котором клееный брус обладает максимальной расчетной прочностью (до 13–15 МПа вдоль волокон).

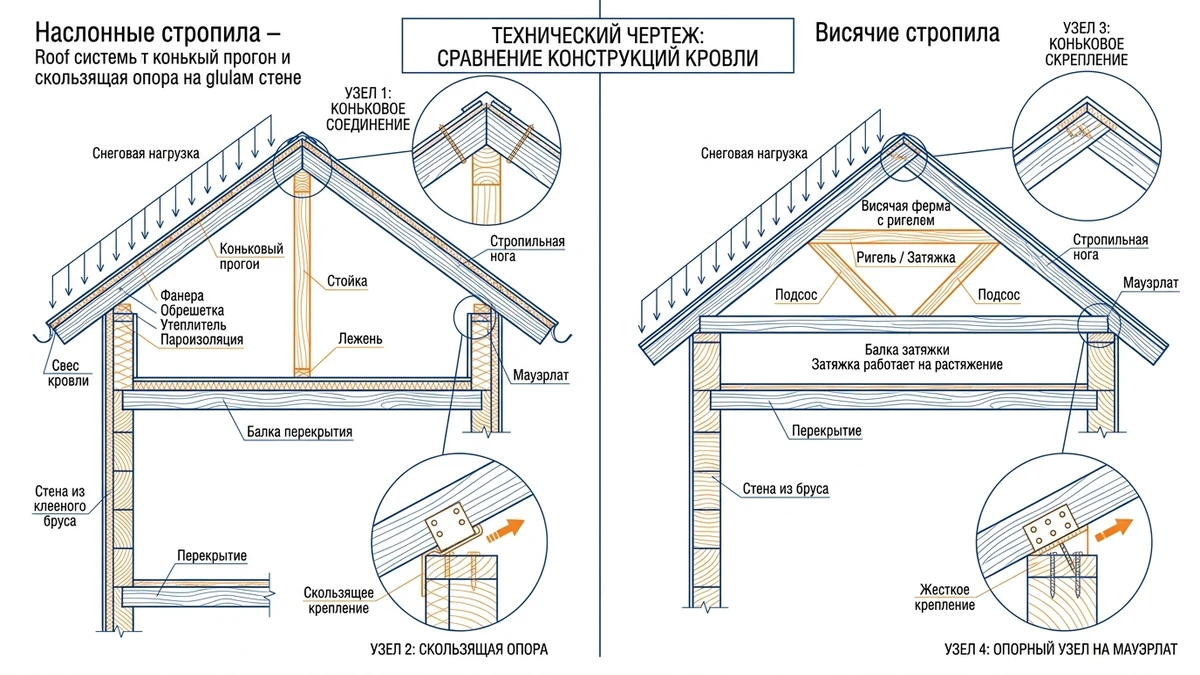

| Параметр сравнения | Безраспорная наслонная система | Висячая система с затяжкой |
|---|---|---|
| Горизонтальный распор на стены | 0 кН (полностью отсутствует): вертикальные реакции гасятся коньком и стенами. | Высокий риск распора: при прогибе затяжки передает на стены до 10–15 кН распорного усилия. |
| Поведение при усадке брусовых стен | Идеальное: шарниры и скользящие опоры плавно компенсируют высотную деформацию. | Критическое: жесткий треугольник фермы зависает над оседающим брусовым фронтоном. |
| Максимальный пролет без опор | До 9–12 метров при использовании мощных клееных прогонов и промежуточных слег. | Ограничен 6,0 метрами: при больших пролетах затяжка провисает и требует подвесов. |
| Совместимость со «вторым светом» | 100% совместимость: прогоны и стропила формируют выразительный открытый интерьер. | Несовместима: горизонтальные затяжки и ригели перерезают открытый объем помещения. |
| Сложность и стоимость монтажа | Требует монтажа тяжелого конькового бруса, но гарантирует безаварийную службу кровли. | Меньший расход массивного бруса, но высокий риск аварийного ремонта и переделки кровли. |
| Инженерный вердикт HOLZBAU | Базовый стандарт: обязательно для всех домов из клееного бруса с брусовыми фронтонами. | Ограниченное применение: допустима только для каркасных фронтонов и гаражей. |
2.2. Висячие стропила с затяжкой: где они допустимы и почему опасны при брусовых фронтонах
Висячая стропильная система представляет собой жесткую замкнутую треугольную ферму. Стропильные ноги опираются исключительно друг на друга в коньковом узле и на наружные стены здания, а промежуточная коньковая балка отсутствует. Возникающий колоссальный распор воспринимается горизонтальным элементом — нижней затяжкой (ригелем), которая работает на растяжение и связывает основания стропильных ног.
В каменных зданиях или каркасных домах висячие стропила являются экономичным решением. Однако в домах из клееного бруса с фронтонами, собранными из бруса, применение висячих стропил приводит к тяжелым конструктивным авариям (это грубое нарушение входит в список критических дефектов, разобранных в статье 5 главных ошибок при строительстве дома из клееного бруса и как их избежать). Причина кроется в несовместимости деформаций жесткого треугольника и живого деревянного сруба:
- Конфликт усадочных высот: фронтон из клееного бруса высотой 3,0 метра в процессе усушки и гравитационной осадки опускается на 30–45 мм. Висячая стропильная ферма является геометрически неизменяемым жестким треугольником и высотной усадки не дает вообще. В результате кровля зависает на наружных углах, между скатами и фронтоном образуются сквозные щели толщиной в несколько сантиметров, а нижние венцы фронтона расклиниваются и деформируются.
- Провисание затяжек на больших пролетах: при ширине здания свыше 6 метров деревянная затяжка начинает прогибаться под собственным весом. Для ее удержания требуется введение вертикальной стойки (бабки) и подкосов, что перегружает чердачное пространство и исключает возможность организации жилой мансарды.
Применение висячих стропил в практике компании HOLZBAU строго ограничено: их монтаж допускается только в хозяйственных постройках с безусадочными каркасными фронтонами, обшитыми имитацией бруса, либо в проектах, где применен инновационный безусадочный клееный брус со стабильной вертикальной геометрией.
2.3. Комбинированные схемы для домов со вторым светом и сложными ендовами
В современной архитектуре загородного жилья преобладают планировки со «вторым светом» — просторные гостиные с высотой потолка от 5 до 8 метров, где стропильная система остается полностью открытой в интерьере. В таких проектах устройство горизонтальных затяжек или промежуточных перекрытий недопустимо с эстетической точки зрения.
Для перекрытия больших открытых пространств инженеры HOLZBAU проектируют комбинированные схемы на основе большепролетных клееных балок. В каталоге проектов домов из клееного бруса HOLZBAU коньковые и подстропильные прогоны сечением до 200×440 мм перекрывают безопорные пролеты длиной 8–10 метров. Нагрузка от таких гигантских балок передается на опорные клееные столбы, оснащенные скрытыми винтовыми домкратами высокой грузоподъемности (до 15–20 тонн).
Особую сложность в деревянном доме представляют узлы ендов (внутренних углов пересечения скатов) и вальм многощипцовых кровель:
- Диагональные накосные и ендовные ноги: имеют больший пролет и меньший угол наклона, чем рядовые стропила, воспринимая повышенную снеговую нагрузку в снеговых мешках. Их сечение рассчитывается с коэффициентом запаса 1,5–1,8 относительно рядовых стропил (применяются сдвоенные доски 2×50×250 мм или клееный брус 100×250 мм).
- Шарнирно-подвижное сопряжение нарожников: короткие стропильные ноги (нарожники), примыкающие к ендове, не фиксируются жестко саморезами. Они монтируются на специализированных шарнирных креплениях с возможностью скольжения, компенсируя сложную пространственную усадку смежных ендовных скатов.
3. Физика усадки стен и расчет перемещения стропил на скользящих опорах
Величина продольного перемещения стропильной ноги на карнизе рассчитывается по тригонометрической формуле ΔL = ΔH / sin α, где ΔH — вертикальная усадка конька (1,0–1,5% высоты сруба), а α — угол наклона ската. При усадке конька 37 мм стропило сдвигается на 108 мм при уклоне 20°, на 74 мм при 30° и на 52 мм при 45°. Для монтажа применяются усиленные скользящие опоры с запасом хода от 120–160 мм.
3.1. Кинематика скольжения: формула перемещения стропила ΔL = ΔH / sin α
Клееный брус глубокой камерной сушки (равновесная влажность 10–12%) обладает стабильной геометрией, однако древесина остается природным гигроскопичным материалом. Вдоль волокон древесина практически не меняет линейных размеров (усадка менее 0,1%), но поперек волокон в процессе эксплуатационного влагообмена и гравитационной осадки сруба суммарное высотное сжатие составляет от 1,0% до 1,5% (10–15 мм на один метр высоты стены; подробную физику и графики осадки читайте в статье усадка домов из клееного бруса).
В типовом деревянном доме с мансардой или рублеными фронтонами суммарная высота брусовой кладки от уровня мауэрлата до конькового прогона составляет 2,5–3,5 метра. В результате естественной осадки коньковый брус опускается по вертикали на величину ΔH = 25–50 мм (в базовом инженерном расчете HOLZBAU для дома с высотой конька 3,0 м принимается ΔH = 37 мм). Так как длина стропильной ноги постоянна, опускание вершины треугольника крыши неизбежно приводит к развороту стропила в коньковом шарнире и выталкиванию его нижней части наружу вдоль плоскости ската.
Точная кинематическая величина линейного смещения карнизного конца стропила рассчитывается по формуле:
ΔL = ΔH / sin α
где ΔL — величина продольного перемещения стропильной ноги по верхнему венцу (мм), ΔH — абсолютная вертикальная осадка конькового прогона (мм), а α — проектный угол наклона кровельного ската к горизонту. Данная тригонометрическая зависимость наглядно демонстрирует парадоксальное правило кровельной механики: чем более пологой проектируется крыша (чем меньше угол α), тем большее линейное смещение обязана отработать скользящая опора.
| Угол ската (α) | Значение sin α | Ход ΔL при ΔH = 25 мм (1 этаж) | Ход ΔL при ΔH = 37 мм (мансарда) | Ход ΔL при ΔH = 50 мм (2 этажа) | Рекомендуемый тип скользящей опоры |
|---|---|---|---|---|---|
| 20° | 0,342 | 73 мм | 108 мм | 146 мм | Усиленная закрытая KSL 160 мм (с запасом хода) |
| 30° | 0,500 | 50 мм | 74 мм | 100 мм | Стандартная KPS / усиленная KSL 120–160 мм |
| 40° | 0,643 | 39 мм | 58 мм | 78 мм | Стандартная открытая KPS 100–120 мм |
| 45° | 0,707 | 35 мм | 52 мм | 71 мм | Стандартная открытая KPS 100 мм |
3.2. Заводские скользящие опоры: открытые уголки, закрытые ползуны и длина хода (90–160 мм)

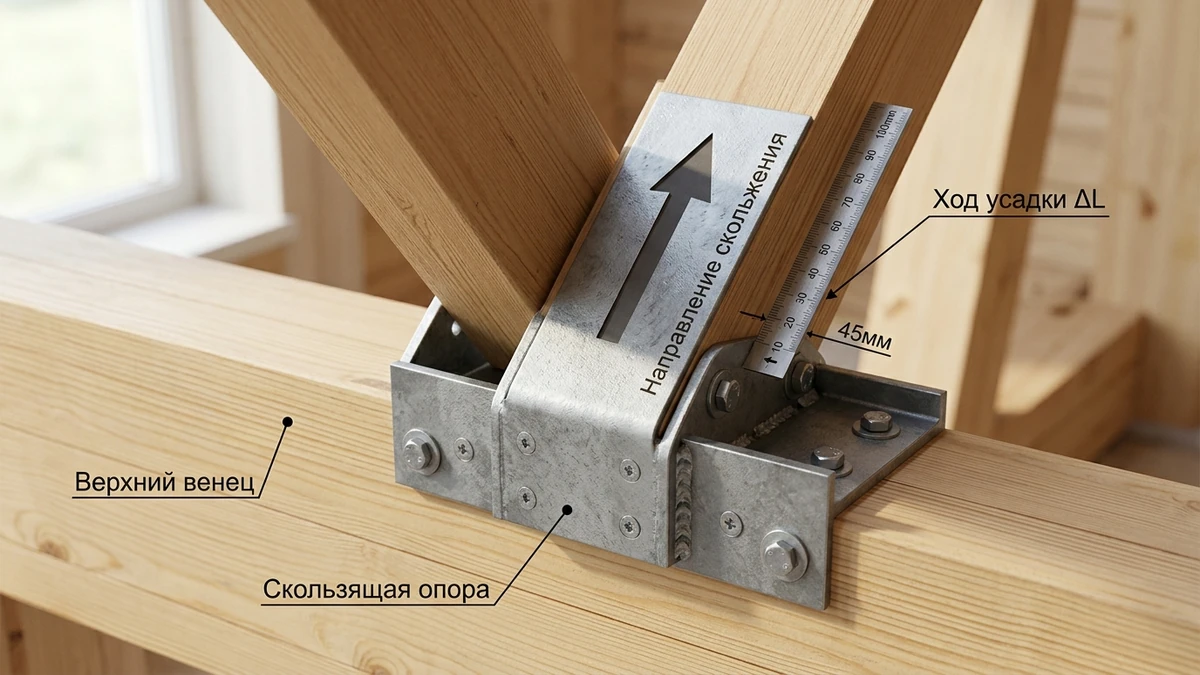

Скользящая опора стропил («скользячка») представляет собой двухкомпонентный шарнирно-подвижный крепежный узел, состоящий из неподвижного опорного уголка, прикрепляемого к верхнему венцу стены, и подвижной направляющей пластины, фиксируемой на боковой грани стропильной ноги. В деревянном домостроении применяются два основных типа таких опор:
- Открытые скользящие уголки (тип KPS / KPO): направляющая планка свободно скользит в открытом пазу опорного уголка. Обеспечивают минимальное трение, но требуют монтажа страховочных уголков при экстремальных ветровых нагрузках для исключения бокового смещения.
- Закрытые скользящие опоры (тип KSL / KSS): направляющая пластина охвачена замкнутой стальной скобой. Закрытый контур исключает срыв стропила даже при сильном ветровом отсосе (подъемной силе ветра) и перекосах при сейсмических или снеговых асимметричных нагрузках.
Все элементы скользящих опор изготавливаются из конструкционной оцинкованной стали марки 08пс толщиной 2,0–2,5 мм с плотностью цинкового покрытия не менее 275 г/м² методом горячего цинкования по ГОСТ 9.307-89. Стандартный модельный ряд заводских опор выпускается с полезной длиной рабочего хода 90, 120, 160 и 200 мм. При выборе крепежа инженеры закладывают коэффициент запаса хода не менее 1,3–1,5 к расчетному значению ΔL.
3.3. Ошибки монтажа «скользячек»: заклинивание, саморезы вместо гвоздей и перекос осей
Нарушение технологии установки скользящих опор способно полностью заблокировать подвижность стропильной системы, превратив ее в аварийную распорную конструкцию. Анализ рекламаций на строительном рынке выявил три наиболее опасные и распространенные ошибки:
- Крепление калеными саморезами: черные фосфатированные или желтые универсальные саморезы обладают высокой твердостью, но нулевой пластичностью на срез. При возникновении скатного сдвигающего усилия шляпки саморезов мгновенно отламываются. Согласно СП 64.13330.2017, монтаж скользящих опор разрешен исключительно на специальные оцинкованные ершеные анкерные гвозди диаметром 4,0 мм с конической головкой по ГОСТ 4028-63 либо на конструкционные саморезы с гладким телом под шляпкой.
- Угловой перекос направляющей пластины: если пластина закреплена на стропильной ноге не строго параллельно вектору ската, а под углом даже в 2–3 градуса, при первом же сантиметре усадки планка намертво заклинивает в проушине уголка. Стропило перестает двигаться и начинает выворачивать верхний брус стены.
- Вырубка опорного зуба в брус: плотники, привыкшие к каменным домам, по инерции делают глубокую врубку стропила в мауэрлатный венец. Пятка стропила упирается в древесину сруба, наглухо блокируя продольное скольжение независимо от наличия установленной сверху металлической опоры.
При монтаже скользящих опор технадзор HOLZBAU контролирует соосность направляющей пластины со стропильной ногой с помощью лазерного нивелира с допуском отклонения не более 1 мм. Запрещается врезать стропильную ногу в брус или закручивать саморезы в тело направляющей планки. Все скользящие опоры монтируются строго парами с обеих сторон каждого стропила при уклоне менее 25° или при шаге стропил свыше 800 мм.
4. Узлы сопряжения: шарнирный конек, кобылки карнизного свеса и винтовые компенсаторы
В деревянном доме коньковый узел стропил выполняется строго шарнирным: стропила соединяются встык через оцинкованные пластины с одним болтом либо внахлест на шпильке М14–М16 без жесткой фиксации к коньковому прогону. Карнизные свесы 800–1200 мм формируются прибиваемыми кобылками, а вертикальные столбы оснащаются винтовыми компенсаторами усадки с шагом регулировки 10–15 мм в год.

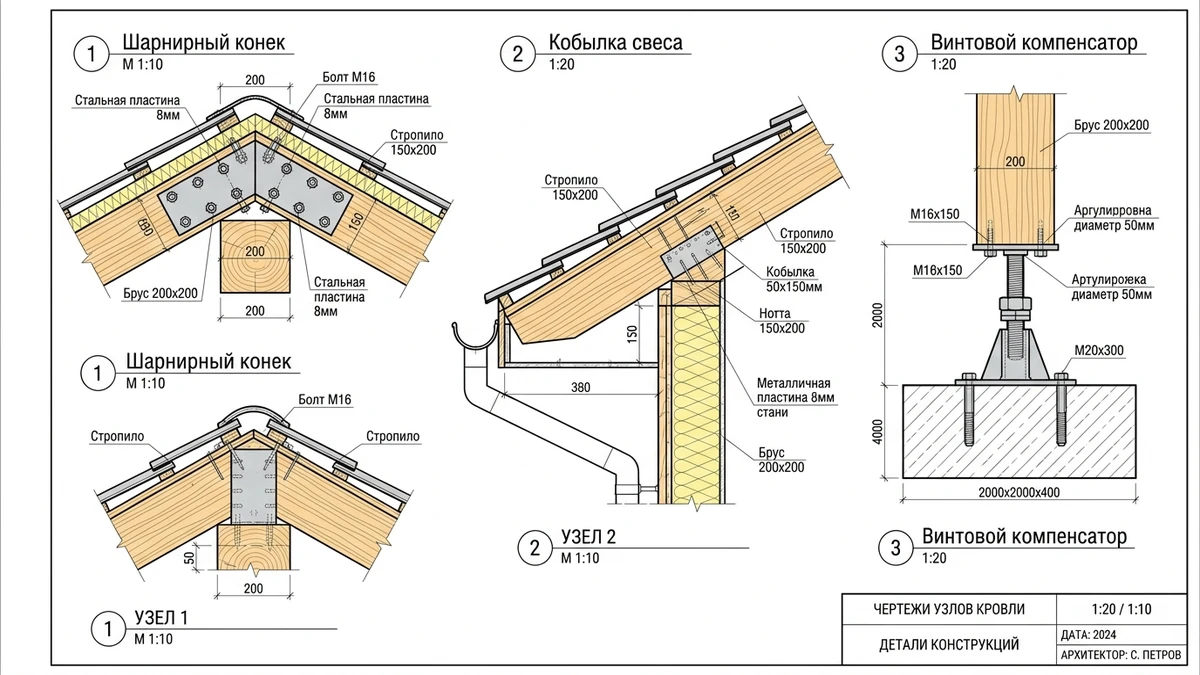

4.1. Коньковый шарнирный узел: монтаж встык через пластины и внахлест на шпильке
Верхнее сопряжение стропильных ног над коньковым прогоном является главным шарнирным центром всей кровельной системы. При вертикальной усадке стен угол наклона стропил α непрерывно уменьшается (скаты становятся более пологими на доли градуса). Если закрепить стропила в коньке жестко треугольными фанерными косынками или стальными уголками на саморезах, в зоне конька возникнет критический изгибающий момент, который вырвет крепеж или расколет стропильные доски вдоль волокон.
В инженерной практике HOLZBAU применяются две проверенные схемы конькового сопряжения стропил с одной степенью свободы на вращение:
- Шарнирное соединение встык на стальных пластинах: торцы противоположных стропильных ног подрезаются вертикально под проектный угол и сводятся встык с демпферным зазором 5–10 мм. С обеих сторон стропильной пары устанавливаются оцинкованные перфорированные пластины толщиной 2,5–3,0 мм, через которые пропускается центральный болт М14–М16 класса прочности 8.8. Стропильные ноги фиксируются к пластинам ершеными гвоздями, образуя надежный шарнир с возможностью свободного раскрытия угла при осадке дома.
- Шарнирное соединение внахлест на сквозной шпильке: стропильные ноги укладываются на коньковый прогон бок о бок с взаимным перехлестом. В точке перекрещивания сверлится сквозное отверстие, через которое стропила стягиваются оцинкованной шпилькой М14–М16 с увеличенными усиленными шайбами по DIN 9021 и двумя самоконтрящимися гайками. При опускании конька стропила плавно поворачиваются вокруг шпильки как лезвия ножниц.
Стропильные пары укладываются на коньковый брус через слой рулонной гидроизоляции (битумно-полимерный материал или вспененный полиэтилен) для исключения скрипа при микродвижениях. Жесткая прикрутка стропил к самому коньковому брусу категорически запрещена: стропила должны свободно опираться на него под действием собственного веса и снеговой нагрузки.
| Узел сопряжения | Конструктивное решение | Крепежные элементы | Степень свободы узла | Регламент технадзора HOLZBAU |
|---|---|---|---|---|
| Коньковый шарнир | Соединение встык или внахлест на болтовой оси | Шпилька М14–М16 (кл. пр. 8.8), шайбы DIN 9021, пластины 2,5 мм | Вращение в вертикальной плоскости (Δα до 3–5°) | Демпферный зазор в стыке 5–10 мм; отсутствие жесткой связи с коньком |
| Опирание на слеги | Плоское скользящее опирание без глубокой врубки | П-образные скобы или пластины с овальным пазом | Продольное линейное скольжение вдоль плоскости ската | Запрет забивки гвоздей в тело слеги через стропило; контроль плоскости |
| Карнизная опора | Скользящая опора закрытого типа (KSL/KSS) | Опоры KSL 120–160 мм, ершеные гвозди 4,0×40 мм | Продольный ход ΔL от 90 до 160 мм наружу ската | Лазерный контроль параллельности оси стропила; запас хода ≥ 30% |
| Карнизный свес | Наращивание выносных кобылок 50×150 мм | Гвоздевой бой 4,0×100 мм (по 4 шт. на сторону) или шпильки М12 | Жесткая фиксация после выставления геометрии | Вылет свеса 800–1200 мм; зазор вентиляции подшива не менее 50 мм |
| Столбы конька | Винтовой компенсатор усадки (лифт) | Шпилька М24–М36, стальные фланцы 150×150×6 мм | Осевая вертикальная регулировка вниз | Регулировочный спуск 10–15 мм в 1-й год; 5–8 мм во 2-й год эксплуатации |
4.2. Опирание на промежуточные слеги: свободное скольжение и скользящие пазы
При длине стропильного ската свыше 4,0 метров промежуточные клееные прогоны (слеги) являются обязательным элементом, предотвращающим прогиб стропил под тяжестью снега. Однако промежуточная опора в брусовом доме создает дополнительную кинематическую сложность: слега врезана во фронтон и оседает вместе с ним, но величина ее усадки меньше усадки конька пропорционально высоте ее расположения.
Если конек опускается на 37 мм, то слега, расположенная на половине высоты фронтона, осядет примерно на 18–20 мм. В результате стропильная нога совершает сложное плоское движение, одновременно проскальзывая и по коньку, и по промежуточной слеге, и по верхнему венцу стены. Любая попытка жестко закрепить стропило к промежуточной слеге стальным уголком или скобой приводит к выгибанию стропила дугой («эффект банана») и отрыву кровельного пирога.
Инженерный стандарт HOLZBAU предписывает выполнять опирание стропила на слегу скользящим. На верхней грани слеги снимается фаска под уклон ската, либо стропило опирается плоскостью на балку через антифрикционную полимерную прокладку. Боковое смещение стропил предотвращается монтажом направляющих стальных уголков с длинным овальным пазом, в котором крепежный болт имеет свободный продольный ход до 50–70 мм.
4.3. Карнизный свес 800–1200 мм на кобылках и винтовые домкраты вертикальных столбов
Широкий карнизный вынос скатной крыши — это визитная карточка респектабельной архитектуры и важнейший конструктивный элемент долговечности деревянного дома. Согласно своду правил СП 64.13330.2017, деревянные фасады требуют надежной защиты от атмосферных осадков. В климатических условиях европейской части России и Сибири карнизный свес менее 600 мм оставляет стены беззащитными перед косыми ливнями: брус намокает, темнеет и подвергается биопоражению. В проектах HOLZBAU ширина карнизных свесов составляет от 800 до 1200 мм, что в сочетании с соблюдением регламента покраски и защиты фасада дома из клееного бруса обеспечивает долговечность древесины без потемнения и шелушения до 15–20 лет.
Для формирования таких мощных свесов никогда не используются выпуски самих несущих стропильных ног. Применение выносных кобылок обусловлено тремя фундаментальными причинами:
- Независимость карнизной линии от усадки: так как стропильная нога на скользящей опоре смещается наружу на 50–108 мм, выпуск самого стропила неизбежно уехал бы вперед, сломав геометрию водосточной системы и лобовой доски. Кобылки монтируются с жесткой привязкой к наружной стене или выставляются по лазеру после завершения первичной регулировки каркаса.
- Экономия конструкционной древесины: для стропил используется массивное дорогостоящее сечение (50×200 или 70×240 мм), тогда как для кобылок достаточно сухой строганой доски сечением 50×150 мм, что снижает общую массу карниза и нагрузку на свес.
- Ремонтопригодность узла: в случае случайного повреждения карниза падающей веткой или снегом замена накладной кобылки выполняется локально за 1 час без разборки основного утепленного ската кровли.
Кобылка крепится к боковой поверхности стропильной ноги гвоздевым боем из 4–5 ершеных гвоздей диаметром 4,0 мм с загибом с обратной стороны либо сквозными болтами М12 с шагом 250 мм. Длина нахлеста кобылки на стропило внутри карниза составляет не менее трех величин выноса свеса.
Все вертикальные деревянные колонны, поддерживающие коньковые балки и прогоны, монтируются строго на винтовых домкратах (компенсаторах усадки) из стали марки Ст3 с резьбой М24–М36. Служба сервиса HOLZBAU осуществляет плановую регулировку домкратов: первый спуск проводится через 3 месяца после монтажа кровли, последующие — каждые 4 месяца в течение первых двух отопительных сезонов. За один цикл домкрат опускается на 10–15 мм до полного выравнивания горизонтали конька.
5. Расчет нагрузок и подбор сечения стропил по СП 20.13330 и СП 64.13330 (Инженерный пример)
Расчет стропил включает сбор постоянных нагрузок (пирог 45–55 кг/м²) и расчетной снеговой нагрузки по СП 20.13330.2016 (для III района Москвы S = 180,6 кг/м² при уклоне 30°). Сечение доски 50×200 мм с шагом 590 мм на пролете 4,0 м проверяется по I ГПС на изгиб (σ = 9,84 МПа ≤ 13,0 МПа) и по II ГПС на предельный прогиб (f = 11,8 мм ≤ 20 мм), обеспечивая запас по несущей способности 24%.
5.1. Сбор нагрузок: постоянные (пирог кровли), снеговые по СП 20.13330 и ветровые воздействия
Проектирование несущего каркаса кровли в компании HOLZBAU базируется на строгом расчете предельных состояний в соответствии с государственными строительными нормами. На каждую стропильную ногу одновременно действуют постоянные гравитационные силы от веса кровельного пирога и переменные климатические воздействия (снеговой покров и ветровой напор).
Сбор нормативных и расчетных нагрузок выполняется послойно:
- Постоянная нагрузка от веса кровельного пирога: включает финишное покрытие (металлочерепица 4,5–5,0 кг/м² либо гибкая черепица со сплошным настилом ОСП-3 12 мм — 14–16 кг/м²), разреженную обрешетку и контробрешетку 50×50 мм (6–8 кг/м²), плитную ветрозащиту МДВП Белтермо 25 мм (4,5 кг/м²), слой базальтового утеплителя 250 мм плотностью 40 кг/м³ (10 кг/м²), пароизоляционную мембрану и внутреннюю обрешетку под отделку (5 кг/м²), а также собственный вес стропильных досок (8–10 кг/м²). Нормативная постоянная нагрузка составляет gн = 48 кг/м² (0,48 кПа), а расчетная с коэффициентом надежности γf = 1,1 равна g = 52,8 кг/м² (0,528 кПа).
- Снеговая нагрузка по СП 20.13330.2016 (с Изменениями 1–4): для III снегового района Российской Федерации (Москва и Московская область) нормативный вес снегового покрова на уровне земли составляет Sg = 1,5 кПа (150 кг/м²). Расчетное значение снеговой нагрузки на горизонтальную проекцию определяется с коэффициентом надежности по нагрузке γf = 1,4: Sгор = Sg · γf = 1,5 · 1,4 = 2,1 кПа (210 кг/м²).
- Коэффициент формы кровли (μ): для двускатной кровли с углом ската α = 30° коэффициент перехода по приложению Б.1 СП 20.13330 равен μ = (60 - 30) / 30 = 1,0. С учетом угла наклона ската расчетная снеговая нагрузка, действующая перпендикулярно стропильной ноге, составляет S = Sгор · cos 30° = 210 · 0,866 = 181,8 кг/м² (1,82 кПа).
При проектном шаге стропильных ног в осях b = 0,64 м (590 мм в свету плюс толщина стропила 50 мм) расчетная погонная линейная нагрузка на одну стропильную балку с учетом сочетания постоянного веса, снега и ветрового давления составляет q = 1,64 кН/м (164 кг/пог. м), а нормативная погонная нагрузка равна qн = 1,18 кН/м.

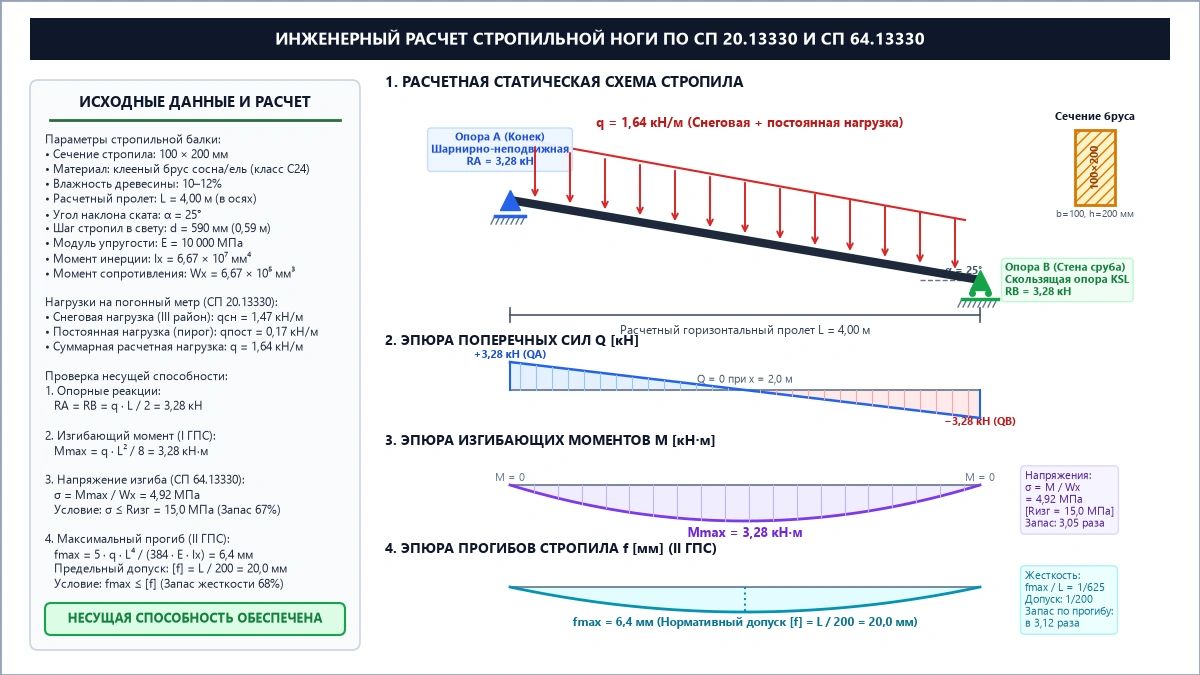

5.2. Инженерный расчет стропила 50×200 мм: проверка по несущей способности (I ГПС) и прогибу (II ГПС)
В качестве эталонного инженерного примера рассмотрим расчет свободно опертой наклонной стропильной ноги пролетом в свету L = 4,0 метра из цельной сухой обрезной доски хвойных пород сечением b = 50 мм, h = 200 мм (сосна 2-го сорта, класс прочности С24 по ГОСТ 33080-2014).
Геометрические характеристики поперечного сечения балки:
- Момент сопротивления сечения: W = (b · h²) / 6 = (5 · 20²) / 6 = 333,3 см³ = 3,333 · 10-4 м³.
- Момент инерции сечения: I = (b · h³) / 12 = (5 · 20³) / 12 = 3333,3 см4 = 3,333 · 10-5 м4.
1. Проверка прочности по первой группе предельных состояний (I ГПС — изгиб):
Максимальный расчетный изгибающий момент в середине пролета стропила:
Mmax = (q · L²) / 8 = (1,64 · 4,0²) / 8 = 3,28 кН·м
Расчетное нормальное напряжение в крайних растянутых волокнах древесины:
σ = Mmax / W = 3,28 / (3,333 · 10-4) = 9840 кПа = 9,84 МПа
Согласно таблице 3 СП 64.13330.2017 («Деревянные конструкции»), расчетное сопротивление сосны 2-го сорта на изгиб с учетом коэффициентов условий работы составляет Ru = 13,0 МПа. Условие прочности σ = 9,84 МПа ≤ Ru = 13,0 МПа строго выполняется. Коэффициент использования несущей способности составляет 0,757, что обеспечивает гарантированный инженерный запас прочности 24,3%.
2. Проверка деформативности по второй группе предельных состояний (II ГПС — прогиб):
Нормативный модуль упругости древесины сосны вдоль волокон по СП 64.13330.2017 равен E = 10 000 МПа (107 кПа). Величина фактического максимального прогиба балки под нормативной нагрузкой qн = 1,18 кН/м определяется по классической формуле строительной механики:
f = (5 · qн · L4) / (384 · E · I) = (5 · 1,18 · 4,04) / (384 · 107 · 3,333 · 10-5) = 1510,4 / 128000 = 0,0118 м = 11,8 мм
Предельно допустимый относительный прогиб стропил жилых мансард согласно п. 8.35 СП 64.13330.2017 составляет fпред = L / 200 = 4000 / 200 = 20,0 мм. Фактический расчетный прогиб f = 11,8 мм ≤ 20,0 мм. Запас по жесткости конструкции превышает 41% (фактический прогиб составляет всего 1/339 длины пролета), что полностью исключает растрескивание внутренней гипсовой отделки и деформацию кровельного покрытия.
| Расчетный пролет стропила (L) | Шаг установки в осях | Рекомендуемое сечение стропила | Расчетное напряжение σ | Фактический прогиб (f) | Конструктивное решение HOLZBAU |
|---|---|---|---|---|---|
| До 3,0 метров | 590 мм (в свету) | Сухая доска 50×150 мм (С24) | 8,2 МПа (≤ 13,0 МПа) | 6,5 мм (≤ 15,0 мм) | Однопролетное опирание без подстропильных прогонов |
| 3,0 – 4,0 метра | 590 мм (в свету) | Сухая доска 50×200 мм (С24) | 9,84 МПа (≤ 13,0 МПа) | 11,8 мм (≤ 20,0 мм) | Базовый стандарт HOLZBAU: оптимально под утепление 200+50 мм |
| 4,0 – 5,0 метров | 590 мм (в свету) | Доска 50×250 мм либо 50×200 со слегой | 11,5 МПа (≤ 13,0 МПа) | 16,4 мм (≤ 25,0 мм) | Рекомендуется установка промежуточной слеги для уменьшения пролета |
| 5,0 – 6,5 метров | 590 мм (в свету) | Клееный брус 70×240 мм / спаренная 2×50×200 мм | 10,2 МПа (≤ 13,0 МПа) | 14,1 мм (≤ 30,0 мм) | Обязательна промежуточная слега из клееного бруса сечением 160×240 мм |
| Свыше 6,5 метров | 590 мм (в свету) | Конструкционный клееный брус 90×280 – 140×320 мм | 8,9 МПа (≤ 13,0 МПа) | 12,0 мм (≤ 35,0 мм) | Две линии промежуточных слег либо стропильные фермы заводской сборки |
В утепленной мансардной кровле деревянного дома высота стропильной ноги определяется не только расчетом на прогиб, но и толщиной теплоизоляционного контура. Применение стропил сечением 50×150 мм в домах для круглогодичного проживания категорически запрещено: в полость 150 мм невозможно уложить нормативный утеплитель толщиной 200–250 мм с сохранением обязательного вентиляционного зазора 50 мм над мембраной.
6. Подбор крепежа и пошаговый монтаж стропильной системы по регламенту HOLZBAU
Монтаж включает 6 этапов: нивелирование конькового бруса на домкратах, разметку шага стропил 590 мм, шарнирную сборку стропильных пар в коньке на шпильках М14–М16, установку закрытых скользящих опор на оцинкованные ершеные гвозди 4,0 мм по ГОСТ 4028-63, временное раскрепление связями и наращивание карнизных кобылок 800–1200 мм с заводской огнебиозащитой по ГОСТ 20022.0-2016.
6.1. Крепежные метизы: ершеные гвозди, конструкционные саморезы и запрет черных саморезов
Долговечность и кинематическая подвижность стропильной системы деревянного дома напрямую зависят от физико-механических свойств используемых метизов. Древесина — упругий материал с переменной влажностной деформацией, поэтому крепеж обязан обладать высокой пластичностью на срез при сохранении несущей способности на выдергивание.
Главным строительным табу в компании HOLZBAU является применение черных фосфатированных или желтых универсальных саморезов для силовых узлов кровли. Закаленная углеродистая сталь саморезов обладает предельной микротвердостью (до HRC 55), но имеет практически нулевое относительное удлинение при разрыве (ε < 0,5%). При сезонном смещении стропил и пульсации снеговой нагрузки такие саморезы срезаются мгновенно без предупреждающей деформации.
В сертифицированный технологический регламент HOLZBAU включены три базовых типа силовых крепежных элементов:
- Ершеные (анкерные) оцинкованные гвозди 4,0×40 и 4,0×50 мм по ГОСТ 4028-63: специальный крепеж для перфорированных металлических пластин и скользящих опор. Гвоздь имеет конический подголовник, который намертво расклинивается в отверстии пластины без поперечного люфта. Кольцевая или винтовая накатка на теле гвоздя повышает сопротивление выдергиванию из волокон древесины в 4,5–5,0 раз по сравнению с гладким строительным гвоздем.
- Конструкционные винты по дереву с потайной или тарельчатой головкой (Torx): винты из термоупрочненной углеродистой стали с антикоррозийным цинковым покрытием толщиной не менее 12 мкм. Оснащаются самонарезающим наконечником-фрезой, исключающим растрескивание доски без предварительного засверливания, и гладкой шейкой под шляпкой, обеспечивающей плотное стягивание деревянных деталей.
- Оцинкованные резьбовые шпильки и болты М14–М16 класса прочности 8.8: применяются в коньковых шарнирах и соединениях стропильных ног с прогонами. Обязательно комплектуются увеличенными усиленными кузовными шайбами толщиной 3,0 мм по стандарту DIN 9021 и контргайками с нейлоновым кольцом, предотвращающим самопроизвольное развинчивание от эксплуатационных вибраций.
| Тип крепежного элемента | Нормативный стандарт | Область применения в стропилах | Преимущество перед стандартным крепежом |
|---|---|---|---|
| Ершеный анкерный гвоздь 4,0×40/50 мм | ГОСТ 4028-63 / DIN 1052 | Крепление скользящих опор KSL и коньковых пластин | Пластичность на срез до 3,2 кН; отсутствие хрупкого излома |
| Конструкционный винт 8×160 – 8×240 мм | ГОСТ Р ИСО 10684-2007 (Torx) | Крепление кобылок, слег и вспомогательных брусков | Стягивающее усилие до 1,5 тонн; монтаж без предварительного сверления |
| Резьбовая шпилька М14–М16 (кл. пр. 8.8) | ГОСТ 22032-76 / DIN 975 | Шарнирный коньковый узел стропильных пар | Свободное вращение стропил; разрывное усилие свыше 120 кН |
| Усиленная шайба DIN 9021 | ГОСТ 6958-78 / DIN 9021 | Установка под гайки шарнирных шпилек | Увеличенная площадь контакта; предотвращает смятие древесины сосны |
6.2. Пошаговая технология сборки стропил: от монтажа конька до установки кобылок
Монтаж стропильной системы деревянного дома из клееного бруса выполняется монтажными бригадами HOLZBAU в строгой технологической последовательности:
- Монтаж и нивелирование конькового бруса и слег: массивные балки из клееного бруса подаются автомобильным краном и укладываются в заводские чаши фронтонов. Положение балок выверяется лазерным ротационным нивелиром. Опорные вертикальные столбы конька выставляются на винтовых домкратах в среднее монтажное положение с запасом хода вниз не менее 80–100 мм.
- Геодезическая разметка скатов и контроль диагоналей: выполняется контрольный замер диагоналей скатов прямоугольника крыши. Разница диагоналей не должна превышать 5 мм на 10 метров длины ската. По верхней грани конькового прогона и верхнему стеновому венцу наносится разметка проектного шага стропильных ног (590 мм в свету).
- Сборка шарнирных стропильных пар в коньковом узле: верхние торцы стропильных ног подрезаются под проектный угол ската с формированием демпферного зазора 5–10 мм. Стропила укладываются на коньковый брус через гидроизоляционную полимерную прослойку и соединяются встык на оцинкованных стальных пластинах либо внахлест на шарнирной шпильке М14–М16.
- Установка закрытых скользящих опор на верхнем венце: опорный уголок скользящей опоры KSL фиксируется к верхнему стеновому брусу ершеными гвоздями 4,0×40 мм. Направляющая пластина монтируется на боковую грань стропила строго параллельно оси ската в крайнем верхнем положении, обеспечивая 100% проектного хода ΔL вниз при последующей осадке конька.
- Пространственное раскрепление и стабилизация скатов: стропильные пары временно связываются диагональными ветровыми связями из обрезной доски 25×100 мм по внутренней плоскости стропил. По торцам стропил монтируется временная упорная рейка для сохранения единой плоскости кровельного ската.
- Наращивание выносных кобылок карнизного свеса: сухие строганые доски сечением 50×150 мм крепятся к боковым поверхностям стропильных ног с перехлестом не менее трех вылетов карниза. По лазерному лучу и натянутой шнурке выставляется безупречно прямая карнизная линия с проектным выносом от 800 до 1200 мм.
6.3. Антисептирование и огнебиозащита: требования ГОСТ 20022.0-2016 и глубина пропитки
Все элементы стропильной системы деревянного дома эксплуатируются в замкнутом подкровельном пространстве, где при перепадах температур возможны кратковременные повышения относительной влажности воздуха. Для защиты несущей древесины от плесневых грибов, деревоокрашивающих бактерий и насекомых-древоточцев HOLZBAU применяет глубокую заводскую химическую консервацию.
Обработка пиломатериалов регламентируется ГОСТ 20022.0-2016 («Защита древесины. Параметры защищенности»):
- Метод обработки: пропитка осуществляется в заводских пропиточных ваннах методом полного погружения с технологической выдержкой от 15 до 30 минут. Поверхностное нанесение антисептика садовым распылителем на стройплощадке категорически запрещено стандартом качества компании, так как дает глубину проникновения менее 0,3 мм. При погружном заводском методе глубина защитного барьера составляет не менее 2,0–3,5 мм по заболони сосны.
- Класс огнезащиты: применяются сертифицированные трудновымываемые комплексные составы I и II группы огнезащитной эффективности по ГОСТ Р 53292-2009. Состав химически связывается с лигнином древесины, замедляя воспламенение и переводя древесину в категорию трудновоспламеняемых материалов.
- Контроль влажности перед пропиткой: защитные растворы наносятся только на сухую строганую древесину камерной сушки с равновесной влажностью не более 12–15%. В сырую древесину водные антисептические растворы физически не способны проникнуть из-за капиллярного давления связанной клеточной влаги.
Любые поперечные распилы стропильных ног, запилы кобылок и монтажные отверстия под шарнирные шпильки, выполненные плотниками непосредственно на строительной площадке, вскрывают внутренние слои незащищенной древесины. Служба технического надзора HOLZBAU запрещает закрывать кровельный пирог гидроизоляцией до тех пор, пока все свежие монтажные срезы не будут дважды промазаны концентрированным трудновымываемым антисептиком с фиксацией в журнале скрытых работ.
7. Энергоэффективный кровельный пирог: перекрестное утепление 250 мм и демпферы пароизоляции

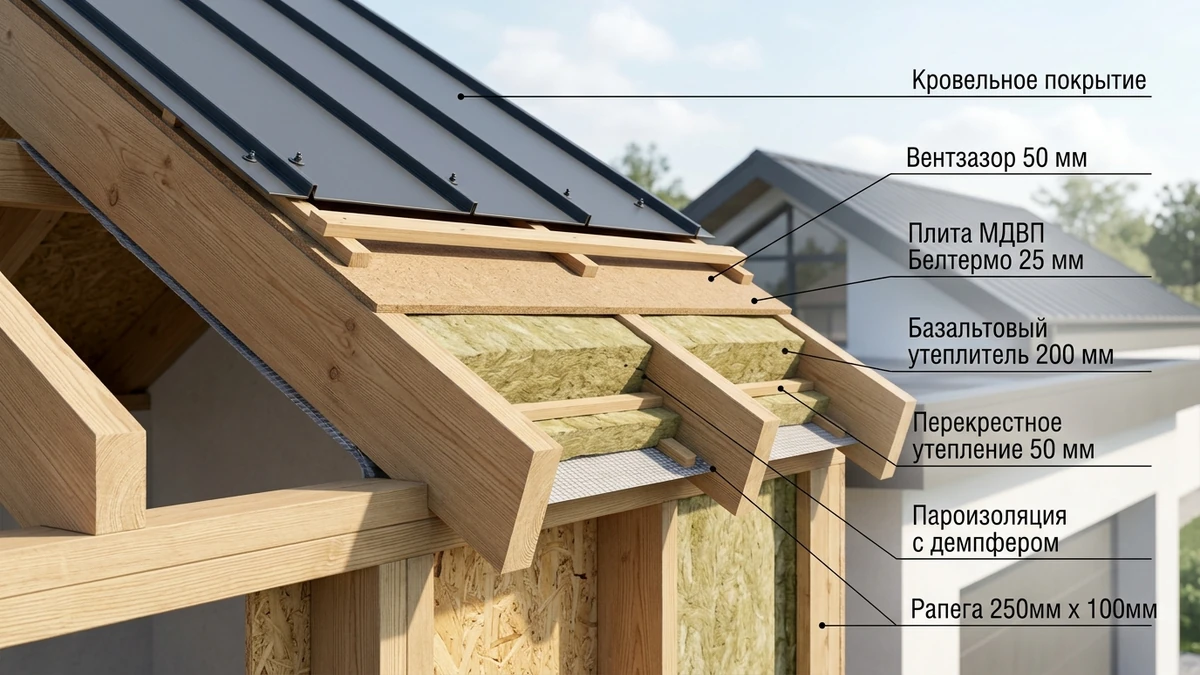

Энергоэффективный пирог мансардной кровли HOLZBAU имеет толщину утепления 250 мм: 200 мм базальтовой ваты между стропилами и 50 мм перекрестного слоя по внутренней контробрешетке с перекрытием мостиков холода (R = 5,68 м²·°C/Вт). Снаружи монтируются ветрозащитные плиты МДВП Белтермо 25 мм и вентзазор 50 мм, а изнутри — пароизоляция с компенсационной складкой 30–50 мм на усадку стен.
7.1. Физика тепловой защиты: почему в деревянном доме нормативна толщина 250 мм (R = 5,6 м²·°C/Вт)
В частном доме на подкровельное пространство приходится максимальный тепловой напор: согласно законам термодинамики, нагретый конвекцией воздух непрерывно поднимается к потолку, создавая избыточное парциальное давление пара под стропилами. Через неутепленную или некачественно собранную кровлю деревянный дом теряет до 25–30% всей тепловой энергии.
Базовые нормативы СП 50.13330.2012 («Тепловая защита зданий») устанавливают минимально допустимое сопротивление теплопередаче чердачных перекрытий и покрытий для Московского региона на уровне Rтреб = 3,15 м²·°C/Вт. Это значение перекрывается типовым слоем утеплителя толщиной 150–200 мм. Однако для премиальных домов из клееного бруса компания HOLZBAU проектирует энергосберегающий контур класса А++ с фактическим сопротивлением Rфакт = 5,68 м²·°C/Вт, что превосходит государственный норматив на 80% и полностью соответствует стандартам, по которым возводится комплексный энергоэффективный дом из клееного бруса.
Принципиальная необходимость увеличения толщины изоляции до 250 мм обусловлена разрывом мостиков холода. Деревянные стропильные доски имеют коэффициент теплопроводности λ = 0,14 Вт/(м·°C), что в 3,8 раза выше, чем у плитного гидрофобизированного базальта (λ = 0,036 Вт/(м·°C)). При стандартной укладке 200 мм утеплителя только между стропилами сами деревянные балки работают как линейные каналы утечки тепла. Дополнительный внутренний перекрестный слой утеплителя 50 мм полностью перекрывает стропильные ноги, гарантируя однородную изоляцию и нулевой риск выпадения конденсата на чистовом потолке мансарды.
| № слоя (снаружи внутрь) | Материал и наименование слоя | Толщина слоя | Теплопроводность λ | Инженерная функция слоя в пироге |
|---|---|---|---|---|
| 1 | Финишное покрытие (металлочерепица / гибкая черепица) | 0,5 / 3,0 мм | — | Первичный гидроизоляционный барьер от осадков |
| 2 | Шаговая обрешетка под кровельное покрытие | 25×100 мм | 0,14 Вт/(м·°C) | Несущая основа кровельного материала |
| 3 | Вентиляционный контрбрус (вентзазор) | 50×50 мм | — | Непрерывный вывод конденсата и подкровельного пара |
| 4 | Супердиффузионная мембрана Delta-Vent S Plus | 0,4 мм | Sd = 0,02 м | Защита от задувания снега и капель конденсата |
| 5 | Ветрозащитная МДВП плита Белтермо Top (шип-паз) | 25 мм | 0,040 Вт/(м·°C) | Сплошная ветрозащита, звукоизоляция +26 дБ, термобарьер |
| 6 | Основной утеплитель: базальтовая вата Rockwool Лайт Баттс | 200 мм (4×50 мм) | 0,036 Вт/(м·°C) | Основное утепление в межбалочном пространстве стропил |
| 7 | Перекрестный утеплитель по горизонтальному бруску | 50 мм | 0,036 Вт/(м·°C) | Полная ликвидация линейных мостиков холода стропил |
| 8 | Пароизоляционная мембрана Delta-Dawi GP / Delta-Novaflex | 0,2 мм | Sd > 100 м | 100% герметичный барьер от проникновения пара из комнат |
7.2. Конструкция пирога: базальтовая вата, плиты МДВП Белтермо 25 мм и вентзазор 50 мм
Технологический кровельный пирог HOLZBAU спроектирован по принципу возрастания паропроницаемости слоев изнутри наружу: каждый последующий внешний слой пропускает водяной пар легче, чем предыдущий. Это полностью исключает влагонакопление в утеплителе даже при экстремальных морозах снаружи и высокой влажности внутри помещений.
Ключевую роль в надежности кровельного пирога играют два конструктивных решения:
- Ветрозащитные древесноволокнистые плиты МДВП Белтермо Top толщиной 25 мм: монтируются поверх стропильных ног сплошным настилом. Плиты соединены герметичным замком «шип-паз», формируя бесшовную ветрозащитную мембрану высокой плотности (200 кг/м³). Плита Белтермо отсекает продувание минеральной ваты встречным потоком холодного воздуха в вентзазоре (устраняя ветровой вынос тепла), обеспечивает акустическую защиту спален от звонкого стука дождя по металлу (подробнее об акустических расчетах читайте в руководстве шумоизоляция в доме из клееного бруса: кровля, перекрытия и стены) и защищает утеплитель от протечек при повреждении финишной кровли.
- Нормативный вентиляционный зазор 50 мм: образуется сухим строганым бруском контробрешетки сечением 50×50 мм, обработанным антисептиком. Согласно СП 17.13330.2017 («Кровли»), площадь сечения вентиляционного продуха должна составлять не менее 1/300 от площади ската. Вход воздуха организуется через перфорированные софиты карнизного свеса, а выход — через непрерывный коньковый вентиляционный аэратор. Постоянная тяга воздуха в зазоре круглый год высушивает подкровельное пространство.
7.3. Пароизоляция и проклейка швов: демпферная складка на усадку стен и скотчи Delta
Герметичность внутреннего пароизоляционного контура определяет долговечность всего деревянного здания. Если в пароизоляции остаются непроклеенные швы, щели вокруг вентиляционных шахт, кабельных каналов (через которые проводится скрытая электропроводка в деревянном доме) или дымоходных проходок (параметры которых задает котельная в доме из клееного бруса), бытовой пар устремляется в холодную зону кровли. Намокание базальтового утеплителя всего на 5% по объему снижает его теплоизолирующую способность на 50%, а при намокании на 10% вата полностью промерзает, превращаясь в ледяной монолит.
Специфика деревянного дома из клееного бруса требует особого узла сопряжения пароизоляции со стенами сруба:
- Демпферная компенсационная петля: пароизоляционное полотно Delta-Dawi GP монтируется с обязательным формированием складки шириной 30–50 мм («кармана усадки») в месте примыкания к верхнему венцу и фронтонам. При опускании конька и смещении стропил натяжение пленки плавно компенсируется раскрытием складки, предотвращая разрыв мембраны.
- Герметизация стыков системными клеями и лентами: фиксация пароизоляции к шлифованному брусу выполняется только эластичным синтетическим каучуковым клеем Delta-Than или пастообразным клеем Delta-Tix с обязательным прижимом деревянной рейкой на шурупах. Продольные нахлесты полотен (не менее 100 мм) проклеиваются армированным акриловым скотчем Delta Multi-Band. Использование обычного канцелярского или фольгированного строительного скотча строго запрещено — его клеевой слой высыхает и осыпается через 1–2 года.
Перед монтажом чистовой потолочной отделки на объектах HOLZBAU проводится инструментальный тест герметичности ограждающих конструкций аэродверью Blower Door по ГОСТ 31167-2009. Контур дома накачивается избыточным и отрицательным давлением 50 Па. С помощью тепловизора и анемометра проверяются все узлы примыкания пароизоляции стропил к брусовым стенам. Допустимая кратность воздухообмена n50 для домов HOLZBAU не превышает 0,6 ч-1, что соответствует строжайшему мировому стандарту Passivhaus.

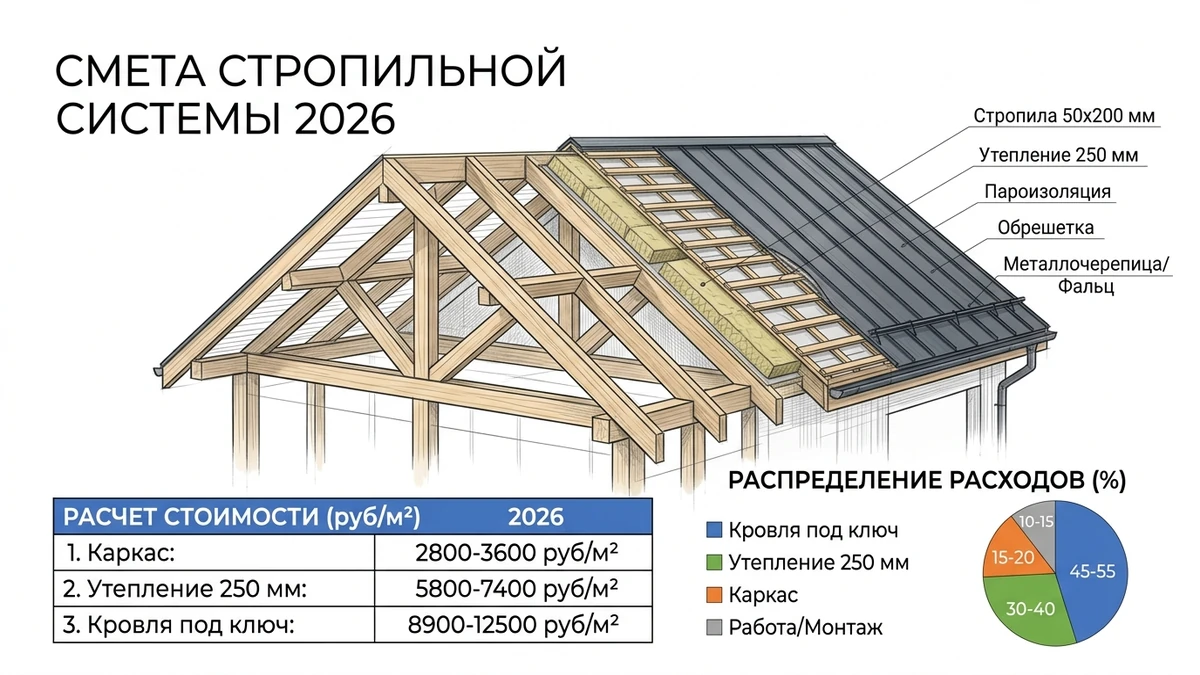

8. Смета и стоимость устройства стропильной системы в 2026 году (Цены за м²)
В 2026 году базовая стоимость монтажа стропильного каркаса на скользящих опорах составляет 2800–3600 руб/м² (работа 1200–1600 руб., материалы 1600–2000 руб.). Полный утепленный контур 250 мм с плитами Белтермо стоит 5800–7400 руб/м², а кровля под ключ с металлочерепицей и водостоком — 8900–12500 руб/м² площади ската.
8.1. Калькуляция затрат: силовой каркас, утепленный контур 250 мм и финишное покрытие
Формирование сметы на кровельные конструкции в компании HOLZBAU базируется на открытом единичном ценообразовании. В отличие от строительных бригад с размытой формулировкой «крыша под ключ», инженерная калькуляция HOLZBAU разделена на три технологических этапа готовности с четким разграничением стоимости материалов и монтажных услуг.
Все расценки в таблице приведены за 1 м² фактической площади наклонных кровельных скатов по состоянию на строительный сезон 2026 года для Московского региона и Ленинградской области:
| Этап кровельной комплектации | Материалы (руб/м²) | Работы (руб/м²) | Итоговая цена (руб/м²) | Состав материалов и выполняемых работ |
|---|---|---|---|---|
| 1. Несущий стропильный каркас | 1 600 – 2 000 | 1 200 – 1 600 | 2 800 – 3 600 | Стропила 50×200 мм (С24), коньковый брус, скользящие опоры KSL, шпильки 8.8, огнебиозащита, монтаж и нивелирование. |
| 2. Утепленный контур 250 мм | 3 400 – 4 400 | 2 400 – 3 000 | 5 800 – 7 400 | Каркас + базальт 200+50 мм, МДВП Белтермо 25 мм, мембрана Delta-Vent S Plus, пароизоляция Delta с демпфером, вентзазор 50 мм. |
| 3. Полная кровля «под ключ» | 5 100 – 7 300 | 3 800 – 5 200 | 8 900 – 12 500 | Утепленный пирог + металлочерепица 0,5 мм (Grand Line) / гибкая черепица, водосточная система, карнизные свесы 800–1200 мм на кобылках. |
8.2. Факторы ценообразования: сложная геометрия скатов, высота конька и тип кровельного материала
Фактическая стоимость устройства стропильной системы в конкретном проекте может корректироваться под влиянием четырех ключевых инженерных факторов:
- Архитектурная сложность и форма кровли: эталоном базовой стоимости является простая двускатная крыша (коэффициент сложности k = 1,0). Переход к вальмовой, шатровой или многощипцовой кровле с ендовами, слуховыми окнами и врезными «кукушками» увеличивает суммарную стоимость на 25–40%. Удорожание обусловлено повышенным расходом клееного бруса на усиленные диагональные стропила и трудоемкой ручной подгонкой нарожников и утеплителя.
- Крутизна скатов и высотность здания: при угле наклона кровли свыше 35° регламенты охраны труда требуют устройства дополнительных ярусов строительных лесов, сплошных трапов и использования кровельщиками страховочных систем промышленного альпинизма (+15–20% к стоимости монтажных работ).
- Длина безопорных пролетов конька: в проектах со «вторым светом» при пролетах коньковых балок свыше 6,0 метров требуются большепролетные клееные балки заводского сечения (до 200×440 мм). Рыночная стоимость конструкционного клееного бруса высшей категории качества С24 в 2026 году составляет 75 000 – 92 000 руб/м³.
- Тип финишного кровельного покрытия: при монтаже тяжелой натуральной цементно-песчаной или керамической черепицы (массой 40–50 кг/м²) расчетное сечение стропил и частота их установки увеличиваются, что приводит к удорожанию пиломатериалов силового каркаса на 15–25% по сравнению с кровлей из металлочерепицы (4,5–5,0 кг/м²).
Компания HOLZBAU заключает договоры на строительство и монтаж стропильных систем с твердой фиксированной сметой. Стоимость материалов, крепежа и работ фиксируется в спецификации на день подписания и не подлежит одностороннему увеличению в процессе строительства независимо от колебаний цен на бирже. Детальная финансовая структура затрат на весь теплый контур представлена в статье стоимость строительства дома из клееного бруса под ключ, а анализ динамики строительной себестоимости — в обзоре прогноз цен на строительство деревянных домов в 2026 году.
9. Экспертный FAQ: Ответы главного архитектора HOLZBAU на вопросы заказчиков
Надежность кровли в доме из клееного бруса держится на трех базовых правилах: использование безраспорных наслонных стропил со скользящими опорами на ершеных гвоздях, регулярная регулировка винтовых домкратов коньковых столбов (первые 2–3 года) и обустройство энергоэффективного пирога толщиной 250 мм с демпферными складками пароизоляции.
Сколько лет дом из клееного бруса дает усадку и как долго стропила двигаются на скользящих опорах?
Клееный брус камерной сушки (влажность 10–12%) проходит активную фазу усадки в течение первых 1,5–2 отопительных сезонов. В этот период происходит около 80–85% всей высотной осадки стен (до 15–20 мм на метр высоты) за счет уплотнения межвенцовых прокладок под весом конструкций и выхода древесины на равновесную влажность. Оставшиеся 15% приходятся на микроколебания в последующие 2–3 года. Соответственно, стропила совершают максимальное расчетное перемещение по скользящим опорам именно в первые два года после пуска отопления в доме.
Можно ли закручивать желтые или черные саморезы в скользящие опоры стропил?
Категорически запрещено. Черные фосфатированные и желтые универсальные саморезы изготавливаются из перекаленной углеродистой стали. Они отлично работают на статическое растяжение, но абсолютно не обладают пластичностью при поперечном срезе. При сезонном смещении стропила под снеговой нагрузкой такие саморезы срезаются мгновенно со щелчком. По регламенту СП 64.13330.2017 и ГОСТ 4028-63 крепление скользящих опор выполняется исключительно специальными оцинкованными ершеными (анкерными) гвоздями диаметром 4,0 мм с конической головкой либо конструкционными винтами по дереву с гладкой шейкой.
Что произойдет, если жестко закрепить стропила металлическими уголками к верхнему венцу?
При жесткой фиксации стропил уголками возникает фатальная конструктивная авария. При осадке конькового прогона на 30–50 мм стропильные ноги работают как мощные рычаги. В результате они либо выдавливают наружу верхние венцы стен с раскрытием сквозных межвенцовых щелей и поломкой нагелей, либо кровля зависает в воздухе, отрываясь от конька или деформируя кровельное покрытие с образованием постоянных протечек.
Какой шаг стропил считается оптимальным для деревянного дома из клееного бруса?
Оптимальным для малоэтажного деревянного домостроения является шаг 590 мм в свету (между внутренними боковыми гранями соседних стропильных досок). Этот размер идеально согласован со стандартной шириной плит минераловатного утеплителя (600 мм). Базальтовая плита монтируется враспор с упругим сжатием 10 мм по краям, что гарантирует отсутствие щелей, провисаний и воздушных каналов без дополнительной подрезки утеплителя.
Зачем нужны выносные кобылки, если можно просто выпустить сами стропильные ноги?
В доме из клееного бруса стропильная нога скользит по верхнему венцу наружу ската на расстояние от 50 до 108 мм. Если выпустить само стропило за пределы стены, его хвост непрерывно смещается, ломая геометрию лобовой доски, карнизной планки и водосточного желоба. Выносные кобылки монтируются с жесткой привязкой к наружной стене после первичной регулировки, гарантируя идеальную струнную прямолинейность карниза. Кроме того, применение доски 50×150 мм для кобылок значительно снижает материалоемкость кровли.
Как часто нужно регулировать винтовые домкраты на столбах конькового прогона?
Служба технического надзора HOLZBAU рекомендует следующий график регламентного обслуживания: первый контрольный осмотр и спуск домкратов проводятся через 3 месяца после завершения монтажа кровли. Далее в течение первого отопительного сезона регулировка выполняется каждые 3–4 месяца со спуском гайки на 10–15 мм. Во второй сезон интервал увеличивается до 6 месяцев со спуском на 5–8 мм. К третьему году усадка стабилизируется, и домкраты требуют лишь ежегодного профилактического контроля.
Чем закрытые скользящие опоры KSL лучше открытых уголков KPS?
Открытый скользящий уголок KPS имеет направляющую планку, которая удерживается в пазу только силой прижима стропила. При ураганном ветре или на пологих кровлях возникает мощный аэродинамический отсос (подъемная сила), способный приподнять стропильную ногу и вывести планку из зацепления. Закрытая скользящая опора KSL оснащена замкнутой стальной скобой, охватывающей планку со всех сторон. Она полностью исключает срыв и опрокидывание стропила при любых ветровых и сейсмических нагрузках.
Нужна ли гидроизоляция между стропилами и коньковым брусом из клееного бруса?
Да, обязательно. В месте сопряжения стропильных досок с коньковым прогоном укладывается полоса рулонного гидроизоляционного материала (битумно-полимерная мембрана или демпферная лента из сшитого вспененного полиэтилена). Она выполняет две задачи: защищает контактную плоскость от капиллярной влаги при монтаже и устраняет акустический скрип древесины по древесине при температурных и усадочных микродвижениях стропил.
Почему толщина утеплителя кровли в доме из клееного бруса должна быть не менее 250 мм?
Через скатную кровлю уходит максимальное количество тепла. Слой 200 мм удовлетворяет формальным базовым СНиПам, но оставляет деревянные стропила в качестве мостиков холода (теплопроводность сосны λ = 0,14 против λ = 0,036 у минеральной ваты). Дополнительный перекрестный слой утеплителя 50 мм по внутренней контробрешетке с плитой МДВП Белтермо 25 мм снаружи перекрывает стропила, повышая сопротивление теплопередаче до R = 5,68 м²·°C/Вт и снижая расходы на отопление дома на 35–40%.
Какая стропильная система дешевле: наслонная с коньковым брусом или висячая на затяжках?
На этапе закупки материалов висячая система может показаться на 10–15% дешевле из-за отсутствия тяжелого конькового клееного бруса. Однако в деревянном доме из бруса попытка сэкономить на наслонной системе оборачивается колоссальными убытками: жесткие висячие треугольники зависают над оседающим брусовым фронтоном, раскрывая щели в стенах. Затраты на аварийное выравнивание кровли и переделку стропил многократно превышают первоначальную экономию на коньковом брусе.
Инженерный диалог · Вопросы и ответы
Обсуждение стропильной системы деревянного дома
Задайте вопрос инженерам-конструкторам HOLZBAU о расчете снеговых и ветровых нагрузок по СП 20.13330, скользящих опорах под усадку конька, сечениях стропил и кровельном пироге 250 мм.
