1. Почему обсада окон и дверей обязательна в клееном брусе: физика усадки и сезонных деформаций
Обсадный узел отделяет оконный или дверной блок от перемещений стены. Требуемый ход и зазор зависят от проекта, влажности, нагрузок и условий эксплуатации; их назначают расчетом конкретного дома.
1.1. Миф о «несадящемся» брусе: остаточная усадка vs сезонные колебания влажности
В сегменте загородного деревянного домостроения распространен опасный для заказчиков миф: если клееный брус прошел принудительную камерную сушку до влажности 10 ± 2%, стены дома якобы становятся абсолютно статичными, а светопрозрачные конструкции и двери можно крепить напрямую в стеновой проем на монтажные пластины и пену. Этот тезис часто транслируют неквалифицированные бригады и дилеры пластиковых окон, не имеющие опыта работы с деревянными конструкциями по СП 64.13330.2017 («Деревянные конструкции»).
Реальная строительная физика принципиально иная. Любая древесина хвойных пород (сосна, ель, лиственница) остается анизотропным природным полимером, находящимся в состоянии непрерывного влажностного равновесия с окружающей средой. Необходимо четко разграничивать два разнородных физических процесса:
- Технологическая остаточная усадка: Вызвана сжатием межвенцовых уплотнителей под собственным весом вышележащих конструкций, кровли и снеговой нагрузки, а также досыханием ламелей. Величина перемещений зависит от профиля и влажности древесины, конструкции стен, нагрузок, узлов опирания и режима эксплуатации. Универсальный процент и срок завершения перемещений для всех домов назначать нельзя: их определяют по проектным данным и документации производителя домокомплекта.
- Сезонное циклическое «дыхание» (набухание и усушка): В отличие от усадки, этот процесс никогда не прекращается в течение всего срока эксплуатации здания. В зимний период при работающей системе отопления и снижении относительной влажности воздуха внутри помещений до 25–35% равновесная влажность древесины падает до 7–8%. Летом, в периоды затяжных дождей и высокой влажности наружного воздуха, древесина впитывает влагу до 15–16%. Коэффициенты изменения размеров зависят от породы, направления волокон, сортировки и влажностного режима; их принимают по расчетной документации и данным на конкретный материал.
αw = 0,0024 — коэффициент усушки/разбухания поперек волокон на 1% влажности;
ΔW = 8% — сезонная дельта влажности древесины;
εмех — коэффициент механической ползучести под нагрузкой.
Пример показывает порядок оценки: числовое значение зависит от принятого коэффициента, влажности и схемы узла. Итоговый ход обсады назначают по проекту; без независимого компенсационного узла деформации стены могут передаваться на раму.

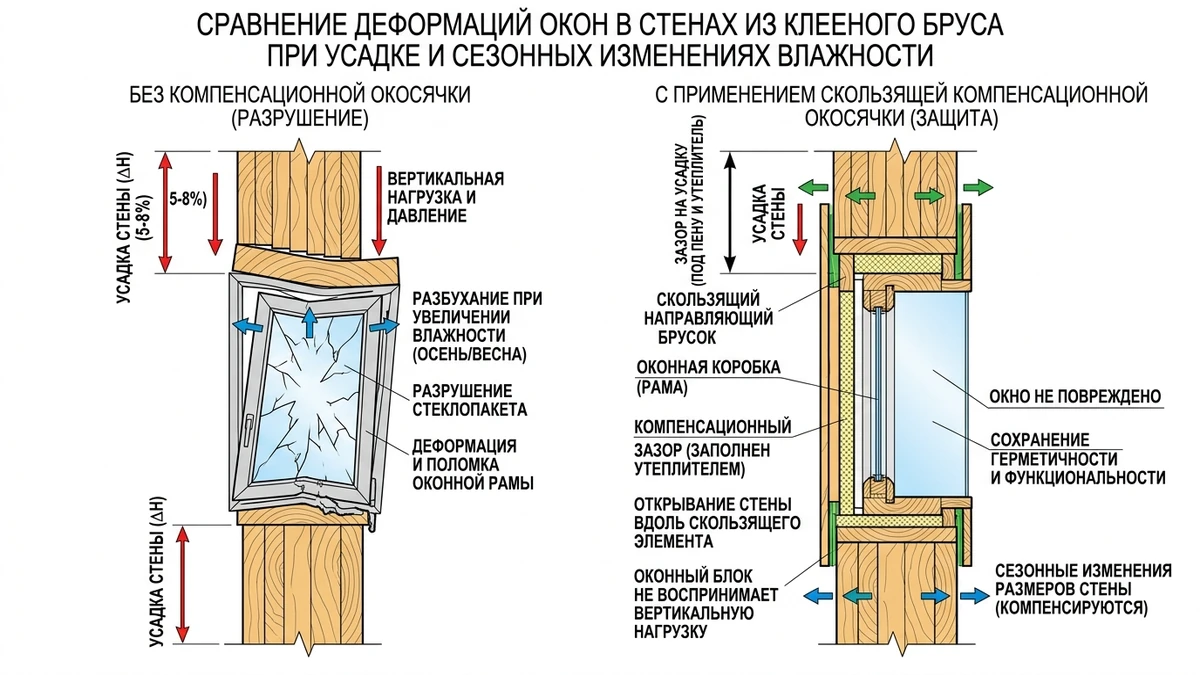

1.2. Силовые векторы усадки: механическое давление венцов на раму
При возведении современных домов из клееного бруса на стеновой брус над оконным или дверным блоком опираются верхние венцы сруба, балки межэтажных перекрытий, стропильная система и кровельное покрытие (цементно-песчаная или натуральная черепица, металл, снеговой покров расчетного региона). В зависимости от архитектуры здания суммарная статическая нагрузка, приходящаяся на горизонтальную балку проема, варьируется от 4.5 до 12.0 тонн.
Если проем лишен обсады, а оконная рама закреплена на стандартные рамные дюбели или анкерные пластины, вкрученные непосредственно в брус, кинематика узла нарушается:
- Зависание венца на верхнем профиле: Стена над окном или дверью стремится опуститься вниз, однако жесткая коробка блокирует движение. Стеновой брус всей массой ложится на горизонтальный профиль рамы.
- Смятие крепежа и разрыв монтажного шва: Саморезы и анкеры, работающие на срез, изгибаются вниз, срезают пластиковые и алюминиевые стенки камер профиля, разрушая заводские точки фиксации. Затвердевшая монтажная пена сминается и отрывается от дерева, образуя сквозные продуваемые щели.
- Образование щелей в смежных венцах: Из-за того, что венец над проемом физически завис на раме, расположенные сбоку от проема венцы продолжают опускаться. Между брусьями раскрываются клиновидные зазоры шириной до 15–20 мм, через которые в ограждающую конструкцию проникает морозный воздух и дождевая влага.
| Материал стеновой конструкции | Начальная влажность | Остаточная усадка | Сезонные деформации проема | Предельное давление на раму без обсады | Требование к обсаде |
|---|---|---|---|---|---|
| Бревно ручной рубки / ОЦБ | 35–60% (естественная) | 6.0–8.0% (150–220 мм на этаж) | ±15–20 мм | до 20–25 тонн | Критически обязательно (массивный лафет от 100 мм) |
| Профилированный брус сухой | 18–22% | 2.5–4.0% (70–110 мм на этаж) | ±10–14 мм | до 12–16 тонн | Обязательно (П-образная или Т-образная) |
| Клееный брус HOLZBAU | 10–12% (камерная сушка) | 1.0–1.5% (25–40 мм на этаж) | ±8–12 мм | до 10–12 тонн | Строго обязательно (Т-образная чистовая или П-образная) |
| Каркасная стена (сухая доска) | 12–14% | 0.1–0.3% (минимальная) | ±2–3 мм | до 0.5 тонны | Не требуется (монтаж в черновой каркас) |
1.3. Последствия жесткого монтажа в брус: аварийные рекламации
Опыт строительно-технических экспертиз и анализа рекламаций на профильных строительных площадках (Forumhouse) показывает, что попытка «сэкономить» на установке обсадных коробок в доме из клееного бруса приводит к масштабным аварийным повреждениям в первый же отопительный сезон:
- Растрескивание и разгерметизация стеклопакетов: При прогибе верхнего бруса рамы всего на 2.5–3.5 мм стеклопакет испытывает критическое диагональное напряжение на изгиб. Стекло марки М1 толщиной 4 мм раскалывается «паутиной», а из межстекольного пространства улетучивается аргон, лишая окно теплоизолирующих свойств. Стоимость замены крупноформатного двухкамерного мультифункционального стеклопакета триплекс составляет от 45 000 до 180 000 рублей.
- Неустранимый перекос и заклинивание фурнитуры: Створки окон провисают, затирают нижний край рамы, микролифты и угловые переключатели блокируются. Регулировочные винты петель имеют диапазон настройки всего ±2–3 мм, чего катастрофически недостаточно для компенсации подвижки стены в 20 мм. Створку невозможно перевести в режим микропроветривания или плотно закрыть.
- Аварийная блокировка входных дверей: Металлическая или деревянная дверная коробка, закрепленная непосредственно в торцы бруса, при осадке проема деформируется в параллелограмм. Ригели сувальдных и цилиндровых замков намертво заклинивает в ответных планках, что требует аварийного вскрытия полотна и полной замены дверного блока.
- Промерзание монтажной зоны и биопоражение: Разорванная монтажная пена утрачивает теплоизоляционные характеристики. В холодные месяцы температура на внутренних откосах падает ниже точки росы (+10,7 °C при температуре воздуха +20 °C и влажности 55%), что вызывает намокание дерева, образование черной плесени и загнивание нижнего подоконного венца.
Условия гарантии оконного блока определяются договором и инструкциями его изготовителя. Для деревянных стен проектировщик должен проверить совместимость рамы, обсады и монтажного шва; последствия неправильного узла зависят от конкретной конструкции.

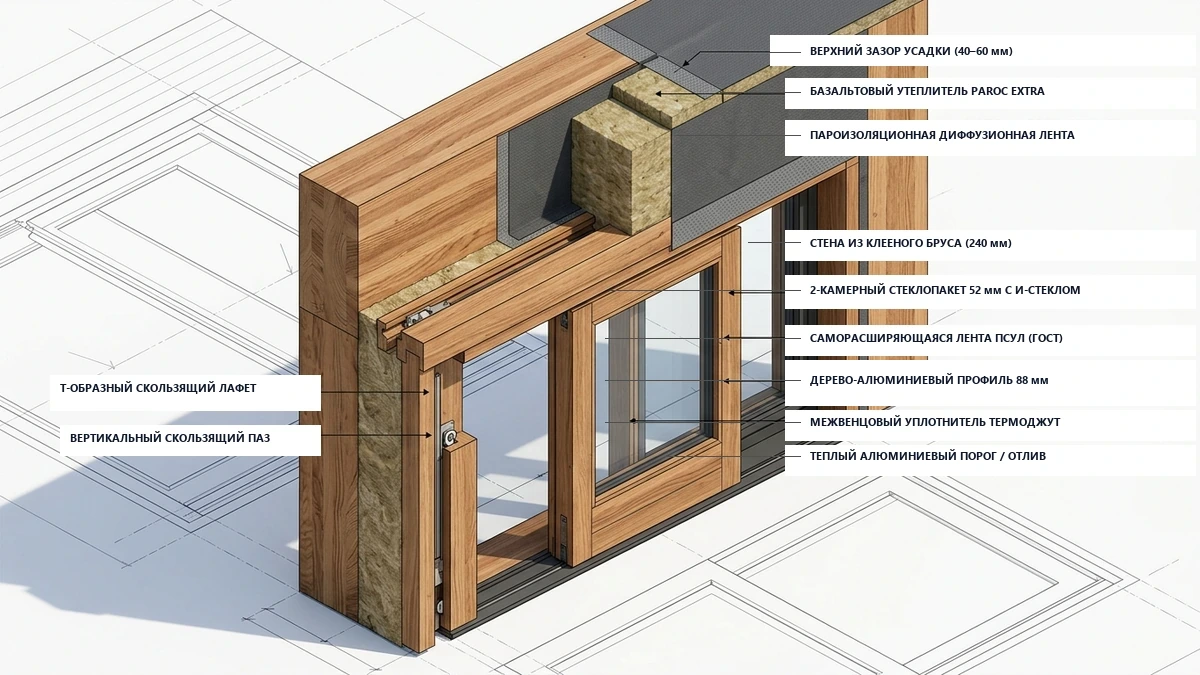

2. Анатомия и кинематика обсадной коробки: почему узел должен быть независимым
Обсада (окосячка) — независимая рама в проеме со скользящим сопряжением со стеной. Узел должен передавать предусмотренные проектом нагрузки и не блокировать расчетные перемещения стен; конкретная схема крепления задается рабочей документацией.

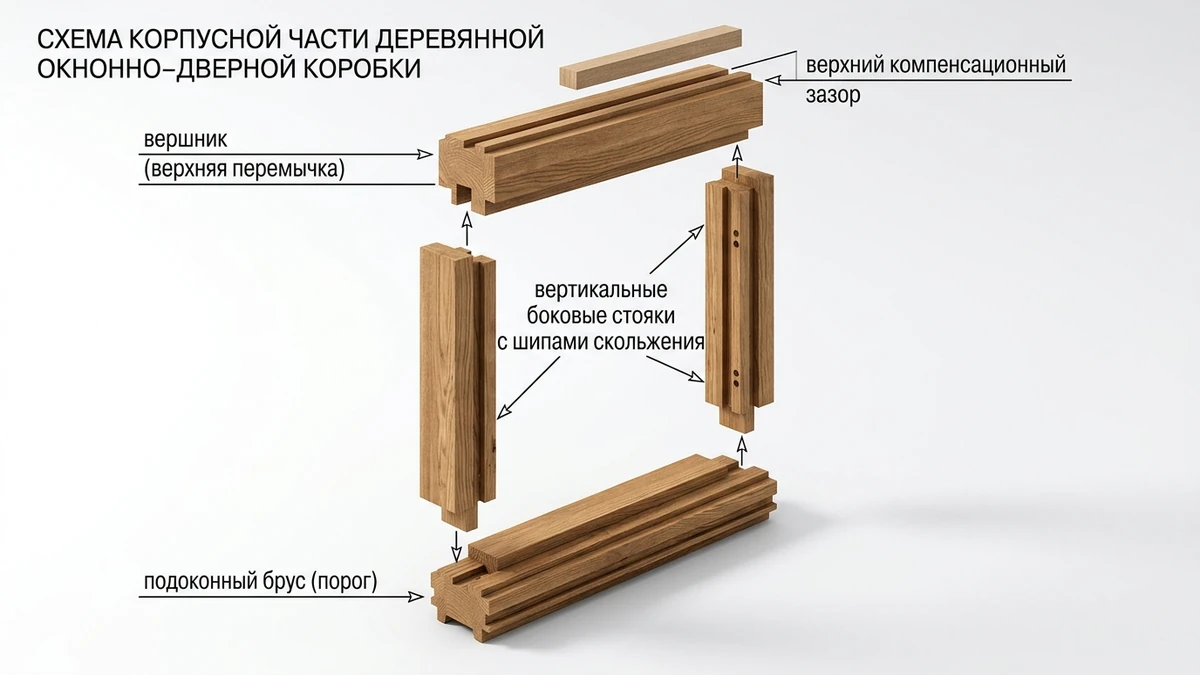

2.1. Четыре базовых элемента обсадного контура
Классическая полноконтурная обсадная коробка для оконных и дверных проемов в деревянном домостроении состоит из четырех сопрягаемых фабричных деталей, изготавливаемых из отборной сухой древесины камерной сушки (влажность 10 ± 2%) или клееного конструкционного бруса мебельного качества:
- Вершник (верхняя перемычка): Горизонтальный силовой брус толщиной от 45 до 85 мм. Воспринимает возможные динамические воздействия и формирует верхнюю границу монтажного проема. Над вершником закладывается технологический компенсационный зазор величиной от 40 до 70 мм, исключающий соприкосновение с оседающим стеновым брусом.
- Боковины (боковые стояки / лафеты): Вертикальные несущие стойки, выполняющие функцию направляющих рельсов. На внешней стороне стояков фрезеруется продольный паз (при П-образной обсаде) либо монолитный гребень/Т-образный шип (при Т-образной еврообсаде). Внутренняя поверхность стояков служит базой для крепления оконной рамы или дверного короба.
- Подоконник (нижний опорный брус) или дверной порог: Нижняя горизонтальная база проема. В оконных проемах подоконная доска может выполняться с готовой чистовой четвертью и капителью под отлив. В дверных проемах и порталах в пол используется усиленный брус из плотной древесины (лиственница, термоясень) либо конструкционный термопрофиль Purenit.
- Замковые сопряжения углов: Узлы связки стояков с вершником и подоконником. В качественной заводской обсаде применяются самозаклинивающиеся замки («в ус», «в лапу» с запорным шипом или «ласточкин хвост»), предназначенные для плотного сопряжения угловых стыков при температурных деформациях без применения металлического крепежа.
2.2. Принцип скользящего сопряжения «шип-паз»: нулевая жесткая фиксация
Фундаментальное правило монтажа любых светопрозрачных конструкций и дверей в деревянных строениях гласит: обсадная коробка не имеет ни единой точки жесткого механического крепления к торцам стенового бруса. Фиксация в проеме обеспечивается исключительно геометрическим замыканием скользящего профиля шип-паз и контролируемой силой трения.
Кинематика узла функционирует следующим образом:
- В торцах стенового бруса на высокоточном ЧПУ-оборудовании нарезается вертикальный направляющий гребень (шип) сечением 50 × 50 мм (для П-обсады) либо вертикальный паз глубиной 40–50 мм и шириной 50 мм (для Т-обсады).
- Перед установкой боковых стояков направляющие изолируются упругим межвенцовым утеплителем — иглопробивным термоджутом, льноватином высокой плотности (400 г/м²) или синтетическим полиэфирным полотном (Холлофайбер ТЭК). Утеплитель предотвращает продувание узла и обеспечивает равномерное безлюфтовое скольжение дерева по дереву.
- При естественной осадке венцов или циклическом сезонном расширении брус плавно опускается или поднимается по направляющим стояков, как поршень в цилиндре, в то время как обсадная коробка сохраняет геометрическую неподвижность относительно нижнего базового венца.
- Единственной точкой жесткой пространственной фиксации обсады является нижний опорный брус (подоконник или порог), который крепится конструкционными глухарями или саморезами Spax к нижнему венцу, образуя стабильную нулевую высотную отметку.
2.3. Работа компенсационного зазора: динамика изменения высоты проема по сезонам
Верхний технологический зазор над вершником обсады — это жизненно важное деформационное пространство. Его глубина проектируется с учетом максимальной амплитуды колебаний высоты стены между самым сухим периодом зимой и самым влажным периодом летом.
В процессе эксплуатации дома зазор над вершником совершает непрерывные циклические колебания:
- Зимний период (активное отопление): Относительная влажность воздуха в помещении составляет 20–30%, наружная влажность умеренная. Брус максимально сжимается. Компенсационный зазор уменьшается до минимальных расчетных значений (остаточный безопасный просвет составляет 15–20 мм).
- Летне-осенний период (дожди, вентиляция): Влажность древесины возрастает до 16%. Стены слегка приподнимаются (набухают), и зазор над вершником раскрывается до 35–50 мм.
- Защита зазора от продувания и сдавливания: Жесткий материал в компенсационном зазоре может ограничить расчетное перемещение стены и передать нагрузку на вершник. Материал и узел заполнения выбирают по проекту и технической документации. Пространство заполняется упругими базальтовыми матами (например, Paroc eXtra, плотность 30–35 кг/м³) или вспененным полиэтиленом (Вилатерм) и закрывается с наружной стороны диффузионной паропроницаемой лентой, а изнутри — пароизоляцией.
Монтажные саморезы или анкерные винты, которыми оконная рама и дверная коробка фиксируются к обсаде, должны иметь расчетную длину строго меньше толщины стояка и вершника (обычно длина крепежа меньше толщины обсадной детали на величину, указанную в проекте). Если крепеж пройдет сквозь обсаду в стеновой брус, скользящий узел может быть заблокирован. Такой узел нужно остановить и проверить конструктору до продолжения работ.

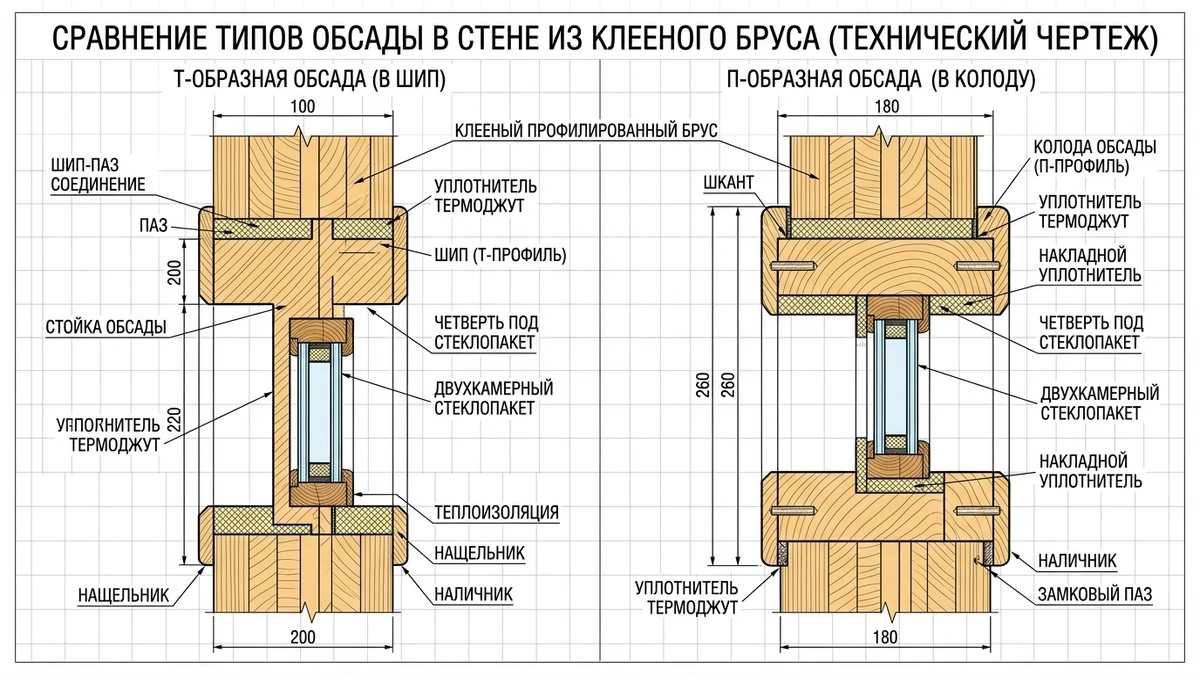

3. Классификация видов обсады: Т-образная, П-образная и черновой закладной брусок
В деревянном домостроении применяются Т-образные, П-образные и другие обсадные системы. Выбор зависит от материала стены, нагрузки, типа блока и проектных узлов; закладной брусок допустим только при подтверждении расчетом и технологией производителя.
3.1. Т-образная обсада («в шип»): современный заводской стандарт для клееного бруса
Т-образная обсада получила свое название благодаря сечению боковых стояков и вершника: к тыльной стороне лафета отфрезерован или вклеен на меламиновый клей D4 продольный шип (гребень) сечением 50 × 50 мм либо 40 × 40 мм, образующий в сечении литеру «Т». В торцах стенового бруса при этом нарезается ответный вертикальный паз.
Преимущества Т-образной конструкции для клееного бруса:
- Сохранение полезной ширины проема: Толщина бокового стояка составляет 45–65 мм, что позволяет устанавливать светопрозрачные конструкции максимальной площади и минимизировать массивные накладные доборы.
- Идеальная геометрия заводского паза: В стеновом комплекте HOLZBAU паз в торцах бруса фрезеруется на автоматическом 6-осевом обрабатывающем ЧПУ-центре SCM Oikos X с допуском ±0.5 мм. Это исключает ручную подрубку цепной пилой и помогает выдержать проектную геометрию скольжения шипа.
- Интегрированная чистовая четверть: На лицевой стороне стояка и вершника на этапе фабричной обработки выбирается четверть глубиной 60–85 мм (под монтажную глубину профильных систем РЕХАУ, VEKA, Alutech, Schüco) и шириной 15–20 мм. Оконная рама монтируется непосредственно в выбранный паз, а сама обсада выступает монолитным чистовым деревянным откосом, не требующим пластиковых уголков и нащельников.
3.2. П-образная обсада («в колоду»): максимальное сопротивление боковым нагрузкам
П-образная окосячка (исторически — «колода») является традиционным узлом деревянного зодчества. Кинематика сопряжения здесь инвертирована относительно Т-образного узла: в торцах стенового бруса выпиливается вертикальный шип (гребень), а в массивных боковых стояках обсады выбирается продольный паз сечением 50 × 50 мм. Стойка надевается на гребень стены сверху вниз подобно чехлу или колоде.
Особенности и сфера применения П-образной обсады:
- Экстремальная жесткость на изгиб: Боковые лафеты П-образной обсады изготавливаются из массива или клееного бруса толщиной от 75 до 120 мм. Такой запас прочности необходим при установке бронированных и тяжелых стальных входных термодверей весом 120–160 кг, передающих серьезные динамические ударные нагрузки на проем при захлопывании.
- Удержание геометрии высоких простенков: Если проем оконного витража имеет высоту более 2.8–3.5 м, П-образный лафет за счет охвата гребня бруса с двух сторон работает как мощный внешний силовой швеллер, препятствуя боковому волнообразному выпучиванию торцов бруса при усадке.
- Трудоемкость и потеря светового проема: Из-за толщины лафетов (до 100–120 мм) световой габарит окна сужается на 150–200 мм относительно чернового проема, а стоимость материала и фрезеровки на 25–35% выше по сравнению с Т-образной еврообсадой.
3.3. Черновой закладной брусок («ройка»): скрытые дефекты и риски кустарного метода
В целях удешевления работ неквалифицированные плотницкие бригады часто предлагают заказчикам монтаж на так называемую «ройку» — черновой сухой брусок сечением 50 × 50 мм, вложенный в паз торца бруса, к которому затем саморезами прикручивается обрезная доска толщиной 25–40 мм. Такой вариант требует отдельной проверки расчетом, геометрией и технологией производителя; без этого он может заблокировать скольжение и ухудшить герметичность узла.
Почему закладной брусок является аварийным решением:
- Отсутствие замкнутого пространственного каркаса: Ройка не соединяется в углах с верхником и порогом через заклинивающиеся столярные замки. При боковых ветровых нагрузках и неравномерной усадке проем деформируется ромбом.
- Линейное продувание и мостики холода: Доска толщиной 25 мм не способна создать полноценный термобарьер. В щели между бруском, доской и торцом бруса проникает холодный воздух, монтажный шов промерзает, образуя конденсат и наледь.
- Риск заклинивания крепежом: При прикручивании доски к закладному бруску рабочие часто применяют саморезы с избыточной длиной (70–90 мм), которые прошивают брусок и застревают в теле стенового бруса. В результате вертикальная подвижка блокируется намертво, что приводит к раздавливанию окна при усадке дома.
| Технический параметр | Т-образная клееная еврообсада | П-образная обсада («в колоду») | Черновой закладной брусок («ройка») |
|---|---|---|---|
| Тип сечения стояка | Т-образное с чистовой четвертью | П-образное (колода с пазом) | Брусок 50 × 50 мм + прибивная доска 30 мм |
| Материал изготовления | Клееный брус ламель «Экстра» (сосна, лиственница) | Массив камерной сушки или клееный брус | Обрезной пиломатериал естественной влажности |
| Сопротивление нагрузкам | Высокое (расчетное под окна и витражи) | Максимальное (для дверей до 160 кг) | Критически низкое (склонность к кручению) |
| Чистовая готовность откосов | 100% готовый чистовой мебельный откос | Требует фрезеровки четверти или доборов | Требует дополнительной обшивки ГКЛ/деревом |
| Риск продувания и мостиков холода | Зависит от узла и качества монтажа | Низкий при плотной укладке джута | Высокий (сквозные щели и продувание) |
| Рекомендация для клееного бруса | Оптимально (стандарт HOLZBAU) | Рекомендовано для входных дверей | Не допускается в принятом узле без проверки проекта |
4. Чистовая клееная еврообсада с терморазрывом: премиальный стандарт HOLZBAU
Чистовая клееная еврообсада — это монолитная столярная конструкция из бессучковой ламели сорта «Экстра» с заводской чистовой четвертью под стеклопакет и интегрированным терморазрывом из PIR. Она исключает мостики холода, вынос точки росы на откос и не требует монтажа пластиковых доборов или нащельников.
4.1. Анатомия чистовой еврообсады: ламель сорта «Экстра» и прецизионная геометрия
В отличие от черновой обсады, которую строители собирают на объекте из сырой доски и затем закрывают гипсокартоном или пластиковыми сендвич-панелями, чистовая клееная еврообсада HOLZBAU является финишным элементом интерьера премиум-класса. Изделие производится в фабричных условиях на высокоточных четырехсторонних станках:
- Сращенная бессучковая ламель «Экстра»: Лицевые поверхности стояков, вершника и подоконника формируются из радиально распиленной сосны, кедра или лиственницы без сучков, смоляных карманов и микротрещин. Ламели склеиваются экологически безопасными D4-полиуретановыми или EPI-клеевыми системами AkzoNobel с водостойкостью группы повышенной прочности.
- Фабричная чистовая четверть: На внутреннем контуре обсадной коробки выфрезерована четверть глубиной 65–85 мм и шириной 15–20 мм, идеально подогнанная под толщину оконной рамы или дверной коробки. Окно утапливается в четверть через ленту ПСУЛ, образуя герметичное лабиринтное сопряжение без сквозных зазоров.
- Заводская шлифовка и покраска: Все детали проходят калибровку абразивами зернистостью P150–P180 и покрываются паропроницаемыми интерьерными маслами или лазурями (Remmers, Adler, Osmo) в цеху при стабильной температуре +20 °C и влажности 50%. Это исключает разнотон и потеки, неизбежные при покраске на объекте.

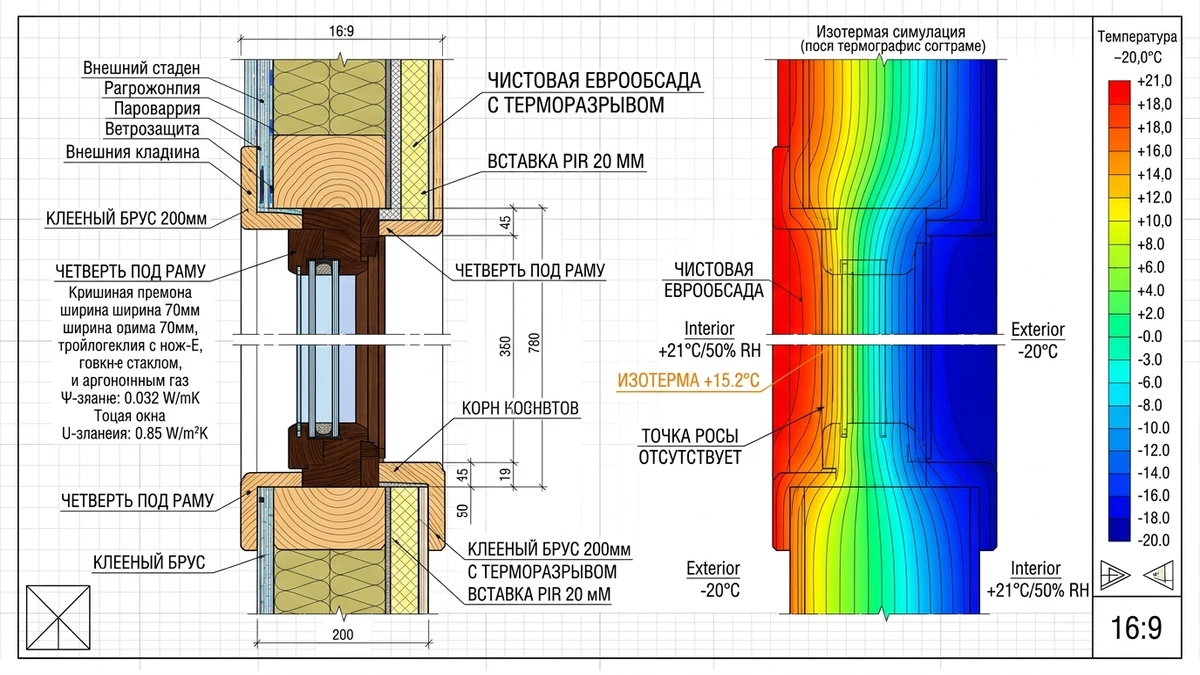

4.2. Интеграция терморазрыва: устранение мостика холода и точки росы
При толщине стены из клееного бруса 200–240 мм стандартная деревянная обсада из массива сосны обладает коэффициентом теплопроводности λ = 0,13–0,15 Вт/(м·°C). В зонах экстремальных зимних температур (−25 °C и ниже) в узле примыкания холодной оконной рамы к торцу проема образуется линейный мостик холода. Температура внутренней поверхности деревянного откоса может падать до +8...+9 °C, вызывая выпадение конденсата (точка росы).
Для снижения риска промерзания в проекте в конструкции чистовой еврообсады HOLZBAU применяется интегрированный терморазрыв:
- В тело клееного лафета параллельно плоскости остекления фабрично закладывается термовставка из жесткого вспененного полиизоцианурата (PIR) или экструдированного полистирола высокой плотности (45 кг/м³) толщиной 15–20 мм с коэффициентом теплопроводности λPIR = 0,022 Вт/(м·°C).
- Терморазрыв физически рассекает тепловой поток, предотвращая сквозное промерзание древесины от наружной грани рамы к внутренней поверхности жилого помещения.
- В результате температура внутреннего откоса в самый холодный период не опускается ниже +15,2 °C (при +22 °C внутри дома), что может повысить температуру внутренней поверхности; отсутствие конденсата подтверждают теплотехническим расчетом и условиями эксплуатации.
4.3. Эстетика премиального интерьера: отказ от нащельников и доборов
Использование чистовой клееной еврообсады кардинально меняет визуальное восприятие оконных и дверных проемов внутри дома:
- Монолитный деревянный откос: Ширина стояков подбирается точно под толщину стены (200, 240 или 280 мм). Обсада формирует абсолютно гладкий, идеально отшлифованный и окрашенный в цвет интерьера откос без видимых стыков и крепежа.
- Отказ от пластиковых нащельников: Стандартный монтаж в черновую обсаду требует закрытия пены пластиковыми уголками или гибкими нащельниками, которые со временем желтеют, коробятся от перепадов температур и отклеиваются. Чистовая обсада скрывает шов в теле четверти.
- Прецизионный монтаж наличников: Наружные и внутренние наличники крепятся непосредственно к телу обсадной коробки через замковые микропазы или на финишные шпильки, не соприкасаясь со стеновым брусом и не препятствуя его усадке.
5. Инженерное проектирование и заводская подготовка проемов на 6-осевом ЧПУ SCM Oikos X
В домокомплектах HOLZBAU оконные и дверные проемы закладываются на стадии цифрового BIM-проектирования (Cadwork). Вертикальные пазы скольжения и четверти нарезаются на роботизированных 6-осевых ЧПУ-комплексах SCM Oikos X с допуском ±0.5 мм, что исключает кустарную распиловку цепными пилами на объекте.
5.1. BIM-проектирование проемов в Cadwork и Dietrich's: сквозной цифровой цикл
Качественная обсада начинается задолго до приезда монтажной бригады на строительную площадку. В конструкторском бюро HOLZBAU каждый оконный и дверной блок проектируется в специализированном программном комплексе Cadwork или Dietrich's:
- Сквозная параметризация узлов: В цифровую трехмерную модель дома закладываются точные габариты остекления, профильной системы (локализованные ПВХ-линейки РЕХАУ Intelio 80, VEKA Softline 82, энергоэффективный алюминий Alutech W72 / Schüco AWS или деревоалюминиевые рамы 78–92 мм), толщина уплотнительных лент ПСУЛ, размеры четверти и расчетный компенсационный зазор над вершником.
- Автоматическая генерация машинного кода: Построенная BIM-модель транслируется в управляющий машинный код формата BTL для производственной системы SCM Maestro beam&wall, передаваемый напрямую в 6-осевой центр SCM Oikos X. Исключается человеческий фактор и ошибки разметки.

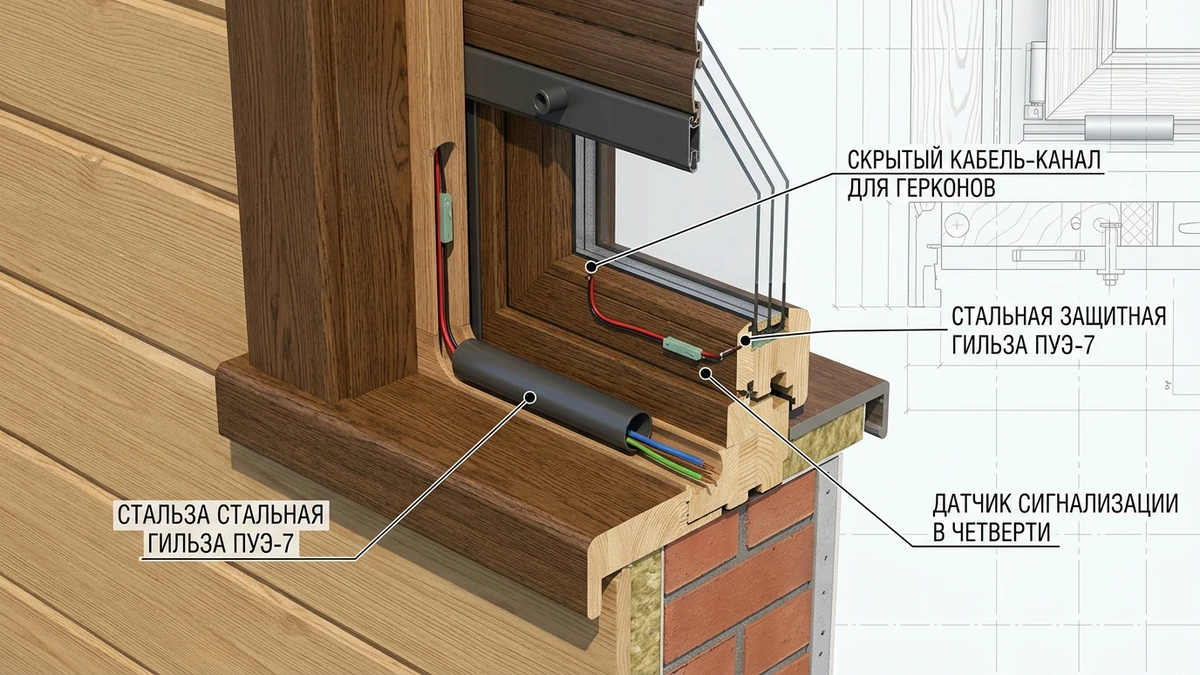

- Увязка с инженерией: В модели заранее размечаются скрытые каналы для кабелей датчиков сигнализации (герконов), проводки электроприводов рольставней и систем автоматического открывания окон.

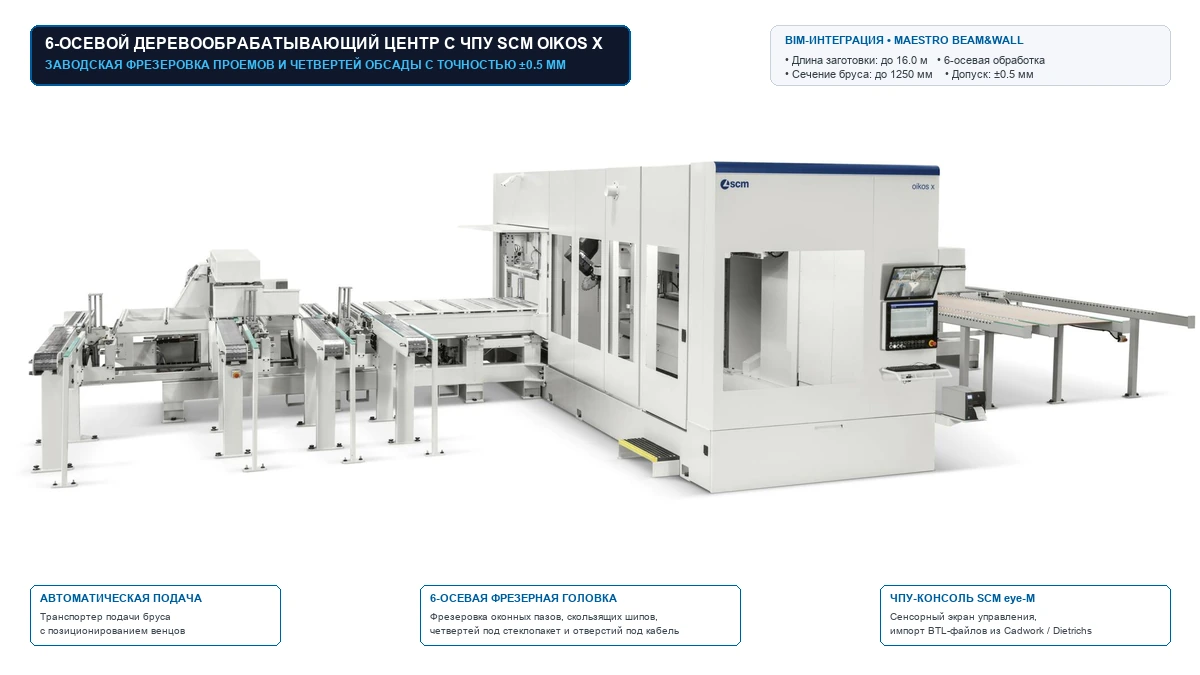

5.2. ЧПУ-обработка на 6-осевом центре SCM Oikos X: допуск ±0.5 мм vs ручная бензопила
На строительном рынке до сих пор практикуется метод, когда проемы выпиливаются цепной пилой по месту прямо в собранном срубе. Разница в качестве между заводской ЧПУ-обработкой и кустарной распиловкой носит фундаментальный характер:
| Параметр изготовления | Заводской ЧПУ SCM Oikos X | Ручная пропилка бензопилой по месту |
|---|---|---|
| Точность позиционирования паза | ±0.5 мм (лазерная юстировка) | ±10–25 мм (человеческий фактор, увод шины) |
| Геометрия вертикали направляющей | Строго 90° по всей высоте простенка | Волнообразная, с перепадами по глубине и ширине |
| Чистота обработки паза | Гладкая фрезерованная поверхность | Рваные волокна древесины, задиры, сколы |
| Плавность скольжения шипа | Плавный ход без рывков и заклиниваний | Высокий риск заклинивания шипа при усадке |
| Герметичность стыка с джутом | 100% равномерный прижим без продуваний | Локальные пустоты, мостики холода, продувание |
5.3. Предотвращение искривления простенков: технологические замковые перемычки
При транспортировке домокомплекта и в процессе сборки стен высокие оконные и дверные простенки без боковой поддержки подвержены риску отклонения от вертикальной плоскости под действием ветровых и монтажных нагрузок.
Инженерный стандарт HOLZBAU решает эту задачу с помощью заводских технологических перемычек:
- В каждом втором-третьем венце по высоте оконного проема брус изготавливается со сквозной временной технологической связью (перемычкой), удерживающей торцы простенка в единой плоскости с точностью до десятых долей миллиметра.
- Временные перемычки выпиливаются непосредственно перед установкой обсадной коробки. К этому моменту стеновой массив уже собран, стянут пружинными узлами «Сила» или шпильками и нагружен вышележащими конструкциями.
- В результате простенок сохраняет абсолютную вертикальность, а заводские пазы в торцах брусьев образуют идеальную непрерывную направляющую линию от подоконника до верхнего венца.
Попытка прорезать вертикальный паз глубиной 50 мм в торцах бруса ручной цепной бензопилой неизбежно приводит к уводу пильной шины в сторону волокон. При кривизне паза всего в 4–5 мм Т-образный шип обсады заклинит при первой же осадке стены на 10 мм. Брус зависнет на заклинившем шипе, а межвенцовые швы стен раскроются с образованием сквозных щелей.

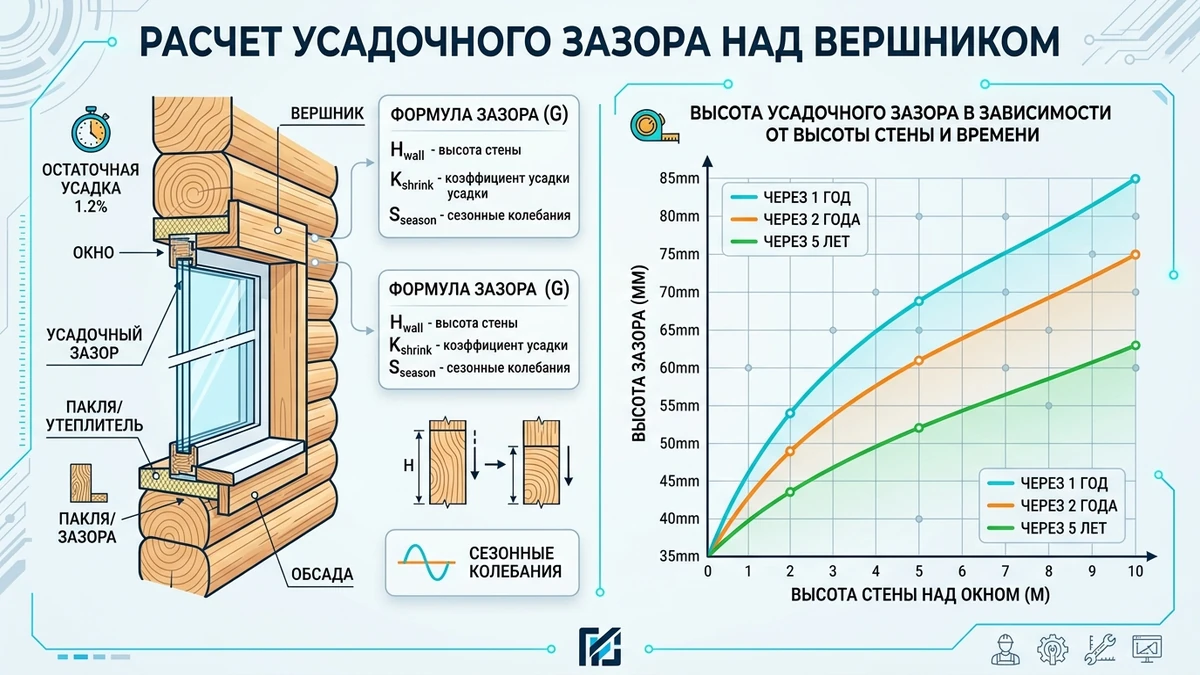

6. Точный расчет величины верхнего компенсационного зазора: инженерные формулы
Высоту компенсационного зазора определяют по проекту конкретного проема: учитывают геометрию, влажность и профиль древесины, нагрузку над проемом, узлы опирания и допустимый ход скользящего соединения.
6.1. Исходные данные и принцип расчета компенсационного зазора
Компенсационный зазор нельзя назначать по одной универсальной формуле или считать непосредственно по СП 64.13330.2017: этот свод правил относится к расчету деревянных конструкций. Проектировщик определяет требуемый ход узла по материалу и влажности древесины, геометрии и нагрузкам стены, расположению проема, узлам опирания и принятому запасу.
Высота стены над проемом и фактическая схема передачи нагрузки; порода, профиль и влажность древесины; этажность и положение проема; проектные узлы перекрытий, балок и кровли; допустимый ход скользящего соединения. Результат и резерв на монтаж фиксируют в проекте. Ориентиры ниже помогают составить перечень исходных данных и не заменяют расчет конструктора.
6.2. Влияние этажности и положения проема в стене
При расчете компенсационного зазора решающее значение имеет не только высота самого оконного или дверного блока, но и высота стены, расположенной непосредственно над ним:
- Окна первого этажа двухэтажного дома: На простенок над окном первого этажа давит массив венцов второго этажа, межэтажное перекрытие, фронтоны и кровельная система. Перемещения оценивают по фактической схеме здания и проектным нагрузкам; типовой диапазон нельзя переносить на конкретный проем без расчета.
- Окна второго (мансардного) этажа: Над окнами мансарды находится всего 2–4 венца под мауэрлатом. Высота древесного массива минимальна (Hст ≤ 0,8–1,2 м), поэтому требуемый ход может отличаться от узла нижнего этажа; его задают расчетом для конкретного проема.

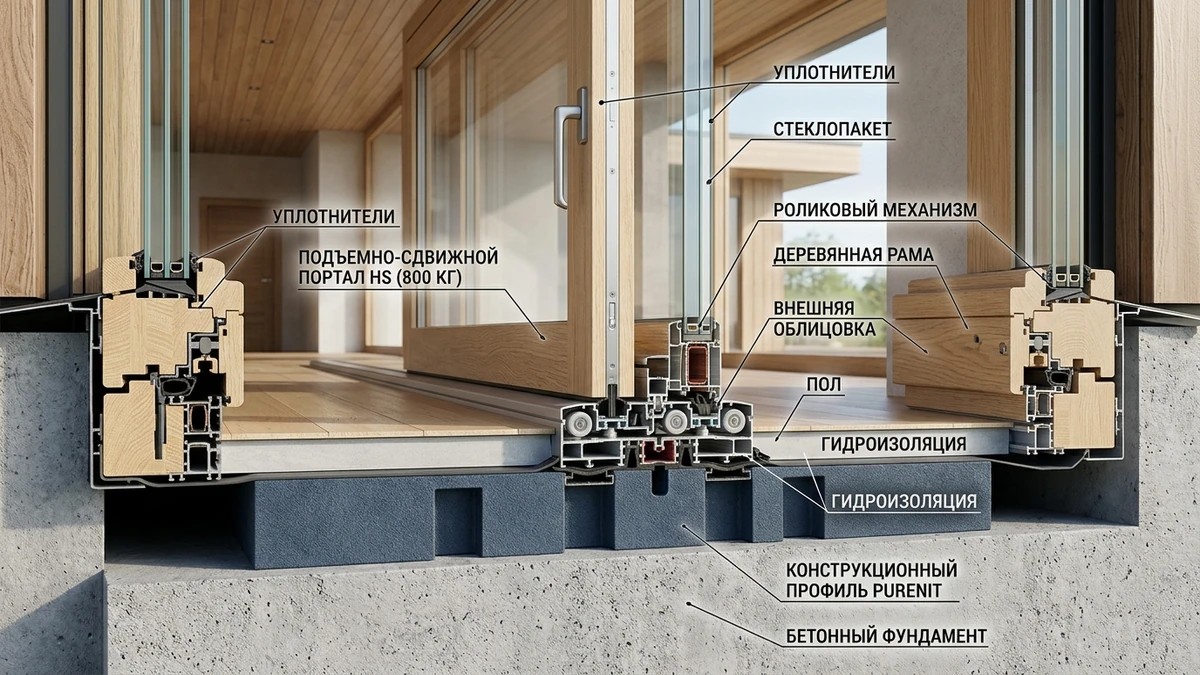

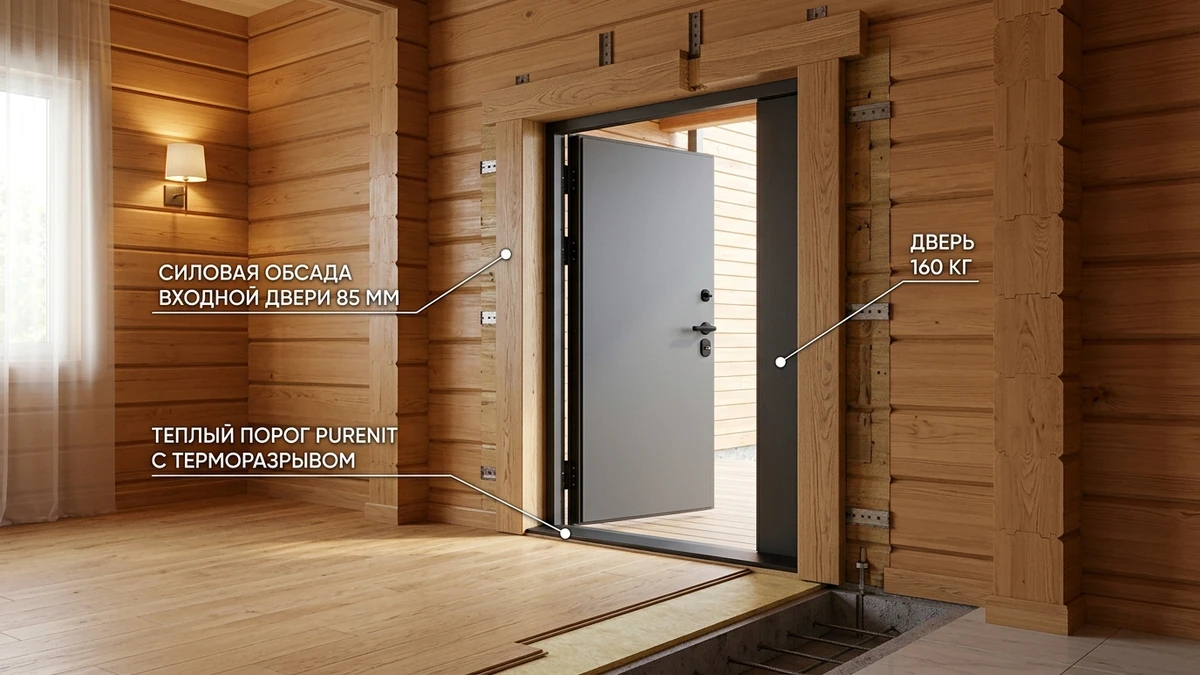

- Входные двери и панорамные HS-порталы: Для проемов высотой от 2.2 до 2.8 м даже незначительное отклонение в процентах дает значительное абсолютное перемещение. Размер компенсационного зазора назначают по расчету стены и требованиям производителя дверной системы.
6.3. Исходные данные для проектирования компенсационного зазора
| Узел | Что проверить перед назначением зазора |
|---|---|
| Окно нижнего этажа | Высоту и нагрузку стены до перекрытия, расположение балок, влажность и профиль домокомплекта. |
| Окно верхнего этажа или мансарды | Расстояние до мауэрлата или ригеля, схему опирания кровли и перемещения примыкающих элементов. |
| Входная дверь | Высоту и массу блока, узел порога, нагрузки над проемом и требования изготовителя дверной системы. |
| Панорамный портал | Прогиб ригеля, массу и схему крепления портала, допустимые перемещения и узел нижнего опирания. |
7. Технология монтажа обсадной коробки и 3-слойного монтажного шва по ГОСТ 30971-2012
Монтаж оконных блоков в чистовую обсаду выполняется по принципу «изнутри плотнее, чем снаружи»: наружный паропроницаемый водоотводящий контур (лента ПСУЛ), центральный эластичный утеплитель (пена Soudal Flexifoam) и внутренний паронепроницаемый барьер (бутиловая мембрана Robitex). Это предотвращает намокание утеплителя и промерзание шва.
7.1. Пошаговый технологический регламент монтажа обсадной коробки
Установка обсады в клееном брусе выполняется строго до начала финишных отделочных работ по технологической карте HOLZBAU:
- Антисептирование скрытых полостей: Перед установкой направляющие пазы и шипы обрабатываются трудновымываемым биопиреном или антисептиком (Remmers Induline SW-900 или Neomid 430 Eco) с влажностным контролем торцов.
- Укладка скользящего демпфера: В паз бруса или на шип без складок монтируется иглопробивной термоджут плотностью 400 г/м² или холлофайбер. Крепление утеплителя выполняется скобами только в одной точке сверху, чтобы не тормозить скольжение лафета.
- Монтаж подоконного бруса (порога): Нижний элемент выставляется строго в горизонтальный горизонт с помощью оптического нивелира и крепится к нижнему брусу саморезами Spax с полимерной шайбой. Под подоконник укладывается полоса ленты ПСУЛ для гидроизоляции от косого дождя.
- Установка боковых стояков: Лафеты заводятся в пазы проема, осаживаются легкими ударами резиновой киянки до замыкания нижнего замка «в лапу» или шипового соединения.
- Монтаж вершника: Верхняя балка устанавливается враспор между стояками и фиксируется самозаклинивающимся столярным замком. Контролируется расчетная величина верхнего зазора над вершником.

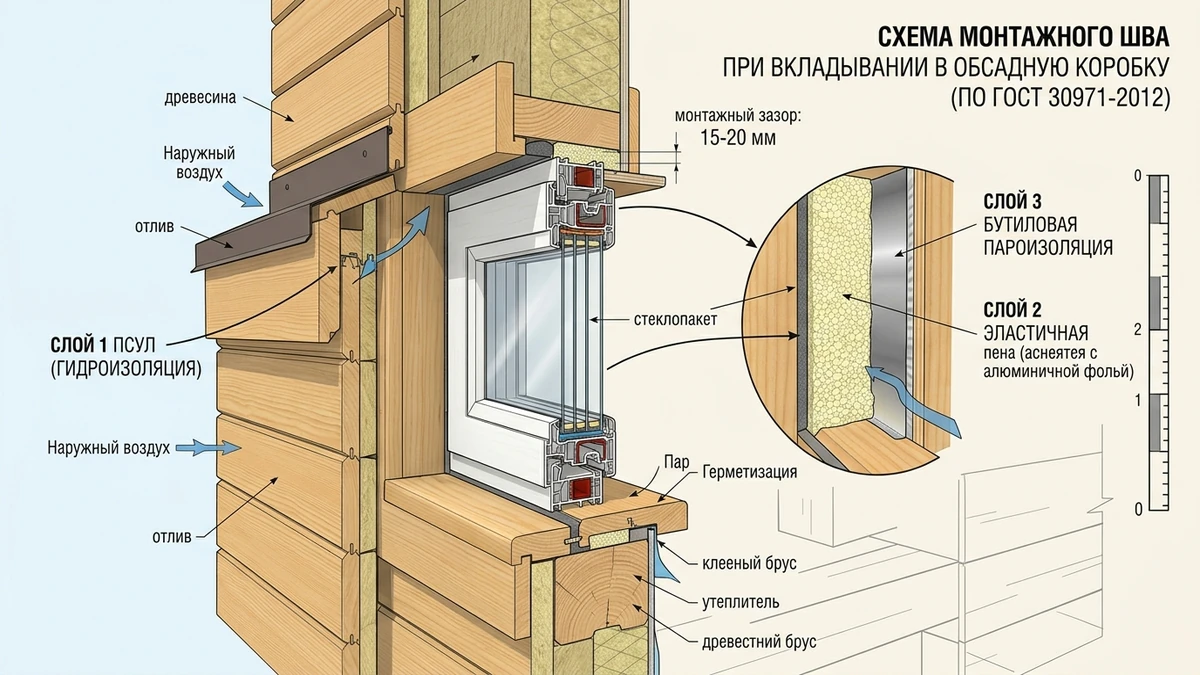

7.2. Трехслойная система герметизации по ГОСТ 30971-2012
Примыкание оконной рамы к чистовой четверти обсады подвержено деформациям при перепадах температур. Стандарт ГОСТ 30971-2012 предписывает устройство трех функциональных слоев:
| Слой изоляции | Применяемый материал | Физическая функция слоя | Требование регламента |
|---|---|---|---|
| 1. Наружный (гидроизоляционный паропроницаемый) | Предварительно сжатая уплотнительная лента (ПСУЛ illbruck illmod 600 / Robitex) | Защита шва от дождя, ветра, УФ-лучей и свободный вывод пара наружу | Сжатие на 70–75% от свободного состояния; водонепроницаемость не менее 600 Па |
| 2. Центральный (теплозвукоизоляционный) | Эластичная полиуретановая пена высокой плотности (Soudal Flexifoam / Tytan Professional Flex) | Теплоизоляция и гашение акустических волн, компенсация подвижек до 50% без растрескивания | Коэффициент теплопроводности λ ≤ 0,035 Вт/(м·°C); класс огнестойкости B2 |
| 3. Внутренний (пароизоляционный) | Дублированная бутилкаучуковая лента с фольгой (Robiband ВМ / Delta Poly-Band) | Предотвращение проникновения влажного теплого воздуха из комнаты в слой утеплителя | Паропроницаемость Sd ≥ 100 м; сплошная адгезия без пузырей и разрывов |
7.3. Крепление рамы в четверть обсады: крепеж Spax и расчет заглубления
Монтаж оконных рам в чистовую четверть еврообсады имеет принципиальное отличие от монтажа в бетонную стену:
- Запрет сквозных турбовинтов: Категорически запрещено использовать строительные анкеры длиной 120–152 мм, пробивающие обсаду и входящие в тело брусовой стены.
- Конструкционные саморезы Spax: Применяются оцинкованные саморезы по дереву Spax 5,0 × 50 мм или 6,0 × 60 мм с потайной головкой и антифрикционным восковым покрытием. Шаг крепежа — не более 600 мм по периметру рамы, расстояние от углов — 150 мм.
- Опорные дистанционные колодки: Вес стеклопакета передается на подоконник через антисептированные полимерные клинья или буковые колодки, обеспечивающие вентилируемый зазор под нижней кромкой рамы для стока конденсата.

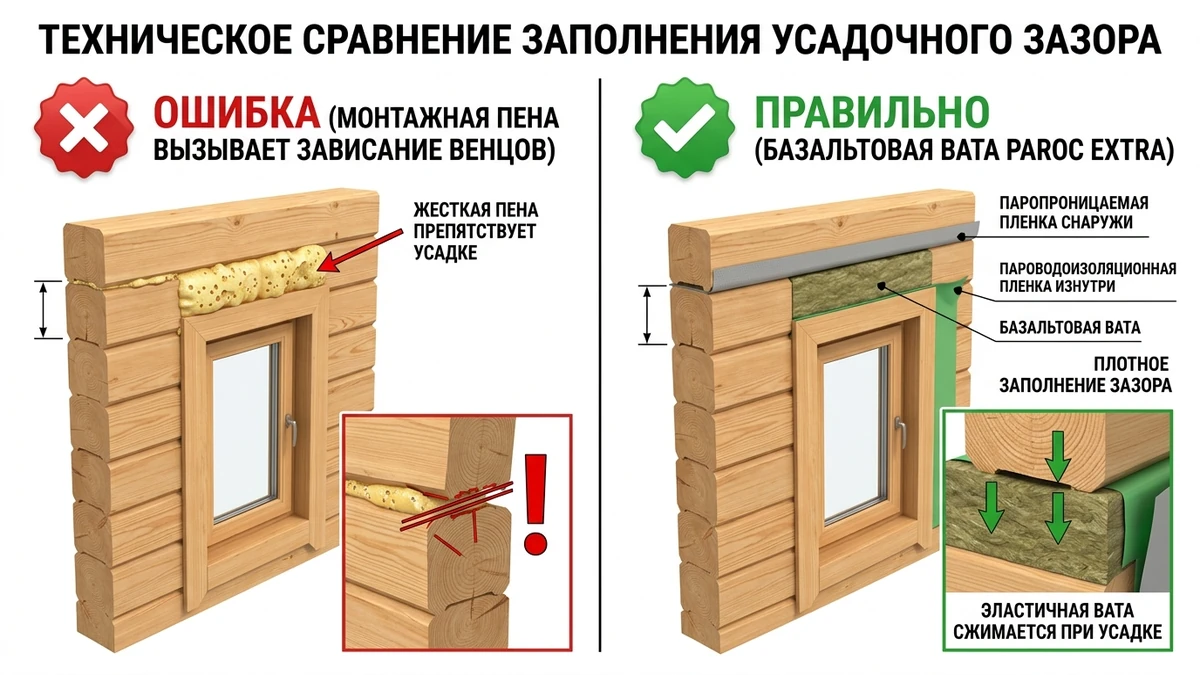

8. Теплоизоляция и герметизация компенсационного зазора: материалы и узлы
Жесткий материал в верхнем компенсационном зазоре способен передавать нагрузку на вершник и оконный блок. Допустимые материалы и узел заполнения выбирают по проекту и документации производителей. Зазор изолируется только легко сжимаемыми базальтовыми матами (плотность 30–35 кг/м³) и защищается мембранами Delta снаружи и изнутри.

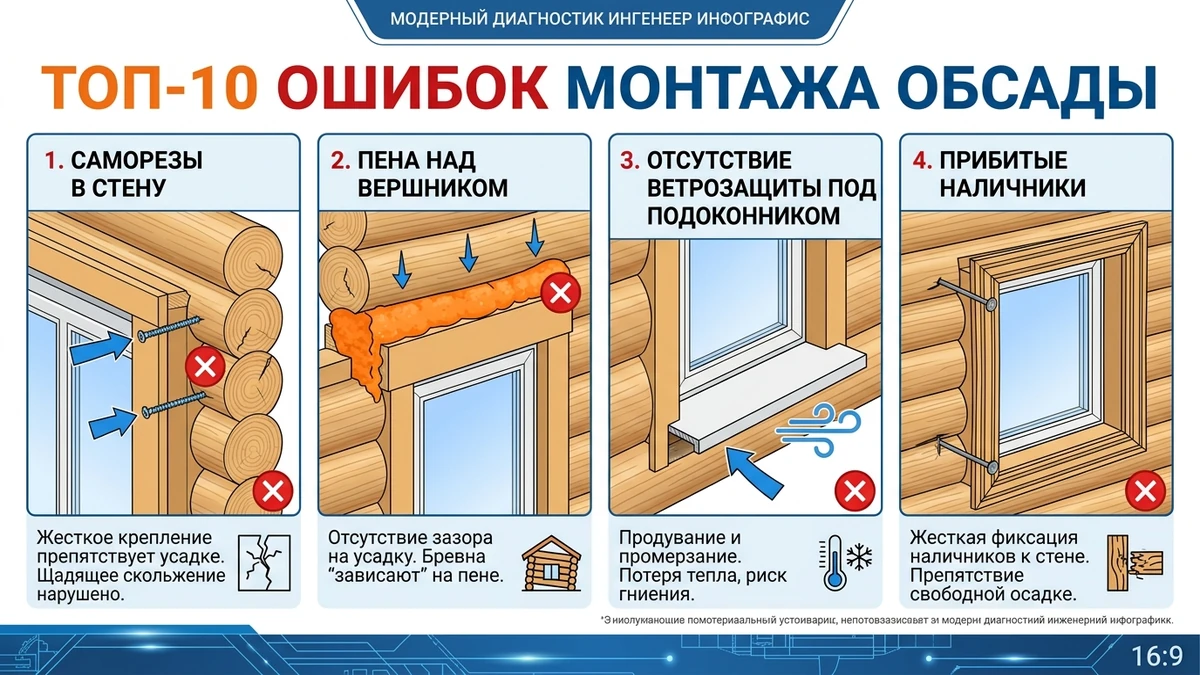

8.1. Почему монтажная пена над вершником — грубейшее нарушение строительной физики
На строительных форумах и в отчетах независимых экспертиз дефект запенивания верхнего зазора над обсадой занимает первое место по частоте аварийных рекламаций. Физико-механическая причина катастрофических последствий кроется в свойствах застывшего пенополиуретана:
- Высокое сопротивление сжатию: Стандартная монтажная пена после полной полимеризации имеет прочность на сжатие при 10% линейной деформации от 0.04 до 0.08 МПа (около 4000–8000 кг/м²). При площади верхнего зазора 1,5 м × 0,2 м = 0,3 м² застывшая пена способна выдержать статическое давление в 1.2–2.4 тонны до начала пластического разрушения.
- Зависание стенового венца: Оседающий под весом перекрытий и кровли брус натыкается на несжимаемый слой пены. Стена перестает садиться вниз, венец «вывешивается» в воздухе.
- Раскрытие горизонтальных швов: Соседние венцы сруба по бокам проема продолжают плановую усадку. В результате между венцом над окном и боковыми брусьями раскрываются клиновидные сквозные щели шириной до 15–20 мм, через которые с улицы сквозит морозный воздух.
8.2. Правильный пирог утепления: упругая базальтовая вата без сопротивления усадке
В инженерном регламенте HOLZBAU пространство между вершником и вышележащим брусом заполняется материалами, обладающими минимальным модулем упругости и высокой способностью к многократной обратимой компрессии:
- Базальтовое минераловатное волокно: Применяются легкие упругие плиты Paroc eXtra, Rockwool Лайт Баттс или Isover с плотностью 30–35 кг/м³. Маты нарезаются полосами с шириной на 10 мм больше глубины проема и закладываются в зазор без чрезмерной трамбовки. При усадке стены волокна базальта свободно сминаются, не оказывая сопротивления брусу.
- Термоленты из натурального овечьего войлока или джута: В качестве экологичной альтернативы для домов из кедра и лиственницы используется многослойный холст из термоскрепленного джута или натуральной шерсти Klimalan. Материал естественным образом регулирует влажность и не пылит.
8.3. Ветро- и пароизоляционные контуры вершника
Теплоизоляционный материал в компенсационном зазоре должен быть надежно защищен от продувания и намокания:
- Наружный контур (ветрозащита): С фасадной стороны зазор закрывается диффузионной мембраной с высокой паропроницаемостью (Delta-Vent N Plus или Tyvek Soft). Мембрана монтируется со складкой («деформационной петлей»), позволяющей ткани свободно складываться при опускании венца без натяжения и разрыва.
- Внутренний контур (пароизоляция): Со стороны помещения устанавливается армированная пароизоляционная пленка (Delta-Dawi GP или Pro Clima DB+) с проклейкой стыков бутилкаучуковым скотчем. Деформационная петля внутрь помещения обеспечивает герметичность контура при любом ходе усадки.
9. Специфика обсады входных и межкомнатных дверей: тяжелые полотна и терморазрыв
Дверная обсада воспринимает не только усадку стен, но и мощные цикличные динамические нагрузки от распахивания и ударов полотен весом до 160 кг. Для входных групп применяется усиленный клееный брус толщиной от 75–85 мм и конструкционный теплый порог, исключающий промерзание пола.
9.1. Силовая обсада входных металлических дверей: гашение динамики 160 кг
Современные уличные входные двери с терморазрывом для загородных резиденций (например, брендов Hörmann, Portalle, Бастион) имеют массивную стальную коробку, трехконтурное уплотнение, внутреннюю термоплиту и броненакладки. Вес дверного полотна в сборе достигает 120–160 кг. Установка такой конструкции в стандартную тонкую обсаду (40–45 мм) приводит к расшатыванию коробки через несколько месяцев эксплуатации.
Инженерный регламент силовой обсады входных дверей HOLZBAU:
- Увеличенное сечение лафетов: Толщина боковых стояков и вершника составляет не менее 75–85 мм, а ширина соответствует полной толщине стены (200, 240 или 280 мм). Массивный клееный брус обладает высоким модулем упругости на кручение.
- Усиленный профиль сопряжения: Применяется глубокий Т-образный шип 50 × 60 мм либо П-образная колода с пазом глубиной 50 мм, обеспечивающая двусторонний боковой перехват торцов бруса.
- Специализированный крепеж петель: Мощные регулируемые петли навешиваются на стальные оцинкованные глухари и винты Spax диаметром 8 мм, заглубляемые в тело обсадного лафета на 60–70 мм строго без пробития в стеновой брус. Силовые удары при захлопывании двери гасятся упругостью обсады и демпферного джутового слоя.
9.2. Теплый порог входной группы: ликвидация промерзания по границе стяжки
Нижний узел входной двери — самый уязвимый участок теплового контура здания. Размещение стандартного деревянного порога прямо на холодный фундамент или в зону контакта с уличным керамогранитом приводит к намоканию и гниению дерева.
В проектах HOLZBAU узел теплого порога реализуется следующим образом:
- Под пороговую часть дверной обсады монтируется термоизолирующий конструкционный подкладочный профиль из вспененного полиуретана высокой плотности (Purenit или Compacfoam) толщиной от 50 мм. Профиль обладает пределом прочности на сжатие до 7.5 МПа и не впитывает влагу.
- Линия терморазрыва Purenit точно совпадает с границей между утеплителем теплого пола в доме и фасадным уличным крыльцом, ликвидируя сквозной мостик холода.
- Сам чистовой порог изготавливается из клееного бруса лиственницы или термоясеня с полиуретановой гидрофобизацией и закрывается анодированным алюминиевым профилем с резиновым уплотнителем.
9.3. Межкомнатные двери и портальные проемы в перегородках
Внутренние ненесущие перегородки в домах из клееного бруса обычно имеют толщину 120–160 мм. Стены перегородок не нагружены кровлей, из-за чего их естественная усадка идет медленнее, чем у наружных капитальных стен, а риск коробления торцов выше.
Особенности обсады межкомнатных блоков:
- Симметричная чистовая обсада: Лафеты изготавливаются точно под толщину перегородки (120 или 160 мм) с двусторонними чистовыми фасками, формируя завершенный арочный или прямоугольный портал.
- Компенсация разноусадочности: В местах примыкания перегородок к внешним стенам компенсационный зазор над вершником рассчитывается с учетом разницы скоростей усадки наружного контура и внутренних сухих стен (зазор 40–50 мм).
- Магнитные замки и скрытые петли: Заводская чистовая четверть обсады позволяет фрезеровать посадочные места под современные скрытые петли (KUBICA, Anselmi) и бесшумные магнитные замки без монтажа дополнительных накладных коробок.
10. Панорамное остекление в пол и портальные системы (HS/PSK): особые требования
Монтаж крупноформатных подъемно-сдвижных порталов HS весом до 800 кг требует передачи массы конструкции непосредственно на бетонный фундамент через теплый конструкционный профиль Purenit. Опирание тяжелых порталов на лаги или брус допускается только при подтверждении расчетом несущей способности и жесткости узла.
10.1. Нагрузки крупноформатных подъемно-сдвижных систем HS
Современная загородная архитектура из клееного бруса широко использует портальные раздвижные системы шириной от 3.0 до 8.5 метров и высотой до 2.8 метра (подъемно-сдвижные алюминиевые системы Alutech SL160, Schüco ASE 80 HI, Reynaers MasterPatio). Остекление выполняется формулой двухкамерного триплекса толщиной до 52 мм, из-за чего вес одной подвижной створки достигает 350–400 кг, а суммарный вес портала превышает 800 кг.
Ключевые физические факторы монтажа порталов в клееном брусе:
- Нулевой прогиб нижней направляющей: Допустимый прогиб нижнего ходового рельса портала составляет не более 1.0 мм на 3 метра длины. Если рельс прогнется хотя бы на 2–3 мм, каретки тяжелой створки перестанут перемещаться, а запорные крюки не войдут в ответные планки.
- Изоляция от сезонных прогибов перекрытий: Деревянные балки перекрытия под переменной эксплуатационной нагрузкой дают естественный упругий прогиб до L / 400. Установка рельса портала на деревянные балки пола неминуемо приведет к блокировке створок.
10.2. Опирание нижнего рельса: конструкционный термопрофиль Purenit
Для создания идеально жесткого и при этом теплого основания под нижнюю ходовую шину портала HOLZBAU применяет специализированный конструкционный термопрофиль Purenit:
- В зоне проема нижний стеновой брус выпиливается до уровня черновой железобетонной плиты фундамента.
- На монолитное основание через полиуретановый клей-герметик и анкерные шпильки устанавливается жесткий подставочный блок Purenit плотностью 550 кг/м³ и высотой, точно выверенной под отметку финишного чистового покрытия пола.
- Материал Purenit не подвержен линейному расширению от влаги, имеет коэффициент теплопроводности λ = 0,08 Вт/(м·°C) и выдерживает статическую нагрузку до 75 тонн на квадратный метр без усадки.
- Нижняя рама портала жестко крепится к профилю Purenit, а боковые стояки портала входят в пазы скользящей клееной обсады, воспринимающей вертикальную осадку стен.
10.3. Безраспорный верхний узел: учет прогиба большепролетных ригелей LVL
Над портальными проемами шириной более 3 метров в домах из клееного бруса устанавливаются мощные клееные балки или брус из клееного шпона (LVL Ultralam). Согласно СП 64.13330.2017, расчетный относительный прогиб таких балок под полной снеговой нагрузкой кровли может составлять до f = L / 300 (около 10–15 мм для 4-метрового пролета).
Если верхний зазор над вершником обсады спроектирован без учета суммарного прогиба ригеля и усадки бруса, прогнувшаяся балка надавит на верхний профиль рамы портала. Поэтому над порталами HOLZBAU компенсационный зазор увеличивается до 75–90 мм и закрывается телескопическими декоративными наличниками, обеспечивающими абсолютную свободу прогиба ригеля.
11. Интеграция инженерных коммуникаций: скрытая проводка, датчики и автоматика
Интеграция кабельных линий в узлы обсады выполняется на этапе заводской ЧПУ-фрезеровки. В стояках закладываются скрытые каналы для магнитоконтактных датчиков (герконов) и защитные стальные гильзы для питания приводов рольставней по ПУЭ-7, снабженные компенсационными петлями кабеля против обрыва при усадке.
11.1. Фабричная фрезеровка скрытых кабель-каналов в теле лафета
В современных домах премиум-класса наличие открытых пластиковых кабель-каналов на деревянных стенах недопустимо с эстетической точки зрения. Все инженерные трассы закладываются скрытым способом:
- Кабель-каналы с тыльной стороны стояка: При производстве Т-образной чистовой обсады на ЧПУ-центре в тыльной плоскости лафета параллельно гребню фрезеруется продольный паз сечением 15 × 15 мм. В него укладывается негорючий кабель в безгалогенной оболочке (ВВГнг-FRLS или LiYY).
- Сквозное сверление стенового бруса: Точки ввода кабелей из стены в обсадную коробку проектируются в BIM-модели и высверливаются на заводе в процессе нарезки домокомплекта.
11.2. Монтаж герконовых датчиков охранной сигнализации («Умный дом»)
Для подключения оконных и дверных блоков к системе охранной сигнализации и автоматизации климата («Умный дом») используются скрытые цилиндрические магнитоконтактные извещатели (герконы) диаметром 6–10 мм:
- Посадочное гнездо под геркон высверливается в чистовой четверти обсады на глубину 30 мм, а ответная магнитная планка врезается в торец створки окна. При закрытом окне датчики абсолютно невидимы.
- Сигнальный кабель проходит внутри отфрезерованного канала стояка и выходит в межвенцовый кабельный канал, ведущий к щиту автоматики.
- Система моментально фиксирует открытие створок, автоматически отключая радиаторы отопления или внутрипольные конвекторы в проветриваемом помещении для экономии энергии.
11.3. Электроприводы рольставней и маркиз: требования ПУЭ-7
Согласно требованиям ПУЭ-7 (раздел 2.1 «Электропроводки в деревянных конструкциях»), силовые электрические кабели напряжением 220 В, питающие встроенные электроприводы жалюзи, рольставней или автоматических замков, требуют особой защиты от механического сдавливания и возгорания:
- Стальные защитные гильзы: В месте перехода кабеля из оседающей стены в неподвижный вершник обсады проводка заключается в толстостенную стальную трубную гильзу. Опускающийся брус скользит вдоль внешней поверхности гильзы, исключая риск перекусывания и короткого замыкания кабеля.
- Компенсационная петля запаса («S-образная петля»): Внутри верхнего зазора над вершником оставляется технологическая петля провода длиной 100–150 мм. По мере осадки бруса петля плавно распрямляется, предотвращая натяжение и обрыв жил.
12. Топ-10 критических ошибок монтажа обсады и их последствия
Частые рекламационные риски связаны со сквозным крепежом в брус, жестким заполнением верхнего зазора, неправильным креплением наличников и разрывом монтажного шва.
На основе типовых дефектов монтажа специалисты HOLZBAU систематизировали 10 рисков, которые проверяют на приемке:
-
1. Сквозной крепеж рамы или обсады в стену (жесткая блокировка):
Дефект: Монтажники используют анкеры длиной 120–152 мм, которые проходят сквозь обсаду и намертво вкручиваются в торцы стенового бруса.
Последствия: Стена не может опускаться по направляющим. На первом же сантиметре сезонной подвижки сминаются рамы, лопаются стеклопакеты, а венцы вывешиваются с образованием щелей.
Устранение: Полный демонтаж крепежа, замена поврежденных элементов обсады и фиксация рамы саморезами Spax длиной строго меньше толщины обсады. -
2. Запенивание компенсационного зазора над вершником монтажной пеной:
Дефект: Верхний усадочный зазор герметизируют обычной или профессиональной монтажной пеной вместо упругой минеральной ваты.
Последствия: Полимеризованная пена работает как жесткий упор. Вышележащий стеновой брус ложится на запененный вершник, выгибая раму дугой вниз.
Устранение: Механическая прорезка и полное удаление застывшей пены, очистка зазора и закладка базальтовых матов с мембранами. -
3. Прибивание наружных и внутренних наличников к стеновому брусу:
Дефект: Широкий наличник прибивают гвоздями или прикручивают саморезами одновременно и к обсадной коробке, и к венцам стены.
Последствия: Наличник жестко связывает обсаду со срубом. При усадке наличники ломает, срывает шляпки гвоздей, либо стена зависает на крепеже наличника.
Устранение: Наличники должны крепиться исключительно к телу обсадной коробки. На брус наличник заходит с зазором скольжения без единого гвоздя. -
4. Отсутствие пароизоляционных и диффузионных лент по ГОСТ 30971-2012:
Дефект: Монтажную пену оставляют открытой с улицы и изнутри, закрывая ее лишь декоративным нащельником.
Последствия: Уличный ультрафиолет и влага разрушают пену за 1–2 сезона. Изнутри влажный комнатный воздух проникает в поры утеплителя, вызывая намокание, наледь и черную плесень.
Устранение: Вскрытие откосов, гидрофобизация шва, наклейка наружной ленты ПСУЛ и внутренней бутиловой мембраны Robitex. -
5. Использование сырого пиломатериала естественной влажности для коробки:
Дефект: Изготовление обсады из свежепиленной доски влажностью 25–40%.
Последствия: При высыхании внутри отапливаемого дома доску ведет «пропеллером», стояки скручивает винтом, выламывая стеклопакеты и четверти.
Устранение: Применение исключительно клееного бруса камерной сушки (10 ± 2%) заводского производства. -
6. Недостаточная глубина или ширина компенсационного зазора:
Дефект: Назначение верхнего зазора 20–25 мм вместо расчетных 50–70 мм.
Последствия: Уже через 6–8 месяцев после включения отопления зазор полностью схлопывается, и брус со всей силой ложится на раму.
Устранение: Пропил верхнего венца цепной пилой с последующей антисептической обработкой и увеличением просвета до проектных значений. -
7. Опирание тяжелых порталов HS и входных дверей на деревянные лаги:
Дефект: Установка конструкций весом 400–800 кг на балки перекрытия пола без фундаментальной подложки.
Последствия: Прогиб балок под весом створок, заклинивание кареток, деформация нижнего ходового профиля.
Устранение: Заведение конструкционного термопрофиля Purenit с опиранием непосредственно на железобетонную плиту фундамента. -
8. Отсутствие антисептирования торцов бруса в пазах:
Дефект: Пропиленные пазы и шипы в брусе монтируются без защитной биоцидной пропитки.
Последствия: В замкнутом пространстве узла скольжения при конденсации влаги развивается деревоокрашивающий и дереворазрушающий грибок.
Устранение: Обязательное двухслойное покрытие пазов биопиренами трудновымываемой группы (Neomid 430 Eco). -
9. Монтаж обсады без межвенцового утеплителя на шипах:
Дефект: Сборка узла «дерево по дереву» на сухую без джута или холлофайбера.
Последствия: Сквозное щелевое продувание по всей высоте стояка, скрип при температурных подвижках.
Устранение: Демонтаж стояков, прокладка термоджута высокой плотности 400 г/м² и повторный монтаж. -
10. Нарушение геометрии диагоналей проема:
Дефект: Установка обсадной коробки с разницей диагоналей более 3–4 мм.
Последствия: Рама перекашивается в параллелограмм, оконные створки затирают коробку, уплотнители перестают прижиматься герметично.
Устранение: Нивелирование лазерным построителем плоскостей с допуском не более ±1.0 мм по диагоналям до фиксации подоконника.
13. Регламент технического надзора и чек-лист приемки скрытых работ HOLZBAU
Монтаж обсадных коробок в HOLZBAU сдается по официальному Акту освидетельствования скрытых работ. Инженер технадзора проводит инструментальную проверку 10 критических параметров, включая лазерный замер диагоналей (допуск до 1.5 мм), влажность древесины (до 12%) и непрерывность пароизоляционного контура.
13.1. Инструментальный контроль геометрии и параметров древесины
Приемка каждого проема осуществляется независимой службой технического надзора HOLZBAU с применением поверенного измерительного оборудования:
- Оптический и лазерный контроль: Лазерный построитель плоскостей Leica Lino L4P1 с погрешностью не более ±0.2 мм/м используется для замера вертикалей стояков и горизонтали подоконника. Отклонение от вертикали допускается не более 1.0 мм на всю высоту проема.
- Игольчатый влагомер Testo 606-2: Проверяется равновесная влажность тела клееного бруса и элементов обсады. Норматив — 10 ± 2%. Монтаж в конструкции с влажностью выше 14% запрещен.
- Аэродинамический аудит (тепловизор + Аэродверь Retrotec): В зимний период сдача контура сопровождается тепловизионным обследованием для подтверждения отсутствия продуваний и температурных мостиков в четвертях.

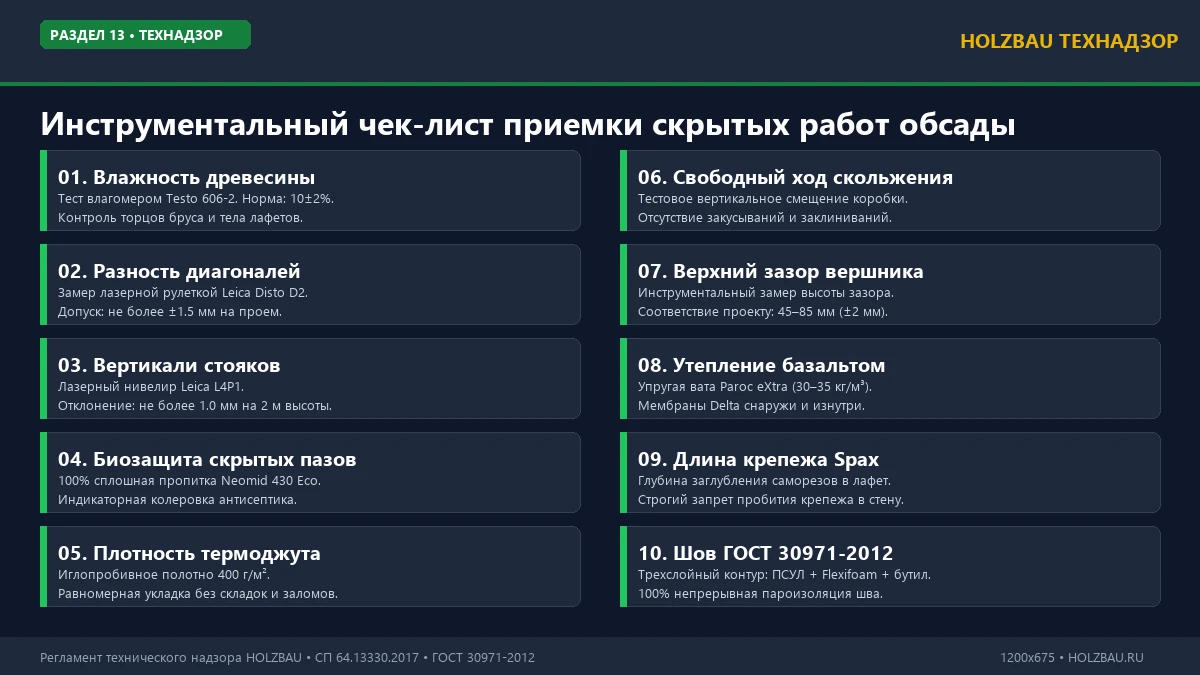

13.2. Чек-лист технического надзора HOLZBAU: 10 контрольных точек
| № | Контролируемый узел / операция | Метод контроля и инструмент | Нормативный допуск HOLZBAU | Статус в акте |
|---|---|---|---|---|
| 1 | Влажность древесины обсады и бруса | Влагомер Testo 606-2 | 10 ± 2% | Обязательно |
| 2 | Разность диагоналей обсадной коробки | Лазерная рулетка Leica Disto D2 | ≤ 1,5 мм при высоте до 2.5 м | Обязательно |
| 3 | Отклонение стояков от вертикали | Лазерный нивелир Leica L4P1 | ≤ 1,0 мм на 2 м высоты | Обязательно |
| 4 | Биозащитная пропитка скрытых пазов | Визуальный осмотр (индикаторная окраска) | 100% сплошное покрытие Neomid 430 | Обязательно |
| 5 | Наличие и плотность термоджута в пазах | Тактильный и визуальный контроль | Сплошная лента 400 г/м² без складок | Обязательно |
| 6 | Свободный ход скользящего сопряжения | Тестовое вертикальное смещение | Свободное скольжение без заклинивания | Обязательно |
| 7 | Высота верхнего усадочного зазора | Штангенциркуль / калибр | По проекту (от 45 до 85 мм ±2 мм) | Обязательно |
| 8 | Утеплитель вершника (базальт + мембраны) | Визуальный контроль до закрытия наличником | Упругая вата Paroc eXtra + ленты Delta | Обязательно |
| 9 | Длина крепежных саморезов рамы Spax | Аудит спецификации крепежа | Lвинта ≤ Sобсады − 15 мм | Обязательно |
| 10 | Герметичность контура ГОСТ 30971-2012 | Проверка адгезии лент ПСУЛ и бутила | Непрерывный 3-слойный контур без разрывов | Обязательно |
13.3. Гарантийные обязательства HOLZBAU: Гарантийные обязательства по договору
Срок и объем гарантии на оконные и дверные узлы фиксируются в договоре. В документе отдельно указывают границы ответственности за монтаж обсады, оконного блока, герметизацию и последующее обслуживание.

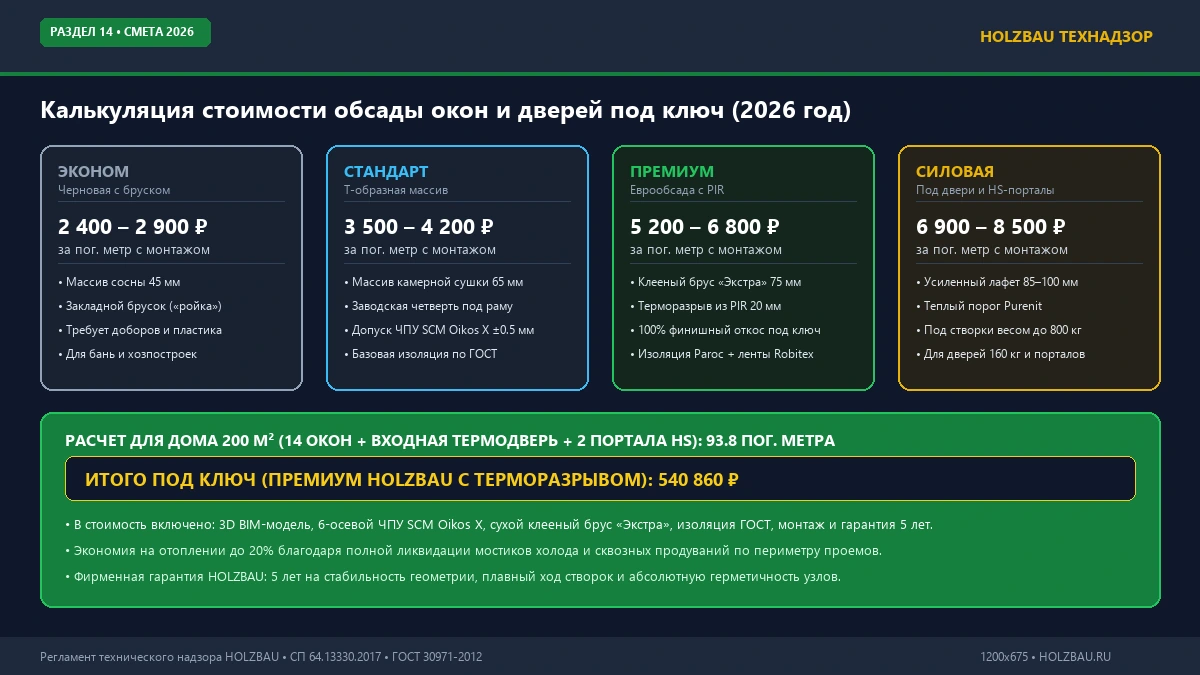

14. Смета и стоимость обсады окон и дверей в 2026 году
В ценах 2026 года стоимость чистовой клееной еврообсады с терморазрывом и заводской ЧПУ-подготовкой составляет от 4 800 до 7 200 руб. за погонный метр с монтажом под ключ. Для загородного дома площадью 200 м² с 14 окнами и 3 дверями полный бюджет комплекса обсады варьируется от 380 000 до 560 000 руб.
14.1. Структура ценообразования: прозрачная смета HOLZBAU
Сметный расчет обсадных коробок формируется из четырех ключевых составляющих:
- Материал обсадной коробки (40–45% сметы): Столярный клееный брус мебельной влажности (10 ± 2%) из бессучковой ламели сорта «Экстра» (сосна, лиственница или кедр), термовставки из конструкционного PIR или Purenit.
- Заводская ЧПУ-обработка (15–20% сметы): Высокоточная нарезка деталей на 6-осевых обрабатывающих центрах SCM Oikos X, калибровка четвертей, фрезеровка скрытых кабель-каналов и шлифовка под покраску.
- Расходные изоляционные материалы ГОСТ 30971-2012 (10–12% сметы): Паропроницаемые ленты ПСУЛ illbruck, эластичная монтажная пена Soudal Flexifoam, бутилкаучуковые пароизоляционные ленты Robitex, базальтовая вата Paroc eXtra, биозащита Neomid 430.
- Монтажные работы сертифицированной бригадой (25–30% сметы): Лазерная юстировка проемов, антисептирование, укладка термоджута, сборка замков, установка оконных рам и герметизация 3-слойного шва.
14.2. Сравнение стоимости комплектаций обсады под ключ
| Наименование комплектации | Материал и конструкция | Степень готовности | Цена за пог. м с монтажом (2026 г.) | Стоимость стандартного окна (1,5 × 1,5 м) |
|---|---|---|---|---|
| Черновая эконом-обсада | Сухая обрезная доска сосны 45 мм + закладной брусок | Требует доборов, откосов из ГКЛ/пластика | 2 400 – 2 900 руб. | 14 400 – 17 400 руб. |
| Классическая Т-образная обсада | Массив сосны камерной сушки 65 мм с четвертью | Готовая четверть, черновая поверхность под шлифовку | 3 500 – 4 200 руб. | 21 000 – 25 200 руб. |
| Чистовая клееная еврообсада HOLZBAU | Клееный брус «Экстра» 75 мм с PIR-терморазрывом | 100% финишный мебельный откос с покраской Remmers | 5 200 – 6 800 руб. | 31 200 – 40 800 руб. |
| Силовая дверная / портальная HS | Клееный лафет 85–100 мм + подставочник Purenit | Усиленная конструкция под створки до 800 кг | 6 900 – 8 500 руб. | 48 300 – 76 500 руб. (дверь / портал) |
14.3. Пример калькуляции для дома из клееного бруса 200 м² (17 проемов)
| Тип конструкции в проекте | Количество проемов | Суммарный погонаж | Стоимость комплекта под ключ (Премиум HOLZBAU) |
|---|---|---|---|
| Стандартные окна 1 этажа (1,5 × 1,4 м) | 8 шт. | 46.4 пог. м | 264 480 руб. |
| Окна мансардного этажа (1,2 × 1,2 м) | 6 шт. | 28.8 пог. м | 164 160 руб. |
| Входная термодверь стальная (1,0 × 2,1 м) | 1 шт. | 6.2 пог. м | 47 740 руб. |
| Межкомнатные проемы портального типа | 2 шт. | 12.4 пог. м | 64 480 руб. |
| ИТОГО ПОД КЛЮЧ: | 17 проемов | 93.8 пог. м | 540 860 руб. |

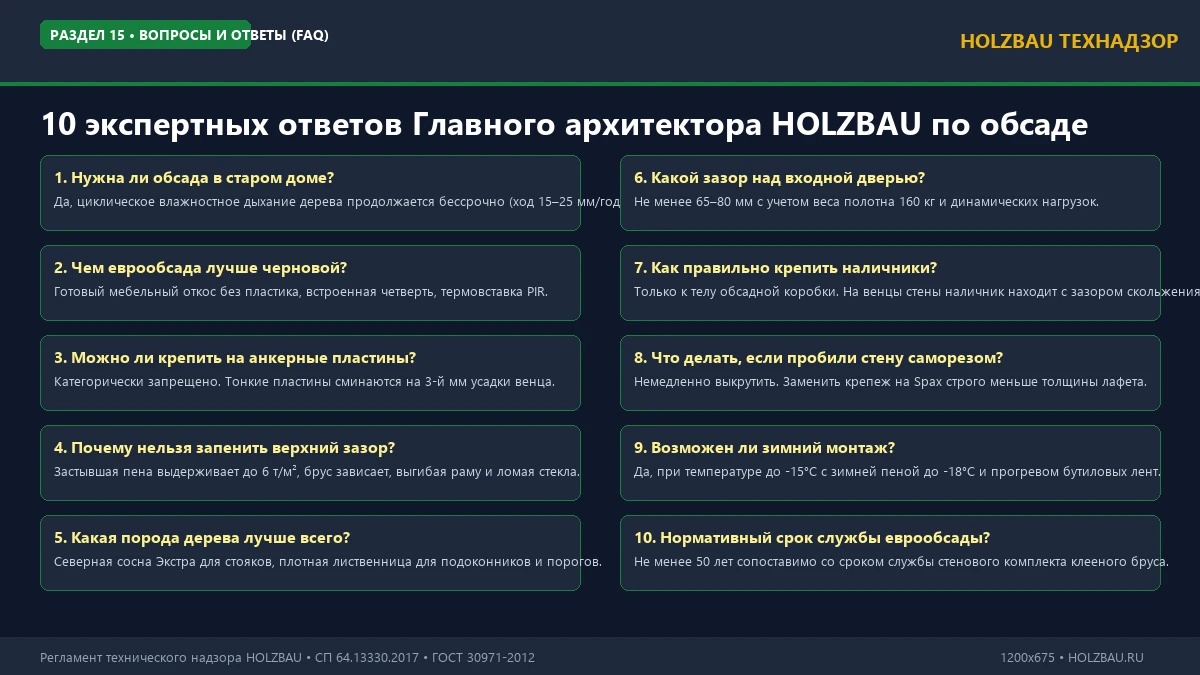

15. Часто задаваемые вопросы (FAQ) по обсаде в клееном брусе
В данном разделе собраны исчерпывающие ответы Главного архитектора HOLZBAU Дмитрия Волкова на 10 ключевых вопросов заказчиков об обсадных коробках: необходимость обсады в отстоявшемся доме, выбор древесины, правила крепления наличников и зимний монтаж.
1. Нужна ли обсада, если дом из клееного бруса уже отстоялся 2–3 года?
Возраст дома сам по себе не подтверждает отсутствие дальнейших перемещений древесины. Остаточная осадка и сезонные изменения зависят от конструкции, влажности, нагрузок и режима эксплуатации. Обсадный узел и зазор проверяют по проекту конкретного дома; жесткая связь оконного блока со стеной может передать на раму нежелательные деформации.
2. Чем принципиально отличается чистовая еврообсада от черновой?
Черновая обсада изготавливается из массивной обрезной доски без четверти. После установки окон она требует закрытия монтажной пены доборами, пластиковыми уголками или гипсокартонными откосами. Чистовая клееная еврообсада HOLZBAU выполнена из мебельной бессучковой ламели сорта «Экстра» с заводской чистовой четвертью и шлифовкой. Она сама является готовым деревянным монолитным откосом, окрашенным в цвет интерьера, и исключает применение пластиковых нащельников.
3. Можно ли монтировать окна на гибкие анкерные пластины напрямую в брус?
Категорически нет. Анкерные монтажные пластины предназначены для кирпичных, газобетонных и монолитных зданий. В деревянном доме тонкая металлическая пластина сминается и выгибается уже при осадке стены на 3–5 мм, после чего вес верхнего венца всей массой ложится на раму окна. Кроме того, при боковом ветре такое крепление вибрирует, вызывая разрыв монтажной пены по контуру.
4. Почему нельзя жестко заполнять верхний зазор над вершником?
Жесткая пена может препятствовать расчетному перемещению стены, если применена в зоне компенсационного зазора. Заполнение подбирают по проекту так, чтобы сохранить требуемый ход и защиту узла.
5. Какая порода древесины лучше для обсады: сосна, лиственница или дуб?
Для стандартных оконных и дверных проемов оптимален клееный брус из северной сосны сорта «Экстра» (камерная сушка до 10%). Для нижних опорных подоконников, порогов входных групп и порталов HS рекомендуется сибирская лиственница или термоясень благодаря высокой плотности, стойкости к истиранию и биостойкости к влаге. Дуб имеет избыточную плотность и высокую цену, при этом сложнее компенсирует перепады температур.
6. Какой компенсационный зазор оставлять над вершником входной двери?
Размер зазора для входной двери определяют проектом с учетом перемещения стены, положения проема, порога и требований изготовителя дверного блока.
7. Как правильно крепить наличники, чтобы не заблокировать усадку стены?
Наличники должны крепиться исключительно к телу обсадной коробки (на финишные шпильки или в заводской замковый паз). На поверхность стенового бруса наличник лишь накладывается внахлест на 25–40 мм с зазором скольжения без единого гвоздя или самореза. Это позволяет венцам стены свободно скользить под наличником вверх и вниз.
8. Что делать, если монтажники пробили обсаду длинным саморезом в брус стены?
Если крепеж прошел в стеновой брус, узел нужно остановить и проверить конструктору. Длину и глубину крепежа выбирают по толщине обсадных деталей, рамы и проектному узлу, чтобы не заблокировать скольжение.
9. Можно ли устанавливать обсаду и окна в зимний период в неотапливаемом доме?
Зимний монтаж возможен только при соблюдении проектных условий и инструкций производителей материалов. Допустимая температура зависит от конкретных пены, лент и герметиков, а основание должно быть подготовлено по их технической документации.
10. Каков нормативный расчетный срок службы чистовой клееной еврообсады?
Срок службы обсады подтверждают технической документацией на конкретную конструкцию и условиями договора; он зависит от проекта, защиты древесины, качества монтажа и обслуживания.
16. Заводское проектирование и монтаж обсады HOLZBAU: надежность вашего дома
Обсада окон и дверей в доме из клееного бруса — это не вспомогательный брусок, а высокотехнологичный силовой демпфер, обеспечивающий независимость светопрозрачных конструкций от циклических микроподвижек древесины. Заводское производство и корректно спроектированный монтажный шов помогают управлять теплопотерями узла; результат зависит от проекта, материалов и эксплуатации всего дома.
Качественно спроектированная и профессионально смонтированная чистовая клееная еврообсада решает три ключевые задачи современного загородного домовладения:
- Сохранность инвестиций в остекление: Защита дорогостоящих мультифункциональных стеклопакетов, подъемно-сдвижных систем HS и тяжелых входных дверей от сдавливания и аварийных поломок.
- Теплотехническое качество узла: Отсутствие продуваний, ликвидация линейных мостиков холода по периметру проема и защита монтажного шва от накопления влаги помогают ограничить локальные теплопотери и продувание узла; количественный эффект подтверждают теплотехническим расчетом всего здания.
- Безупречная эстетика интерьера: Монолитные деревянные откосы мебельного качества сорта «Экстра», идеально гармонирующие с фактурой клееного бруса без дешевого пластика и нащельников.
