Шумоизоляция в доме из клееного бруса: комплексные решения для перекрытий, стен, пола и потолка

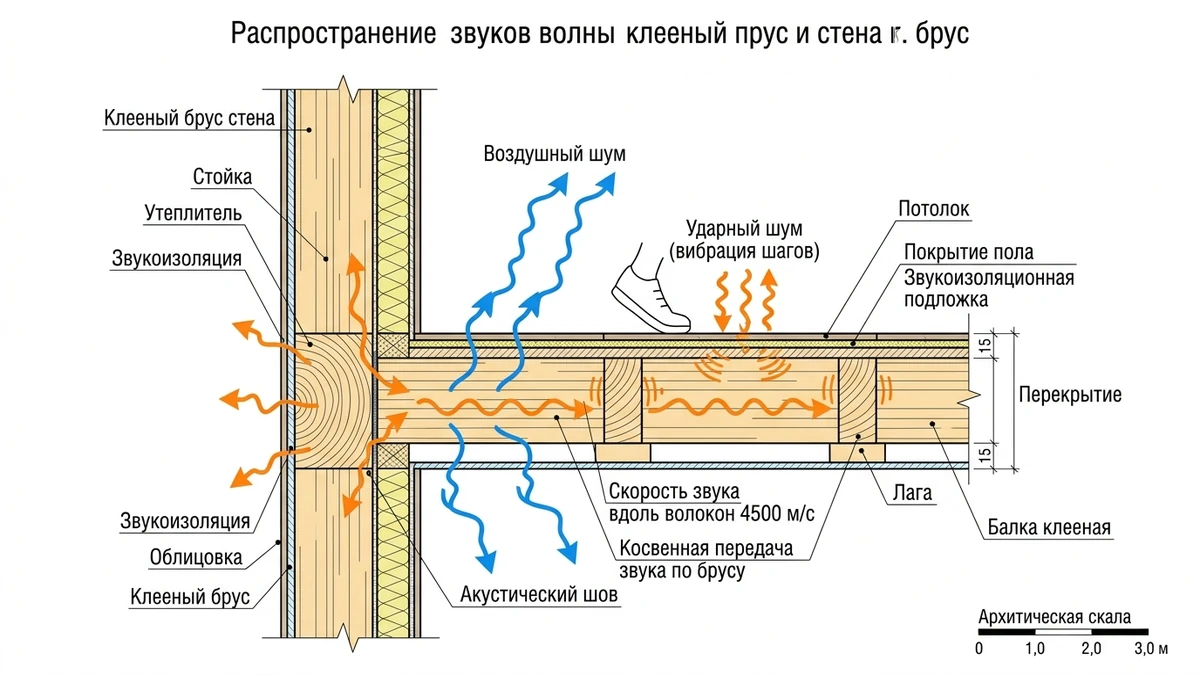

1. Специфика акустики в доме из клееного бруса: физика древесины и пути звука

1.1. Закон массы и плотность (480–520 кг/м³): почему законы тяжелого бетона не работают для дерева

В классической строительной акустике базовым правилом изоляции воздушного шума является акустический закон массы: удвоение поверхностной плотности однослойной преграды увеличивает ее звукоизолирующую способность примерно на 6 дБ. В монолитных многоэтажках или кирпичных коттеджах тишина достигается естественным путем за счет колоссальной массы: железобетонная плита перекрытия толщиной 200 мм весит около 500 кг на один квадратный метр.

В загородном деревянном домостроении этот закон создает главную сложность. Плотность сухого клееного бруса влажностью 12% составляет 480–520 кг/м³. Стандартный деревянный настил пола из шпунтованной доски или фанеры толщиной 30–40 мм весит всего 15–20 кг/м² — то есть в 25–30 раз легче бетонной плиты. Очевидно, что легкая деревянная мембрана физически не способна задержать мощную звуковую волну только за счет собственной тяжести.

Наращивать массу деревянного перекрытия исключительно толщиной древесины экономически и конструктивно бессмысленно: чтобы догнать бетонную плиту по акустической массе, потребовалось бы сплошное перекрытие из бруса толщиной более полуметра. Именно поэтому в домах из клееного бруса применяется принципиально иная стратегия — не массивная однородность, а многослойная система чередования слоев с разным акустическим сопротивлением (импедансом): отражение волны тяжелым слоем, гашение в волокнистом поглотителе и полное отсечение вибраций упругими эластомерами.

1.2. Воздушный, ударный и структурный шум: природа волн и почему минвата в балках не защищает от топота

Любые акустические раздражители в жилом доме делятся на три физические категории, и смешивать их — главная ошибка непрофессиональных строителей:

• Воздушный шум: акустические колебания, возникающие непосредственно в воздухе (человеческая речь, телевизор, лай собаки). Воздушная волна ударяет в плоскость стены или потолка, заставляет ее колебаться и передает звук в соседнюю комнату. С этим видом шума отлично справляются волокнистые базальтовые плиты и увеличение поверхностной массы обшивки.
• Ударный шум: прямое механическое динамическое воздействие на конструкцию перекрытия (шаги, топот бегающих детей, падение предметов на пол, передвижение стульев). Удар рождает кинетическую энергию, которая моментально превращается в механическую волну деформации, бегущую по деревянным балкам.
• Структурный шум: вибрации, генерируемые работающим оборудованием (циркуляционные насосы, компрессор холодильника, вентиляторы, гидроудары в трубах), жестко прикрученным к стенам или лагам дома.

Часто заказчики задают резонный вопрос: «Мы заложили между балками 200 мм дорогой базальтовой ваты плотностью 50 кг/м³, почему на первом этаже все равно слышен каждый шаг сверху?». Ответ кроется в физике. Минеральная вата представляет собой пористый лабиринт из тончайших базальтовых волокон. Когда воздушная звуковая волна проходит сквозь нее, воздух в порах трется о волокна, и звуковая энергия за счет вязкого трения переходит в тепловую. Но когда человек наступает пяткой на чистовой пол, прикрученный саморезами к лагам и балкам, звук вообще не идет через воздух! Механический импульс распространяется прямо по твердому телу дерева, полностью минуя лежащую между балками вату. Без физического разрыва этого жесткого мостика минеральная вата в перекрытии работает вхолостую.

1.3. Фланговая передача (Flanking Transmission) звуковых волн вдоль цельных ламелей несущих стен и балок

Один из самых коварных акустических феноменов в домах из бруса — фланговая (косвенная) передача звука. В строительной акустике звук редко идет исключительно по кратчайшей траектории «помещение сверху — помещение снизу». Ударная энергия шагов, попадая в балку перекрытия, не останавливается на ее нижней грани. Через балочные карманы и металлические опоры бруса вибрация моментально перетекает в стеновой брус первого этажа.

Длинные монолитные ламели клееного бруса длиной до 12 метров служат идеальными акустическими волноводами. В результате перекрытие вибрирует и передает волну на четыре несущие стены помещения, и уже сами стены начинают излучать вторичный шум всем своим массивом. Находясь на первом этаже, человек слышит топот не только с потолка, но и прямо от окружающих деревянных стен.

Понимание механизма фланговой передачи диктует главное конструктивное требование: звукоизоляция пола второго этажа не должна сводиться только к подложке под ламинат. Конструкция чистового пола обязана быть полностью отделена от вертикальных стен по всему периметру упругим демпферным швом шириной 10–15 мм. Если залить стяжку или уложить настил вплотную к стене без демпфера, звуковая волна обойдет любой подстилающий слой через жесткий контакт со стеной, сведя эффективность дорогих материалов к минимуму.

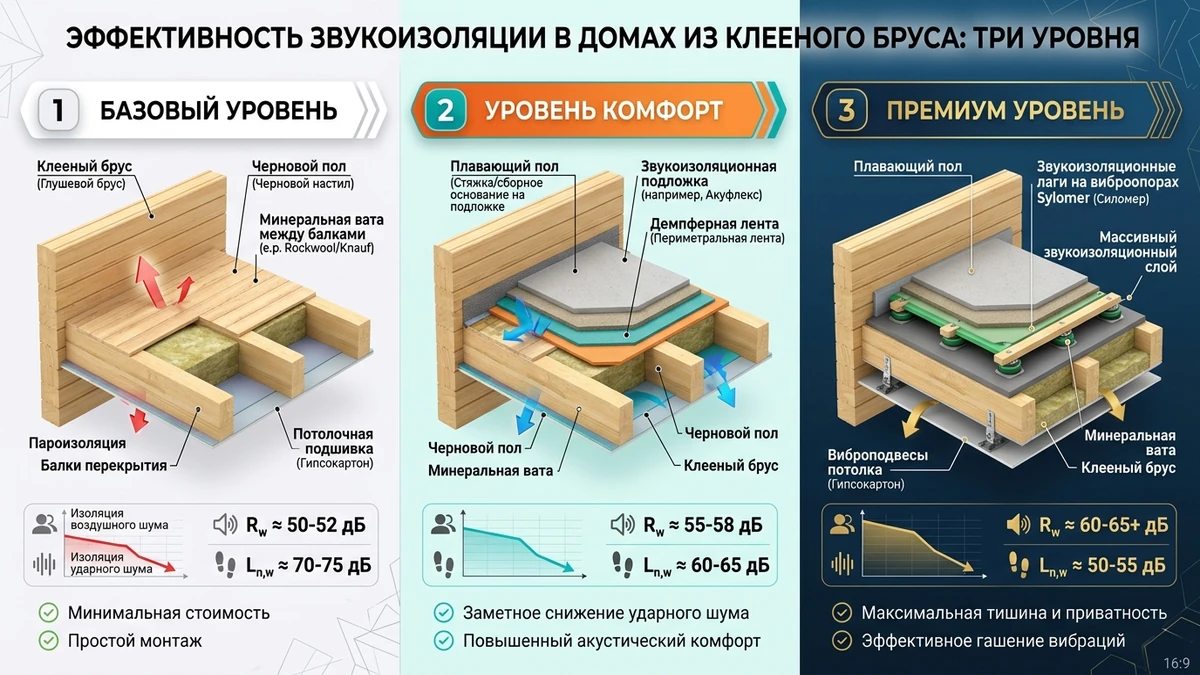

2. Три уровня звукоизоляции дома: Базовый, Комфорт и Премиум

2.1. Базовый уровень: защита от воздушного шума для дач и гостевых домов

Базовый уровень ориентирован на объекты сезонной эксплуатации, дачные коттеджи и гостевые дома, где нет жестких требований к абсолютной приватности, а бюджет строительства оптимизирован. Основная цель этого сценария — приглушить фоновые бытовые звуки (негромкий телевизор, спокойный разговор, звуки посуды на кухне).

В основе базового уровня лежит плотное заполнение всех пустот между балками перекрытия и стойками перегородок акустической минеральной ватой толщиной 100–150 мм с объемным весом 45–50 кг/м³. Вата укладывается враспор с компрессией 10 мм, исключая любые сквозные продувания и акустические щели. Снизу балки зашиваются пароизоляционной мембраной с проклейкой нахлестов армированным скотчем, сверху настилается черновой пол из фанеры или плит OSB-3 толщиной 18–22 мм.

При этом жесткие связи в базовом уровне полностью не разрываются: черновой настил пола крепится саморезами непосредственно к балкам. Это означает, что ударный шум шагов и падения предметов останется слышимым. Однако воздушные звуки средней частоты задерживаются достаточно надежно, что делает дом заметно уютнее по сравнению с постройками без звукопоглощающего слоя.

2.2. Уровень «Комфорт»: оптимальный акустический баланс для спален и детских комнат постоянного проживания

Для загородного дома постоянного проживания (ПМЖ) базового набора уже недостаточно. Семья с детьми, активные игры на втором этаже, работа стиральной машины ночью требуют радикального снижения ударного шума. Уровень «Комфорт» является золотым стандартом для большинства современных проектов HOLZBAU.

Главный конструктивный рубеж уровня «Комфорт» — создание плавающего пола на перекрытии второго этажа. Это может быть сборная сухая стяжка из двух слоев гипсоволокнистых плит (Knauf Суперпол толщиной 20 мм) либо полусухая армированная цементно-песчаная стяжка толщиной 50–60 мм. Стяжка укладывается поверх упругого звукоизоляционного мата высокой плотности (термозвукоизол или минераловатные плиты повышенной жесткости) и полностью отвязывается от деревянных стен эластичной кромочной лентой.

В жилых комнатах второго этажа уровень «Комфорт» полностью снимает проблему звонкого топота: вместо резкого барабанного стука на первом этаже остается лишь глухой, едва различимый низкочастотный шорох. Межкомнатные перегородки между спальнями выполняются по каркасной технологии с обшивкой двумя слоями гипсокартона или ГВЛВ с каждой стороны, что обеспечивает приватность телефонных разговоров и спокойный ночной сон.

2.3. Премиальный акустический уровень: студийная тишина для домашних кинотеатров, кабинетов и мастер-спален

Премиальный уровень звукоизоляции проектируется для взыскательных заказчиков, владельцев мастер-спален представительского класса, домашних студий звукозаписи, комнат с мощными системами домашних кинотеатров и кабинетов для конфиденциальных переговоров. Здесь компромиссы исключены: ставится задача изолировать не только высокочастотный, но и глубокий низкочастотный звук (басовые волны сабвуфера, резонансный гул мощной музыки).

Принцип премиального уровня — комплексная система «комната в комнате» и двухсторонняя виброразвязка перекрытия:

• Сверху (со стороны пола): тяжелый настил на регулируемых или независимых лагах, опирающихся на полиуретановые виброопоры со специальным расчетным модулем упругости (эластомер Sylomer SR). Виброопоры подбираются под конкретную статическую нагрузку мебели и людей, исключая передачу динамических волн на балки.
• Снизу (со стороны потолка): потолочная обшивка монтируется на независимом каркасе с применением виброизолирующих подвесов Виброфлекс. Металлопрофиль заполняется звукопоглощающими базальтовыми плитами и зашивается акустическим триплексом и тяжелыми плитами ГСП со смещением стыков.
• По стенам: примыкающие межкомнатные перегородки возводятся на двойном независимом металлокаркасе, который вообще не имеет общих стоек между двумя смежными комнатами.

Такая замкнутая система обеспечивает рекордные показатели защиты: даже при работе домашнего кинотеатра или громкой музыки на втором этаже внизу сохраняется абсолютная тишина, соответствующая нормам для пятизвездочных отелей.

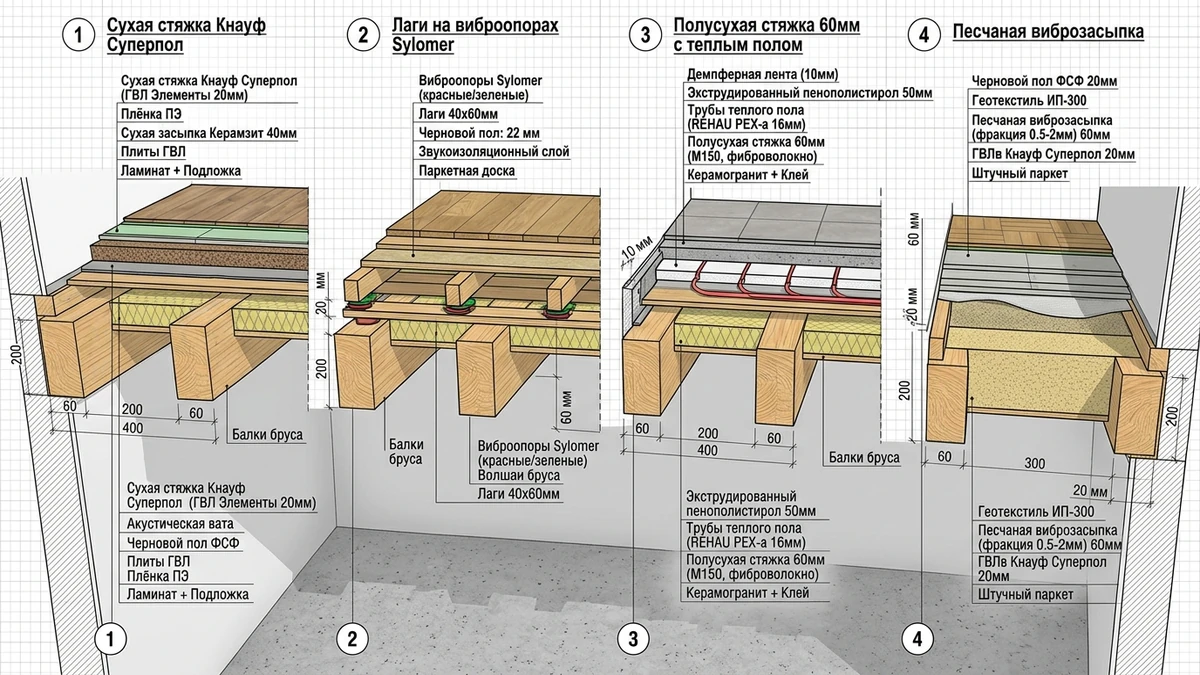

3. Межэтажные перекрытия: 4 проверенные конструкции пирогов пола

3.1. Пирог 1 (Легкий сборный): Knauf Суперпол (ГВЛВ 20 мм) по звукоизоляционной мембране без мокрых процессов

Легкий сборный пол на основе элементов пола Knauf Суперпол (спрессованные гипсоволокнистые листы ГВЛВ заводской склейки толщиной 20 мм с фальцами) — самое популярное решение в деревянном домостроении, когда на перекрытие нельзя или нежелательно оказывать высокую статическую нагрузку. Главное достоинство этой технологии — полное отсутствие «мокрых» бетонных процессов, что исключает испарение сотен литров технологической влаги внутри деревянного дома.

Конструктивная схема пирога снизу вверх:

• Несущие балки из клееного бруса с заполнением межбалочного пространства акустической ватой плотностью 45–50 кг/м³ (толщина 100–150 мм);
• Сплошной черновой настил по балкам из влагостойкой фанеры ФК толщиной 18–21 мм (или плит QuickDeck Plus);
• Тонкая звукоизоляционная мембрана высокой поверхностной плотности (рулонный материал на основе стеклохолста или синтетического войлока толщиной 4–10 мм, например, ТермоЗвукоИзол или SoundPRO) с обязательным заведением краев на стены на высоту 100 мм;
• Элементы сборного пола Knauf Суперпол (ГВЛВ 20 мм), укладываемые с промазкой фальцев специальным клеем и стяжкой короткими саморезами для ГВЛ (без пробития мембраны в черновой настил);
• Демпферная упругая лента по всему периметру помещения, исключающая контакт плит ГВЛВ со стенами из бруса;
• Финишное напольное покрытие (паркетная доска, ламинат, кварцвинил) на упругой подложке.

При толщине всего 40–50 мм вес готовой системы не превышает 32–35 кг на квадратный метр. Это минимальная нагрузка на клееные балки, которая снижает приведенный уровень ударного шума Delta L_nw примерно на 18–22 дБ, что полностью снимает эффект звонкого каблучного стука.

3.2. Пирог 2 (Акустический эталон): Независимый плавающий настил на лагах с эластомером Sylomer SR и фанерой 2×18 мм

Конструкция на независимых лагах с упругими полиуретановыми виброопорами признана инженерами-акустиками эталоном защиты от механических вибраций в деревянных каркасных и брусовых зданиях. Ее принципиальное отличие от сборных полов — полное отсутствие прямого плоскостного опирания настила на перекрытие. Настил опирается на точечные или ленточные демпферы из австрийского полиуретанового микропористого эластомера Sylomer марки SR.

Конструктивная схема пирога:

• Несущие клееные балки перекрытия с межбалочным наполнением звукопоглощающими плитами;
• Черновой настил из доски или фанеры, образующий монтажную плоскость;
• Ленты или точечные подкладки из эластомера Sylomer SR (толщиной 12,5 или 25 мм), марка и шаг которых рассчитываются исходя из постоянного веса мебели и переменной нагрузки людей;
• Деревянные лаги сухого строганого бруса сечением 50×50 или 50×70 мм, уложенные на виброопоры без жесткого крепления саморезами к основанию;
• Пространство между лагами заполняется акустической базальтовой ватой плотностью 40–50 кг/м³ (толщиной 50 мм);
• Два слоя влагостойкой фанеры марки ФК толщиной по 18 мм (суммарно 36 мм настила), укладываемые с разбежкой стыков не менее 500 мм и проклейкой слоев эластичным клеем;
• Кромочная виброразвязка по периметру стен из ленты Вибростек-М в два слоя, подрезанная вровень после укладки чистового пола.

Такая система весит около 45–50 кг/м², имеет толщину 90–110 мм и демонстрирует непревзойденное снижение приведенного уровня ударного шума Delta L_nw до 28–30 дБ. Тяжелый двухслойный настил фанеры создает собственную инерционную массу, а микропористый эластомер гасит кинетическую волну деформации от шагов практически на 90%.

3.3. Пирог 3 (Тяжелая стяжка с теплым полом): Армированная полусухая стяжка 60 мм по акустическому мату и расчет прогиба балок по СП 64.13330

Полусухая армированная фиброволокном стяжка толщиной 50–60 мм — выбор заказчиков, которые хотят совместить премиальную звукоизоляцию с энергоэффективной системой водяного теплого пола на втором этаже. Заливка монолитного слоя дает деревянному перекрытию то, чего ему не хватает от природы — массивную поверхностную плотность.

Однако применение мокрой или полусухой стяжки требует профессионального инженерного расчета по СП 64.13330.2017 «Деревянные конструкции». Стяжка толщиной 60 мм весит около 110–120 кг на каждый квадратный метр. На площади перекрытия второго этажа в 80 м² суммарная постоянная нагрузка составит около 9,5 тонн! Поэтому сечение балок из клееного бруса (например, 140×240 мм вместо стандартных 100×200 мм) и их шаг должны быть заранее рассчитаны конструктором с проверкой физиологического прогиба не более 1/350 длины пролета.

Конструктивная схема пирога со стяжкой:

• Клееные балки увеличенного сечения, рассчитанные на дополнительную нагрузку стяжки 120 кг/м²;
• Сплошной черновой настил из влагостойкой фанеры толщиной 21 мм;
• Упругий звукоизоляционный мат высокой плотности (звукоизоляционный холст или плиты плотной базальтовой ваты для плавающих полов плотностью 115–125 кг/м³ толщиной 20 мм);
• Гидроизоляционная армированная полиэтиленовая пленка толщиной 200 мкм с проклейкой швов для защиты деревянного настила от влаги;
• Трубы водяного теплого пола, зафиксированные к армирующей металлической сетке;
• Полусухая цементно-песчаная смесь марки М150 с полипропиленовым фиброволокном толщиной не менее 55–60 мм;
• Демпферная лента толщиной 10–15 мм по периметру всех брусовых стен.

Тяжелая стяжка резко увеличивает звукоизоляцию воздушного шума (ΔRᵥ +7–9 дБ), делая пол непроницаемым для звуков громкой речи или музыки, а упругий подстилающий мат обеспечивает снижение ударного шума Delta L_nw до 26–28 дБ.

3.4. Пирог 4 (Сухая тяжелая засыпка): Прокаленный кварцевый песок или керамзит мелкой фракции 40 мм по геотекстилю

Сухая засыпка — традиционный, проверенный веками метод акустической балансировки деревянных зданий, модернизированный современными строительными материалами. Этот метод идеально подходит, когда требуется набрать массу перекрытия для подавления низкочастотных звуков, но заказчик категорически отказывается от заливки бетона и мокрых процессов в деревянном доме.

В качестве засыпки применяется сухой прокаленный кварцевый песок фракции 1–2 мм либо керамзитовая засыпка мелкой фракции 0–5 мм (технология сухой стяжки Knauf). Слой песка толщиной 40–50 мм создает сухую массу 65–80 кг/м². Уникальность песчаного слоя заключается в его физической структуре: отдельные несвязанные песчинки под воздействием звуковой волны микроскопически сдвигаются относительно друг друга. Звуковая энергия мгновенно затухает на внутреннем трении сыпучего тела, обеспечивая великолепное поглощение низкочастотного гула.

Конструктивная схема пирога с засыпкой:

• Подшивка потолка снизу балок с обязательной укладкой плотного нетканого геотекстиля плотностью 200–250 г/м², исключающего просыпание песчинок сквозь стыки;
• Слой прокаленного сухого кварцевого песка или керамзитового отсева толщиной 40–50 мм, уложенный прямо на подшивку между балками;
• Слой акустической минеральной ваты 50–100 мм поверх песчаной засыпки для поглощения высоких и средних частот;
• Пароизоляционная мембрана и черновой настил из фанеры ФК 18 мм;
• Чистовое покрытие на вибродемпфирующей подложке.

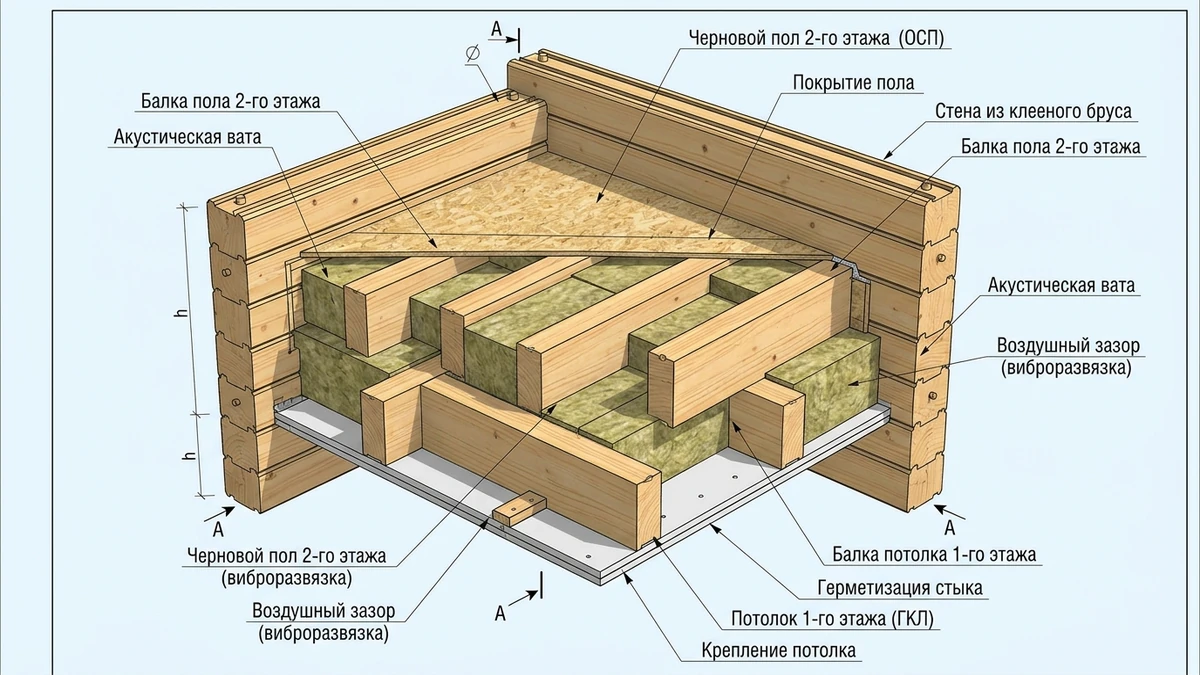

4. Раздельная (шахматная) система балок: инженерный разбор независимых перекрытий

4.1. Конструктивная схема: независимые балки пола 2-го этажа и потолка 1-го этажа

В стандартном перекрытии балка выполняет двойную работу: по ее верхней грани укладывается пол второго этажа, а к нижней грани прикручивается потолок первого. Из-за этого любой механический удар по полу превращается в прямое сотрясение потолка. Шахматная схема решает эту проблему конструктивным разделением пола и потолка.

В стены из клееного бруса еще на заводе нарезаются два ряда балочных карманов со смещением по высоте и в плане. Балки укладываются с чередованием: например, нечетные балки сечением 100×200 мм монтируются на отметке чистого пола +3.000 м, а четные балки меньшего сечения (например, 80×150 мм) — на отметке +2.750 м. В результате балки пола и балки потолка идут параллельно с взаимным шагом 300 мм, но нигде не соприкасаются друг с другом.

Внутреннее пространство сложной пространственной фермы плотно переплетается базальтовыми плитами: вата укладывается между верхними балками, перехлестывает нижние балки и глушит любые воздушные завихрения. Настил пола крепится только к верхним балкам, а чистовой потолок — исключительно к нижним.

4.2. Главные преимущества полного физического разрыва балочных конструкций

С точки зрения физики акустики раздельная система безупречна. Она устраняет саму причину возникновения ударного шума в плоскости потолка:

• Полная ликвидация прямого механического пути: когда ребенок прыгает на втором этаже, верхняя балка упруго прогибается на 1–2 мм, но нижняя балка потолка остается в состоянии абсолютного покоя;
• Отказ от специализированных виброподвесов: подшивку потолка (вагонку, имитацию бруса, ГКЛ) можно крепить к нижним балкам обычными саморезами без риска превратить потолок в динамик;
• Высокая надежность во времени: полимерные вибропрокладки со временем могут терять эластичность или испытывать усталость материала, тогда как воздушный зазор между независимыми балками не стареет и не деградирует через 20–30 лет эксплуатации;
• Индекс снижения ударного шума: раздельная конструкция без стяжки обеспечивает снижение уровня ударного шума Delta L_nw ≥ 24–27 дБ даже при обычном деревянном настиле.

4.3. Скрытые ограничения: потеря высоты этажа на 250–300 мм, перерасход бруса на 40% и сложность заводских чаш

Почему же при столь очевидных акустических достоинствах шахматная система не стала повсеместным стандартом для всех строителей? Причина заключается в серьезных конструктивных и финансовых компромиссах, о которых маркетологи конкурентов предпочитают умалчивать.

Во-первых, это колоссальная потеря полезного объема здания. Суммарная толщина перекрытия с разнесенными балками достигает 350–420 мм против 220–250 мм у классического перекрытия с плавающим полом. Чтобы сохранить комфортную высоту потолков в чистоте 3,0 метра на обоих этажах, приходится добавлять в стеновой комплект дома 1–2 дополнительных венца клееного бруса по всему периметру наружных и внутренних несущих стен. Это увеличивает кубатуру стенового комплекта на 8–12 м³ древесины.

Во-вторых, сам расход балок перекрытия возрастает почти в два раза: вместо одного ряда балок с шагом 600 мм строители вынуждены закупать и монтировать два комплекта балок с фактическим шагом 300 мм. Нагрузка на фундамент при этом увеличивается, а трудоемкость монтажа на стройплощадке возрастает.

В-третьих, шахматная система не защищает от фланговой передачи звука. Верхние балки пола все равно жестко врезаны в наружные стены из клееного бруса! Вибрация от шагов перетекает в стеновой брус и спускается на первый этаж в обход потолка. Поэтому без демпфирования узлов опирания балок в стены даже разнесенная система теряет до трети своей потенциальной эффективности.

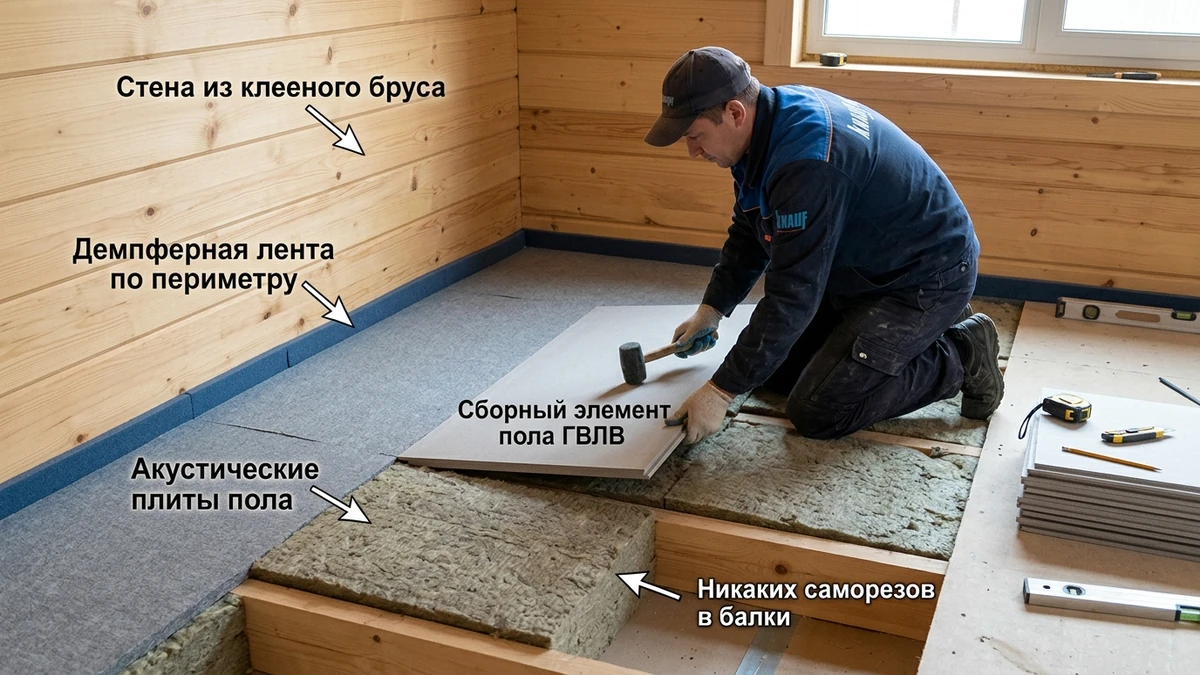

5. Пошаговая технология монтажа плавающего пола: правила виброразвязки

5.1. Подготовка балочной клетки и шаг балок >600 мм: устройство контрлаг через демпферные прокладки

Перед началом любых звукоизоляционных работ балочная клетка проходит обязательный геометрический и силовой аудит. В домах из клееного бруса с большими свободными пролетами (от 4,5 до 6 метров) балки часто монтируются с шагом 800–1000 мм. Прямая укладка чернового настила или сухой стяжки на такой широкий пролет категорически запрещена: даже толстая фанера 21 мм под весом взрослого человека начнет пружинить («эффект клавиш рояля»), что приведет к разрушению замков напольного покрытия и появлению скрипов.

В этом случае инженеры HOLZBAU применяют систему поперечных контрлаг. Поверх основных балок перекрытия перпендикулярно их направлению монтируется сухой строганый брусок сечением 50×50 или 50×70 мм с уменьшенным шагом 400–500 мм. Под каждую точку опирания контрлаги на балку укладывается упругая прокладка из вспененного полиэтилена, каучука или эластомера Sylomer. Это решает две задачи одновременно: распределяет полезную нагрузку и создает первый барьер на пути распространения структурного звука.

Все элементы деревянного каркаса перед зашивкой обеспыливаются промышленным пылесосом и обрабатываются трудновымываемым антисептиком. Особое внимание уделяется балочным карманам: щели между торцами балок и стеновым брусом заполняются виброакустическим герметиком, исключая свободный проход воздушного шума через монтажные полости.

5.2. Укладка базальтовой ваты 45–60 кг/м³ враспор и монтаж пылезащитной паропроницаемой мембраны

Выбор плотности минеральной ваты — критический фактор. Слишком легкая рулонная вата (плотностью 12–20 кг/м³) практически прозрачна для низкочастотных звуков и со временем провисает в перекрытии. Чрезмерно плотная фасадная плита (130–150 кг/м³) сама начинает работать как жесткий проводник звука. Идеальный акустический диапазон для заполнения полостей деревянных перекрытий — базальтовые плиты плотностью 45–60 кг/м³ с открытой хаотичной волокнистой структурой.

Плиты нарезаются с запасом по ширине 10–15 мм относительно расстояния между балками и устанавливаются враспор со смещением стыков в два слоя (например, 100 мм + 50 мм). Вата должна плотно прилегать к боковым граням клееного бруса, но без образования волн и замятий полотна. Любая щель шириной всего в 5 мм снижает акустическую эффективность слоя минеральной ваты на 3–5 дБ.

Сверху звукопоглощающий слой обязательно укрывается нетканой паропроницаемой супердиффузионной мембраной или плотным строительным спанбондом. Деревянный дом постоянно испытывает микроколебания при ходьбе людей и порывах ветра. Без защитной мембраны эти воздушные микроподвижки выдувают микроскопические частицы базальтовой пыли в подпольное пространство и жилые комнаты. Стыки мембраны проклеиваются соединительной лентой с нахлестом 100 мм.

5.3. Периметральная вибролента (10–15 мм) и правило крепления плинтуса строго к стене с зазором от пола

Самый ответственный момент создания плавающего пола — исключение бокового контакта настила со стенами. По всему периметру помещения к деревянным стенам из клееного бруса монтируется демпферная лента из вспененного полиэтилена или демпферного стеклохолста толщиной не менее 10–15 мм. Высота ленты должна превышать уровень чистового напольного покрытия на 20–30 мм. Обрезка излишков производится только после укладки финишного ламината или паркета.

Особое внимание уделяется финальному узлу — монтажу плинтусов. Это зона, где строители совершают до 80% роковых ошибок. Если прикрутить плинтус саморезом сквозь ламинат в деревянную стену из бруса, возникает так называемое «акустическое короткое замыкание»: жесткий саморез намертво соединяет плавающий пол со стеной дома, полностью нивелируя работу всех подложек и мембран.

6. Потолок со стороны нижнего этажа: виброподвесы Виброфлекс и независимый каркас

6.1. Опасность прямого крепления гипсокартона или вагонки к балкам: образование резонатора

В традиционной деревянной отделке распространен простой сценарий: строители подходят к открытым балкам перекрытия снизу, набивают перпендикулярно брусок 40×50 мм и прикручивают к нему вагонку, натяжной потолок или гипсокартон. С визуальной точки зрения получается аккуратный ровный потолок. С точки зрения строительной физики создается классический акустический резонатор.

Когда человек на втором этаже делает шаг, балка перекрытия испытывает микропрогиб и механическое сотрясение. Если потолочная рейка прикручена к балке напрямую обычным саморезом по дереву, саморез работает как идеальный акустический штырь-волновод. Кинетическая энергия балки мгновенно транслируется в плоскость потолка. Тонкая обшивка из гипсокартона или вагонки большой площади (20–40 м²) начинает колебаться всей поверхностью, работая точь-в-точь как мембрана гигантского низкочастотного динамика. В результате ударный шум не только не затухает, но в ряде частот (в диапазоне 120–250 Гц) даже усиливается за счет совпадения резонансных частот обшивки и балок.

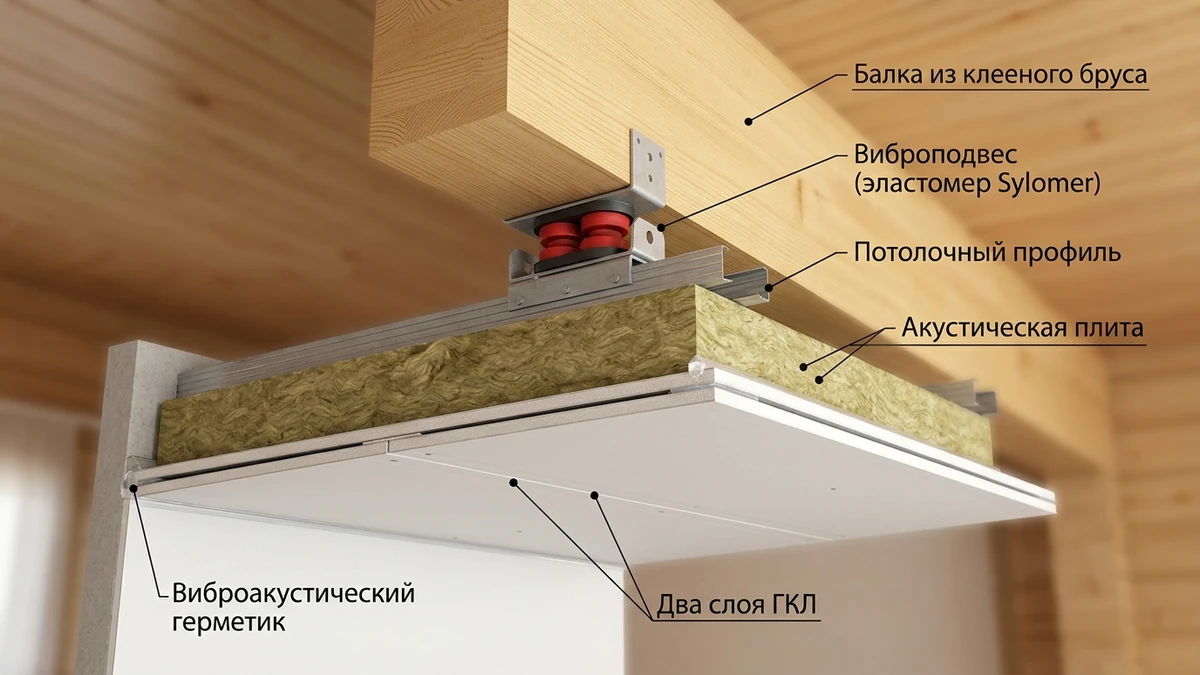

6.2. Монтаж независимого металлокаркаса на виброизолирующих подвесах (Виброфлекс К-15 / Сонет)

Чтобы потолок первого этажа перестал звенеть вместе с балками, его необходимо полностью механически отвязать от несущего остова перекрытия. Для этого применяется технология плавающего акустического потолка на базе потолочных профилей ПП 60/27 и специализированных виброизолирующих подвесов.

Принципиальное отличие профессионального виброподвеса (например, Виброфлекс К-15 или Сонет-П) от стандартного металлического прямого подвеса Knauf заключается в наличии демпфирующего блока. Сердечник подвеса отлит из вспененного микропористого полиуретана Sylomer с расчетным модулем упругости. Металлический анкер, вкрученный в клееную балку, соединен с несущей рамкой подвеса исключительно через слой упругого эластомера: прямого контакта «металл к металлу» или «металл к дереву» внутри подвеса нет.

Монтаж потолочной системы выполняется по следующему регламенту:

• Разметка точек фиксации виброподвесов по нижним граням клееного бруса с расчетным шагом 600–700 мм (нагрузка на один подвес строго рассчитывается в диапазоне 12–15 кг во избежание недогруза или перегруза эластомера);
• Крепление подвесов усиленными оцинкованными саморезами с пресс-шайбой;
• Монтаж основных и несущих потолочных профилей 60/27 в двухуровневом каркасе с применением крестообразных соединителей-крабов;
• Заполнение внутреннего пространства каркаса акустической базальтовой ватой плотностью 40–50 кг/м³ (толщиной 50 мм);
• Периметральная развязка: направляющий профиль ПН 28/27 крепится к стенам из бруса строго через два слоя демпферной ленты Вибростек-М.

6.3. Двухслойная обшивка (Саундлайн-дБ + ГСП/ГКЛ) и герметизация примыканий виброакустическим силиконом

Одинарный лист обычного гипсокартона толщиной 12,5 мм слишком легок, чтобы задержать низкие частоты. Для достижения максимальной звукоизолирующей способности инженеры HOLZBAU используют двухслойную композитную обшивку с разной плотностью слоев, исключающую волновое совпадение частот.

Первым слоем монтируется тяжелый акустический триплекс (например, Саундлайн-дБ толщиной 17,5 мм). Он состоит из двух влагостойких гипсоволокнистых листов высокой плотности, соединенных между собой специальным невысыхающим вязкоэластичным полимерным герметиком. При прохождении звуковой волны вязкий средний слой работает на сдвиг, гася колебания за счет внутреннего трения. Вторым лицевым слоем нашивается утяжеленный акустический гипсокартон (Knauf Сайлентборд или Gyproc Аку-Лайн толщиной 12,5–15 мм) с обязательным смещением продольных и поперечных швов не менее чем на 500 мм.

Завершающий этап — полная акустическая герметизация. По периметру потолка между обшивкой и деревянной стеной из клееного бруса оставляется технологический зазор 4–6 мм. Этот шов по всему периметру комнаты заполняется безусадочным виброакустическим силиконовым герметиком (Вибросил). Обычная акриловая шпаклевка или монтажная пена здесь категорически запрещены: при высыхании они кристаллизуются и создают жесткий акустический мостик, передающий вибрации со стены на потолок.

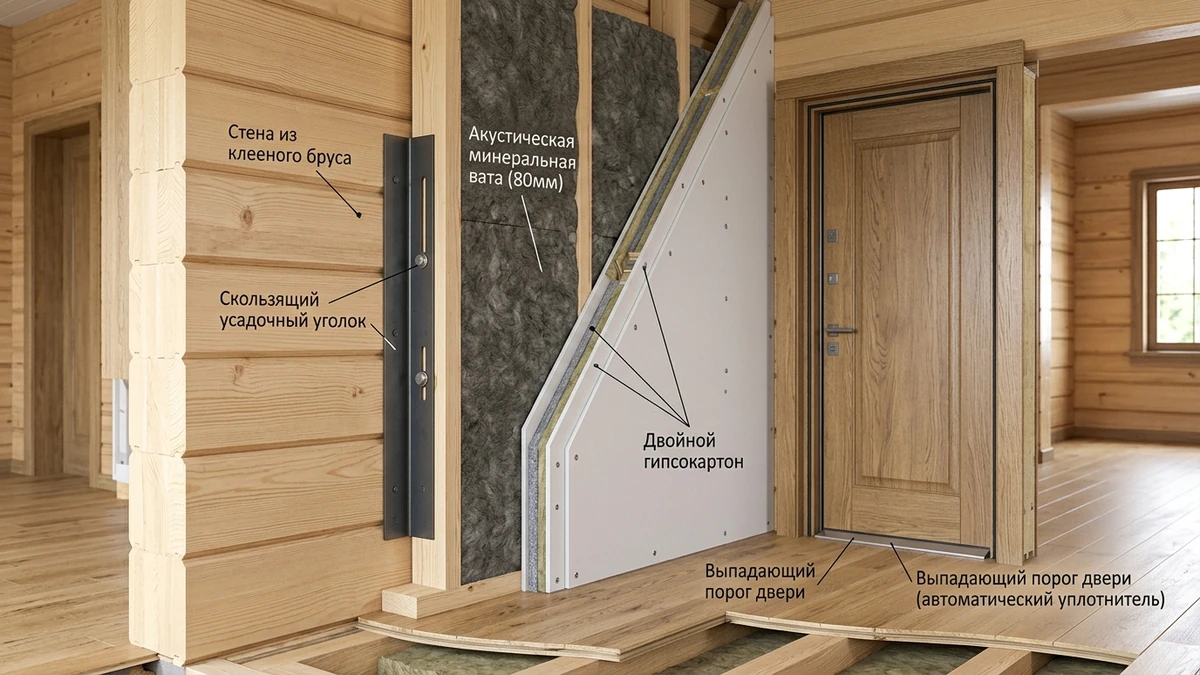

7. Межкомнатные перегородки, усадка бруса и двери со «смертельным» зазором

7.1. Сплошная стена из бруса 100–140 мм против каркаса 100 мм: тест на слышимость речи

При заказе домокомплекта из клееного бруса многие клиенты стремятся сделать все внутренние перегородки из того же материала, заказывая брус меньшего сечения (например, 100×140 мм или 120×140 мм). Это продиктовано желанием сохранить эстетику открытой текстуры сосны во всех помещениях. Однако с точки зрения акустики такое решение для спален и детских комнат является компромиссным.

Полнотелая деревянная стена толщиной 100–120 мм обладает индексом изоляции воздушного шума не более R_w = 36–38 дБ. В переводе на бытовой язык это означает, что в тихой спальне ночью вы будете отчетливо разбирать слова спокойного телефонного разговора из соседней комнаты, а звук работающего телевизора на средней громкости сделает сон невозможным. У дерева не хватает ни массы, ни внутреннего волокнистого рассеивания.

Для сравнения: каркасная перегородка той же толщины 100 мм, собранная на металлическом профиле 50 мм, заполненная акустической базальтовой ватой и обшитая с каждой стороны двумя слоями листов (ГВЛВ 10 мм + ГКЛ 12,5 мм), обеспечивает расчетный индекс R_w = 52–55 дБ. Разница в 15 дБ колоссальна: по законам психоакустики человеческое ухо воспринимает такое снижение шума как уменьшение громкости почти в три раза. Разговор за такой стеной превращается в неслышный шелест.

7.2. Скользящий крепеж каркаса: как защитить акустические швы от растрескивания при сезонных подвижках бруса (1–2%)

Клееный брус камерной сушки (влажность 12±2%) практически не подвержен растрескиванию и дает минимальную усадку — около 1–1,5% по высоте здания. Однако даже 1% усадки при высоте потолка 3,0 метра означает высотную подвижку на 30–45 мм в первый год эксплуатации. Кроме того, древесина — живой гигроскопичный материал: при переходе от сухого зимнего отопительного сезона к влажному лету брус циклически расширяется и сжимается по высоте на 5–10 мм.

Если звукоизоляционную каркасную перегородку жестко прикрутить к несущей стене и потолочным балкам обычными саморезами, произойдет механическая катастрофа. Опускающийся венец бруса начнет давить на вертикальные стойки каркаса, вызывая их прогиб. Швы гипсокартона треснут, саморезы срежет, а по периметру перегородки образуются сквозные трещины шириной до нескольких миллиметров, через которые звук начнет свободно циркулировать между комнатами.

Инженерный стандарт HOLZBAU решает эту проблему устройством скользящего каркаса:

• Вертикальные стоечные профили ПС 50/50 крепятся к брусовым стенам через скользящие стальные уголки с продольным вертикальным овальным пазом. Саморез с шайбой закручивается строго по центру паза и не затягивается до упора, позволяя брусу свободно скользить вверх-вниз без передачи нагрузки на каркас;
• Между верхним направляющим профилем перегородки и потолком выдерживается технологический усадочный зазор 30–40 мм;
• Усадочный зазор плотно заполняется полосой мягкой базальтовой ваты и с обеих сторон герметизируется эластичным виброакустическим силиконовым герметиком, который сохраняет эластичность при деформациях до 25%;
• Лицевая обшивка листами ГКЛ не доводится до потолка на 20 мм, а верхний стык декорируется нащельником или потолочным карнизом, закрепленным строго к потолку.

7.3. Дверной проем как акустическая дыра: тяжелое полотно, двойной контур уплотнителя и автоматический выпадающий порог

В акустике существует «закон слабого звена»: общая звукоизоляция конструкции определяется не самым прочным ее участком, а самой уязвимой точкой. Дверной проем — главная акустическая брешь любой комнаты. Стандартная щитовая дверь с заполнением из гофрокартона (сотовое наполнение) весит всего 12–15 кг и имеет собственный индекс звукоизоляции не выше R_w ≈ 18–20 дБ.

Однако еще большую опасность представляет щель под дверью. Строители традиционно оставляют под межкомнатной дверью зазор 15–20 мм для циркуляции воздуха притока к вытяжкам санузлов. С точки зрения физики акустики щель высотой 15 мм и шириной 800 мм эквивалентна сквозному отверстию в стене диаметром с чайное блюдце! Через такую щель воздушный звук проходит без какого-либо сопротивления.

Для спален и детских комнат в доме из клееного бруса инженеры HOLZBAU предписывают профессиональный дверной стандарт:

• Массивное дверное полотно: глухая дверь с заполнением трубчатым ДСП или массивным деревянным наборным щитом весом от 35–45 кг (индекс полотна R_w ≥ 32–35 дБ);
• Двойной притвор с уплотнителем: дверная коробка оснащается мягким трубчатым EPDM- или силиконовым уплотнителем по всему контуру (включая верхнюю перемычку), исключая щели в притворе;
• Автоматический выпадающий порог (Smart Drop Seal): алюминиевый профиль с упругим силиконовым лепестком, врезанный в нижний торец дверного полотна. При открытой двери порог полностью спрятан внутри полотна и не мешает свободному проходу. При закрывании двери пусковая кнопка на торце нажимается о дверную коробку, и внутренний пружинный механизм бесшумно опускает эластичный уплотнитель на пол, герметично перекрывая зазор до 20 мм.

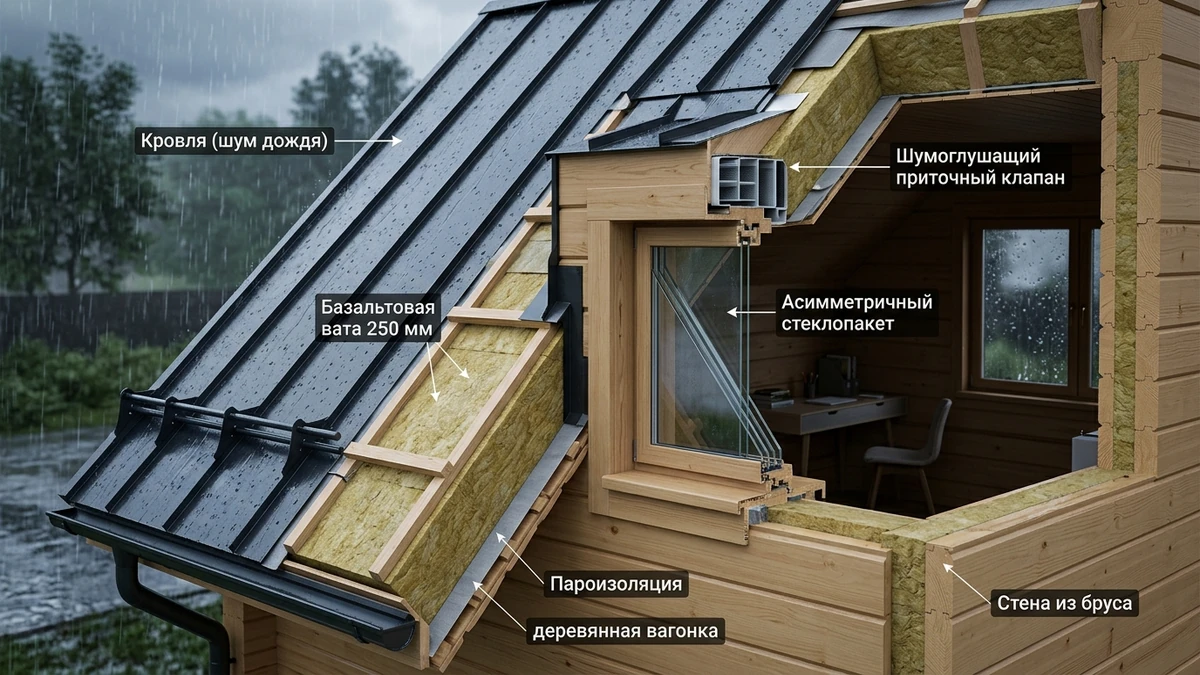

8. Защита от внешнего шума: кровля мансарды, окна и приточные клапаны

8.1. Кровельный пирог мансарды: как толщина утепления 250 мм гасит грохот дождя по металлочерепице и фальцу

В современных домах из клееного бруса второй этаж практически всегда проектируется полумансардным либо полностью мансардным. Потолки спален повторяют уклон стропильной системы, образуя просторные спальни с открытым объемом под коньком. Однако если кровля покрыта металлочерепицей, профлистом или клик-фальцем, первый же сильный летний ливень или град превращает романтику загородной жизни в испытание: металлический лист толщиной 0,5 мм без демпфирования работает как мембрана огромного барабана, генерируя шум мощностью до 70–75 дБА (уровень шума работающего пылесоса прямо над головой спящего человека).

Для гашения этой энергии в стандарте HOLZBAU применяется многослойный кровельный пирог толщиной не менее 250 мм:

• Вибродемпфирование кровельного покрытия: под фальцевые картины или металлочерепицу на сплошную обрешетку монтируется объемная диффузионная структурная мембрана с ворсистым полипропиленовым слоем (петлевой мат толщиной 8 мм, например, Delta-Trela). Она создает упругую подушку, не позволяющую тонкому металлу вибрировать при ударе капель воды;
• Увеличенная толщина звукопоглощения: пространство между стропильными ногами сечением 50×200 мм заполняется четырьмя слоями базальтовой ваты по 50 мм (200 мм), а снизу стропил монтируется перекрестная контробрешетка бруском 50×50 мм с укладкой пятого слоя ваты 50 мм. Перекрестный слой полностью перекрывает торцы стропил, устраняя «мостики холода» и акустические мостики древесины;
• Плотность кровельного наполнителя: для кровель используются гидрофобизированные базальтовые плиты плотностью 40–50 кг/м³ (например, Rockwool Акустик Баттс), которые не дают усадки на наклонных плоскостях с уклоном от 15° до 45°;
• Пароизоляционный экран: снизу стропильный пирог герметично зашивается армированной пароизоляцией высокой плотности (Delta-Dawi GP или Knauf Заслон) с обязательной проклейкой всех нахлестов и примыканий к брусовым стенам каучуковым клеем-герметиком.

8.2. Асимметричные стеклопакеты с триплексом (6 мм + 4 мм + 4 мм): защита от резонанса уличного гула

Оконные проемы в домах из клееного бруса традиционно проектируются большими: панорамные окна в пол, портальные раздвижные системы, остекленные фронтоны второго света. Стандартный двухкамерный стеклопакет формулы 4-14-4-14-4 (три стекла одинаковой толщины 4 мм с одинаковыми дистанционными рамками 14 мм) обладает неприятным физическим дефектом: все три стекла имеют одну и ту же собственную резонансную частоту (около 200–250 Гц). При проезде грузовика или порывах ветра наружное стекло начинает колебаться, и через воздух в камерах вибрация беспрепятственно передается внутреннему стеклу — окно работает как резонатор.

Для домов возле оживленных дорог или в зонах с ветровой нагрузкой инженеры HOLZBAU рассчитывают асимметричные акустические стеклопакеты:

• Разная толщина стекол: наружное стекло устанавливается толщиной 6 мм, среднее — 4 мм, внутреннее — 4 мм (или 6 мм). Из-за разной массы стекла имеют разные частоты резонанса, взаимно гася звуковую волну (эффект сбивки резонанса);
• Дистанции разной ширины: дистанционные рамки делаются асимметричными (например, внешняя камера 16 мм, внутренняя 12 мм), что исключает стоячие волны внутри стеклопакета;
• Акустический триплекс (Stratophone): наружное стекло заменяется на многослойный триплекс 3.3.1 или 4.4.1 (два стекла, склеенные прозрачной вязкоэластичной PVB-пленкой повышенной звукоизоляции). Триплекс полностью гасит звон разбивающихся о стекло капель косого дождя и гул автомобильных шин, повышая звукоизоляцию окна на 4–6 дБ;
• Узел обсады (окосячки): монтажный шов между деревянной обсадой и стеновым брусом заполняется не обычной жесткой монтажной пеной, а эластичной пеной с открытыми порами (Flexifoam) либо шнуром ПСУЛ и джутом, герметизированным стиз-герметиками.

8.3. Приточные клапаны (КИВ-125) и рекуператоры: выбор шумоглушащих лабиринтных моделей

В погоне за свежим воздухом строители часто монтируют в спальнях простейшие приточные стенные клапаны типа КИВ-125: в стене из клееного бруса коронкой высверливается сквозное отверстие диаметром 133 мм, вставляется пластиковая труба, тонкая поролоновая гильза и пластиковая решетка. Через такую «трубу» в спальню беспрепятственно проникает до 80% уличного шума (лай собак, звуки газонокосилок соседей, гул ветра).

В энергоэффективном стандарте загородного дома применяются специализированные шумоглушащие приточные устройства:

• Клапаны с лабиринтным звукопоглотителем: внутри трубы устанавливается многосекционный лабиринт из вспененного меламина или базальтового волокна, заставляющий звуковую волну многократно отражаться от поглощающих стенок (снижение шума уличного потока до 36–42 дБА);
• Децентрализованные рекуператоры с трубными глушителями: при установке компактных приточно-вытяжных проветривателей (бризеров) прибор монтируется через вибродемпферную пластину, а наружный воздушный канал гильзуется акустическим рукавом;
• Герметизация проходки: зазор между пластиковой трубой воздуховода и деревянной стеной из клееного бруса уплотняется виброакустическим силиконовым герметиком, исключая передачу вибраций на брус.

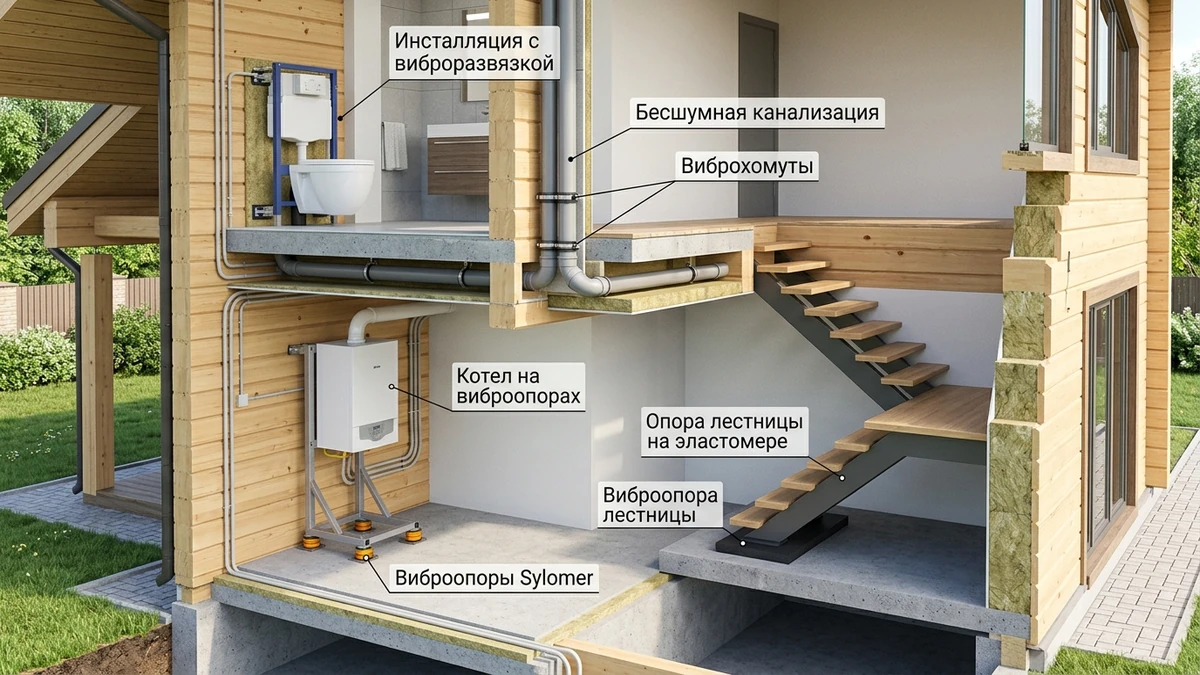

9. Инженерные коммуникации, котельная, санузлы и лестницы

9.1. Санузлы: виброразвязка инсталляции подвесного унитаза (WC) от бруса и бесшумные трубы канализации

Санузел в доме из клееного бруса — одна из самых сложных зон с точки зрения строительной физики. Главная ошибка строителей — жесткое крепление стальной рамы инсталляции подвесного унитаза (Geberit, TECE, Grohe) мощными глухарями прямо к несущей стене из бруса. При смыве воды и работе встроенного клапана гидродинамический удар через металлическую раму и крепежные болты транслируется непосредственно в массив деревянной стены. Стена работает как акустический резонатор: в смежной спальне за перегородкой в момент ночного спуска воды раздается громкий гулкий свист и журчание потока.

Регламент HOLZBAU предписывает монтаж инсталляций по схеме «акустического разрыва»:

• Монтаж инсталляции производится на независимый пристенный фальш-каркас из усиленного профиля UA 50 или стоечных профилей Knauf;
• В точках крепления каркаса к полу и деревянной брусовой стене устанавливаются специализированные вибродемпфирующие прокладки из эластомера Sylomer или демпферная лента в два слоя;
• Под головки крепежных анкеров и болтов подкладываются эластичные резинометаллические виброшайбы, исключающие прямой контакт металла со стеновым брусом;
• Между фаянсовой чашей подвесного унитаза и облицовочной плиткой короба обязательно укладывается звукоизоляционная полимерная прокладка (поставляется в комплекте с инсталляцией), гасящая вибрацию от падения струи воды.

Второй источник шума в санузлах — стояки хозяйственно-бытовой канализации. Стандартная серая труба из полипропилена с толщиной стенки 1,8–2,2 мм имеет малую поверхностную массу и буквально звенит при прохождении стоков. В деревянном доме стояки монтируются исключительно из тяжелых бесшумных труб с минеральным наполнителем (толщина стенки 3,4–5,3 мм, плотность пластика до 1600 кг/м³, например, Ostendorf Skolan SAFE или Rehau Raupiano Plus). Все трубные хомуты применяются только с толстым профилированным резиновым виброгасящим вкладышем.

9.2. Котельная: виброподвесы настенного котла и демпферный подиум насосной станции (защита от низкочастотного гула 50 Гц)

Оборудование котельной (настенный газовый котел, циркуляционные насосы Grundfos/Wilo, компрессор системы водоочистки, гидроаккумулятор) создает постоянную низкочастотную вибрацию с базовой частотой электрической сети 50 Гц. Человеческое ухо воспринимает эту вибрацию не как отдельный звук, а как навязчивый монотонный низкий гул («трансформаторный эффект»), от которого начинает болеть голова. Если повесить настенный котел на стену из клееного бруса жестко на стандартные крюки, весь брусовой дом превращается в огромную звуковую деку.

Для предотвращения низкочастотного резонанса инженеры применяют многоступенчатое виброгашение:

• Монтаж настенного котла: между стальной монтажной планкой котла и деревянной стеной из клееного бруса устанавливаются резинометаллические сайлентблоки или виброизоляционные прокладки Sylomer SR-28. Котел не имеет ни единой точки прямого жесткого контакта с древесиной;
• Плавающий фундамент котельной: напольное насосное оборудование, бойлер косвенного нагрева и компрессоры водоподготовки монтируются на отдельном армированном бетонном подиуме толщиной 100 мм, который отлит на упругом мате и полностью отделен от общей стяжки пола дома демпферным швом 20 мм;
• Гибкие вибровставки на магистралях: на подающие и обратные трубопроводы насосных групп сразу на выходе из котельной монтируются гибкие сильфонные антивибрационные компенсаторы из нержавеющей стали или резиновые компенсаторы, не позволяющие вибрации насоса распространяться по металлическим трубам отопления в радиаторы жилых комнат.

9.3. Акустическая развязка деревянных лестниц в узлах опирания на балки перекрытия и несущие стены

Деревянная лестница на второй этаж — мощнейший передатчик ударных нагрузок. Когда человек поднимается или спускается по ступеням, каждый шаг создает сильный динамический рычажный импульс. Если косоуры или тетивы лестницы намертво прикручены саморезами к балке перекрытия второго этажа и на анкеры к стеновому брусу, вибрация распространяется сразу в два контура: сотрясает перекрытие и расходится по несущим стенам.

Регламент виброразвязки лестничных маршей HOLZBAU:

• Нижний опорный узел: основание тетивы или косоура опирается на чистовой пол через полиуретановый демпфер толщиной 12–15 мм;
• Верхний узел сопряжения с перекрытием: верхняя опорная площадка лестницы крепится к лобовой балке перекрытия через скрытые стальные пластины со скользящими пазами и прокладкой из высокоплотного эластомера;
• Боковые примыкания: между маршем лестницы и примыкающей стеной из клееного бруса оставляется зазор не менее 15–20 мм. Жесткое прикручивание ступеней или перил к стеновому брусу строго запрещено — лестница должна быть самонесущей конструкцией.

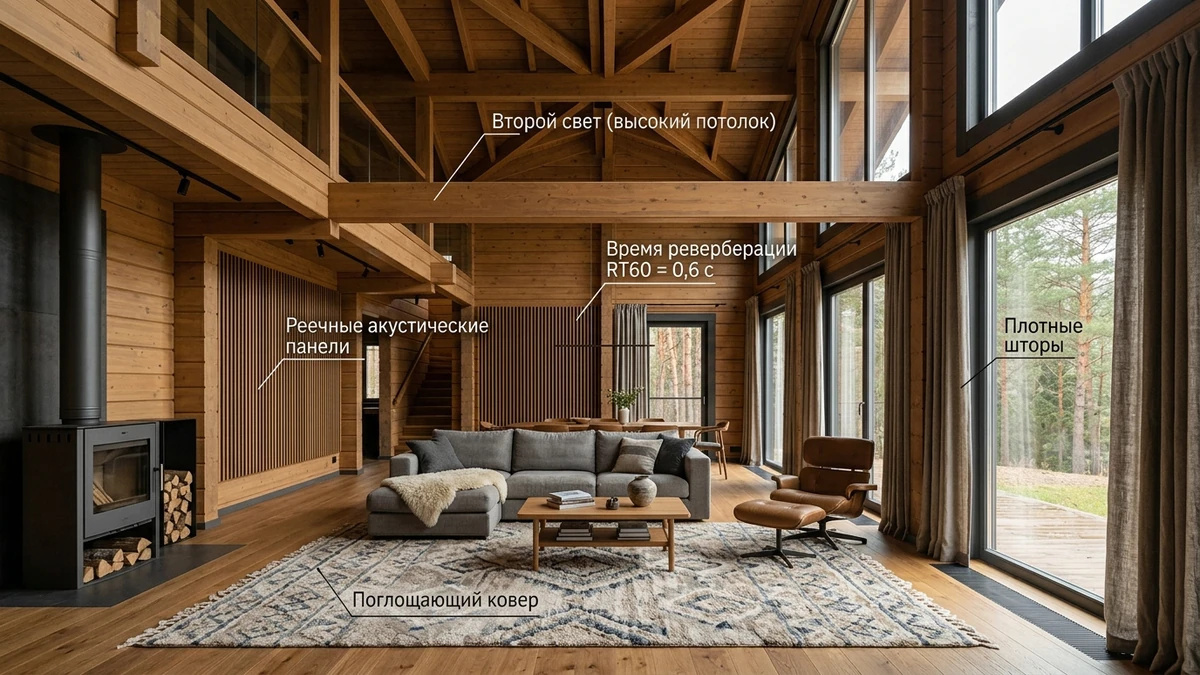

10. Акустика просторных гостиных и «Второго света»: борьба с эхом и реверберацией

10.1. Физика реверберации: почему твердое дерево и панорамное стекло создают эффект собора

«Второй свет» — визитная карточка респектабельной архитектуры HOLZBAU. Объединенное двусветное пространство гостиной, столовой и каминной зоны с высотой потолков под стропила до 6–7 метров и остекленными фронтонами дарит ни с чем не сравнимое ощущение простора и воздуха. Однако сразу после новоселья владельцы часто сталкиваются с физическим парадоксом: в комнате невозможно комфортно разговаривать. Звук голоса многократно отражается от стен, телевизор звучит как из бочки, а звон упавшей на пол вилки эхом отдается под коньком в течение двух секунд.

Причина кроется в физическом показателе времени стандартной реверберации RT_60 — времени, за которое уровень звукового давления в помещении после выключения источника звука падает на 60 дБ. В жилой комнате площадью 40–80 м² комфортным для человеческого слуха и разборчивости речи является значение RT_60 в диапазоне 0,5–0,7 секунды. В пустой двусветной гостиной из клееного бруса этот показатель подскакивает до 1,8–2,4 секунды, что характерно для католических соборов или залов органной музыки.

Гладкая строганая поверхность клееного бруса, покрытая защитным лаком или маслом, имеет крайне низкий коэффициент звукопоглощения αw ≈ 0,05–0,10 (поглощается всего 5–10% звуковой энергии, а 90–95% отражается обратно). Монолитные стеклопакеты панорамных порталов отражают до 98% звука. Многократные переотражения звуковых волн между параллельными твердыми плоскостями порождают «порхающее эхо» и стоячие низкочастотные волны, создающие утомительный акустический гул.

10.2. Акустический текстиль и диффузоры: шторы blackout, ковры с плотным ворсом и открытые балки

Архитектурная акустика позволяет нормализовать реверберацию без разрушения визуальной эстетики открытого деревянного дома. Первым и самым естественным рубежом является правильный подбор элементов интерьерного декора:

• Массивные акустические портьеры: на панорамных окнах и раздвижных порталах второго света используются многослойные шторы из плотного велюра, шенилла или специализированных звукопоглощающих тканей (например, Drapilux Acoustic) с поверхностной плотностью 350–500 г/м². Собранные в глубокие волнообразные складки шторы обладают коэффициентом звукопоглощения αw ≈ 0,65–0,75, экранируя звонкое стекло;
• Шерстяные ковры зонального размещения: на полу гостиной перед диванной группой и камином укладываются ковры с натуральным шерстяным ворсом высотой от 15–20 мм на войлочной основе. Они гасят отражения от пола и одновременно демпфируют шум падающих предметов;
• Балки стропильной системы как диффузоры: открытые массивные клееные прогоны, стропильные ноги и подкосы сложной геометрии под коньком работают как естественные диффузоры Шрёдера. В отличие от гладкого плоского натяжного потолка, рельефная балочная ферма разбивает монолитный фронт отраженной звуковой волны на тысячи микроскопических рассеянных лучей, предотвращая образование стоячих волн в подконьковом пространстве.

10.3. Декоративные реечные панели со звукопоглощающей подложкой: дизайнерская интеграция в брус

Если текстиля и открытых балок недостаточно, в интерьер гостиной интегрируются высокоэффективные профессиональные элементы — реечные акустические панели (Acoustic Slatted Panels). Они идеально сочетаются с текстурой клееного бруса и часто используются дизайнерами для оформления акцентной зоны домашнего кинотеатра или каминного портала.

Конструкция панели представляет собой массив шпонированных деревянных реек сечением 25×12 мм с шагом 15 мм, наклеенных на подложку из плотного акустического полиэфирного войлока толщиной 9–12 мм (изготовленного из переработанных эко-волокон). Работает такая панель сразу в двух физических режимах:

• Рассеивание средних частот: рельефный шаг деревянных ламелей рассеивает направленную звуковую волну под разными углами;
• Поглощение низких и средних частот: звук проникает в зазоры между рейками и попадает в пористую структуру плотного войлока, где звуковая энергия затухает (αw ≥ 0,85–0,90 в речевом диапазоне 500–2000 Гц).

Размещение таких панелей всего на 15–20% площади вертикальных стен двусветной гостиной позволяет снизить время реверберации RT_60 с критических 1,8 секунды до идеальных 0,6 секунды. В помещении восстанавливается кристальная разборчивость речи, а звук премиальной аудиосистемы или домашнего кинотеатра раскрывается со студийной глубиной без кашеобразного гула.

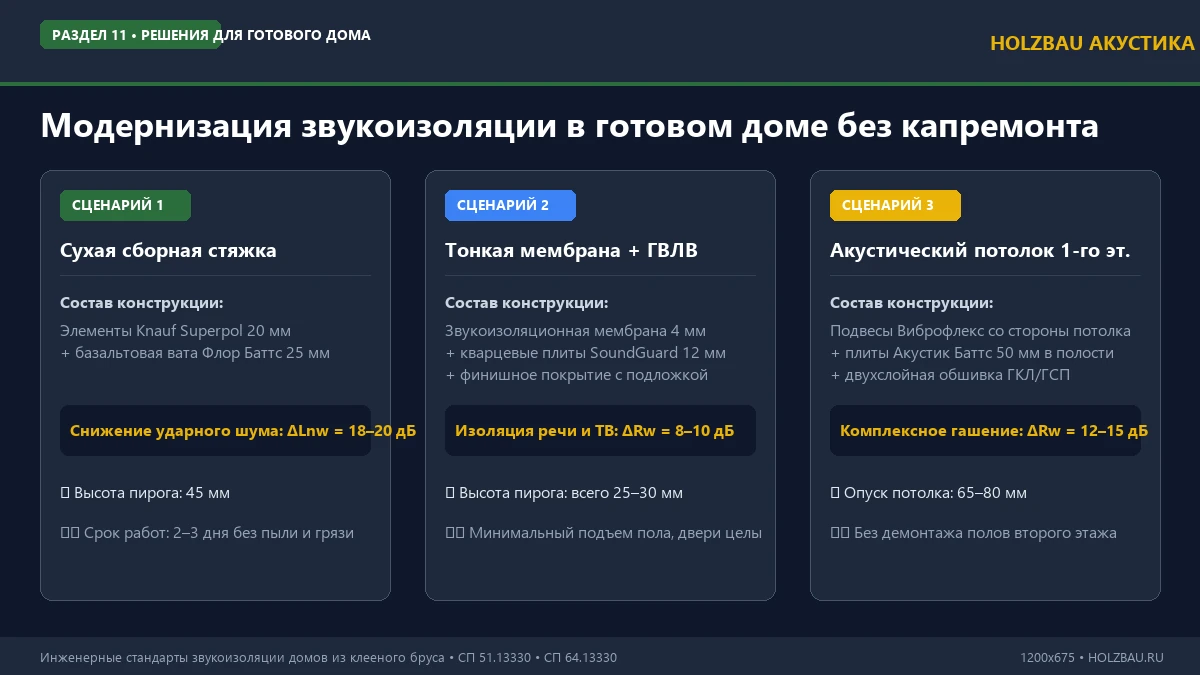

11. Шумоизоляция в уже построенном доме: сценарии без капитального демонтажа

11.1. Тонкий плавающий настил поверх существующего пола (подъем высоты на 25–40 мм)

Самая распространенная проблема владельцев домов вторичного рынка или новостроек после первой зимы — невыносимый топот со второго этажа при уже смонтированных черновых полах из доски или фанеры. Полный демонтаж балочной клетки и чистовых потолков первого этажа в жилом доме оборачивается строительной катастрофой с пылью, грязью и выселением семьи на несколько месяцев.

Решением становится монтаж ультратонкой плавающей системы прямо поверх существующего настила:

• Ревизия существующего основания: старый деревянный пол или фанера протягиваются усиленными саморезами по дереву с шагом 150 мм во избежание скрипов и шлифуются для удаления перепадов более 2 мм;
• Тонкий упругий демпфер: прямо на деревянное основание раскатывается рулонная акустическая мембрана высокой плотности толщиной 4–8 мм (MaxForte SoundPRO, ТермоЗвукоИзол Стандарт или Шуманет-100 Комби) с проклейкой стыков армированной лентой и заведением краев на брусовые стены;
• Сухая сборная стяжка: поверх мембраны в один слой укладываются гипсоволокнистые элементы пола Knauf Суперпол толщиной 20 мм (или два слоя ГВЛВ по 10 мм с перехлестом швов). Плиты склеиваются между собой по фальцам и скрепляются короткими саморезами для ГВЛ, не пробивающими мембрану насквозь в нижнее дерево;
• Высота подъема: суммарный подъем высоты пола составляет всего 28–35 мм, что позволяет адаптировать существующие лестничные марши и требует лишь небольшой подрезки нижнего торца межкомнатных дверных полотен на 2–3 см.

11.2. Монтаж подвесного потолка на виброподвесах снизу без вскрытия чистового пола второго этажа

Второй сценарий возникает, когда на втором этаже уже уложен премиальный массивный дубовый паркет или смонтирована чистовая плитка с электрическим теплым полом, демонтировать которые заказчик категорически отказывается. В этом случае ударную волну перехватывают с нижней стороны перекрытия — со стороны первого этажа.

Если существующий потолок первого этажа был просто зашит вагонкой или натяжным полотном, его аккуратно демонтируют. Балки перекрытия снизу обеспыливаются, пространство между ними проверяется на наличие пустот (при необходимости полости дозаполняются базальтовыми плитами 50 мм). Далее монтируется тонкая потолочная вибросистема:

• Применяются компактные виброизолирующие подвесы (например, Ультракустик или Сонет Слим), отнимающие всего 40 мм высоты потолка;
• Металлопрофиль заполняется тонкой акустической базальтовой плитой высокой плотности (27–30 мм);
• Каркас обшивается акустическим гипсокартоном повышенной массы в два слоя (толщина обшивки 25 мм);
• По периметру примыкания к стенам оставляется зазор 5 мм, который герметизируется эластичным виброакустическим силиконом.

Такая модернизация «съедает» около 65–75 мм высоты первого этажа, но позволяет снизить слышимость шагов сверху на 12–15 дБ, а воздушные звуки (голоса, телевизор) устраняет практически на 95%.

11.3. Локальная модернизация: замена плинтусов, установка выпадающих порогов и герметизация проходок

Часто для ощутимого повышения акустического комфорта вовсе не требуется глобальная переделка полов или потолков. Достаточно ликвидировать паразитные звуковые мостики, допущенные при первичной отделке:

• Аудит плинтусов: строители часто намертво прикручивают деревянные плинтусы длинными саморезами одновременно к чистовому полу и к брусовой стене. Достаточно выкрутить саморезы, закрепить плинтус строго к стене и оставить под ним зазор 2 мм с заполнением мягким силиконом — вибрация пола перестанет перетекать в стены;
• Врезка выпадающих порогов: снятие межкомнатных дверей, фрезеровка нижнего паза 14×28 мм и установка автоматического опускного порога занимает у мастера 40 минут на одну дверь. Это мгновенно поднимает звукоизоляцию спален на 15–20 дБ без замены дверных полотен;
• Ревизия стояков отопления и гильз: трубы отопления, проходящие сквозь деревянные перекрытия, часто запенивают обычной жесткой пеной. Пена вычищается, труба оборачивается демпферной лентой из вспененного каучука толщиной 10 мм, а стыки с двух сторон герметизируются безусадочным силиконом. Это ликвидирует передачу шума циркуляции теплоносителя.

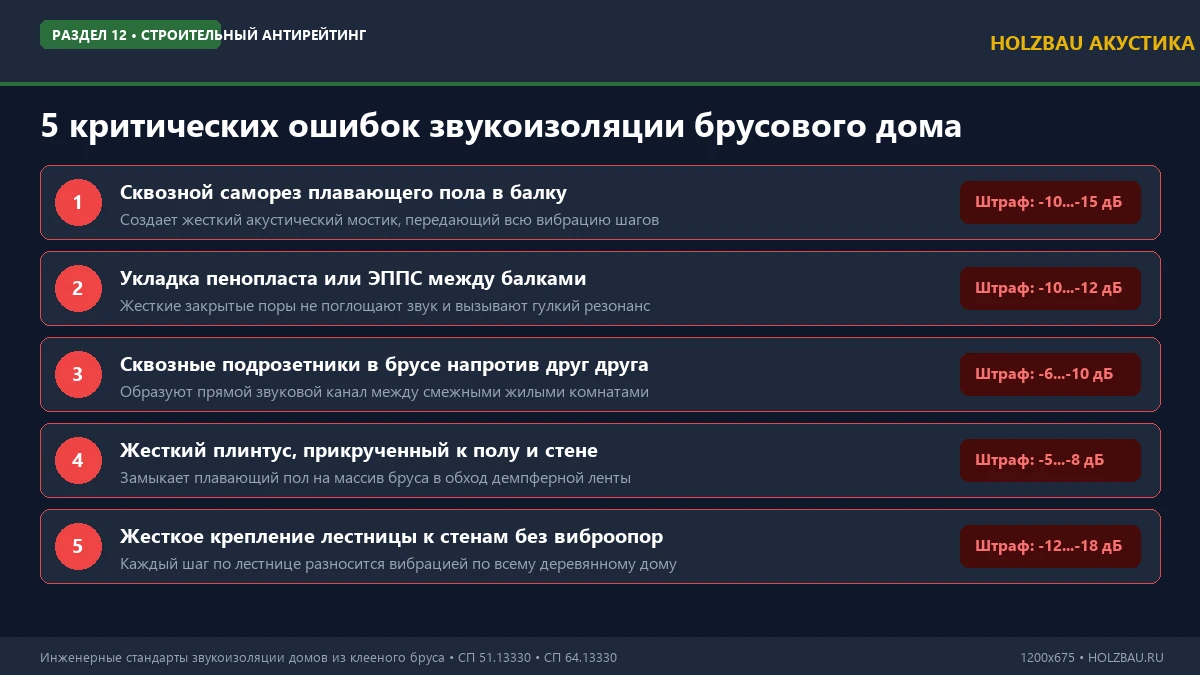

12. 5 критических ошибок звукоизоляции брусового дома, сводящих эффект к нулю

12.1. Ошибка 1: Применение пенопласта и ЭППС вместо волокнистых звукопоглотителей

Экструдированный пенополистирол (ЭППС) и белый гранулированный пенопласт (ПСБ) — великолепные теплоизоляторы, но отвратительные звукоизоляторы. Регулярно на загородных объектах можно встретить картину, когда строители плотно укладывают листы оранжевого или синего ЭППС между балками перекрытия, запенивая стыки монтажной пеной, будучи уверенными, что «утеплили и звукоизолировали одновременно».

В закрытоячеистой структуре экструдированного полистирола воздух заперт в микроскопических герметичных капсулах. Звуковая волна не может проникнуть внутрь материала для трения о волокна: она просто ударяет в упругую поверхность полимера. В результате легкий и жесткий лист ЭППС превращается в механическую мембрану, которая на средних и низких частотах (200–500 Гц) входит в акустический резонанс с деревянным перекрытием. Звукоизоляция конструкции с пенопластом часто оказывается даже хуже, чем у полностью пустого перекрытия без утеплителя вообще.

В межэтажных перекрытиях и внутренних каркасах деревянных домов допустимо использовать исключительно волокнистые звукопоглощающие материалы с открытой сообщающейся пористостью: базальтовую вату или плотное минеральное стекловолокно с удельным сопротивлением продуванию потоком воздуха r ≥ 10–30 кПаcdotс/м^2.

12.2. Ошибка 2: Жесткое крепление плавающего настила и плинтусов саморезами к балкам и брусу

Классическая ошибка отделочников, не знакомых с принципами «плавающих оснований». Заказчик закупает дорогую акустическую мембрану и элементы пола Knauf Суперпол. Бригада аккуратно раскатывает мембрану по перекрытию, укладывает плиты ГВЛВ, а затем... берет черные саморезы длиной 65 мм и притягивает плиты пола сквозь мембрану прямо к деревянным балкам «для надежности, чтобы не шаталось».

Один-единственный стальной саморез, пробивающий звукоизоляционную мембрану и жестко входящий в тело несущей балки, работает как идеальный акустический штырь. На площади комнаты в 25 м² рабочие обычно вкручивают 150–200 таких саморезов. В итоге образуется двести прямых жестких металлических мостиков, по которым вся энергия шагов с пола передается прямо в скелет перекрытия. Эффективность дорогостоящей мембраны падает на 70–80%.

12.3. Ошибка 3: Сквозные подрозетники в смежных комнатах без звукоизоляционных коробов

В деревянном доме скрытая электрика разводится в заводских каналах либо в полостях каркасных перегородок. Электрики ради экономии времени и кабеля часто монтируют блок розеток спальни и блок розеток смежной детской комнаты строго в одном месте стены, высверливая коронкой диаметром 68 мм сквозное отверстие в стене с двух сторон.

В точке установки розеток толщина звукоизолирующей преграды падает с 100 мм до толщины тонкого донышка пластикового подрозетника (0,8 мм). Воздушный звук человеческой речи мгновенно проникает сквозь пластиковые отверстия для проводов и щели механизма розетки. Разговор за стеной становится слышен так отчетливо, словно в стене открыта сквозная форточка. В регламенте HOLZBAU узлы розеток на смежных стенах разносятся по горизонтали не менее чем на 500 мм друг от друга и заключаются в герметичные акустические короба из плотного гипсоволокна со звукопоглощающим вкладышем.

12.4. Ошибка 4: Отсутствие демпферной ленты под направляющими каркасных перегородок

При монтаже внутренних перегородок строители прикручивают стальной направляющий профиль ПН 50/40 или деревянный брусок нижней обвязки непосредственно к дощатому полу или к стеновому клееному брусу. Отсутствие упругой прокладки приводит к тому, что металл профиля намертво вибрирует вместе с несущими конструкциями дома.

Любой звук шагов по перекрытию через жестко прикрученный нижний профиль мгновенно передается на стойки перегородки и раскачивает гипсокартонную обшивку в смежных спальнях. Наклеивание двух слоев упругой ленты Вибростек-М или вспененного уплотнителя типа Дихтунгсбанд под все направляющие профили по всему периметру перегородки — базовое и не подлежащее отмене правило.

12.5. Ошибка 5: Жесткое прикручивание косоуров лестницы к балкам без эластомерных прокладок

Лестничные марши из дуба, ясеня или клееной лиственницы обладают колоссальным динамическим рычагом. При быстром спуске человека весом 80–90 кг динамическая ударная нагрузка на ступень достигает 200–250 кгс. Если косоур или опорный столб лестницы намертво притянут глухарями к балке перекрытия второго этажа, каждый шаг человека на лестнице сотрясает весь второй этаж дома.

Монтаж лестниц в обязательном порядке должен предусматривать плавающие виброопоры из полиуретана Sylomer в нижнем узле опирания на стяжку первого этажа и демпфирующие упругие втулки в верхнем узле крепления к лобовой балке перекрытия.

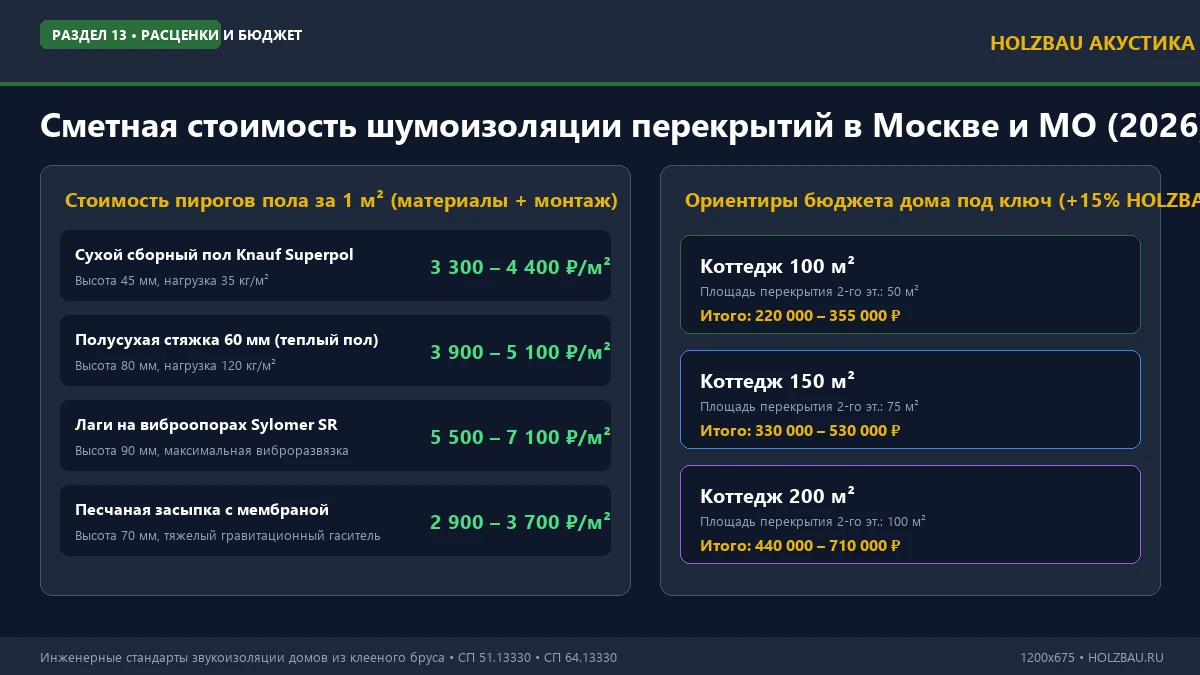

13. Сметная стоимость и ориентиры бюджета 2026 года в Москве и МО

13.1. Поэлементная структура затрат: звукопоглотители, вибродемпферы, настил и квалифицированные работы за 1 м²

При оценке стоимости звукоизоляции важно понимать, из чего складывается смета. Попытка сравнить «цену за квадратный метр» у разных подрядчиков часто приводит к обману: недобросовестные бригады называют низкую цену, забывая включить в нее демпферные ленты, специализированный виброакустический герметик, крепеж и герметизацию проходок, которые затем всплывают в виде «дополнительных непредвиденных расходов».

Инженерная смета HOLZBAU базируется на анализе реальных расценок ведущих акустических интеграторов Москвы (Acoustic Group, MaxForte, SoundGuard) с учетом индексации цен на сертифицированные материалы и оплату труда сертифицированных монтажников на 2026 год (+15% к среднерыночному уровню неквалифицированных бригад, что гарантирует соблюдение технологических регламентов и протоколов СП 51.13330).

В структуре затрат на 1 м² качественного перекрытия расходы распределяются следующим образом:

• Базальтовый звукопоглотитель в межбалочное пространство (толщина 100–150 мм): 650 – 1 100 руб./м² (негорючие базальтовые плиты плотностью 45–50 кг/м³);
• Вибродемпфирующий подстилающий слой (мембрана, холст или эластомерные опоры): 800 – 2 600 руб./м² (рулонные маты, виброопоры и расчетные подушки из эластомера Sylomer);
• Жесткий настил основания (ГВЛВ 20 мм, фанера 2×18 мм или полусухая смесь): 1 600 – 3 200 руб./м²;
• Расходные акустические материалы (демпферные ленты, виброшайбы, герметики Вибросил, клей для фальцев): 450 – 850 руб./м²;
• Профессиональный монтаж с контролем отсутствия звуковых мостиков: 2 200 – 4 500 руб./м² в зависимости от сложности пирога и наличия мокрых процессов.

13.2. Сравнительная стоимость 1 м² перекрытия по 4 типам пирогов под ключ в ценах сезона 2026 года

Для прозрачности выбора между четырьмя базовыми инженерными решениями ниже приведена подробная сравнительная смета на 1 квадратный метр готовой конструкции перекрытия в ценах строительного сезона 2026 года для Москвы и Московской области.

13.3. Расчет ориентировочного бюджета звукоизоляции для типовых домов 100, 150 и 200 м²

При расчете общего бюджета перекрытия второго этажа важно учитывать чистую жилую площадь перекрытия. Как правило, в двухэтажном коттедже площадь межэтажного перекрытия составляет от 45% до 55% от общей площади дома (с вычетом лестничного проема и зоны возможного второго света).

Ниже представлены итоговые расчетные диапазоны инвестиций в акустический комфорт второго этажа для типовых домов HOLZBAU в Московском регионе:

Открытые прайсы производителей звукоизоляционных систем дают заметно более низкие цены для типовых квартирных решений: например, комплекты пола на лагах начинаются примерно от 3 600 руб./м² с монтажом, а материалы специализированных систем пола стоят от 800–3 600 руб./м². Для дома из клееного бруса в эту статью заложен повышенный диапазон: он учитывает деревянное перекрытие, проверку несущей способности, сложные примыкания и контроль скрытых работ.

В масштабе общих затрат на строительство дома из клееного бруса инвестиция в качественную звукоизоляцию перекрытия (в среднем 400 000 – 850 000 рублей) составляет менее 2–3% от общей сметы коттеджа. Однако именно эти 2–3% определяют, будете ли вы просыпаться каждое утро от шагов на втором этаже или наслаждаться тишиной и приватностью загородной усадьбы.

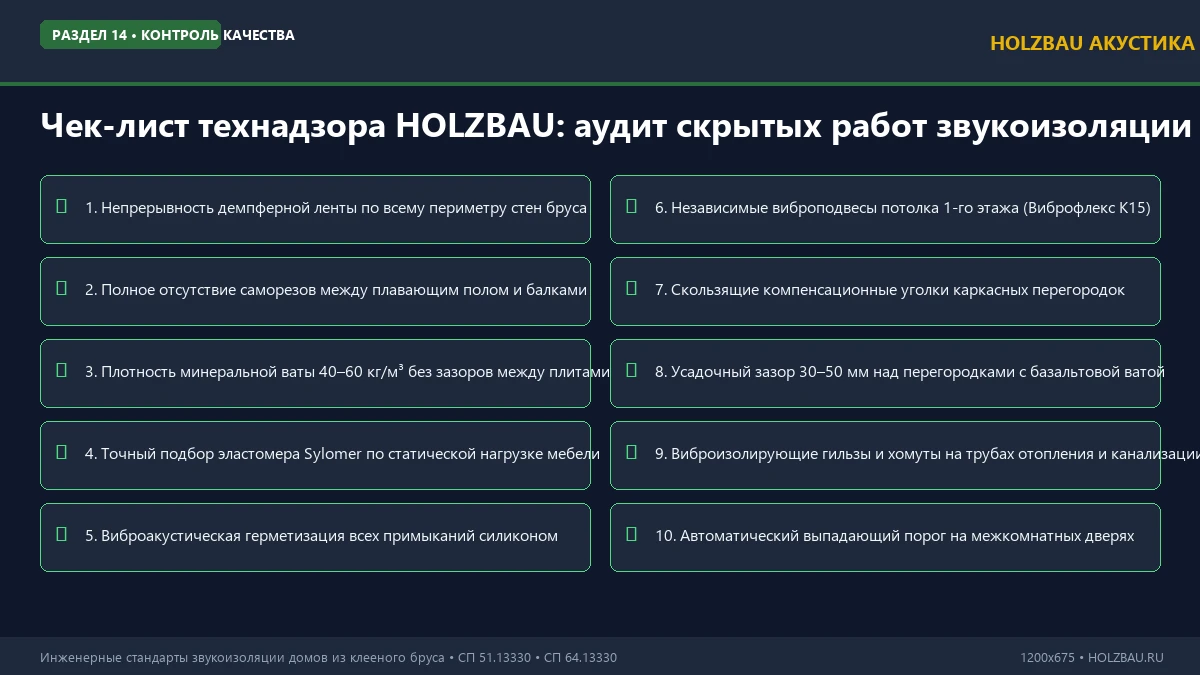

14. Инженерный чек-лист проверки звукоизоляции перед чистовой отделкой

14.1. Чек-лист контроля перекрытий и плавающего пола (скрытые работы)

После укладки чистового ламината или паркета исправить акустический брак невозможно без полного демонтажа чистового пола. Поэтому инженер технического надзора HOLZBAU подписывает акт освидетельствования скрытых работ строго до начала чистовых процессов по следующей карте контроля:

• Проверка балочной клетки: отклонение плоскости балок не превышает 2 мм на двухметровой рейке. Все балочные карманы в стенах обеспылены, обработаны антисептиком, а технологические зазоры заделаны безусадочным виброакустическим герметиком;
• Контроль звукопоглотителя: плиты базальтовой ваты уложены враспор в два слоя со смещением стыков. Отсутствуют замятия краев и щели вдоль ламелей клееного бруса. Плотность материала соответствует проектной (не менее 45 кг/м³);
• Контроль мембраны: звукопоглощающий слой укрыт супердиффузионной мембраной с проклейкой всех нахлестов армированным скотчем для 100% защиты жилого объема от базальтовой пыли;
• Контроль кромочной ленты: упругая демпферная лента наклеена по всему периметру помещения без единого разрыва, в том числе в углах, вокруг дверных проемов и колонн. Высота ленты превышает уровень чернового настила на 20–30 мм;
• Тест на отсутствие саморезов: проверено крепление сборных элементов Knauf Суперпол или фанеры. Листы скреплены только между собой. Ни один саморез не пробил подстилающий виброизоляционный слой и не вошел в тело балок перекрытия.

14.2. Чек-лист контроля каркасных перегородок, подрозетников и дверей

Акустический аудит межкомнатных перегородок защищает будущих владельцев от потери приватности в спальнях и рабочих кабинетах:

• Виброразвязка направляющих профилей: под всеми горизонтальными и вертикальными профилями каркаса (ПН 50/40), примыкающими к полу, потолку и брусовым стенам, наклеена упругая лента Вибростек-М в два слоя;
• Скользящий крепеж на усадку: вертикальные стойки каркаса зафиксированы к стенам из клееного бруса через скользящие уголки с вертикальным овальным пазом. Саморезы с шайбами закручены по центру паза без затяжки до упора;
• Верхний усадочный компенсатор: между верхним профилем перегородки и потолком выдержан зазор 30–40 мм, заполненный мягкой базальтовой полосой и запечатанный эластичным виброакустическим силиконом;
• Разнос подрозетников: блоки электрических розеток в смежных комнатах разнесены по горизонтали минимум на 500 мм. Подрозетники смонтированы в звукоизоляционных коробах из ГВЛВ;
• Дверные блоки: проверена масса полотна двери (не менее 35 кг), наличие непрерывного уплотнителя по контуру коробки и работоспособность автоматического выпадающего порога при закрытии полотна.

14.3. Чек-лист контроля инженерных сетей, котельной и вентиляции

Заключительный этап проверки исключает появление навязчивого низкочастотного гула и шума текущей воды:

• Сантехническая инсталляция: металлическая рама подвесного унитаза смонтирована на независимом фальш-каркасе. Все точки крепления снабжены резинометаллическими вибродемпферными шайбами. Прямой контакт рамы с брусовой стеной отсутствует;
• Трубы канализации: вертикальные стояки выполнены из толстостенных минерализованных труб (Skolan SAFE). Все хомуты снабжены резиновыми виброгасящими вкладышами и затянуты без деформации резины;
• Трубные проходки перекрытий: все трубы отопления и водоснабжения проходят через деревянные балки и настилы в защитных пластиковых гильзах с заполнением зазора вспененным каучуком и герметизацией силиконом (применение обычной монтажной пены исключено);
• Виброопоры котельной: настенный котел смонтирован через эластомерные сайлентблоки, насосные станции установлены на виброподиуме, на подающих и обратных трубах установлены гибкие вибровставки.

16. Заключение: акустический комфорт закладывается на этапе проекта

16.1. Пять фундаментальных законов акустического комфорта в брусовом доме

Опыт проектирования и строительства сотен коттеджей из клееного бруса в Москве и Подмосковье подтверждает: эффективная тишина достигается только одновременным соблюдением пяти физических правил:

• Закон поверхностной массы (Mass Law): Древесина плотностью 480–520 кг/м³ слишком легка для отражения низких частот. В конструкцию пола обязательно вводится тяжелый балластный слой (ГВЛВ от 24 кг/м², песчаные панели от 18 кг/м² или армированная стяжка от 80–120 кг/м²).
• Закон полного разрыва механических связей (Decoupling): Ни один элемент чистового пола или каркаса перегородки не должен жестко крепиться саморезами или клеем к несущим стенам и балкам. Все примыкания выполняются исключительно через эластомерные демпферные ленты и виброшайбы.
• Закон диссипации звуковой энергии (Absorption): Все внутренние полости балочных клеток и перегородок заполняются звукопоглощающими базальтовыми или кварцевыми плитами плотностью 40–60 кг/м³ минимум на 60–80% их объема для устранения эффекта барабана.
• Закон безупречной герметичности (Airtightness): Звуковые волны протекают через мельчайшие щели подобно воздуху. Сквозные подрозетники, зазоры вокруг стояков отопления и щели под межкомнатными дверями герметизируются виброакустическим силиконом и опускными «умными» порогами.
• Закон независимого потолка: Подшивка потолка со стороны нижнего этажа монтируется на независимом брусе либо на специализированных акустических подвесах со встроенным микропористым полиуретановым эластомером (Виброфлекс-К15), полностью отсекая структурную вибрацию верхнего этажа.

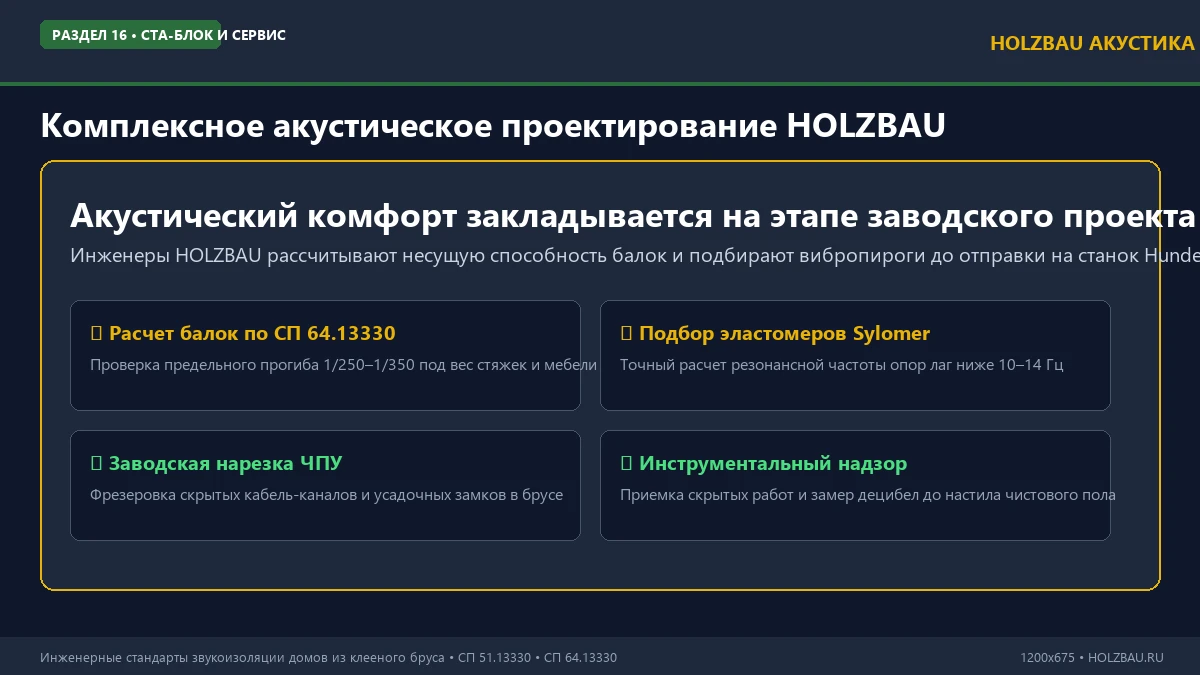

16.2. Инженерный расчет и аудит шумоизоляции от HOLZBAU

Строительная компания HOLZBAU подходит к звукоизоляции как к точной инженерной дисциплине. Мы не предлагаем универсальных «типовых» решений наугад — каждый проект проходит компьютерный расчет на соответствие СП 51.13330.2011 и СП 64.13330.2017.

Смотреть проекты домов из клеёного бруса
