Котельная в доме из клееного бруса: требования к газовой котельной, нормы СП 402 и СП 281, вентиляция и смета

1. Нормативная база и классификация: когда котельной нужен отдельный статус

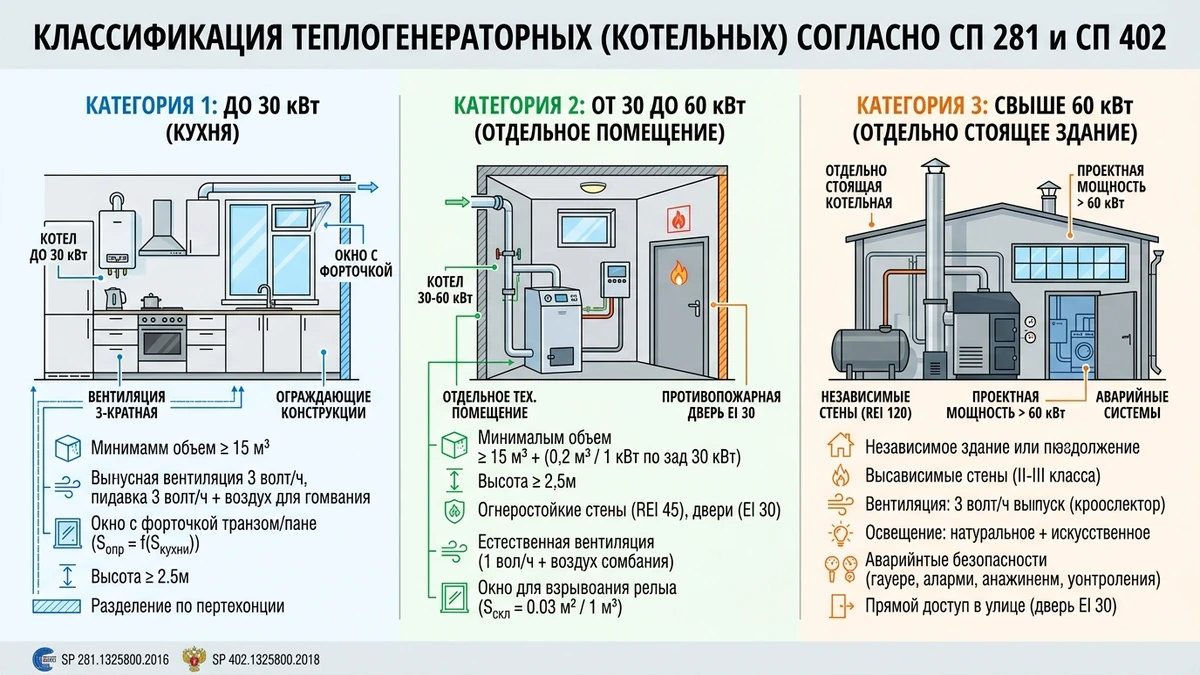

1.1. Разграничение понятий: теплогенераторная, котельная и кухня по СП 281 и СП 402

В частном домостроении повсеместно используется бытовой термин «котельная», однако в правовом поле нормативно-технической документации РФ действуют более строгие формулировки. При проектировании современных домов из клееного бруса федеральные своды правил СП 281.1325800.2016 («Установки теплогенераторные мощностью до 360 кВт, интегрированные в жилые здания») и СП 402.1325800.2018 («Здания жилые. Правила проектирования систем газопотребления») четко разделяют технические статусы помещений в зависимости от их назначения, суммарной тепловой мощности генераторов тепла и типа сжигаемого энергоносителя.

Разница между понятиями принципиальна для инспектора газораспределительной организации (ГРО):

• Кухня или кухня-столовая: Допускает установку одного теплогенератора (настенного двухконтурного котла) мощностью строго до 30–35 кВт, предназначенного для отопления и горячего водоснабжения. Здесь действуют базовые нормы воздухообмена (вытяжка не менее 100 м³/ч) и остекления, но помещение не наделяется статусом взрывопожароопасного технологического узла.
• Теплогенераторная (встроенная или пристроенная): Специализированное технологическое помещение внутри дома для размещения отопительного котла (или каскада котлов) суммарной мощностью от 30 до 360 кВт. К теплогенераторной предъявляются жесткие требования по категории пожарной опасности «Г», огнестойкости ограждающих конструкций (REI 45), наличию легкосбрасываемого остекления (ЛСК) и обособленной трехкратной естественной вытяжке.
• Производственная котельная (по СП 89.13330.2012): Обособленное здание мощностью свыше 360 кВт, подлежащее промышленной экспертизе безопасности. Для индивидуальных жилых домов этот статус не применяется, даже если площадь особняка превышает 1 000 м².

1.2. Юридические требования Мособлгаза и региональных ГРО при согласовании проекта

Согласование газоснабжения в доме из клееного бруса сопровождается пристальным контролем со стороны технадзора газораспределительных организаций (ГРО, таких как Мособлгаз, ПетербургГаз, Газпром газораспределение). Деревянные конструкции относятся к категории сгораемых оснований, поэтому любые отклонения от проектных решений вызывают безоговорочный отказ в первичном пуске газа.

Для успешной сдачи объекта владелец обязан предоставить исчерпывающий комплект исполнительной и проектной документации:

1. Технические условия (ТУ) на технологическое присоединение: Первичный документ от ГРО, регламентирующий точку врезки в распределительный газопровод, максимальный часовой расход газа (Q_max, обычно до 5 м³/ч для домов 150–250 м²) и диапазон входного давления (низкое, до 0.003 МПа).
2. Инженерный проект разделов ГСН и ГСВ: Проект наружного (ГСН) и внутреннего (ГСВ) газоснабжения, разработанный лицензированной проектной организацией, состоящей в профильном проектном СРО. Проект содержит аксонометрические схемы, расчет пропускной способности труб и спецификацию арматуры.
3. Акт обследования дымоходов и вентиляционных каналов (Форма 14-а / Акт ВДПО): Составляется сертифицированным экспертом Всероссийского добровольного пожарного общества (ВДПО) или лицензированной МЧС организацией. Эксперт замеряет скорость воздушного потока анемометром и подтверждает наличие тяги в естественном вентканале. Без этого акта опломбировка счетчика невозможна.
4. Технический паспорт и протокол электролаборатории на контур заземления: Официальный протокол замера сопротивления растеканию тока контура заземления. По нормам ПУЭ-7 для газового котла сопротивление не должно превышать 4,0 Ом.
5. Акт монтажа и наладки сигнализатора загазованности (САКЗ): Документ, подтверждающий работоспособность датчиков метана СН4 и угарного газа СО, а также срабатывание быстродействующего запорного электромагнитного клапана.
6. Договор на техническое обслуживание (ВДГО) по ФЗ № 308-ФЗ: В соответствии с Федеральным законом № 308-ФЗ (вступившим в полную силу с 1 марта 2026 года), договор на техобслуживание внутридомового газового оборудования имеет право заключать исключительно газораспределительная организация, осуществляющая транспортировку газа до объекта. Сторонние сервисные кооперативы без лицензии ГРО к обслуживанию не допускаются.

1.3. Специфика клееного бруса: горючесть древесины (класс Г4) против конструкционной стабильности

Клееный профилированный брус — конструкционно стабильный, экологичный и долговечный строительный материал, однако в контексте пожарной классификации ГОСТ 30244-94 необработанная древесина относится к группе горючести Г4 (сильногорючие материалы) и группе воспламеняемости В3 (легковоспламеняемые). При прямом воздействии открытого огня или локального теплового излучения свыше +100 °C начинается процесс медленного пиролиза — выделения горючих летучих газов с риском скрытого тления в толще древесных волокон.

В отличие от массива сырого бревна или бруса естественной влажности, клееный брус обладает рядом физико-механических преимуществ, которые обязательно учитываются при инженерном проектировании:

• Минимальная влажность (12 ± 2%): Заводская камерная сушка ламелей сводит к минимуму растрескивание и искривление стен. Тем не менее, остаточная усадка сруба сохраняется и составляет 1.0–1.5% по высоте этажа (около 25–35 мм на трехметровый этаж).
• Герметичность межвенцовых соединений: Благодаря прецизионному профилю «шип-паз» и склейке меламиновыми или полиуретановыми клеями стена из клееного бруса воздухонепроницаема. В таком доме отсутствует естественный подсос воздуха сквозь щели, что предъявляет бескомпромиссные требования к расчету приточных клапанов.
• Стойкость к сквозному прогоранию: Массивный клееный брус сечением от 200 × 200 мм обладает низкой скоростью обугливания (всего 0.6–0.7 мм/мин). При пожаре наружный слой древесины коксуется, создавая термоизоляционный барьер для внутренних слоев. Однако крепить отопительное оборудование прямо к дереву строго запрещено: тепловое излучение от задней стенки теплообменника со временем высушивает древесину до состояния пороха.

2. Объемно-планировочные параметры: кубатура, потолки, окна и двери

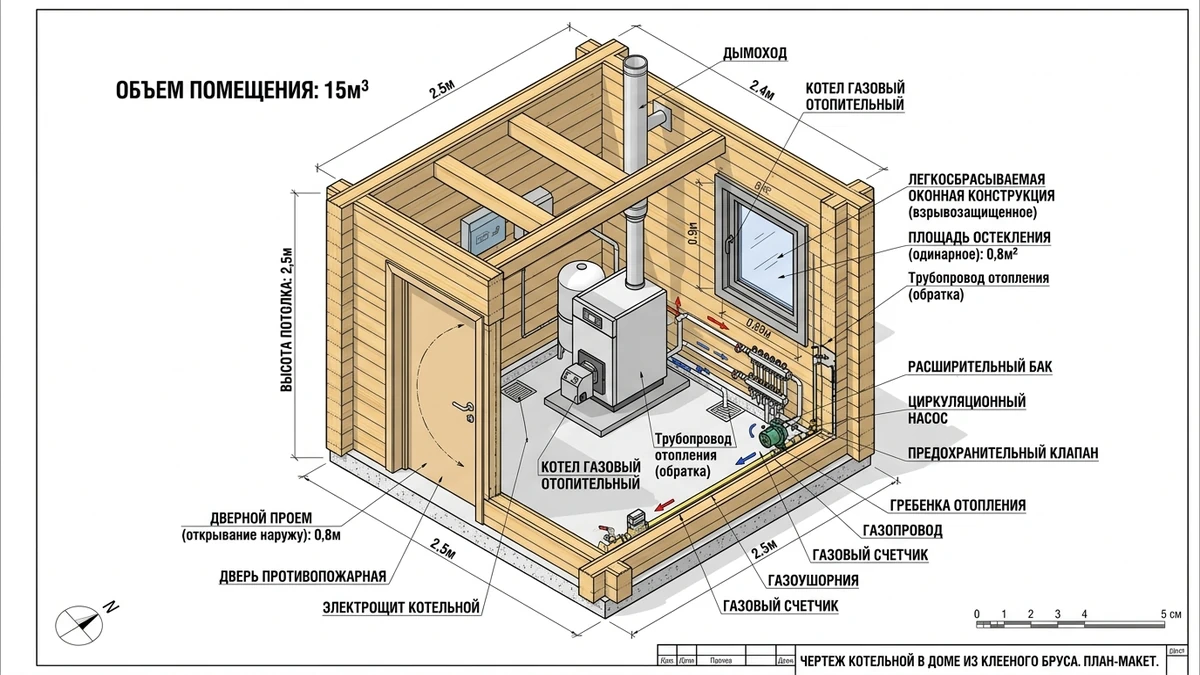

2.1. Формула расчета объема котельной: почему 15 м³ — это абсолютный минимум

Ключевой параметр, на который обращает внимание инспектор ГРО при первичном обследовании объекта, — внутренний объем помещения теплогенераторной. Согласно СП 402.1325800.2018 (п. 5.5), для газоиспользующего оборудования действуют следующие базовые ограничения:

• Для котлов тепловой мощностью до 30 кВт: Нормативный объем помещения должен составлять не менее 15,0 м³.
• Для оборудования мощностью от 30 до 60 кВт: Минимальный объем сохраняется на уровне 15,0 м³, однако требования к притоку воздуха и диаметрам дымоходов существенно возрастают.
• Для теплогенераторов свыше 60 кВт: Объем масштабируется по нормативной формуле:
  V_min = 15,0 + 0,2 × (P − 60) [м³]
  где P — суммарная паспортная тепловая мощность отопительного оборудования в кВт. Например, для котельной с двумя каскадными котлами общей мощностью 90 кВт минимальный объем составит: 15 + 0,2 × (90 − 60) = 21,0 м³.

Высота потолка в помещении теплогенераторной должна составлять не менее 2.50 м. В домах старой постройки или при реконструкции цокольных этажей СП допускает снижение высоты до 2.20 м (при мощности котла до 30 кВт), однако в новом загородном строительстве из клееного бруса проектное бюро HOLZBAU строго закладывает чистовую высоту не ниже 2.60–2.80 м с учетом подшивки потолка негорючими панелями и усадочных зазоров.

Важно понимать разницу между «нормативным минимумом» и «эксплуатационным комфортом». При высоте потолка 2.5 м объем 15 м³ дает площадь пола всего 6,0 м² (2,0 × 3,0 м). Этого объема достаточно по закону для одного настенного котла, однако разместить в таком пространстве бойлер косвенного нагрева на 200 литров, гидрострелку, насосные группы теплого пола, расширительные баки и систему водоочистки физически невозможно без нарушения сервисных зон.

2.2. Легкосбрасываемые оконные конструкции (ЛСК): формула остекления по ГОСТ Р 56288

В газовой котельной окно не является декоративным элементом или источником инсоляции. Это ключевой элемент пассивной взрывозащиты здания. При аварийной концентрации метана (порог взрываемости смеси с воздухом составляет 5–15%) и возникновении искры происходит объемный дефлаграционный хлопок. Если оконный проем заблокирован глухой конструкцией, избыточное давление ударной волны (свыше 5–10 кПа) разрушает несущие стены из клееного бруса и срывает перекрытия дома.

Расчет площади остекления регламентируется СП 402.1325800.2018 (п. 5.10) по формуле:

где S_ост — площадь чистого стекла (светового проема без учета пластикового или деревянного профиля рамы), а V_пом — фактический объем котельной. Для котельной объемом 15 м³ минимальная чистая площадь остекления равна 15 × 0,03 = 0,45 м². С учетом толщины оконного профиля (рамы и створок) габаритный размер оконного блока должен составлять не менее 800 × 900 мм или 700 × 1000 мм.

2.3. Требования к дверному проему: направление открывания, ширина и уплотнения

Дверной блок в котельной выполняет две функции: обеспечивает путь беспрепятственной эвакуации обслуживающего персонала и направляет вектор распространения ударной волны наружу здания при аварии. Согласно СП 281.1325800.2016 и СП 402.1325800.2018 к дверям предъявляются жесткие нормативные требования:

• Направление распахивания: Дверное полотно обязано открываться исключительно наружу (по ходу движения из котельной на улицу или в смежный коридор). Открывание двери внутрь котельной является прямым основанием для отказа газовой службы в пуске газа.
• Световая ширина проема: Чистая ширина дверного полотна в свету должна быть не менее 800 мм (высота — не менее 2000 мм). Данный размер обусловлен не только требованиями пожарной эвакуации, но и технологической необходимостью заноса и демонтажа напольных котлов и бойлеров диаметром 600–750 мм.
• Класс огнестойкости внутренней двери: Если дверь из котельной ведет во внутренние помещения дома (тамбур, холл, коридор), дверной блок должен быть противопожарным с пределом огнестойкости не менее EI 30 (стальное полотно с базальтовым заполнением и терморасширяющейся лентой по периметру). Дверь, выходящая непосредственно на улицу, противопожарной сертификации не требует.
• Приточный зазор в нижней части двери: При заборе воздуха для вентиляции из смежных помещений в нижней трети дверного полотна предусматривается сквозная решетка или подрез полотна над полом с зазором не менее 20–25 мм. Суммарная площадь свободного сечения подреза должна составлять не менее 0,02 м² (200 см²).
• Защитный порог: На входе в котельную устраивается порог высотой 50–100 мм либо уровень чистого пола котельной опускается на 50 мм относительно жилой зоны. Это предотвращает перетекание теплоносителя в жилые помещения при аварийном разрыве трубопроводов.

3. Огнезащита деревянных стен: независимый скользящий каркас и экраны НГ

3.1. Физика усадки клееного бруса и опасность жесткой фиксации оборудования

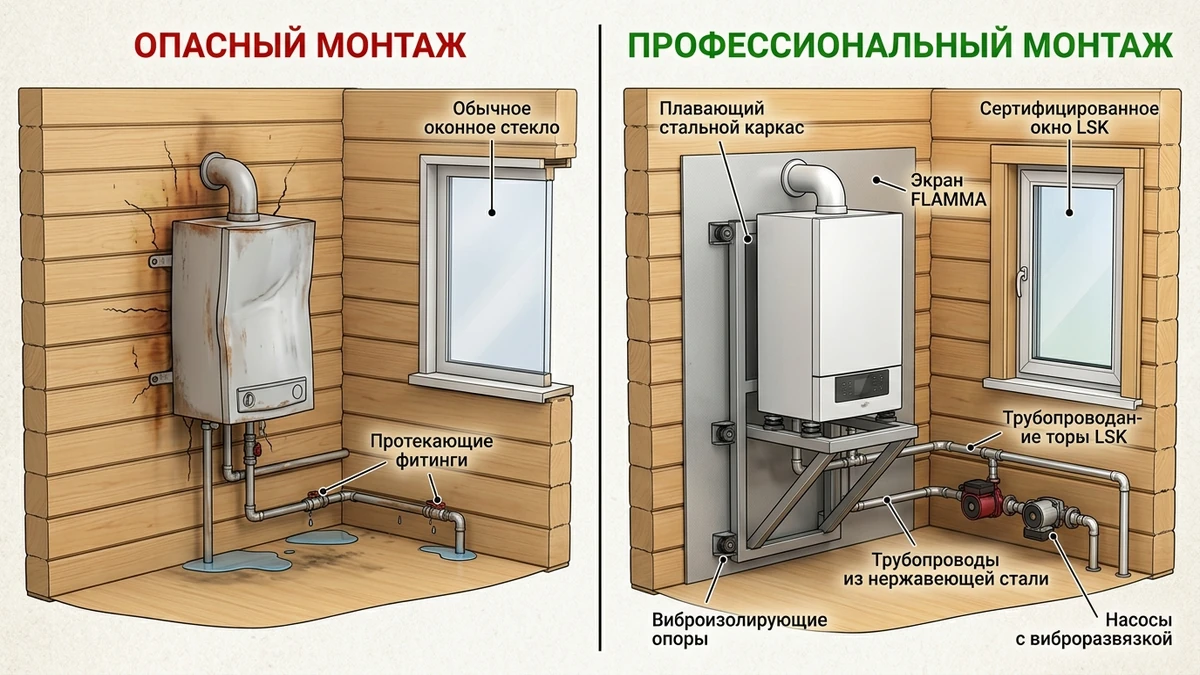

Главная инженерная ошибка при обустройстве котельных в деревянном домостроении — отношение к стене из клееного бруса как к статичному бетонному или кирпичному основанию. Даже при заводской сушке до влажности 12 ± 2% клееный брус остается живым гидрофильным материалом. В зависимости от сезона и работы отопления древесина непрерывно совершает микродвижения: зимой, при сухом воздухе внутри помещений, ламели сжимаются, а летом набирают равновесную влажность.

Суммарная эксплуатационная усадка клееного бруса по высоте трехметрового этажа составляет от 1,0% до 1,5%, что соответствует вертикальному смещению на 25–35 мм в течение первых двух-трех лет. При жесткой фиксации настенного газового котла тяжелыми глухарями (Ø 8–10 мм) непосредственно в тело бруса развиваются опасные разрушительные процессы:

• Деформация несущего шасси котла: Оседающие венцы бруса увлекают за собой верхние точки подвеса, в то время как жестко подведенные снизу металлические трубы (газ, подача и обратка отопления) удерживают нижнюю часть корпуса. В результате корпус котла перекашивается, создавая критическое внутреннее напряжение в первичном медном или силуминовом теплообменнике.
• Разрушение гидравлических узлов и утечки: Перекос всего на 4–6 мм приводит к срезу резьбовых латунных штуцеров, микротрещинам в пайке медных труб и разгерметизации обжимных фитингов с последующим затоплением котельной.
• Термическая деструкция древесины (пиролиз): При работе горелки температура задней стенки камеры сгорания котла может достигать +70...+85 °C. При постоянном контакте древесина под корпусом высыхает до абсолютной влажности 0%, смолы полимеризуются, и температура самовоспламенения дерева падает со стандартных +300 °C до опасных +120...+130 °C.

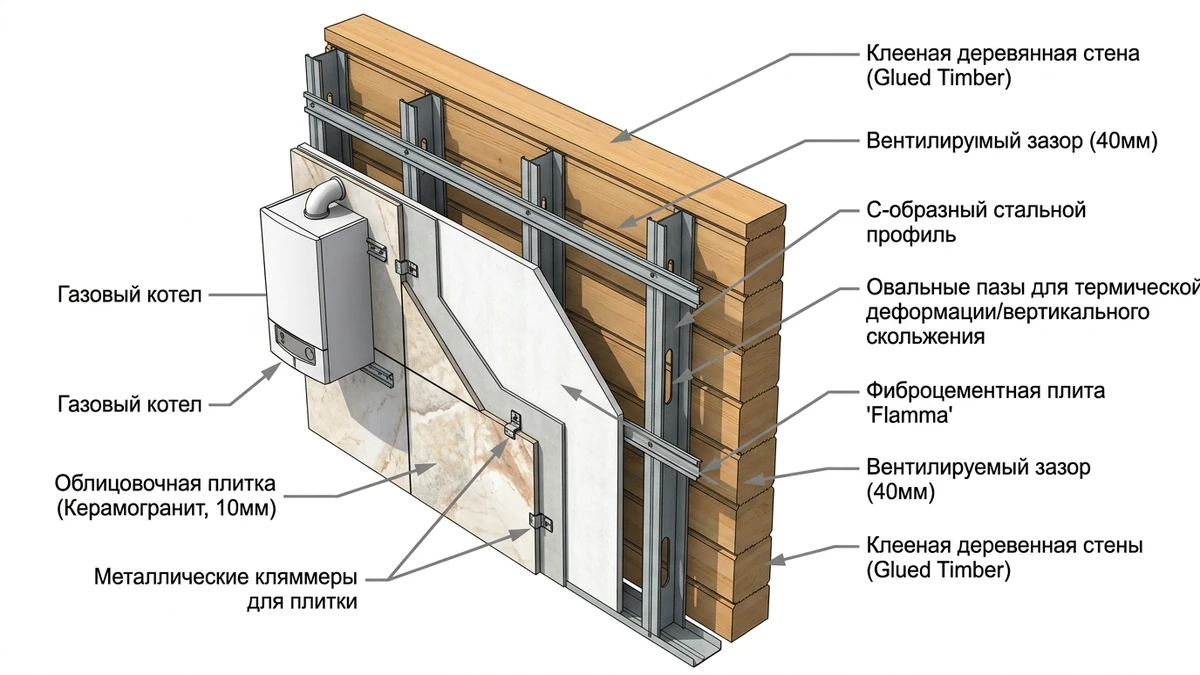

3.2. Конструктив плавающего металлокаркаса со скользящими пазами и вентзазором 40 мм

Для гарантированной защиты древесины от механических нагрузок усадки и теплового излучения инженерный департамент HOLZBAU разработал и стандартизировал типовой узел: «Независимый скользящий экран с вентилируемым терморазрывом». Конструктив полностью развязывает перемещения брусового сруба и статично закрепленного инженерного оборудования.

Монтажный регламент устройства плавающего узла включает 5 последовательных технологических шагов:

1. Подготовка вертикальных направляющих: В качестве основы используются оцинкованные профили стоечные ПС 50 × 50 мм (или усиленные UA-профили толщиной стали 1,5–2,0 мм при навеске тяжелых котлов весом свыше 40 кг). В полках профиля фрезеруются вертикальные овальные пазы-просечки длиной 60–80 мм с шагом 500 мм по высоте.
2. Монтаж скользящих узлов: Профиль крепится к брусовой стене оцинкованными глухарями через специальные скользящие фторопластовые шайбы с увеличенным внешним диаметром. Саморез закручивается строго в верхнюю треть овального паза с обязательным зазором (недоворотом на 1.0–1.5 мм). При усадке стены саморез свободно скользит вниз по пазу, не передавая осевое сжатие на стойку.
3. Организация конвективного воздушного зазора 40 мм: Профиль монтируется с вылетом от плоскости бруса на 30–50 мм. Снизу (у чистого пола) и сверху (под потолком) экран не доходит до ограждающих конструкций на 20–30 мм. Это формирует открытую аэродинамическую трубу: комнатный воздух затягивается снизу, омывает стену из бруса, охлаждает тыльную сторону защитной плиты и выходит сверху, предотвращая застой тепла. Температура бруса в вентзазоре никогда не превышает +30 °C.
4. Обшивка огнестойким листовым материалом класса НГ: На металлический каркас в два слоя монтируются цементно-минеральные плиты с перехлестом стыков (например, Flamma 9 мм + Flamma 9 мм). Швы заполняются термостойким полиуретановым герметиком (до +180 °C).
5. Финишная облицовка и навеска котла: Поверх плитного экрана укладывается керамогранит на эластичный клей класса C2TE S1. Монтажные дюбели для кронштейна котла забуриваются исключительно в тело металлического каркаса через усиливающие траверсы, ни в коем случае не касаясь брусовой стены за экраном.

3.3. Сравнительный анализ плитных экранов: Flamma, Minerit, СМЛ Премиум, Silca и силикат кальция

Рынок предлагает широкий ассортимент листовых огнезащитных материалов, однако далеко не все из них применимы в котельной деревянного дома. Главные эксплуатационные критерии — класс горючести строго НГ (негорючие по ГОСТ 30244-94), предельная температурная стойкость, механическая прочность на изгиб (несущая способность при навеске оборудования) и стабильность при колебаниях влажности.

3.4. Виброразвязка и шумоизоляция перегородок котельной от жилых зон

Котельная в современном загородном коттедже часто граничит с жилыми или служебными помещениями (прихожей, холлом, санузлом или кабинетом первого этажа). В деревянном доме клееный брус способен транслировать структурные и низкочастотные шумы от работы циркуляционных насосов, котла и гидроударов. Для предотвращения распространения гула каркас пристенных конструкций монтируется с обязательным использованием вибродемпфирующих лент, а внутренние полости заполняются акустическими базальтовыми плитами высокой плотности. Подробные схемы обустройства плавающих полов, виброразвязки оборудования и звукоизоляции деревянных перекрытий представлены в экспертном руководстве «Шумоизоляция в доме из клееного бруса: комплексная защита стен, полов и инженерных узлов».

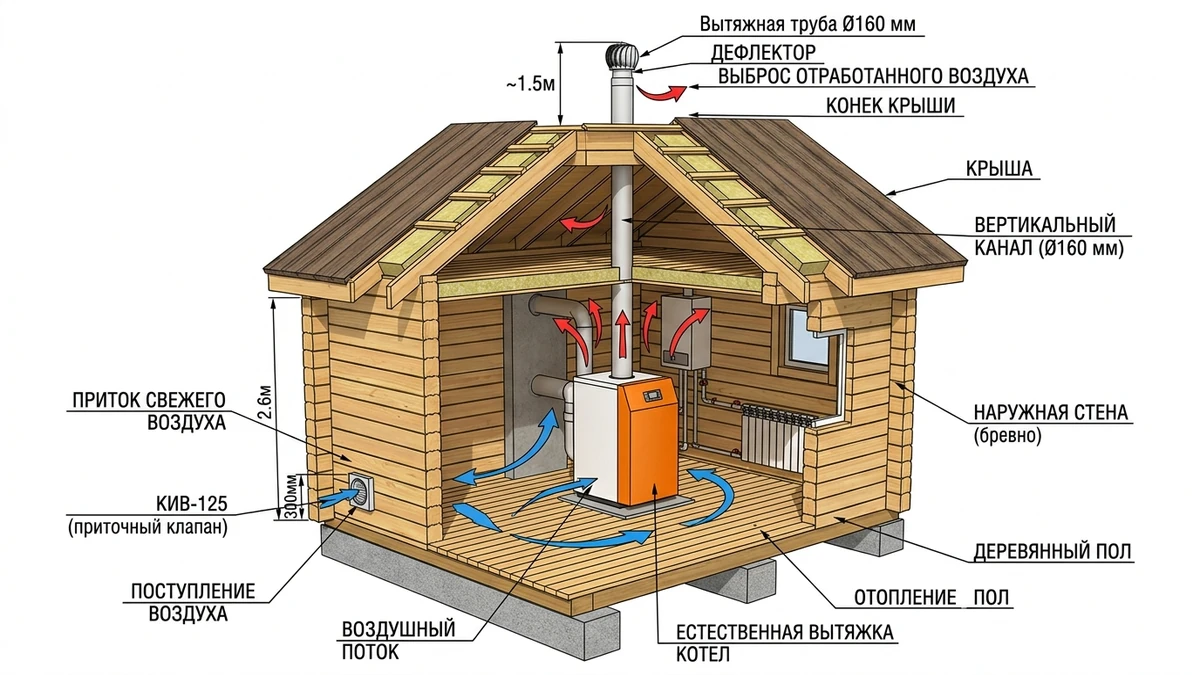

4. Вентиляция котельной: трехкратный воздухообмен и обособленный приток

4.1. Расчет естественной вытяжки: почему L = 3 × V и запрет механических вентиляторов

Ключевое требование безопасности при эксплуатации газового оборудования — гарантированное удаление микроутечек метана до образования взрывоопасной газовоздушной смеси. Метан легче воздуха (его плотность составляет около 0,72 кг/м³ против 1,29 кг/м³ у комнатного воздуха), поэтому газ мгновенно поднимается в верхнюю зону под потолок.

Согласно СП 60.13330.2020 и СП 281.1325800.2016, в помещении теплогенераторной должна предусматриваться постоянно действующая естественная вытяжная вентиляция. Нормативная производительность вытяжки рассчитывается по формуле:

где V_пом — фактический объем котельной. Для помещения объемом 15 м³ вытяжная система обязана удалять не менее 45 м³/ч, для 20 м³ — не менее 60 м³/ч, а для комфортной котельной 30 м³ (10 м² при высоте потолка 3 м) — не менее 90 м³/ч.

Движущей силой естественной вентиляции является гравитационный напор, возникающий из-за разницы плотностей теплого воздуха внутри помещения и холодного наружного воздуха:

где h — эффективная высота вертикального канала от вытяжной решетки до оголовка на кровле (в метрах), g = 9,81 м/с², а ρ — плотность воздуха при соответствующих температурах. В переходные и летние периоды, когда разница температур минимальна, естественная тяга ослабевает. Поэтому диаметр вертикального вентканала подбирается с запасом по сечению.

4.2. Организация притока: клапаны КИВ-125, расчет сечения S ≥ 8 см²/кВт и подрез двери

Воздухообмен — неразрывный физический процесс: удаление воздуха через вытяжную шахту невозможно без адекватного постоянного притока. Поскольку клееный брус и современные энергоэффективные стеклопакеты превращают дом в герметичный термос, рассчитывать на инфильтрацию воздуха через микрощели стен нельзя.

Приточная система газовой котельной решает две взаимосвязанные задачи:

1. Возмещение удаляемого воздуха: Компенсация трехкратного часового объема, непрерывно выбрасываемого через вытяжку (3 × V_пом).
2. Подача кислорода на горение топлива: Для сжигания 1,0 м³ природного газа теоретически требуется около 9,5–10,0 м³ воздуха. Для котлов с открытой камерой сгорания (атмосферная горелка) воздух забирается непосредственно из помещения, что требует колоссального дополнительного расхода. Котлы с закрытой камерой (конденсационные и турбированные с коаксиальным дымоходом) забирают воздух для горения с улицы по наружной трубе, однако приток на трехкратное замещение объема помещения остается обязательным по закону.

Расчет площади свободного сечения приточного отверстия регламентируется СП 402.1325800.2018 (п. 5.9):

• При заборе воздуха снаружи здания (напрямую с улицы): Площадь приточного отверстия принимается из расчета не менее 8,0 см² на каждый 1 кВт номинальной тепловой мощности котла:
  S_{прит.улица} ≥ 8,0 × P_котла [см²]
  Пример: Для популярного котла мощностью 24 кВт необходимо приточное сечение: 24 × 8 = 192 см². Это соответствует круглой трубе внутренним диаметром Ø 160 мм (площадь 201 см²) либо установке двух стеновых приточных клапанов КИВ-125 / КПВ-125 (чистое проходное сечение каждого составляет около 100 см²).
• При заборе воздуха из смежных нежилых помещений: Нормативное сечение многократно возрастает и должно составлять не менее 30,0 см² на каждый 1 кВт мощности котла:
  S_{прит.смежн} ≥ 30,0 × P_котла [см²]
  Для котла 24 кВт потребуется сечение 24 × 30 = 720 см², что требует массивной решетки размером 300 × 250 мм в нижней части межкомнатной двери или перегородки.

Приточный клапан (КИВ-125) монтируется в наружной стене на высоте 200–300 мм от уровня чистого пола, преимущественно позади отопительного котла или сбоку от него. Приток в нижней зоне обеспечивает плавный подъем холодного уличного воздуха, который подогревается от теплоотдачи труб и котлового оборудования, исключая сквозняки и обмерзание пола котельной.

4.3. Табу на объединение с общедомовой ПВУ с рекуператором: физика обратной тяги

Современные коттеджи из клееного бруса премиум-класса от HOLZBAU практически всегда оснащаются централизованными приточно-вытяжными установками (ПВУ) с пластинчатыми или роторными рекуператорами тепла. На этапе дизайн-проектирования у заказчиков и архитекторов часто возникает соблазн «завести ветку рекуператора в котельную, чтобы не дырявить кровлю отдельной вентшахтой и не терять тепло».

Инженерный регламент HOLZBAU и пункт 6.5 СП 60.13330.2020 накладывают категорический запрет на интеграцию котельной в общедомовую вентиляционную сеть. Физические причины запрета жизненно важны:

• Опрокидывание гравитационной тяги (обратная тяга): При включении мощного кухонного вытяжного зонта над плитой (800–1200 м³/ч) или в моменты временного засорения приточных фильтров ПВУ весь объем дома переходит в зону глубокого разрежения (давление падает на 20–60 Па ниже атмосферного). Естественный вытяжной канал котельной превращается в мощный приток: воздух с улицы начинает засасываться сверху вниз через вентшахту и дымоход котла! Если в этот момент котел работает, токсичный угарный газ (CO) не уходит на кровлю, а сбрасывается в котельную и через систему рекуперации разносится по спальням и детским комнатам.
• Перенос взрывоопасной смеси: При микроутечке бытового газа механическая приточная система мгновенно распределит метан по вентиляционным каналам всего дома, превращая любое включение выключателя в жилой комнате в источник взрыва.
• Размораживание теплообменника рекуператора: Высокая влажность и возможные пары антифриза или продуктов сгорания быстро выводят из строя чувствительные мембраны энтальпийных рекуператоров.

5. Дымоходные системы: коаксиальные трубы, сэндвичи и противопожарные разделки

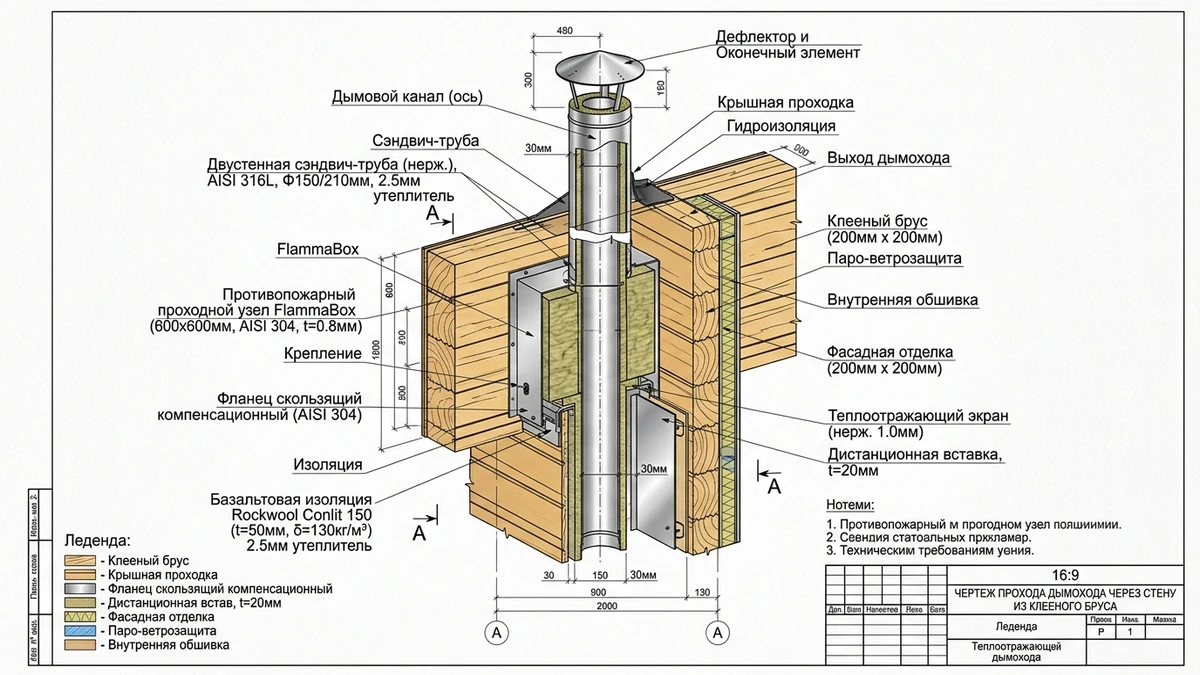

5.1. Коаксиальный дымоход «труба в трубе» через деревянную стену: нормативы расстояний

Для современных настенных котлов с закрытой камерой сгорания стандартным и наиболее экономичным решением является горизонтальный коаксиальный дымоход (типоразмеров Ø 60/100 мм или Ø 80/125 мм). Конструкция представляет собой две соосные трубы: по внутренней кислотостойкой трубе (из специального термостойкого пластика PPs или нержавеющей стали) вентилятор котла принудительно выбрасывает дымовые газы, а по межтрубному кольцевому зазору с улицы засасывается холодный воздух на горение.

Благодаря постоянному встречному потоку холодного уличного воздуха наружная обечайка коаксиальной трубы нагревается максимум до +40...+50 °C. Однако согласно СП 7.13130.2013 и СП 402.1325800.2018, непосредственный контакт коаксиальной трубы с древесиной клееного бруса категорически запрещен:

• Гильзование проходного отверстия: В брусовой стене выпиливается проем диаметром на 100–150 мм больше диаметра трубы. В проем устанавливается толстостенная стальная гильза, изолированная от торцов бруса базальтовым картоном или силикатом кальция. Зазор между гильзой и трубой герметизируется термостойким шнуром НГ и закрывается декоративными оцинкованными фланцами со скользящей посадкой.
• Направление уклона трубы: Направление монтажного уклона зависит от типа котлового агрегата:
  • Для конденсационных котлов: Уклон 2–3° (примерно 35–50 мм на 1 метр длины) делается строго назад, в сторону котла. Кислый конденсат должен стекать обратно в первичный теплообменник и удаляться через внутренний сифон.
  • Для традиционных турбированных котлов: Уклон делается наружу, в сторону улицы, чтобы влага стекала на грунт и не заливала газовую горелку. На конце трубы устанавливается антиобледенительный наконечник, исключающий нарастание сосулек.
• Безопасные расстояния снаружи дома: Оголовок горизонтального коаксиального дымохода должен отстоять:
  • не менее чем на 0,5 м по горизонтали до открывающихся оконных створок и форточек;
  • не менее чем на 2,0 м от уровня земли (в пешеходных зонах) или 0,5 м над уровнем максимального снежного покрова;
  • не менее чем на 1,5 м от наружных деревянных декоративных элементов фасада (свесов кровли, планкена, террас).

5.2. Вертикальные сэндвич-дымоходы из стали AISI 316L/304 и проходки перекрытий по СП 7.13130

При использовании мощных напольных котлов, каскадных установок или расположении котельной во внутренней части дома продукты сгорания отводятся через вертикальный дымовой канал, проходящий сквозь межэтажные перекрытия и стропильную систему кровли. Для деревянного дома применяются исключительно сертифицированные двухконтурные сэндвич-дымоходы заводского изготовления.

К материалам дымоходного тракта предъявляются жесткие требования по металлургическому составу:

• Внутренний дымоотводящий контур: Аустенитная нержавеющая сталь марки AISI 316L (содержит 16–18% хрома, 10–14% никеля и 2–3% молибдена) толщиной стенки 0,8 мм (или AISI 304 толщиной 0,8–1,0 мм для сухих газов). Молибден обеспечивает устойчивость к агрессивным серным и азотным кислотам, содержащимся в дымовых газах. Использование дешевых ферритных сталей (AISI 430/439) в деревянном доме недопустимо: они прогорают и корродируют за 3–5 лет эксплуатации.
• Теплоизоляционный сердечник: Базальтовая техническая вата высокой плотности (120–160 кг/м³) без фенолформальдегидных связующих (Rockwool Conlit, Paroc Pro Segment) толщиной не менее 50 мм. Рабочая температура спекания волокон — не менее +1000 °C.
• Внешний защитный кожух: Полированная нержавеющая сталь AISI 304 толщиной 0.5–0.6 мм, стойкая к атмосферной коррозии и перепадам температур.

5.3. Отвод конденсата кислотностью pH 3–5 от конденсационных котлов: нейтрализаторы и трапы

Современные конденсационные котлы (КПД до 108–109%) отбирают скрытую теплоту парообразования из уходящих дымовых газов. В процессе конденсации водяных паров на низкотемпературном теплообменнике непрерывно образуется технологический конденсат. По химическому составу это слабый раствор серной (H₂SO₄) и азотной (HNO₃) кислот с уровнем водородного показателя pH = 3,0–4,8.

Суточный объем конденсата рассчитывается по эмпирической формуле: около 0,14 л на 1 кВт тепловой производительности котла в час. Для среднестатистического дома из бруса 200 м² с котлом мощностью 28 кВт объем кислого конденсата составляет:

Сброс такого объема кислоты в автономную канализационную сеть частного дома несет катастрофические последствия:

• Гибель биоценоза автономного септика: Активный ил в станциях глубокой биологической очистки (ТОПАС, Астра, Биодека) состоит из колоний аэробных бактерий, способных жить при нейтральном балансе pH = 6,5–8,5. Залповый сброс кислого конденсата вызывает массовую гибель микроорганизмов, вода начинает загнивать, станция перестает очищать стоки и источает зловонный запах.
• Коррозия чугунных и металлических труб: Неразбавленная кислота за считанные месяцы разъедает чугунные выпуски и металлические трапы.

Для решения этой проблемы инженерный стандарт HOLZBAU предусматривает обязательную установку проточного нейтрализатора конденсата (например, Baxi, De Dietrich или Stout). Устройство представляет собой полипропиленовую колбу, заполненную гранулами мраморной крошки или карбоната кальция (CaCO₃). Кислота нейтрализуется солями кальция до безопасного нейтрального уровня pH ≥ 6,5, после чего вода самотеком поступает в канализационный гидрозатвор.

В полу котельной в обязательном порядке монтируется технический сливной трап (диаметром Ø 50–110 мм) с «сухим» механическим затвором (поплавкового или мембранного типа). Обычный водяной сифон в теплом помещении котельной пересыхает за 2–3 недели, открывая доступ запахам из септика. Сухой поплавок надежно блокирует газы даже при полном отсутствии воды в трапе.

6. Подвод газа и усадочный компенсатор: предотвращение аварийных утечек

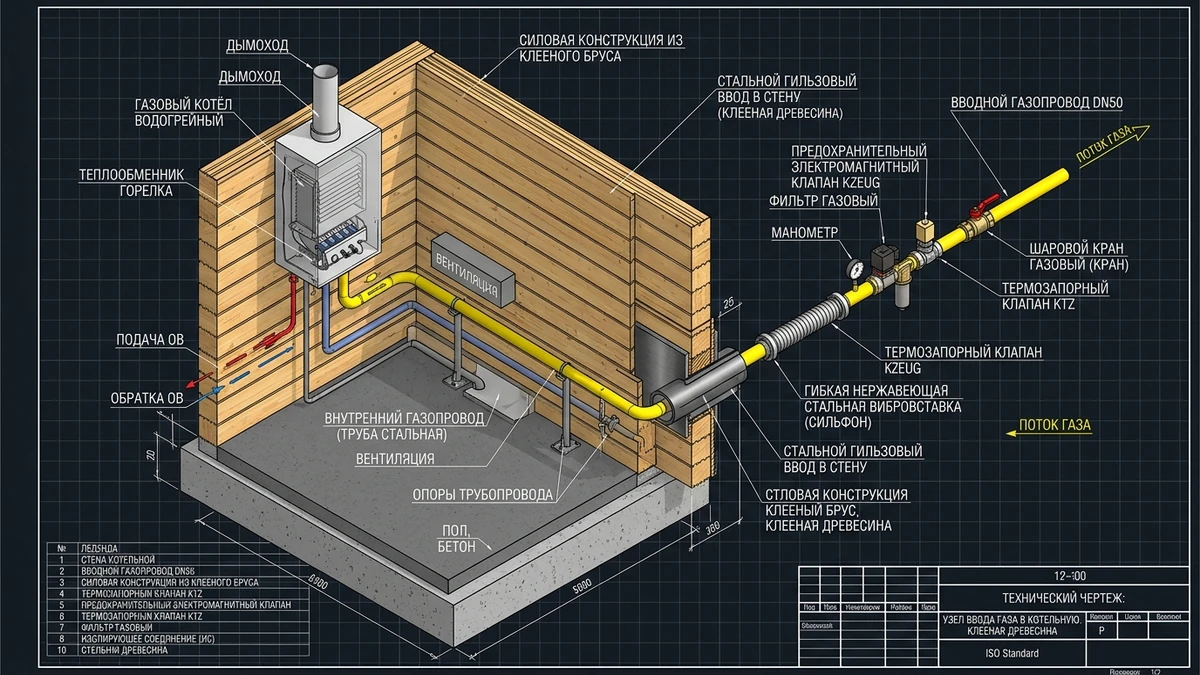

6.1. Проход газопровода через наружную стену из бруса: стальная гильза и огнестойкий компаунд

Прокладка газопроводов в индивидуальных жилых домах подчиняется требованиям СП 62.13330.2011* («Газораспределительные системы») и СП 402.1325800.2018. В деревянных домах из клееного бруса категорически запрещается скрытая прокладка газовых труб в штробах, внутри перекрытий, подшивных потолках или за декоративными коробами. Газопровод прокладывается исключительно открытым способом по наружному фасаду здания с прямым вводом непосредственно в котельную.

Узел прохода газовой трубы сквозь наружную стену из клееного бруса требует прецизионного исполнения:

• Стальная толстостенная гильза: Проход выполняется через отрезок стальной бесшовной трубы (по ГОСТ 8732-78). Длина гильзы должна превышать общую толщину брусовой стены с чистовой отделкой на 30–50 мм с обеих сторон (выступ гильзы над плоскостью чистовой стены обязателен). Внутренний диаметр гильзы подбирается на 20–30 мм больше наружного диаметра газовой трубы.
• Неразрывность газопровода: Участок газовой трубы, проходящий внутри гильзы, должен быть строго монолитным — наличие сварных стыков, резьбовых муфт или разъемных соединений внутри стены категорически запрещено нормами безопасности.
• Эластичное негорючее уплотнение зазора: Кольцевой зазор между гильзой и газовой трубой плотно набивается негорючим эластичным материалом: просмоленной каболкой, асбестовым шнуром ШАОН или термостойким базальтовым жгутом. Запрещается заливать зазор цементным раствором или задувать стандартной монтажной пеной! Заделка должна обеспечивать свободное продольное скольжение трубы при температурных расширениях. Торцы гильзы гидроизолируются эластичным полиуретановым герметиком.

6.2. Сильфонные компенсаторы из нержавеющей стали: компенсация вертикальных смещений сруба

Самая распространенная аварийная ситуация в деревянных домах при жесткой металлической обвязке — излом резьбовых штуцеров газового клапана котла. При естественной осадке клееного бруса настенный котел вместе с независимым каркасом или стеной совершает вертикальное смещение вниз на 15–30 мм. Если газовая подводка выполнена жесткой стальной трубой на резьбах («сгонах»), оседающая масса дома создает колоссальный изгибающий крутящий момент. Труба выламывает силуминовый патрубок газового клапана котла, что приводит к мгновенной аварийной утечке метана под давлением.

Поэтому в регламенте HOLZBAU подключение газопровода к котлу осуществляется исключительно через сертифицированный нержавеющий сильфонный компенсатор (соответствующий ГОСТ Р 52209-2004):

• Материал гофры: Высоколегированная аустенитная нержавеющая сталь марки AISI 316L или AISI 321 толщиной 0.25–0.35 мм с глубоким профилем гофрирования, обеспечивающим многократные циклы изгиба, растяжения и сжатия.
• Компенсационный запас хода: Длина сильфона подбирается с расчетным запасом на вертикальное перемещение не менее ±35–50 мм. Сильфон монтируется с плавной компенсационной дугой (петлей), исключающей натяжение металла при полной осадке сруба.
• Запрет на резиновые шланги: Использование дешевых резиновых шлангов в металлической оплетке («в желтую полоску») категорически запрещено. Резина пересыхает за 3–4 года от тепла котельной, теряет пластичность и растрескивается от вибраций горелки, создавая скрытые свищи.

6.3. Трехступенчатая отсечка: термозапорный клапан КТЗ, электромагнитный КЗЭУГ и датчики САКЗ

В современных котельных HOLZBAU реализуется трехступенчатый эшелон активной и пассивной безопасности, исключающий человеческий фактор при возникновении нештатных ситуаций:

7. Электробезопасность, заземление и защита автоматики котла

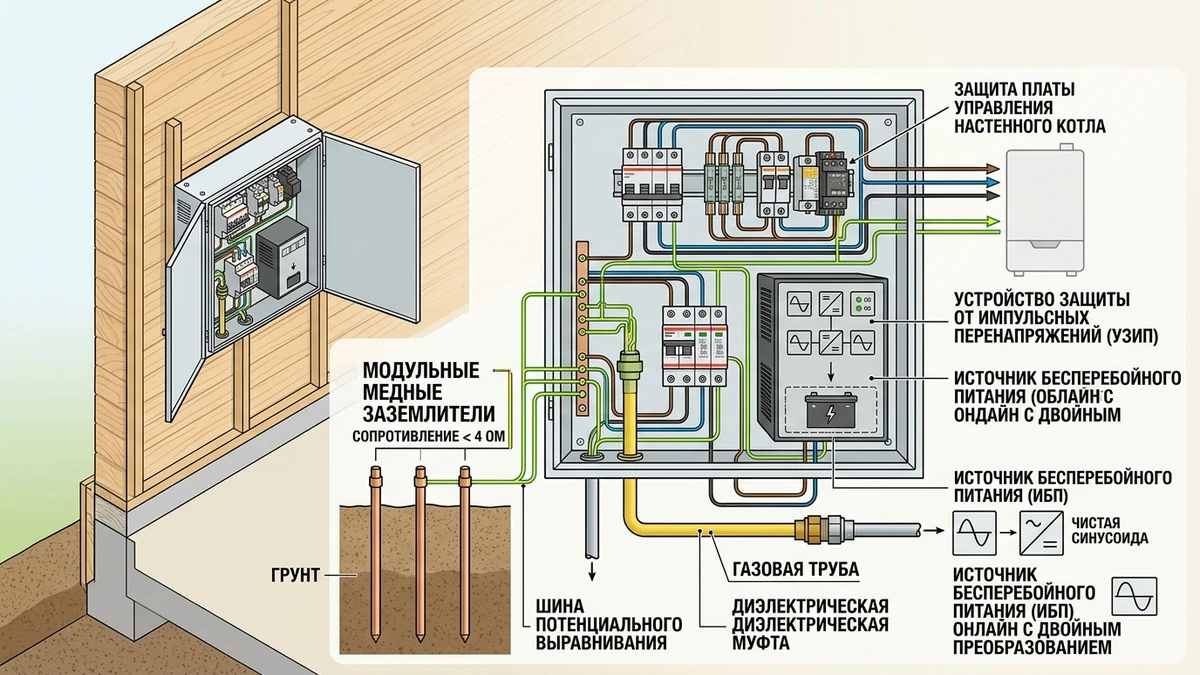

7.1. Контур заземления R ≤ 4,0 Ом по ПУЭ-7: глубинно-модульные штыри против стального уголка

Надежное заземление газовой котельной в доме из клееного бруса — вопрос не только электробезопасности людей при пробое фазы на металлический корпус котла, но и ключевое условие стабильной работы электроники. Блок управления современного котла отслеживает пламя с помощью миниатюрного датчика ионизации: слабый ток микроамперного диапазона (2–5 мкА) стекает с контрольного электрода через факел пламени на металлический корпус горелки и далее в заземляющую шину. При плохом заземлении плата котла «слепнет», не видит розжига и уходит в блокировку по аварии пламени.

Согласно ПУЭ-7 (п. 1.7.103) и требованиям газовых служб, сопротивление растеканию тока контура защитного заземления для газоиспользующего оборудования должно составлять не более 4,0 Ом (в отличие от общебытового норматива в 10–30 Ом для жилых зданий):

• Недостатки кустарного «треугольника» из уголков: Традиционный контур из трех забитых кувалдой стальных уголков 50 × 50 × 5 мм на глубину 2–2.5 метра с обваркой стальной полосой в песчаных или суглинистых грунтах Подмосковья редко показывает сопротивление ниже 8–15 Ом. Кроме того, черный металл подвержен активной кислородной коррозии: через 4–6 лет сварные швы разрушаются в земле, и контакт полностью пропадает.
• Глубинно-модульное заземление (стандарт HOLZBAU): Применяются сборные штыри из высокопрочной стали с электролитическим медным покрытием толщиной не менее 250 мкм (системы ZandZ, Galmar, EZETEK). Стержни диаметром 14–17 мм погружаются вибромолотом перфоратора на глубину 9–15 метров в одну точку. На этой глубине грунт никогда не промерзает, имеет стабильную влажность и низкое удельное сопротивление. Одноточечный штыревой электрод стабильно удерживает показатель 2,5–3,8 Ом на протяжении 30–50 лет.

Ввод заземляющего проводника в котельную выполняется оцинкованной полосой 40 × 4 мм или медным кабелем сечением не менее 16 мм² (ПВ-3 / ПуГВ) в защитной гофре на Главную заземляющую шину (ГЗШ) в электрощите котельной. От ГЗШ организуется система дополнительного уравнивания потенциалов (ДУП): отдельными медными проводниками 4 мм² заземляются корпуса котла, бойлера косвенного нагрева, гидрострелки, распределительных коллекторов и металлических трубопроводов.

Подвод силовых кабелей питания котла, насосных групп и аварийной автоматики выполняется в строгом соответствии с жесткими требованиями ПУЭ-7 для деревянных конструкций: кабели прокладываются в толстостенных стальных трубах с локализационной способностью и герметичными металлическими распаечными коробками. Полный инженерный регламент, таблицы допустимых сечений и схемы монтажа щитового оборудования подробно изложены в специальной статье «Скрытая электропроводка в доме из клееного бруса: нормы ПУЭ, монтаж и смета».

7.2. Диэлектрическая муфта: защита микропроцессорной платы от блуждающих токов

Металлический магистральный газопровод, проложенный под землей в поселке, постоянно находится под потенциалом катодной электрохимической защиты (на трубу подается постоянный отрицательный потенциал для предотвращения электрокоррозии стали в грунте). Кроме того, в грунтах непрерывно циркулируют блуждающие токи утечки от аварийных линий электропередач, заземлителей подстанций и соседних домов.

Если газовый котел подключен к газопроводу напрямую через стальной сгон или металлический сильфон без диэлектрической изоляции, образуется замкнутая электрическая цепь:

Потенциал блуждающего тока на газовой трубе может достигать 40–90 Вольт. Силы этого паразитного тока достаточно, чтобы мгновенно сжечь SMD-компоненты на процессоре платы котла (Viessmann, Baxi, Buderus, Vaillant). В худшем случае на некачественной резьбе или перетершейся оплетке проскакивает электрическая микродуга, способная прожечь тонкую стенку сильфона и вызвать воспламенение газа прямо у стены деревянного дома.

7.3. Стабилизаторы двойного преобразования (On-Line) и фазозависимость автоматики

Качество электроснабжения в загородных поселках редко отвечает нормам ГОСТ 32144-2013: зимой при включении электрических обогревателей напряжение в фазе проседает до 160–180 В, а при перекосе фаз или ветровых перехлестах проводов подскакивает до 270–300 В. Для микропроцессорной платы котла и электронных циркуляционных насосов такие скачки фатальны.

Инженеры HOLZBAU строго регламентируют выбор типа устройств стабилизации:

• Непригодность релейных и электромеханических стабилизаторов: Дешевые релейные стабилизаторы переключают отпайки автотрансформатора механическими щелчками с задержкой 10–20 миллисекунд. В момент переключения происходит кратковременный провал напряжения и микроискрение контактов, что приводит к зависанию контроллера котла. Кроме того, форма выходного сигнала далека от идеальной синусоиды, что вызывает перегрев и гул частотных циркуляционных насосов Grundfos Alpha2.
• Инверторные стабилизаторы On-Line (Штиль Инстаб / Teplocom): Работают по принципу двойного преобразования энергии: входное переменное напряжение любой формы выпрямляется в стабильный постоянный ток, а затем высокоточный инвертор генерирует идеальную чистую синусоиду 230 В с погрешностью не более ±0,5% в широчайшем диапазоне на входе (от 90 до 310 В). Время переключения равно строго 0 миллисекунд (отсутствует как класс).
• Сквозная неразрывная нейтраль для фазозависимых плат: Подавляющее большинство европейских котлов являются строго фазозависимыми. Если вилка в розетке перевернута или инвертор разрывает нулевой проводник, цепь контроля ионизации пламени разрывается, и котел блокируется с ошибкой розжига (например, E01 у Baxi или F28 у Vaillant). Инверторные стабилизаторы Штиль Инстаб имеют сквозную конструктивную нейтраль, гарантируя бесперебойное распознавание пламени горелки.

8. Гидравлическая обвязка и распределение тепла: защита деревянного дома

8.1. Гидрострелка и низкотемпературные контуры: почему теплый пол идеален для клееного бруса

Современная система отопления дома из клееного бруса включает несколько разнотемпературных потребителей тепла: радиаторы второго этажа (высокотемпературный контур 70/50 °C), водяные теплые полы первого этажа (низкотемпературный контур 35/30 °C), контур загрузки бойлера ГВС (75/60 °C) и контур вентиляционного подогрева приточной установки. Циркуляционные насосы каждого контура включаются и выключаются независимо по сигналам термостатов, создавая резкие перепады давления и расхода теплоносителя.

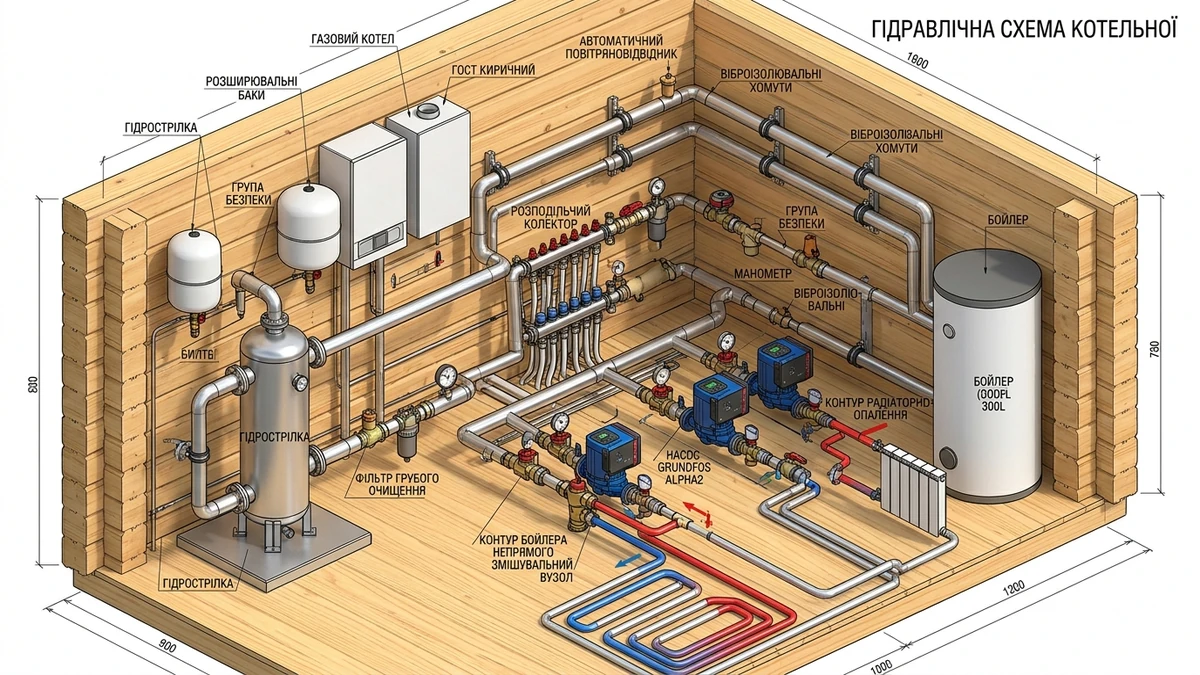

Для согласования этих потоков в котельных HOLZBAU применяется гидравлический разделитель (гидрострелка) совмещенный с распределительным коллектором (системы Север, Meibes, Stout):

• Гидравлическое разделение: Первичный насос котла прокачивает расчетный объем воды через теплообменник независимо от того, сколько контуров отопления открыто в данный момент. Это полностью исключает гидравлические удары, взаимное влияние насосов и тактование горелки.
• Защита теплообменника от термошока: Попадание ледяного теплоносителя из остывшего контура теплого пола (например, +18 °C) напрямую в разогретый до +80 °C теплообменник котла вызывает мгновенное растрескивание чугунных секций или усталостное разрушение паяных швов меди. В гидрострелке происходит плавное предварительное подмешивание теплоносителя.
• Шламоотведение и деаэрация: Вертикальная гидрострелка снижает скорость потока воды до 0,1–0,2 м/с, благодаря чему микропузырьки растворенного воздуха всплывают и удаляются автоматическим воздухоотводчиком, а механический шлам и ржавчина оседают в нижней части и сливаются через дренажный кран.

Почему водяной теплый пол идеален для клееного бруса: Высокотемпературные радиаторы с теплоносителем +75...+80 °C создают мощный восходящий конвективный поток сухого горячего воздуха, который буквально «жарит» нижние венцы бруса над плинтусом. В этих зонах древесина локально усыхает на 3–4%, что провоцирует появление продольных трещин и раскрытие угловых перерубов. Напротив, водяной теплый пол прогревает массив плиты всего до +24...+26 °C на поверхности, отдавая мягкое лучистое тепло. Влажностный режим клееного бруса остается стабильным по всей высоте стен.

8.2. Бойлер косвенного нагрева (БКН) и рециркуляция ГВС: расчет объема на семью

Установка двухконтурного настенного котла со встроенным проточным вторичным теплообменником в загородном доме площадью от 150 м² является грубейшей потребительской ошибкой. Проточный теплообменник способен выдавать не более 11–13 литров горячей воды в минуту. При одновременном включении душа на втором этаже и смесителя на кухне температура воды мгновенно падает, заставляя купающегося принимать обжигающий контрастный душ.

Стандартом HOLZBAU является связка: одноконтурный газовый котел + бойлер косвенного нагрева (БКН) емкостью от 150 до 300 литров:

• Технология нагрева: Внутри бака из нержавеющей стали или эмалированной стали с титановым напылением смонтирован мощный трубчатый спиральный теплообменник (змеевик) тепловой мощностью 24–36 кВт. Котел по сигналу термодатчика бойлера переключается трехходовым клапаном на нагрев БКН на максимальной мощности, прогревая 200 литров воды с +10 °C до +60 °C всего за 18–22 минуты.
• Комфорт водоразбора: Семья из 3–5 человек может одновременно принимать душ в двух санузлах и наполнять гидромассажную ванну без малейшего падения напора и температуры горячей воды.
• Кольцевая рециркуляция ГВС: Между бойлером и всеми водоразборными точками прокладывается закольцованная трасса с отдельным циркуляционным насосом (Grundfos Comfort PM / Wilo Star-Z). Горячая вода непрерывно циркулирует по замкнутому контуру: при открытии любого крана в доме вода температуры +55 °C идет мгновенно (время ожидания — 0 секунд!). Кроме того, в контур рециркуляции врезаются водяные полотенцесушители санузлов, которые остаются горячими круглый год, даже летом при выключенном отоплении.

8.3. Трубная обвязка: нержавеющая сталь, медь или сшитый полиэтилен с виброразвязкой от стен

Качество трубопроводной обвязки определяет не только надежность от протечек, но и акустический комфорт всего дома. В отличие от тяжелых кирпичных стен, клееный брус обладает высоким модулем упругости и работает как гигантская акустическая мембрана (дека виолончели). Если мощные насосы или металлические трубы жестко прикрутить к брусу, вибрация от вращения роторов (50 Гц) мгновенно распространится по всему дому, вызывая низкочастотный гул в спальнях.

Инженерные правила HOLZBAU для обвязки котельной:

1. Приоритет материалов труб:
   • Пресс-системы из нержавеющей стали (Viega Sanpress Inox / Valtec Inox-Press): Идеальный вариант для премиальной открытой котельной. Абсолютная стойкость к кислороду, коррозии и гидроударам до 16 бар. Монтаж выполняется безударным электрогидравлическим пресс-инструментом без применения открытого огня (что исключает риск возгорания древесины при пайке).
   • Медные трубы (под пайку или пресс): Высочайшая теплостойкость и компактность, но пайка твердым припоем в деревянном доме требует специального защитного экранирования бруса негорючими матами.
   • Сшитый полиэтилен PE-Xa (Rehau Rautitan, Stout): Оптимален для скрытой прокладки лучевой разводки радиаторов и теплого пола в конструкции пола.
   • Полипропилен (ППР): Имеет огромный коэффициент линейного расширения (при нагреве до +70 °C труба длиной 3 метра удлиняется на 3.5 см, изгибаясь некрасивыми волнами). В премиальных проектах HOLZBAU полипропилен в котельных не применяется.
2. Виброизолированные трубные хомуты с EPDM: Любые точки крепления металлических трубопроводов к стенам из бруса выполняются через стальные хомуты с массивными демпфирующими виброизоляционными прокладками из микропористой EPDM-резины. Это гасит гидравлические шумы и предотвращает передачу вибраций насосов на древесину (детальнее о гашении структурного шума труб и насосов читайте в нашем материале о шумоизоляции инженерных систем деревянного дома).
3. Гибкие виброкомпенсаторы на входе насосных групп: Между насосными модулями и распределительным коллектором монтируются короткие компенсационные резинометаллические вставки, разрывающие жесткую акустическую связь.

9. Выбор котла для клееного бруса: мощность, типы и резервирование

9.1. Настенный конденсационный против традиционного атмосферного: КПД, экономия газа и модуляция

Выбор типа котла определяет экономику отопления на десятилетия вперед. В современном загородном строительстве конкурируют два класса газовых генераторов тепла: традиционные (конвекционные) котлы с открытой или закрытой камерой и передовые конденсационные агрегаты.

Ключевые инженерные преимущества конденсационных котлов для дома из клееного бруса:

• Использование скрытой теплоты конденсации (КПД до 108–109%): В обычном котле водяной пар, образующийся при сгорании углеводородов метана, выбрасывается в дымоход с температурой газов +120...+160 °C. Конденсационный котел охлаждает дымовые газы в спиральном теплообменнике из нержавеющей стали до +40...+50 °C (ниже точки росы). Выделяющаяся скрытая теплота фазового перехода воды передается обратно в систему отопления, обеспечивая экономию до 15–20% кубометров магистрального газа за отопительный сезон.
• Глубокая модуляция мощности (от 1:7 до 1:10): В домах из клееного бруса пиковая мощность котла требуется лишь 2–3 недели в году (при морозах ниже −25 °C). Все остальное время (весной, осенью и в мягкую зиму при +5...−5 °C) дому требуется всего 2.5–5.0 кВт тепла. Традиционный атмосферный котел имеет диапазон модуляции максимум 1:2.5 (не может работать ниже 10 кВт), из-за чего он начинает «тактовать» — зажигаться и гаснуть сотни раз в сутки, изнашивая реле и газовый клапан. Конденсационный котел плавно опускает пламя горелки до 2.5 кВт, работая непрерывно, бесшумно и с максимальным КПД.
• Идеальная синергия с водяными теплыми полами: Чем ниже температура обратной воды, поступающей в котел (+30...+35 °C от теплого пола), тем глубже конденсация и выше эффективность установки.

9.2. Теплотехнический расчет мощности: теплопотери клееного бруса 200 мм и влияние инфильтрации

Распространенное бытовое правило «1 кВт на 10 квадратных метров» является грубым приближением, которое в домах из клееного бруса приводит либо к покупке неоправданно дорогого котла завышенной мощности, либо к хроническому недогреву в крещенские морозы. Проектировщики HOLZBAU выполняют теплотехнический расчет по нормам СП 50.13330.2012 («Тепловая защита зданий»).

Физика теплопотерь ограждающих конструкций из клееного бруса сечением 200 × 200 мм:

• Сопротивление теплопередаче брусовой стены (R₀): Коэффициент теплопроводности клееной древесины сосны/ели поперек волокон при эксплуатационной влажности равен λ = 0,12 Вт/(м·К). Сопротивление теплопередаче стены составляет: R₀ = 0,20 / 0,12 ≈ 1,67 м²·°C/Вт.
• Структура теплопотерь дома: В современном коттедже тепло уходит не только через стены. На стены из бруса приходится лишь 30–35% общих теплопотерь. Оставшиеся теплопотери распределяются следующим образом: панорамные двухкамерные стеклопакеты с аргоном и мультифункциональным стеклом — 25–30%, утепленная кровля (250 мм базальта, R ≈ 5,5) — 15–18%, утепленный пол по грунту или плите — 10–12%, вентиляционный нагрев приточного воздуха — 15–20%.
• Инженерная формула подбора мощности котла:
  P_расч = (S_дома × q_уд × k_инф × k_зап + P_ГВС) / 1000 [кВт]
  где S_дома — общая площадь здания (м²), q_уд — базовые удельные теплопотери (для качественного бруса 200 мм с энергоэффективными окнами q_уд = 75–80 Вт/м²), k_инф = 1,10 (коэффициент подогрева инфильтрационного воздуха), k_зап = 1,15 (инженерный запас на экстремальное похолодание до −32 °C), а P_ГВС — надбавка мощности для быстрого нагрева бойлера косвенного нагрева (принимается 20–25% от мощности отопления).

9.3. Резервный электрический котел: схема автоматического ввода резерва (АВР) при падении давления газа

В деревянном доме из клееного бруса остановка отопления зимой недопустима. При внешней температуре −25 °C дом за счет теплоемкости массивного бруса держит тепло около 12–16 часов. После падения температуры внутри помещений ниже 0 °C происходит замерзание воды в трубах, коллекторах, смесителях и стяжке водяного теплого пола. Разрыв водяных контуров в перекрытиях и залив деревянных конструкций наносит ущерб, сопоставимый со стоимостью половины дома.

Причины аварийной остановки основного газового котла могут быть внешними: падение давления в поселковой газовой сети в пиковые морозные дни, заклинивание замерзшего редуктора на ГРП, аварийное отключение электроэнергии или банальная поломка вентилятора горелки. Для гарантированной защиты объекта инженерный регламент HOLZBAU предусматривает установку резервного электрического котла (Protherm Скат Ray, Stout Plus, ЭВАН Expert мощностью 9–14 кВт):

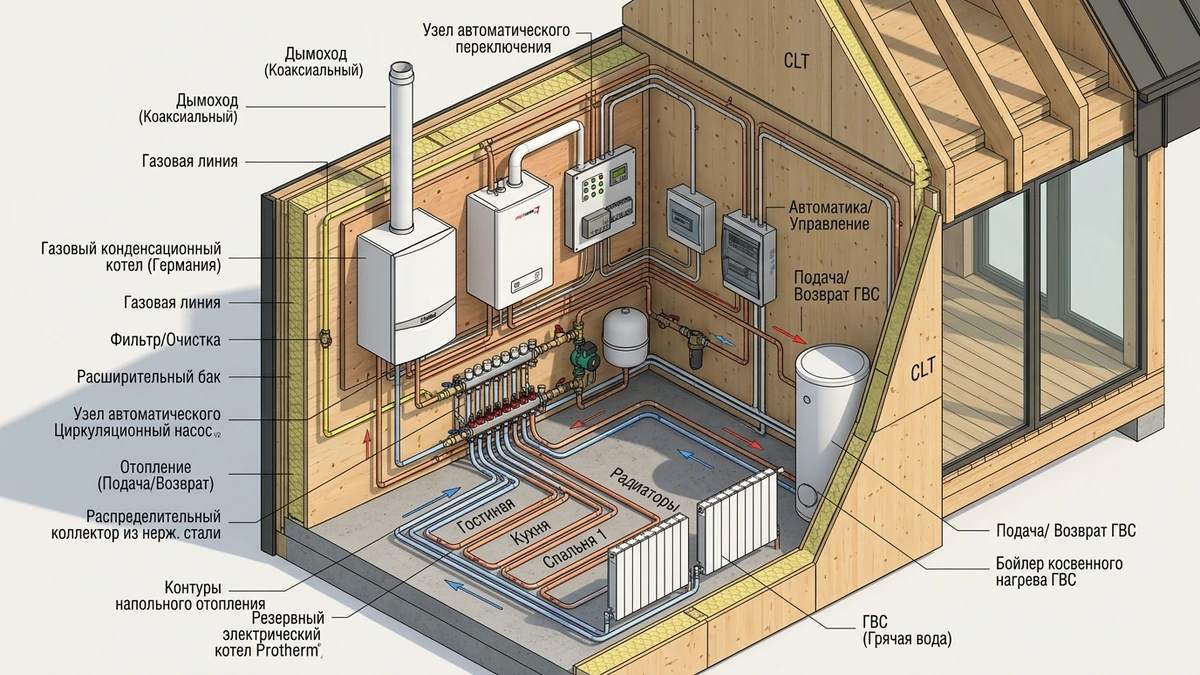

• Гидравлическое параллельное подключение: Резервный электрокотел врезается в первичный контур параллельно газовому котлу через пружинные обратные клапаны. В штатном режиме электрокотел находится в режиме ожидания (Standby), его насос выключен, а теплоноситель от газового котла циркулирует мимо него без паразитных гидравлических потерь.
• Автоматический ввод резерва (АВР): Модуль автоматики (или контроллер ZONT) постоянно опрашивает термодатчик котлового контура и реле давления газа. Если температура теплоносителя падает ниже критической отметки (+15 °C) или поступает сигнал аварии газового котла, автоматика мгновенно подает напряжение на контактор электрокотла.
• Антикризисный алгоритм поддержания тепла: Резервный электрокотел мощностью 12 кВт в доме 200 м² не предназначен для прогрева дома до комнатных +24 °C в лютый мороз, однако он гарантированно удерживает температуру сруба на уровне +10...+12 °C, полностью предотвращая размораживание коммуникаций до приезда аварийной сервисной бригады.

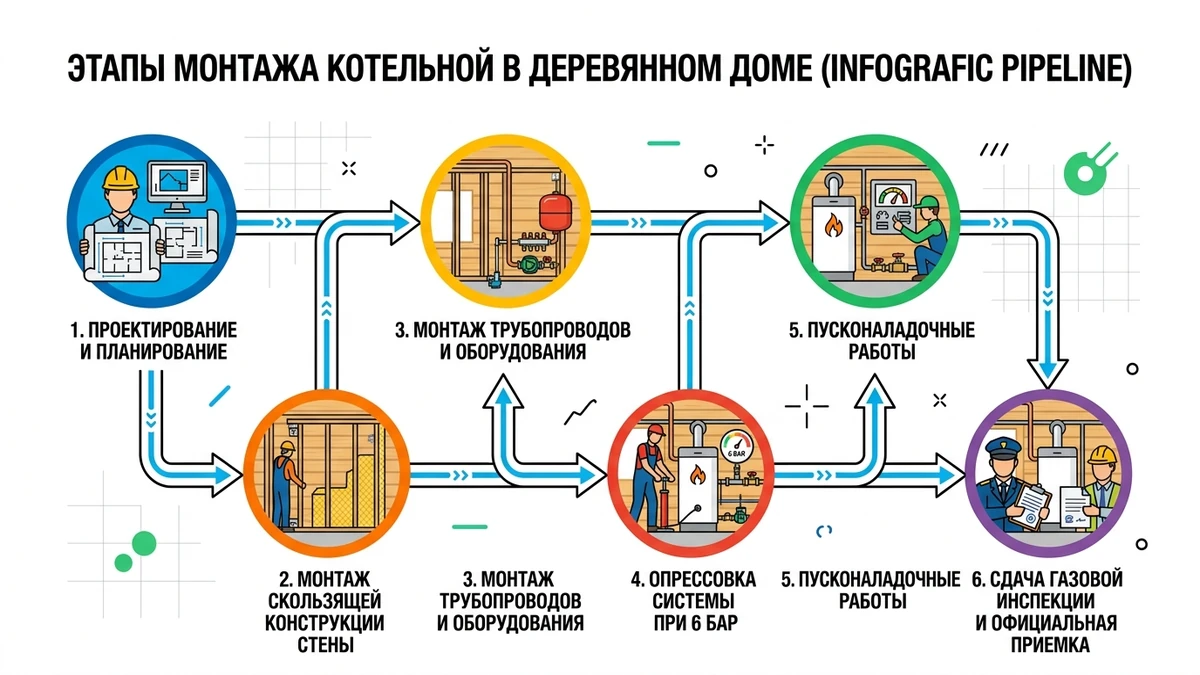

10. Пошаговый процесс монтажа и сдачи котельной в эксплуатацию

10.1. Этап 1–2: Инженерный проект, подготовка основания и монтаж скользящих экранов

Монтаж современной котельной не терпит работы «по месту». Любая несогласованность выводов труб, перекос осей дымохода или отсутствие проектной высоты потолка оборачивается переделкой уже собранных брусовых конструкций. Строительный регламент HOLZBAU начинается с двух фундаментальных подготовительных этапов:

1. Инженерное проектирование разделов ОВ, ВК и ГСВ: На этапе 3D-моделирования дома создается цифровой BIM-двойник котельной. Инженеры формируют послойную развертку стен с точной привязкой осей котла, бойлера, коллекторов, гильз прохода через брус и каналов естественной вентиляции. В спецификации рассчитываются гидравлические сопротивления каждого контура, диаметры трубопроводов и объем расширительных баков.
2. Гидроизоляция пола котельной («корыто безопасности»): Деревянное перекрытие цоколя или монолитная железобетонная плита обрабатываются двухкомпонентной эластичной обмазочной гидроизоляцией на цементно-полимерной основе (Knauf Flachendicht / Ceresit CL 51). Гидроизоляционный слой заводится на стены из бруса на высоту не менее 150 мм по всему периметру. Заливается армированная стяжка с уклоном 1,0–1,5° в сторону аварийного трапа и укладывается противоскользящий керамогранит с затиркой швов эпоксидным составом.
3. Монтаж плавающего металлокаркаса и огнестойких плит: На стены монтируются вертикальные профили со скользящими пазами и воздушным зазором 40 мм, обшиваемые плитами LTM Flamma НГ в два слоя. Поверхность экранов облицовывается керамической плиткой до высоты не менее 2.20 м.

10.2. Этап 3–4: Монтаж оборудования, гидравлическая опрессовка давлением 1.5 от рабочего и прокладка дымохода

После готовности строительной части начинается этап прецизионной инженерной сборки:

• Навеска и позиционирование теплогенератора: Котел фиксируется к усиливающим металлическим траверсам скользящего каркаса по лазерному нивелиру. Расстояние от нижней кромки настенного котла до пола выдерживается в диапазоне 0.9–1.2 м (для удобства сервиса горелки и ревизии сифона). Бойлер косвенного нагрева устанавливается на виброопоры рядом с коллекторной группой.
• Сборка гидравлической обвязки: Монтируются гидрострелка, модульные насосные группы, расширительные мембранные баки отопления и ГВС (Flamco Airfix / Reflex), группа безопасности котла (с манометром, автоматическим воздухоотводчиком и сбросным предохранительным клапаном на 3.0 бар).
• Прокладка дымоходных каналов: Собирается горизонтальный коаксиальный тракт или вертикальный сэндвич-дымоход AISI 316L с проходом через потолочно-проходной узел (ППУ) и терморазделки по СП 7.13130.

10.3. Этап 5–6: Пусконаладочные работы, настройка газового клапана по манометру и опломбировка счетчика

Финальная стадия — пусконаладочные работы (ПНР), которые проводятся аттестованными сервисными инженерами с допусками Ростехнадзора:

1. Проверка герметичности газопровода (опрессовка воздухом): Перед открытием вводного вентиля газопровод внутри дома опрессовывается сухим воздухом давлением 0.01 МПа (1000 мм вод. ст.) в течение 10 минут по U-образному жидкостному манометру. Падение давления не допускается. Мыльной эмульсией или электронным течеискателем проверяются все резьбовые соединения арматуры, муфт и сильфона.
2. Прецизионная настройка газового клапана по манометру: К штуцерам газового клапана котла (SIT 845 Sigma / Honeywell) подключается цифровой дифференциальный манометр высокой точности (Testo 510). Инженер настраивает минимальное стартовое давление газа на форсунках (обычно 1.8–2.2 мбар) и максимальное номинальное давление (10.5–12.0 мбар) строго в соответствии с паспортной таблицей котла для природного газа G20. Неправильная настройка ведет к перегреву теплообменника, хлопкам при розжиге и перерасходу топлива.
3. Анализ дымовых газов газоанализатором: В специальный измерительный порт дымохода вводится зонд газоанализатора (Testo 320 / Kane). Прибор замеряет температуру уходящих газов, процентное содержание кислорода (O₂), диоксида углерода (CO₂) и токсичного угарного газа (CO). Оптимальный коэффициент избытка воздуха (λ) выставляется в диапазоне 1.15–1.25.
4. Официальная приемка и пуск газа: Представитель технадзора ГРО проверяет срабатывание датчиков САКЗ (нажатием кнопки «Тест» с захлопыванием клапана КЗЭУГ), сверяет заводские номера котла и счетчика с проектом, опломбирует газовый счетчик роторной пломбой и подписывает трехсторонний «Акт приемки внутридомового газового оборудования и пуска газа».

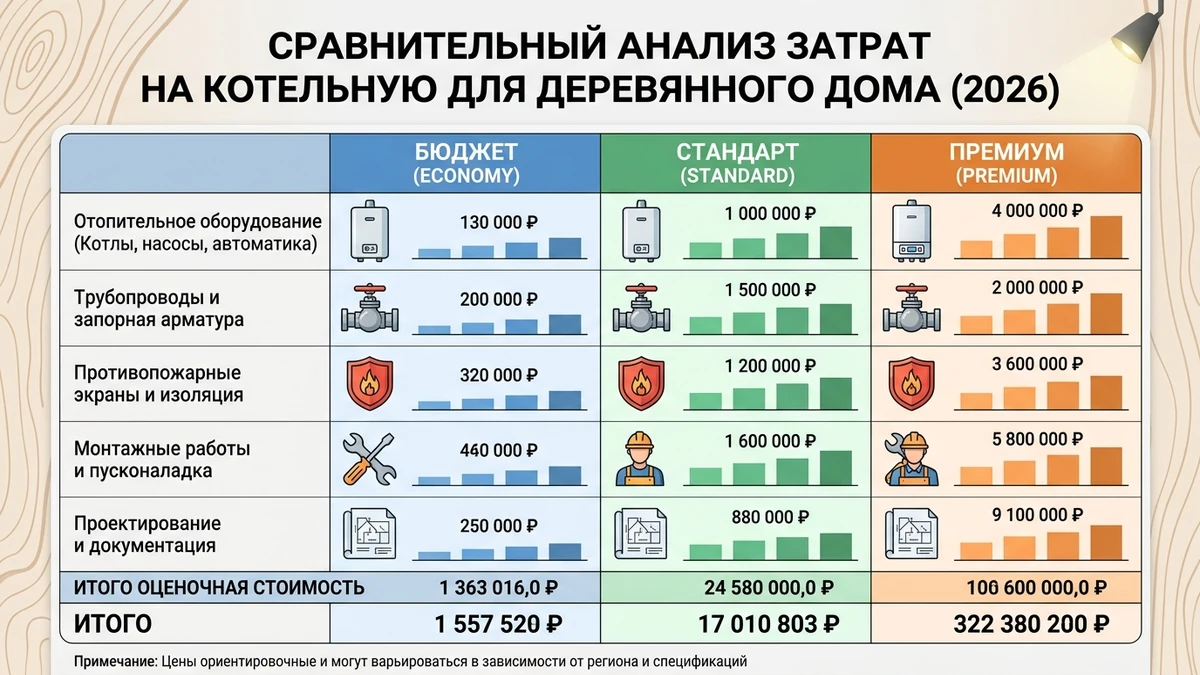

11. Смета и стоимость обустройства котельной в 2026 году: эконом, стандарт и премиум

11.1. Пакет «Стандарт» для дома 120–150 м²: детализированная спецификация оборудования и материалов

Пакет «Стандарт» предназначен для наиболее востребованного сегмента загородных домов из клееного бруса площадью от 120 до 160 м² с постоянным проживанием семьи из 3–4 человек (два санузла, комбинированная система: водяные теплые полы на первом этаже и стальные панельные радиаторы на втором).

Среднерыночная стоимость аналогичного решения у компаний-конкурентов в Московском и Северо-Западном регионах составляет в среднем 870 000 рублей (при этом большинство подрядчиков используют полипропиленовые трубы, жесткое крепление к брусу и дешевые релейные стабилизаторы). Смета HOLZBAU в надежной комплектации составляет 1 044 000 рублей, включая премиальные узлы виброразвязки и противопожарные экраны:

11.2. Пакет «Премиум» для дома 200–300+ м²: конденсационный каскад, нержавейка и погодозависимая автоматика

Пакет «Премиум» — это вершина инженерного искусства для статусных резиденций и фахверковых особняков из клееного бруса площадью от 200 до 350+ м². Концепция построена на абсолютной надежности, бескомпромиссной энергоэффективности и визуальной эстетике открытой индустриальной котельной.

Средняя цена конкурентов в премиум-сегменте — 1 550 000 рублей. Инженерный стандарт HOLZBAU повышенной надежности составляет 1 860 000 рублей:

11.3. Скрытые расходы при газификации: проектирование, врезка ГРО, акты ВДПО и электролаборатория

При планировании бюджета будущие домовладельцы часто ориентируются исключительно на стоимость «железа» (котла и труб), забывая об обязательных административных и технологических платежах, без которых подключение газа юридически невозможно. Недобросовестные подрядчики намеренно занижают стартовые сметы, умалчивая об этих статьях расходов.

Полный перечень сопутствующих затрат при первичном пуске газа в 2026 году:

12. Топ-8 фатальных ошибок при обустройстве котельной в деревянном доме

12.1. Ошибки проектирования: недостаточный объем помещения и пренебрежение нормами остекления ЛСК

Архитектурные просчеты на стадии эскизного проекта дома из клееного бруса являются самыми дорогостоящими в исправлении. Когда коробка дома уже собрана на участке, скорректировать габариты несущих стен или прорезать новые оконные проемы в перерубах без ослабления несущей способности сруба крайне сложно.

Распространенные проектные дефекты:

• Недостаточный объем котельной: Заказчики часто отдают под котельную остаточное пространство под лестницей или темную каморку объемом 10–12 м³. Инспектор ГРО при замере лазерным дальномером фиксирует несоответствие СП 402 (V < 15,0 м³) и выносит официальный отказ в первичном пуске газа. Перенос перегородок из клееного бруса в чистовом доме требует демонтажа чистовых полов, потолков и перекладки всех инженерных сетей.
• Монтаж энергосберегающих стеклопакетов триплекс вместо ЛСК: Оконные компании по умолчанию ставят в котельную стандартный оконный блок со стеклопакетом высокой прочности (с закаленным наружным стеклом или триплексом). При возникновении аварийного хлопка газа такое стекло не разрушается, давление взрывной волны (свыше 10 кПа) находит выход по пути наименьшего сопротивления и разносит внутренние деревянные перегородки дома.
• Отсутствие нормативного выхода на улицу: Для котлов мощностью свыше 60 кВт норматив требует отдельного выхода непосредственно на придомовую территорию. Попытка организовать котельную мощностью 70–90 кВт с единственным выходом в коридор приводит к полному запрету эксплуатации.

12.2. Ошибки пожарной безопасности: монтаж горючей теплоизоляции и жесткие газовые подводы

Деревянный дом требует нулевой толерантности к нарушениям правил пожарной безопасности. Тем не менее, на строительных объектах регулярно встречаются грубейшие нарушения:

• Применение горючих утеплителей (ППУ, ЭППС, пенопласт): Использование экструдированного пенополистирола или напыляемой полиуретановой пены для утепления стен котельной или заделки проходок дымохода. Под воздействием температур свыше +75 °C полистирол размягчается, а при контакте с горячей трубой воспламеняется с выделением смертельно ядовитого фосгена и цианидов. В котельной допускается применение исключительно минеральной базальтовой изоляции класса НГ.
• Жесткое подключение газа без компенсатора: Стальная труба, жестко прикрученная к оседающей стене, при усадке бруса на 20–30 мм работает как рычаг. Рано или поздно силуминовый корпус газового клапана дает микротрещину. Запах газа в котельной — прямое следствие отсутствия гибкого нержавеющего сильфона.
• Отсутствие термозапорного клапана КТЗ: Пренебрежение копеечным механическим клапаном КТЗ приводит к тому, что при локальном возгорании проводки в котельной газовая труба продолжает подавать метан под давлением, превращая локальный инцидент в факельный пожар, уничтожающий дом до фундамента.

12.3. Инженерные просчеты: отсутствие фильтрации, отсутствие заземления и заклинивание циркуляционных насосов

Современное высокотехнологичное оборудование европейских брендов крайне чувствительно к чистоте теплоносителя и качеству электропитания:

• Заклинивание роторов насосов с постоянными магнитами: Высокоэффективные циркуляционные насосы с электронным управлением (Grundfos Alpha2, Wilo Yonos PICO) оснащены роторами на постоянных неодимовых магнитах. Если в контуре отопления установлен лишь примитивный сетчатый косой фильтр-грязевик (грубой очистки 500 мкм), микрочастицы магнетита (черного оксида железа Fe₃O₄, неизбежно образующегося в стальных радиаторах) притягиваются мощным магнитным полем ротора. Магнитный шлам заклинивает крыльчатку насоса за 1–2 месяца. В системе обязательна установка магнитного дешламатора (Caleffi Dirtmag, FAR, Stout) с магнитом силой не менее 9 000 Гаусс.
• Эксплуатация фазозависимого котла без заземления: Попытка «занулить» заземляющий контакт розетки перемычкой с рабочего нуля приводит к аварийной остановке котла при любых перекосах фаз на поселковом трансформаторе, а при отгорании нуля в щитке на корпусе котла появляется опасный потенциал 220 В.

13. Эксплуатация, регламентное ТО и удаленная диспетчеризация со смартфона

13.1. Регламент обязательного технического обслуживания газового котла и бойлера

В соответствии с Федеральным законом № 308-ФЗ и нормами постановления Правительства РФ № 410, каждый владелец газифицированного жилого дома обязан заключить договор на ежегодное техническое обслуживание внутридомового газового оборудования (ВДГО) со специализированной газораспределительной организацией. Однако регламент ТО котельной включает не только визуальный осмотр газовых соединений, но и комплекс глубокой профилактики тепломеханических узлов:

• Химическая и механическая чистка первичного теплообменника: В конденсационных котлах из нержавеющей стали или алюминий-кремниевого сплава (Al-Si) на ребрах теплообменника накапливаются продукты неполного сгорания и соли жесткости из конденсата. Снижение теплоотдачи всего на 1.5–2.0 мм слоя нагара повышает температуру стенок теплообменника на 120–180 °C, вызывая локальный перегрев металла и падение КПД котла на 6–8%. Промывка производится специализированными нейтральными или кислотными растворами без повреждения оксидной пленки.
• Контроль и регулировка зазоров электродов: Проверяется межэлектродный зазор электродов розжига и датчика ионизации пламени (норма 3.5–4.5 мм). Очистка от нагара предотвращает ложные аварийные блокировки котла по ошибке «срыв пламени» в сильные морозы.
• Проверка давления в мембранных расширительных баках: Проводится при слитом теплоносителе из бака. Давление воздушной подушки в расширительном баке отопления должно составлять P_возд = P_сист − 0,2 бар (как правило, 1.2–1.3 бар). В расширительном баке ГВС давление воздуха настраивается на 0.2 бар выше давления подачи холодной воды из скважины (обычно 3.2–3.5 бар). Разрыв мембраны или падение давления в баке приводит к постоянным скачкам давления в системе и срабатыванию сбросного предохранительного клапана.
• Очистка и регенерация магнитного дешламатора: Открытие дренажного крана дешламатора и извлечение неодимового магнитного сердечника удаляет скопившийся черный шлам оксидов железа, предотвращая износ циркуляционных насосов.
• Проверка магниевого анода бойлера косвенного нагрева: Ежегодная ревизия степени износа магниевого или титанового активного анода в эмалированном баке. При износе магниевого стержня более чем на 60% производится его обязательная замена для защиты стенок бака от точечной коррозии.

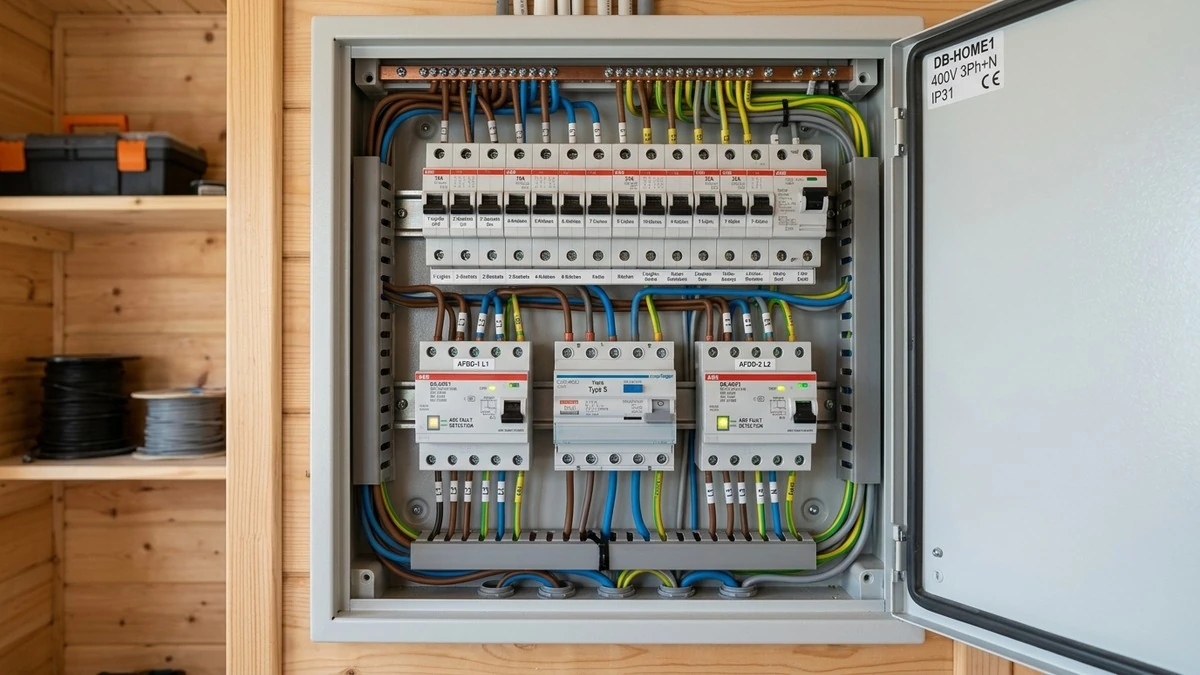

13.2. Автоматика удаленного контроля: ZONT Climatic, My Heat, защита от протечек Neptun

Современный дом из клееного бруса обладает большой теплоемкостью деревянного массива, однако отсутствие постоянного контроля за параметрами котельной зимой создает риск размерзания системы при внезапном отключении электричества или аварийной остановке котла. Для предотвращения нештатных ситуаций HOLZBAU интегрирует в котельные цифровые контроллеры удаленной диспетчеризации (ZONT Climatic 1.3, My Heat Pro или Tech):

Возможности интеллектуальной автоматики диспетчеризации:

• Цифровая шина OpenTherm / E-Bus / BridgeNet: Контроллер подключается напрямую к плате газового котла по цифровому интерфейсу. Это позволяет считывать точные коды ошибок (например, F.28 у Vaillant, E01 у Baxi или 6A у Buderus), отслеживать модуляцию горелки, температуру газов и реальное давление теплоносителя с точностью до 0.1 бар.
• Погодозависимое управление (ПЗА): Контроллер непрерывно сопоставляет наружную температуру с уличного датчика с целевой температурой в помещениях. Кривая отопления автоматически корректирует температуру подачи в смесительные контуры теплого пола (30–42 °C), исключая резкие температурные перепады деревянных полов и экономя до 18% газа за отопительный сезон.
• Зональный микроклимат: Беспроводные комнатные термостаты по радиоканалу 868 МГц управляют термоэлектрическими сервоприводами на коллекторе, поддерживая в спальнях +20 °C, в санузлах +24 °C, а в пустующих гостевых зонах дежурные +16 °C.
• Мгновенные PUSH-уведомления и резервный GSM-канал: При аварии (падение давления ниже 0.8 бар, отключение фазы 220 В, падение температуры в доме ниже +12 °C) система отправляет push-сообщение в мобильное приложение владельца и инженеру сервисной службы HOLZBAU, а при отсутствии интернета делает тревожный голосовой дозвон по GSM-каналу.

Критическим элементом котельной в деревянном доме является система защиты от протечек воды (Neptun ProW+ или Gidrolock Professional). В нижней точке чистового керамогранитного пола котельной монтируются контактные датчики. При попадании воды на электроды блок управления за 12–15 секунд обесточивает скважинный насос и перекрывает вводные краны с латунными электроприводами (с крутящим моментом до 16 Н·м), предотвращая намокание нижнего венца клееного бруса и перекрытий цоколя.

13.3. Мониторинг загазованности и регламент поверки датчиков метана и CO

В соответствии с требованиями СП 402.1325800.2018 (п. 5.9) и СП 281.1325800.2016, газовая котельная в деревянном доме оснащается быстродействующей автоматической системой контроля загазованности (САКЗ-МК-2-1А или аналог САКЗ-МК-2-2 с выносным пультом):

• Датчик природного газа СЗ-1 (метан CH₄): Монтируется в верхней зоне котельной — на расстоянии 10–30 см от чистового потолка, не ближе 1.0 м от газового оборудования и вентиляционных отверстий. Порог срабатывания I ступени — 10% НКПР (нижнего концентрационного предела распространения пламени), порог II ступени — 20% НКПР. При фиксации концентрации блок выдает импульс постоянного тока 24 В на закрытие электромагнитного клапана КЗЭУГ.
• Датчик оксида углерода СЗ-2 (угарный газ CO): Угарный газ имеет плотность, близкую к воздуху (ρ = 1,25 кг/м³), поэтому датчик монтируется на уровне дыхания человека — на высоте 1.5–1.8 м от пола. Порог срабатывания I ступени составляет 20 мг/м³ (превышение ПДК рабочей зоны), II ступени — 100 мг/м³. При угрозе отравления людей клапан немедленно отсекает подачу газа на горелку.
• Срок службы сенсоров и метрологическая поверка: Электрохимические и полупроводниковые сенсорные элементы датчиков имеют нормативный срок службы 5 лет. Закон требует проведения ежегодной государственной поверки сигнализаторов загазованности с применением контрольных поверочных газовых смесей (ПГС) из баллонов под давлением. По результатам проверки аккредитованная лаборатория вносит запись в Федеральный информационный фонд по обеспечению единства измерений (ФГИС «АРШИН») и оформляет свидетельство о поверке. Эксплуатация котельной с просроченными датчиками влечет немедленное опломбирование газового крана инспекцией ГРО.

14. Вопросы и ответы эксперта по газовым котельным в домах из бруса

Ведущие инженеры департамента отопления и газификации HOLZBAU отвечают на самые частые вопросы заказчиков о согласовании, монтаже и пожарной безопасности газовых котельных в домах из клееного бруса.

15. Инженерные стандарты котельных HOLZBAU для домов из клееного бруса

Смотреть проекты домов из клеёного бруса в каталоге HOLZBAU

Рекомендуемые материалы и проекты по теме
