Молниезащита дома из клееного бруса проектируется индивидуально под конкретный объект, геометрию кровли и гидрогеологию участка. Комплекс включает внешнюю систему перехвата разряда (стержневые или сетчатые молниеприемники, фасадные токоотводы с соблюдением безопасных зазоров или изолированных спусков), заземляющее устройство (конфигурация которого выбирается по типу грунта, с соблюдением нормативов ГОСТ Р 59789-2021 / СО 153 и дополнительного проектного критерия HOLZBAU до 4 Ом на ГЗШ при наличии такого требования в проекте) и внутреннюю защиту от импульсных перенапряжений (УЗИП). Класс системы и схема координации определяются расчетом рисков по ГОСТ Р МЭК 62305-2 и характеристиками сети электроснабжения.
1. Зачем нужна молниезащита дому из клееного бруса: физика разряда, наведенные токи и пожарные риски
Прямой грозовой разряд силой 100–200 кА при попадании в сухой брус вызывает взрывное вскипание капиллярной влаги с расщеплением древесины вдоль волокон и температурой канала до 25 000 – 30 000 °C. Вторичный электромагнитный импульс от близких ударов индуцирует в электропроводке броски перенапряжения до десятков киловольт, повреждая электронные платы котлов и слаботочных систем.
Деревянные дома из высокотехнологичного клееного бруса обладают превосходной теплоизоляцией и архитектурной выразительностью, однако древесина относится к группе горючих строительных материалов (группы горючести Г3–Г4 по ГОСТ 30244-94). При прямом попадании молнии в незащищенное деревянное строение выделяющаяся колоссальная энергия способна привести к возгоранию и механическому повреждению несущих конструкций здания.
1.1. Энергия грозового разряда: прямой удар в древесину, токи до 100–200 кА и испарение капиллярной влаги

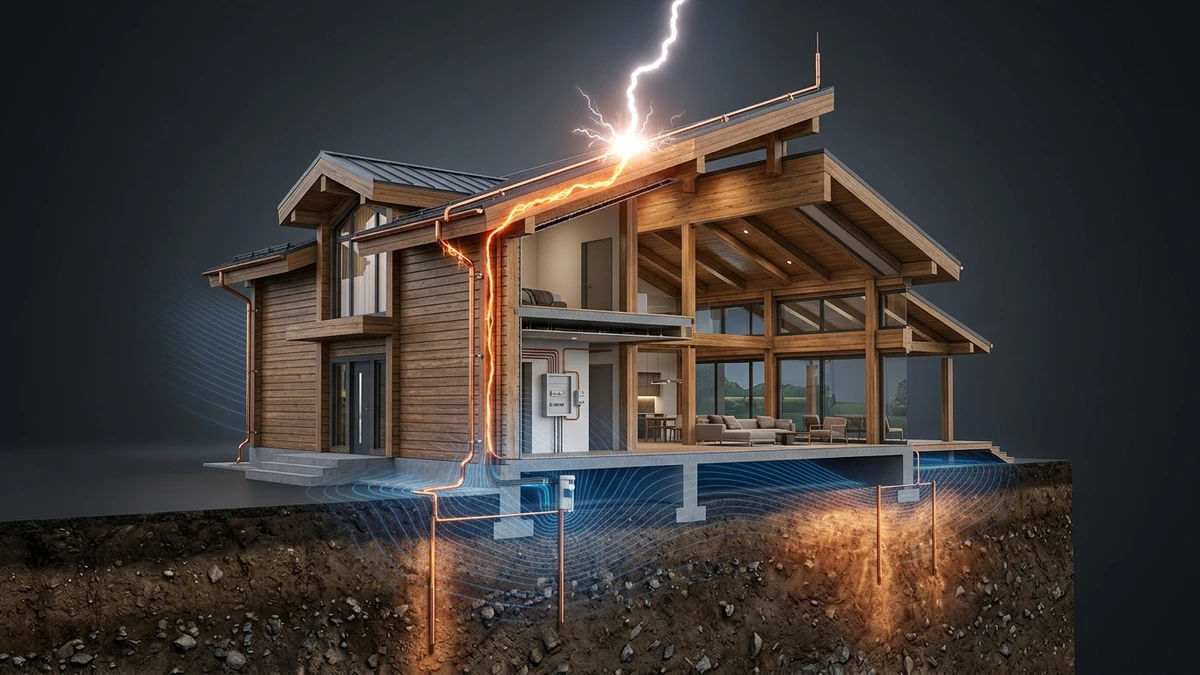

Физика прямого удара молнии характеризуется экстремальными параметрами. Сила тока в главном канале разряда составляет от 30 000 до 200 000 Ампер при электрическом потенциале в десятки и сотни миллионов Вольт. Температура плазменного шнура молнии за доли микросекунды достигает 25 000 – 30 000 градусов Цельсия, что в пять раз превышает температуру поверхности Солнца.
Клееный брус камерной сушки имеет нормированную равновесную влажность 10–12%. Несмотря на низкое содержание связанной воды, при протекании через массив древесины десятков тысяч ампер происходит мгновенный омический нагрев проводящих капилляров. Внутриклеточная влага взрывоподобно переходит в перегретый пар с многократным объемным расширением. Возникающее давление способно разрушать структуру древесины вдоль волокон, вызывая продольное расщепление балок и создавая условия для воспламенения сухой щепы.
1.2. Прямой удар и вторичные наведенные перенапряжения: почему техника выходит из строя при удаленных грозовых разрядах
Многие владельцы загородных домов ошибочно полагают, что опасность представляет исключительно прямое попадание молнии в конек крыши. Однако практика эксплуатации показывает, что значительная часть повреждений бытовой техники и котельного оборудования вызвана вторичными электромагнитными наводками.
При протекании тока молнии в канале разряда со скоростью нарастания импульса di/dt до 100–200 кА за микросекунду формируется мощнейший электромагнитный импульс молнии — LEMP (Lightning Electromagnetic Pulse). Этот импульс наводит высокочастотные всплески напряжения в любых протяженных металлических контурах дома: линиях электроснабжения 230/400 В, медных трубах радиаторного отопления, кабелях витой пары локальной сети и шинах управления автоматикой. Разряд молнии в землю даже на удалении сотен метров способен индуцировать в домовой проводке броски напряжения до 10–25 киловольт, что выводит из строя варисторы, конденсаторы и микроконтроллеры систем отопления и связи.
1.3. Климатическая карта грозовой активности Москвы и Подмосковья: расчетная плотность ударов молнии в землю
Проектирование инженерных систем защиты деревянного дома опирается на региональную климатологию. Согласно нормативным данным строительной климатологии (СП 131.13330.2020) и картам районирования СО 153-34.21.122-2003, территория Москвы и Московской области характеризуется умеренной грозовой активностью со среднегодовой продолжительностью гроз от 20 до 35 часов в год.
Расчетная плотность ударов молнии в землю для Московского региона принимается в диапазоне от 1,5 до 3 ударов на квадратный километр в год. Для отдельно стоящего загородного коттеджа из клееного бруса габаритами 12×15 м и высотой конька 8 м расчетная эквивалентная площадь сбора разрядов Ae (с учетом архитектурных свесов и прилегающих крон деревьев) составляет 6 000 – 10 000 м². Ожидаемая среднегодовая частота поражения объекта определяется по методике СО 153-34.21.122-2003 и ГОСТ Р МЭК 62305-2:
Расчет ожидаемой среднегодовой частоты прямых ударов молнии в коттедж (Nd)
где:
Ng — среднегодовая плотность разрядов в землю (1,5–3,0 уд./км²·год по региональным климатическим картам Московской области);
Ae — эквивалентная площадь сбора разрядов объекта с учетом габаритов и высоты конька (м²);
Cd — коэффициент относительного расположения здания (1,0 — для отдельно стоящего коттеджа).
Вывод инженера: Средний статистический интервал прямого попадания в габариты загородного дома составляет 33–83 года. За 80–100 лет жизненного цикла дома из клееного бруса риск прямого удара молнии приближается к неизбежному. При этом зона действия вторичных электромагнитных импульсов (LEMP) шире физических габаритов здания. Импульсные наводки индуцируют опасные перенапряжения в замкнутых петлях внутренних сетей, поэтому при проектировании инженерных систем деревянного коттеджа критически важно строго соблюдать правила скрытой электропроводки в доме из клееного бруса — вести кабельные трассы в толстостенных стальных трубах без образования индуктивных контуров.
При прохождении импульсного тока молнии 100 кА с длительностью фронта 10/350 мкс удельная энергия разряда составляет до 2,5 МДж/Ом (таблица 1 ГОСТ Р 59789-2021). При мгновенном объемном парообразовании 1 грамм связанной воды превращается в 1,67 литра перегретого пара (по термодинамическим таблицам состояния пара при атмосферном давлении). В закрытой капиллярной структуре клееного бруса резкое вскипание влаги создает высокое внутреннее давление пара, способное превысить предел прочности древесины сосны на скалывание вдоль волокон (6–7 МПа по ГОСТ 16483.5-73). Это может вызвать продольный раскол несущего бруса еще до распространения фронта пламени.
2. Нормативная база и выбор класса молниезащиты: СО 153, РД 34 и ГОСТ Р 59789-2021
Проектирование молниезащиты дома из клееного бруса опирается на связку ГОСТ Р 59789-2021, СО 153-34.21.122-2003 и РД 34.21.122-87. Класс защиты не является универсальным для всех деревянных строений: он определяется на основе индивидуального расчета рисков по ГОСТ Р МЭК 62305-2 под конкретные параметры дома и участка.
В российской инженерной практике молниезащиты сложилась особая нормативная ситуация: на территории РФ одновременно действуют три документа разного периода утверждения. Грамотное проектирование требует четкого понимания иерархии и области применения каждого стандарта.
2.1. Как формируется нормативная база проекта: статус ГОСТ Р 59789-2021, СО 153-34.21.122-2003 и РД 34.21.122-87 в РФ
Основополагающим современным стандартом является ГОСТ Р 59789-2021 «Молниезащита. Часть 3. Защита зданий и сооружений от повреждений и защита людей и животных от электротравматизма», гармонизированный с международным стандартом IEC 62305-3. Этот документ определяет правила расчета геометрических зон, условий отступа токоотводов от горючих материалов и требований к заземлителям.
Параллельно действуют утвержденный Минэнерго РФ отраслевой стандарт СО 153-34.21.122-2003 и классический документ РД 34.21.122-87. Согласно разъяснениям надзорных органов, проектировщик вправе использовать положения СО 153 и РД 34 в части, не противоречащей более строгому ГОСТ Р 59789-2021. В стандартах HOLZBAU для деревянных конструкций закладываются более консервативные параметры надежности, направленные на максимальное снижение риска возгорания конструкций здания.
2.2. Оценка рисков и выбор класса молниезащиты (I–IV классы): методология ГОСТ Р МЭК 62305-2
Класс системы молниезащиты (LPS) не должен назначаться произвольно. В соответствии с ГОСТ Р МЭК 62305-2 выполняется расчет компонентов риска:
- R1: Риск гибели людей или необратимого травматизма (вследствие механического разрушения, пожара или шагового напряжения); сопоставляется с допустимым порогом RT = 10-5 в год;
- R2: Риск потери общественных услуг (актуален для магистральных сетей водо-, газо- и электроснабжения; для индивидуального дома обычно не является определяющим);
- R3: Риск утраты культурного наследия (учитывается при проектировании памятников истории и деревянного зодчества);
- R4: Риск экономических потерь (стоимость восстановления поврежденного дома, инженерных сетей и оборудования); рассчитывается для определения экономической целесообразности мер защиты.
Для загородного дома из клееного бруса определяющими являются риски R1 и R4. Выбор конкретного класса защиты зависит от площади здания, высоты конька, наличия выступающих деревьев, расположения на возвышенности или в низине, типа ввода электропитания и огнестойкости конструкций. В практике HOLZBAU расчет риска R1 для домов из клееного бруса чаще всего обосновывает необходимость применения III класса защиты (эффективность перехвата 90%, ток 100 кА). Для масштабных резиденций с дорогостоящим инженерным оснащением расчет по R4 может потребовать перехода на II класс (эффективность перехвата 95%, ток 150 кА). IV класс (эффективность 80%) применяется преимущественно для небольших хозяйственных построек, если это подтверждено расчетом.
2.3. Расчет защищаемой зоны: методы катящейся сферы (пример для III класса R=45 м), защитного угла и сетки

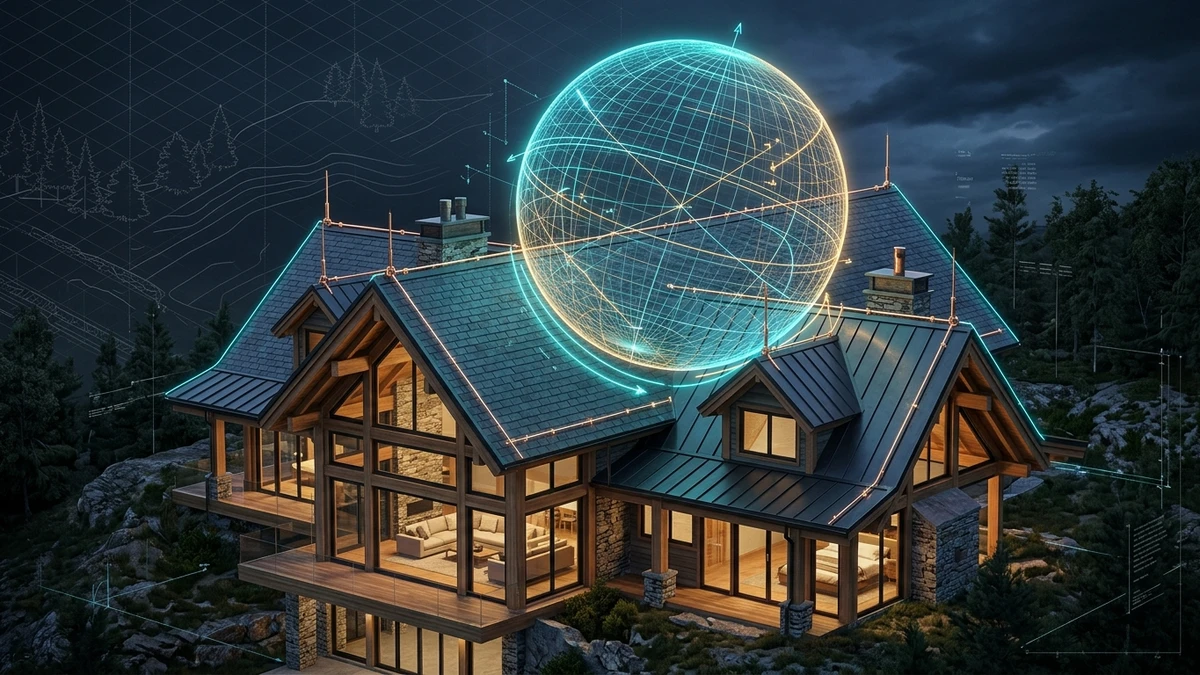

Для определения геометрии молниеприемников ГОСТ Р 59789-2021 устанавливает три метода проектирования: метод защитного угла, метод защитной сетки и метод катящейся сферы. Метод катящейся сферы является универсальным и моделирует подход головки нисходящего ступенчатого лидера молнии к зданию.
Радиус катящейся сферы строго регламентирован классом защиты: для I класса — 20 метров, для II класса — 30 метров, для III класса — 45 метров, для IV класса — 60 метров. При моделировании воображаемая сфера радиусом 45 метров прокатывается по всем элементам кровли дома из бруса. Точки касания сферы с конструкциями показывают места вероятного удара молнии. Все металлические стержни и проводники на коньке и ребрах кровли должны быть расположены так, чтобы сфера опиралась только на молниеприемники, ни в одной точке не касаясь кровельного покрытия, дымоходных труб или деревянных свесов.
Расчет стрелы провеса катящейся сферы между коньковыми молниеприемниками
где:
p — стрела провеса (глубина проникновения катящейся сферы между опорными точками к коньку кровли, м);
R — радиус катящейся сферы (для III класса надежности деревянного дома R = 45 м);
d — расстояние между соседними коньковыми стержнями или узлами сетки (м).
Вывод инженера: При шаге коньковых стержней 10 метров сфера провисает к кровельному покрытию на 280 мм. Чтобы лидер молнии гарантированно перехватывался стержнями, а не коньковой черепицей или фальцем, высота коньковых молниеприемников принимается не менее 350–500 мм (в проектах HOLZBAU — от 500 до 1000 мм с учетом нормативного снегового покрова Подмосковья).
2.4. Статус молниезащиты в ИЖС и условия договоров страхования загородной недвижимости
С точки зрения градостроительного законодательства РФ для объектов индивидуального жилищного строительства (ИЖС) устройство молниезащиты не является безусловно обязательным государственным требованием при вводе дома в эксплуатацию. Однако при оформлении договора страхования загородного дома, особенно для дорогостоящих объектов по условиям конкретного договора, страховые компании обращают пристальное внимание на меры снижения пожарных рисков.
В случае повреждения дома от грозового разряда наличие официального проекта молниезащиты, актов скрытых работ на заземлители и протоколов электролаборатории существенно снижает риски разногласий со страховой компанией при установлении причин убытка и определении размера страховой выплаты.
| Параметр системы по ГОСТ Р 59789-2021 | Класс I | Класс II | Класс III | Класс IV |
|---|---|---|---|---|
| Эффективность перехвата разряда | 98% | 95% | 90% | 80% |
| Радиус катящейся сферы (R) | 20 м | 30 м | 45 м | 60 м |
| Максимальный размер ячейки сетки | 5 × 5 м | 10 × 10 м | 15 × 15 м | 20 × 20 м |
| Типовое расстояние между токоотводами | 10 м | 10 м | 15 м | 20 м |
3. Внешняя молниезащита на кровле: изолированная система, стержни и сетка для деревянного дома
Для защиты кровли деревянного дома комбинируют коньковые стержни для дымоходов и молниеприемную сетку. Возможность применения металлочерепицы в роли естественного молниеприемника регламентируется Таблицей 3 ГОСТ Р 59789-2021: при сгораемой стропильной системе сквозной прожог листа 0,5 мм недопустим, что требует устройства отдельной молниеприемной системы.
Кровля дома из клееного бруса является первой линией перехвата грозового разряда. Выбор конфигурации молниеприемников определяется архитектурной геометрией скатов, типом финишного кровельного покрытия и характеристиками стропильной системы.
3.1. Изолированная vs неизолированная молниезащита: когда для деревянного дома выбирают дистанционные мачты и кабель HVI
Согласно пункту 5.1.2 ГОСТ Р 59789-2021, молниезащита может выполняться изолированной или неизолированной от защищаемого здания. Изолированная система применяется в случаях, когда термическое или механическое воздействие тока молнии в месте удара или вдоль проводников способно повредить сгораемые конструкции дома.
В изолированной системе молниеприемные мачты выносятся на дистанционные стеклопластиковые штанги, а токоотводы прокладываются с помощью специализированных высоковольтных коаксиальных кабелей с изолирующей полупроводниковой оболочкой (кабели типа HVI / C-arth). Это предотвращает непосредственный контакт токоведущих элементов с кровельным покрытием и исключает искрообразование на конструкциях здания. Неизолированная система допускает прокладку сетки и стержней непосредственно по кровле, но требует строгого соблюдения зазоров и термостойких фиксаторов.

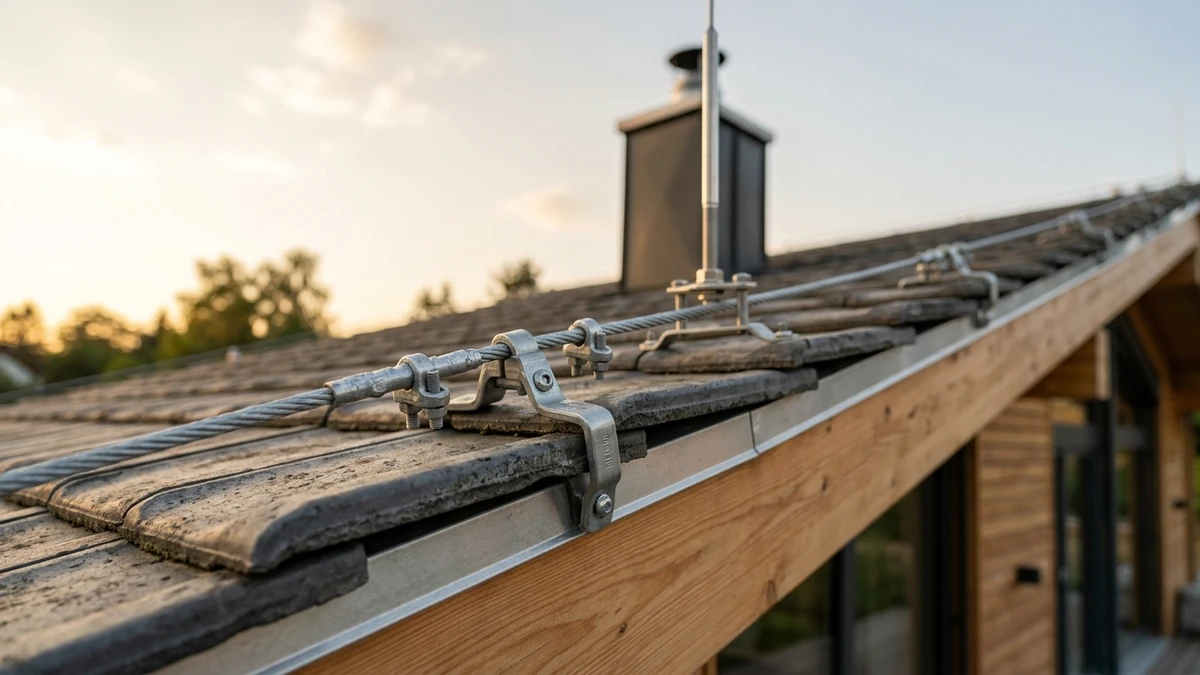

3.2. Стержневые молниеприемники на коньке: расчет высоты и узлы защиты выступающих дымоходов
На двухскатных и вальмовых кровлях деревянных домов эффективным решением является установка стержневых молниеприемников вдоль коньковой линии. Коньковые стержни высотой 0,5–1,5 метра перехватывают разряды, защищая основные скаты по методу защитного угла.
Особого внимания требуют выступающие элементы: кирпичные и сэндвич-дымоходы каминов, вентиляционные шахты и антенные мачты. Металлический оголовок трубы дымохода защищается отдельным стержневым молниеприемником, установленным на негорючих кронштейнах. Высота стержня подбирается так, чтобы верхний срез трубы полностью находился в конусе защиты под углом не более 45 градусов, предотвращая прорыв молнии внутрь дымового канала к отопительному котлу.
3.3. Молниеприемная сетка на скатных кровлях: сопоставление методик СО 153 и ГОСТ Р 59789-2021
Для сложных многоскатных кровель с ендовами, кукушками и пристройками применяется молниеприемная сетка из горячеоцинкованной проволоки диаметром 8 мм или меди диаметром 8 мм. В нормативных документах параметры сетки различаются:
- По ГОСТ Р 59789-2021 (Таблица 1): для III класса защиты допускается максимальный размер ячейки 15 × 15 метров (шаг 10 × 10 м предписан для II класса);
- По СО 153-34.21.122-2003 (Таблица 3.2): для III уровня защиты указан шаг сетки не более 10 × 10 метров.
В проектах HOLZBAU для домов из клееного бруса шаг ячейки 10 × 10 метров применяется как выбранное более консервативное проектное решение по нормативу СО 153. Более частая сетка способствует эффективному перехвату нисходящего лидера на покатых скатах и параллельному распределению импульсного тока по проводникам сетки, хотя базовый ГОСТ допускает для III класса ячейку до 15 × 15 м.
3.4. Кровельные покрытия и естественные молниеприемники: разбор условий Таблицы 3 ГОСТ Р 59789-2021
В индивидуальном строительстве нередко возникает вопрос: можно ли использовать металлочерепицу, профнастил или фальцевую кровлю как готовый «естественный» молниеприемник без укладки отдельной сетки? Ответ содержится в Таблице 3 ГОСТ Р 59789-2021.
Стандарт допускает использование металлической кровли в качестве молниеприемника, однако формулирует жесткие условия:
- Если под кровлей нет горючих материалов и сквозной прожог листа дугой разряда допустим, толщина листовой стали должна составлять не менее 0,5 мм (меди — не менее 0,5 мм, алюминия — не менее 0,65 мм);
- Если же прожог кровли недопустим или под ней расположены сгораемые материалы, толщина металлического листа обязана составлять: для стали — не менее 4 мм, для меди — не менее 5 мм, для алюминия — не менее 7 мм.
В утепленной кровле современного дома из клееного бруса непосредственно под металлочерепицей толщиной 0,45–0,5 мм находятся сгораемая деревянная обрешетка, контрбрус и полимерная диффузионная мембрана. При прямом ударе молнии электрическая дуга прожигает тонкий лист металлочерепицы, создавая прямую опасность воспламенения подкровельных слоев. Следовательно, обычная металлочерепица не может служить естественным молниеприемником при наличии горючего основания, и монтаж внешней системы молниеприемников на ней является необходимым инженерным требованием.
3.5. Особенности монтажа проводников на мягкой битумной черепице и фальцевой кровле без нарушения герметичности
На гибкой битумной черепице проводники укладываются на специализированных пластиковых или композитных держателях с утяжелителем или на клеевых площадках. Запрещается механическое сквозное сверление мягкой кровли саморезами, приводящее к протечкам подкладочного ковра. Держатели приподнимают проводник над битумным покрытием на 20–30 мм, снижая температурное воздействие на битум при нагреве прутка.
На фальцевых кровлях фиксация проводников выполняется с помощью фальцевых зажимов-струбцин из нержавеющей стали или оцинковки. Зажим обжимает стоячий фальц без сверления металла, сохраняя герметичность кровельных картин и обеспечивая надежный электрический контакт с системой выравнивания потенциалов.
Условие А (Сквозной прожог и воспламенение подложки недопустимы): Сталь — не менее 4 мм; Медь — не менее 5 мм; Алюминий — не менее 7 мм.
Условие Б (Прожог допустим, под кровлей нет горючих материалов): Сталь — 0,5 мм; Медь — 0,5 мм; Алюминий — 0,65 мм.
Инженерный вывод: в домах из клееного бруса с горючей стропильной системой, мембранами и обрешеткой тонколистовая металлочерепица (0,45–0,5 мм) не удовлетворяет условиям табл. 3 ГОСТ Р 59789-2021 по предотвращению сквозного прожога, поэтому для защиты здания проектируется внешняя молниеприемная система.
4. Спуск токоотводов по фасаду из клееного бруса: отступ от стены, разделительное расстояние и усадка
Токоотводы по фасаду из клееного бруса монтируют с соблюдением требований п. 5.3.4 ГОСТ Р 59789-2021 (отступ от 100 мм при риске опасного нагрева горючей стены). Трасса прокладывается прямолинейно без замкнутых петель с обязательным расчетом разделительного расстояния по п. 6.3 ГОСТ и использованием скользящих креплений для компенсации сезонных подвижек стен.
Токоотводы связывают кровельные молниеприемники с заземляющим контуром. В деревянном домостроении трассировка токоотводов требует строгого соблюдения трех факторов: тепловой защиты древесины, электромагнитной изоляции внутренних сетей и компенсации конструктивной усадки брусовых стен.
4.1. Токоотвод на деревянном фасаде: условия безопасного отступа от 100 мм (п. 5.3.4 ГОСТ Р 59789-2021) и термостойкий крепеж
В соответствии с пунктом 5.3.4 ГОСТ Р 59789-2021, токоотводы могут быть смонтированы непосредственно на поверхности стены, если она выполнена из негорючего материала. Если же стена возведена из горючего материала (включая клееный брус), а повышение температуры проводников при протекании тока молнии представляет опасность воспламенения, расстояние между токоотводом и поверхностью стены должно превышать 0,1 метра (более 100 мм). Защита деревянных фасадных конструкций от термического воздействия разряда является фундаментальной частью комплексной пожарной безопасности в частном деревянном доме.
Фирменный узел HOLZBAU предусматривает установку специализированных фасадных кронштейнов-дистанцеров с выносом 100–120 мм. Основание держателя крепится в массив клееного бруса оцинкованными сантехническими глухарями через термостойкие прокладки из паронита или кремнийорганической резины. Применение негорючего металлического крепежа с нормированным выносом создает надежный воздушный зазор, защищающий фасадное покрытие и древесину стены.
4.2. Разделительное расстояние s до скрытых коммуникаций (п. 6.3 ГОСТ): расчет по формуле и исключение искрового пробоя сквозь брус
При протекании импульса молнии с крутым фронтом di/dt потенциал токоотвода относительно земли может кратковременно достигать сотен киловольт. В этих условиях возникает риск вторичного искрового пробоя между наружным проводником и внутренними металлическими коммуникациями здания.
Пункт 6.3 ГОСТ Р 59789-2021 обязывает соблюдать безопасное разделительное расстояние s между наружным токоотводом и любыми внутренними металлическими элементами (кабелями проводки, трубами отопления, водоснабжения, воздуховодами). Требуемое разделительное расстояние рассчитывается по нормативной формуле:
Расчет безопасного разделительного расстояния s по фасаду из бруса
где:
ki — коэффициент выбранного класса молниезащиты (для III класса ki = 0,04; для II класса 0,06; для I класса 0,08);
kc — коэффициент распределения тока между токоотводами (kc = 1,0 при 1 токоотводе; ≈ 0,66 при 2 токоотводах; ≈ 0,44 при 4 пространственно разнесенных токоотводах по углам здания);
km — коэффициент изолирующей среды (1,0 — для воздушного зазора; 0,5 — для массива древесины бруса);
l — длина проводника токоотвода от исследуемой точки до ближайшей точки выравнивания потенциалов или заземлителя (м).
Вывод инженера: На высоте второго этажа (l = 6 м) при 4 угловых токоотводах требуемый изолирующий зазор через массив сухого бруса составляет 210 мм. При толщине стенового бруса 200 мм внутренние кабели проводки, трубы радиаторов и стояки не должны проходить непосредственно за токоотводом без соблюдения рассчитанного зазора либо соединения с системой уравнивания потенциалов, чтобы исключить искровой пробой древесины.
4.3. Усадка деревянных стен: скользящие кронштейны, непрерывность проводника и геометрия трассы без опасных индуктивных петель
Клееный брус обладает небольшой усадкой (около 1–1,5% против 5–8% у бревна). Тем не менее, для двухэтажного дома высотой 7 метров вертикальное сезонное влажностное перемещение стен составляет 20–35 мм. Жесткая фиксация стального прутка Ø 8 мм по высоте стены может привести к вырыванию кронштейнов из дерева либо к волнообразному искривлению проводника.

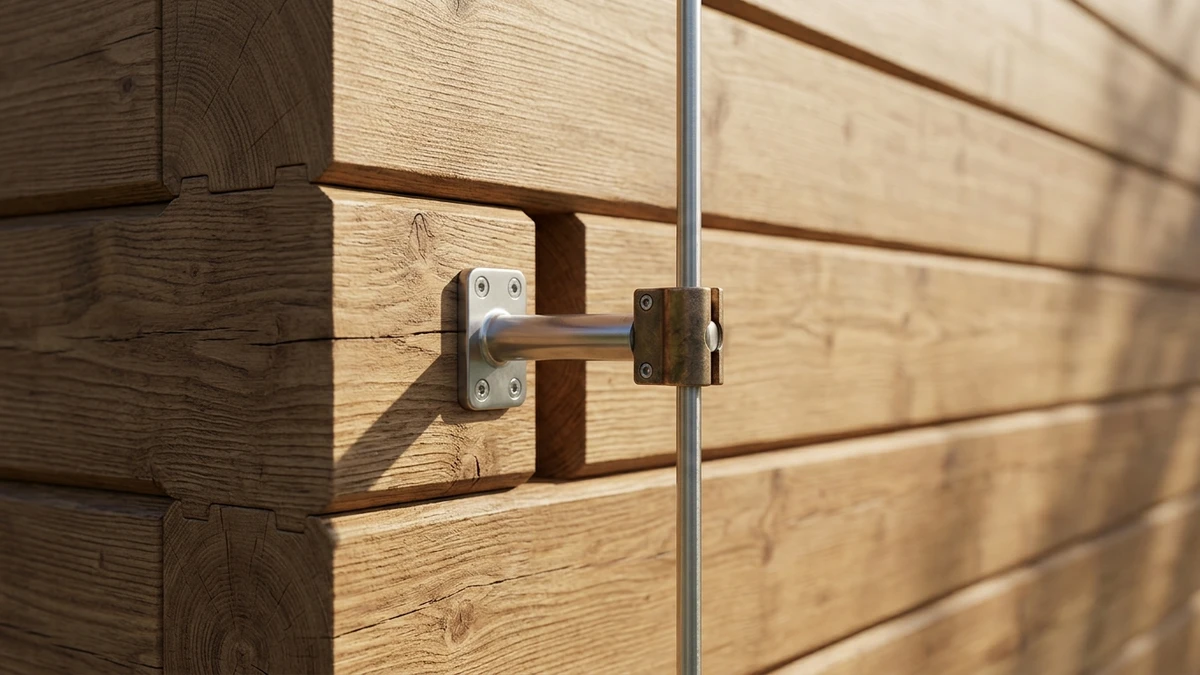

В практике HOLZBAU применяются скользящие фасадные зажимы: пруток свободно перемещается в пазу кронштейна при сезонных микроподвижках бруса, сохраняя натяжение. При этом строго соблюдается правило геометрии: трасса должна быть кратчайшей и вертикальной. Нормативные правила и проектный регламент не допускают образования резких U-образных петель и изгибов малого радиуса на токоотводах, так как их паразитная индуктивность провоцирует искровой пробой воздушного промежутка.
4.4. Выбор материала проводника: горячеоцинкованная сталь St/tZn (цинк 350–500 г/м²) vs медь Cu и алюминий Al с биметаллическими клеммами
В качестве материала токоотводов используются три основных металла, каждый из которых имеет четкие эксплуатационные границы:
- Горячеоцинкованная сталь (St/tZn): Круглый пруток Ø 8 мм. Обязательное нормативное требование — применение стали горячего цинкования по ГОСТ 9.307-89 с массой цинкового покрытия не менее 350–500 г/м² (толщина слоя 50–70 мкм). Тонкий гальванический цинк (толщина 8–10 мкм) подвержен быстрой коррозии;
- Электротехническая медь (Cu): Пруток Ø 8 мм. Премиальный выбор для деревянных домов с темной тонировкой стен. Медь патинируется, служит более 50 лет и обладает минимальным омическим сопротивлением;
- Алюминиевый сплав (Al): Легкий в гибке материал, однако не применяется для непосредственной прокладки в грунте из-за быстрой электрохимической коррозии.
При соединении разнородных металлов прямой контакт меди и оцинкованной стали недопустим из-за высокой гальванической разности потенциалов. Соединения выполняются через биметаллические разделительные пластины (медь-сталь) или клеммы из нержавеющей стали V4A.
| Контактная пара металлов | Разность потенциалов | Допустимость прямого контакта | Требуемое техническое решение |
|---|---|---|---|
| Медь (Cu) — Сталь горячеоцинкованная (St/tZn) | 0,45 В | Не допускается (активная коррозия) | Биметаллическая пластина Cu/St или клемма V4A |
| Медь (Cu) — Алюминий (Al) | 0,60 В | Не допускается (активная коррозия) | Биметаллический переходник Al/Cu с опрессовкой |
| Сталь оцинкованная (St/tZn) — Нержавеющая сталь (V4A) | 0,15 В | Допускается | Прямой болтовой зажим с гидроизоляцией лентой |
| Медь (Cu) — Нержавеющая сталь (V4A) | 0,18 В | Допускается | Болтовой зажим из нержавеющей стали |
5. Заземляющее устройство для деревянного дома: выбор конструкции, расчет и безопасность территории
Заземление дома из клееного бруса рассчитывается индивидуально под гидрогеологию участка (в проектных решениях глубина может составлять от 9 до 30 м в зависимости от типа грунта). Контур молниезащиты объединяется с защитным PE на шине ГЗШ, где критерий 4 Ом выступает внутренним проектным стандартом HOLZBAU (при общем ориентире нормативов до 10 Ом), а электроды удаляются от зон активного движения с защитными мероприятиями по снижению шагового напряжения.
Заземляющее устройство (ЗУ) выполняет ключевую роль в рассеивании колоссальной энергии грозового разряда в массиве грунта. В загородном строительстве Подмосковья выбор конструкции заземлителя напрямую зависит от гидрогеологического разреза участка и сезонных климатических циклов.
5.1. Факторы грунтов Москвы и Подмосковья: сезонное промерзание (до 1,4–1,6 м), влажность и удельное электрическое сопротивление
Электрическое сопротивление заземлителя определяется удельным электрическим сопротивлением грунта ρ (Ом·м). Геология Московской области крайне неоднородна: на севере и западе (Клин, Истра, Дмитров) преобладают плотные моренные суглинки с удельным сопротивлением 30–60 Ом·м; на востоке и юго-востоке (Шатура, Раменское, Ногинск) залегают мощные толщи сухих кварцевых песков и супесей с удельным сопротивлением 300–1000 Ом·м.
Критическим фактором надежности является глубина зимнего сезонного промерзания грунта, составляющая по СП 131.13330 в Московском регионе от 1,4 до 1,6 метра. При замерзании поровой влаги удельное сопротивление верхнего слоя суглинка возрастает в 5–10 раз, а сухого песка — в десятки раз. Традиционный неглубокий контур заземления («треугольник» из уголков длиной 2–2,5 м) зимой оказывается погруженным в промерзший высокоомный массив на большую часть своей длины, в результате чего его сопротивление может значительно увеличиваться по сравнению с летними замерами.
5.2. Конструкции заземлителей: кольцевой, фундаментный и модульно-штыревой контур (проектные диапазоны 9–15 м в суглинках и 15–30 м в песках)
ГОСТ Р 59789-2021 (п. 5.4.2) и СО 153-34.21.122-2003 (п. 3.2.3) классифицируют заземлители на два типа: заземлители типа А (одиночные радиальные или вертикальные штыри) и типа В (кольцевые контуры по периметру здания или фундаментные заземлители). Выбор конструкции и глубины погружения электродов не сводится к фиксированной величине, а рассчитывается индивидуально:

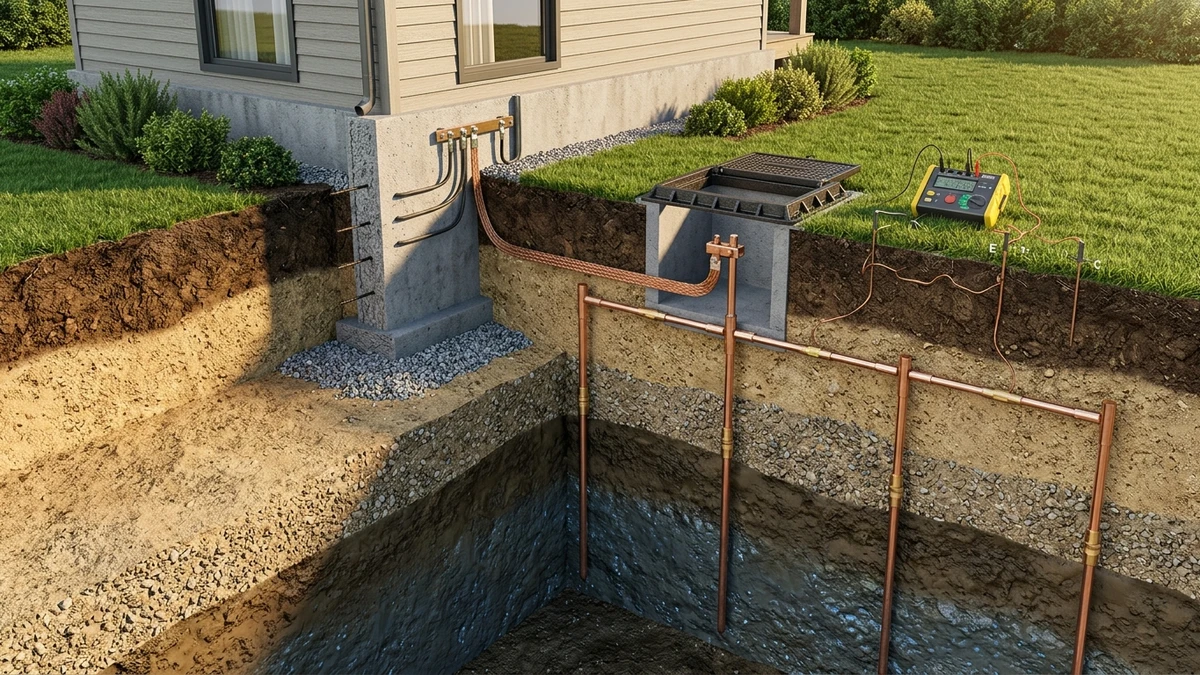

- Модульно-штыревое глубинное заземление (Тип А): Сборные омедненные или нержавеющие стержни диаметром 14–17 мм с резьбовым муфтовым соединением, заглубляемые перфоратором с вибронаконечником. В зависимости от гидрогеологии участка проектная глубина погружения электродов подбирается индивидуально: в суглинках Подмосковья в отдельных инженерных решениях могут применяться глубины порядка 9–15 метров, а в сухих песчаных грунтах с низким уровнем грунтовых вод — диапазоны 15–30 метров до достижения влагонасыщенных слоев. Прохождение электрода ниже горизонта сезонного промерзания позволяет снизить сезонные колебания сопротивления заземления по сравнению с поверхностными контурами;
- Кольцевой заземлитель (Тип В): Замкнутый контур из полосовой оцинкованной стали 40×4 мм, уложенный в траншею по периметру дома на глубину 0,7–0,8 м на расстоянии не менее 1 м от фундамента. Обеспечивает естественное выравнивание потенциалов вокруг здания;
- Фундаментный заземлитель: Интегрированная сетка в железобетонную плиту фундамента. В домах из бруса на ленточных или свайных фундаментах используется ограниченно, чаще дополняясь модульными штырями.
Расчет сопротивления растеканию вертикального глубинного заземлителя
где:
ρ — удельное электрическое сопротивление грунта в слое залегания электрода (Ом·м, для подмосковных суглинков 50–70 Ом·м, для водоносных слоев до 30–40 Ом·м);
L — расчетная глубина погружения модульного вертикального электрода (м);
d — внешний диаметр омедненного или нержавеющего стержня (м, для штыря 14,2 мм d = 0,0142 м);
ln — натуральный логарифм.
Вывод инженера: Одиночный модульный стержень глубиной 12 м в типичном суглинке обеспечивает сопротивление около 6,5 Ом. При объединении с горизонтальной кольцевой полосой контура вокруг дома и фундамента итоговое сопротивление снижается до ≤ 3,5–4,0 Ом, что полностью удовлетворяет проектному стандарту надежности HOLZBAU (не более 4 Ом) и государственному нормативу СО 153 (не более 10 Ом).
5.3. Совместная работа контуров: объединение молниезащиты и электроустановки PE на ГЗШ (норматив СО 153 до 10 Ом, стандарт надежности HOLZBAU до 4 Ом)
Среди владельцев загородных домов часто возникает вопрос: можно ли делать раздельные заземления для молниеотвода и домашней проводки? Нормативная база дает однозначный ответ: глава 1.7 ПУЭ-7 и ГОСТ Р 59789-2021 требуют обязательного объединения всех систем заземления здания через систему уравнивания потенциалов на Главной заземляющей шине (ГЗШ). При этом конфигурация внешнего контура и использование естественных заземлителей напрямую зависят от того, какой тип фундамента выбран для дома из бруса: в монолитной плите арматурный каркас связывается с контуром на этапе бетонирования, тогда как при ленточном или свайно-ростверковом фундаменте закладывается независимый кольцевой контур с глубинными электродами.
Попытка создать «независимое» заземление для молниезащиты вблизи дома несет серьезные риски: при растекании импульса молнии между двумя контурами в грунте возникает разность потенциалов в десятки киловольт, способная привести к подземному дуговому пробою, выносу высокого потенциала на корпуса электроприборов и возгоранию.
В действующих нормативных документах по молниезащите (ГОСТ Р 59789-2021 п. 5.4.1 и СО 153-34.21.122-2003) для заземлителя молниезащиты ориентиром служит величина не более 10 Ом (либо выполнение требований к минимальной длине электродов). При этом для стабильной работы чувствительной микропроцессорной электроники и рекомендаций производителей котельного оборудования (Viessmann, Buderus) компания HOLZBAU в своих проектах ориентируется на более строгое значение. Величина не более 4 Ом на ГЗШ принимается исключительно как внутренний проектный критерий надежности HOLZBAU, если он заложен в техническое задание проекта, а не как универсальная нормативная величина для систем молниезащиты частного дома.
5.4. Напряжения шага и прикосновения: удаление электродов от пешеходных зон, выравнивание потенциалов и щебеночное покрытие
При сбросе тока молнии в землю вокруг вертикального электрода формируется воронка потенциала. Разность потенциалов между двумя точками на поверхности грунта на расстоянии шага человека (около 0,8–1 м) называется напряжением шага. Для человека и домашних животных шаговое напряжение в радиусе 1–2 метров от токоотвода может достигать опасных величин.
Для снижения рисков электротравматизма HOLZBAU в рамках проектных решений применяет комплекс мер безопасности:
- Точки погружения модульных электродов заземления рекомендуется по возможности удалять от основных пешеходных дорожек, отмостки и крылец дома (в проектах HOLZBAU ориентируются на отступ 1,0–1,5 метра);
- Соединительные проводники укладываются в грунт на проектную глубину (как правило, 0,5–0,7 метра);
- В зоне ввода электрода в качестве дополнительной проектной меры HOLZBAU может выполняться защитная отсыпка слоем сухого гранитного щебня фракции 20–40 мм (толщиной 10–15 см). ГОСТ Р 59789-2021 (п. 8.2) отмечает, что слой высокоомного щебня или асфальта способствует снижению поверхностного градиента потенциала, однако он рассматривается как вспомогательная мера в сочетании с выравниванием потенциалов и удалением токоотводов от зон регулярного прохода людей.
| Тип заземляющего устройства | Глубина монтажа | Сезонная стабильность (зима / лето) | Срок службы | Применимость для клееного бруса |
|---|---|---|---|---|
| Кустарный треугольник (стальной уголок 50×50 мм) | 2,0–2,5 м | Низкая (разброс сопротивления в 3–5 раз из-за промерзания) | 7–12 лет (коррозия черной стали) | Не рекомендуется нормами HOLZBAU |
| Кольцевой контур типа В (полоса оцинкованная 40×4 мм) | 0,7–1,0 м | Средняя (требует большой площади траншей по периметру) | 25–35 лет | Рекомендуется как контур выравнивания потенциалов |
| Модульно-штыревой глубинный контур (омедненная сталь Ø 14–17 мм) | 9–30 м (определяется проектом по результатам изысканий) | Высокая при погружении ниже горизонта сезонного промерзания | 35–50 лет (толщина меди от 250 мкм) | Основной инженерный стандарт HOLZBAU |
6. Внутренняя молниезащита: зонная концепция LPZ и устройства защиты от перенапряжений (УЗИП)
Внутренняя молниезащита строится на принципах зон молниезащиты LPZ (ГОСТ Р МЭК 62305-4). Состав ступеней защиты, способ их координации и параметры резервной защиты выбираются проектировщиком на основе параметров сети (TN-C-S / TT), способа ввода кабеля и инструкций завода-изготовителя УЗИП.
Монтаж внешних молниеприемников и заземления защищает строительный конструктив дома, но оставляет чувствительными внутренние электрические сети. Защита электронного оборудования дома строится по стандарту ГОСТ Р МЭК 62305-4 на базе концепции зон молниезащиты LPZ (Lightning Protection Zones).
6.1. Зонная концепция перенапряжений LPZ 0A к LPZ 2: защита силовых распределительных сетей и слаботочных интерфейсов
Пространство здания разделяется на зоны с постепенным снижением электромагнитных воздействий:
- Зона LPZ 0A: Внешняя открытая зона вне здания, подверженная прямому удару молнии и полному электромагнитному полю;
- Зона LPZ 0B: Зона кровли и стен, защищенная молниеприемниками от прямого удара, но подверженная не ослабленному электромагнитному импульсу;
- Зона LPZ 1: Внутренние помещения дома. Токи перенапряжения ограничены экранированием стен и аппаратами защиты на границе зон;
- Зона LPZ 2: Локальные помещения аппаратных, котельных и серверных стоек, где установлена аппаратура локальной тонкой защиты.
На границе каждого перехода между зонами устанавливаются соответствующие устройства защиты от импульсных перенапряжений (УЗИП), последовательно срезающие амплитуду волны перенапряжения.
6.2. УЗИП Класса I (Тип 1): гашение импульса 10/350 мкс и варианты размещения во вводном щите
УЗИП Класса I (Тип 1) предназначены для отвода энергии прямого удара молнии или разряда в питающую воздушную линию электропередач. Они тестируются нормативным испытательным импульсом тока с формой волны 10/350 мкс (время нарастания 10 мкс, время полуспада 350 мкс), моделирующим энергетику молниевого разряда.
В доме из клееного бруса важным вопросом является пожарная безопасность размещения первой ступени. В момент срабатывания мощного искрового разрядника или варистора УЗИП Тип 1 происходит ионизация газа и локальное тепловыделение. Проектный регламент HOLZBAU часто рекомендует размещать УЗИП Класса I во вводно-распределительном устройстве (ВРУ) в металлическом корпусе (со степенью защиты не менее IP54) на уличной трубостойке или внешней опоре до ввода питающего кабеля в деревянный дом. Это позволяет отвести основную токовую нагрузку прямого разряда в заземлитель на границе участка, снижая занос опасных потенциалов непосредственно в деревянное здание.

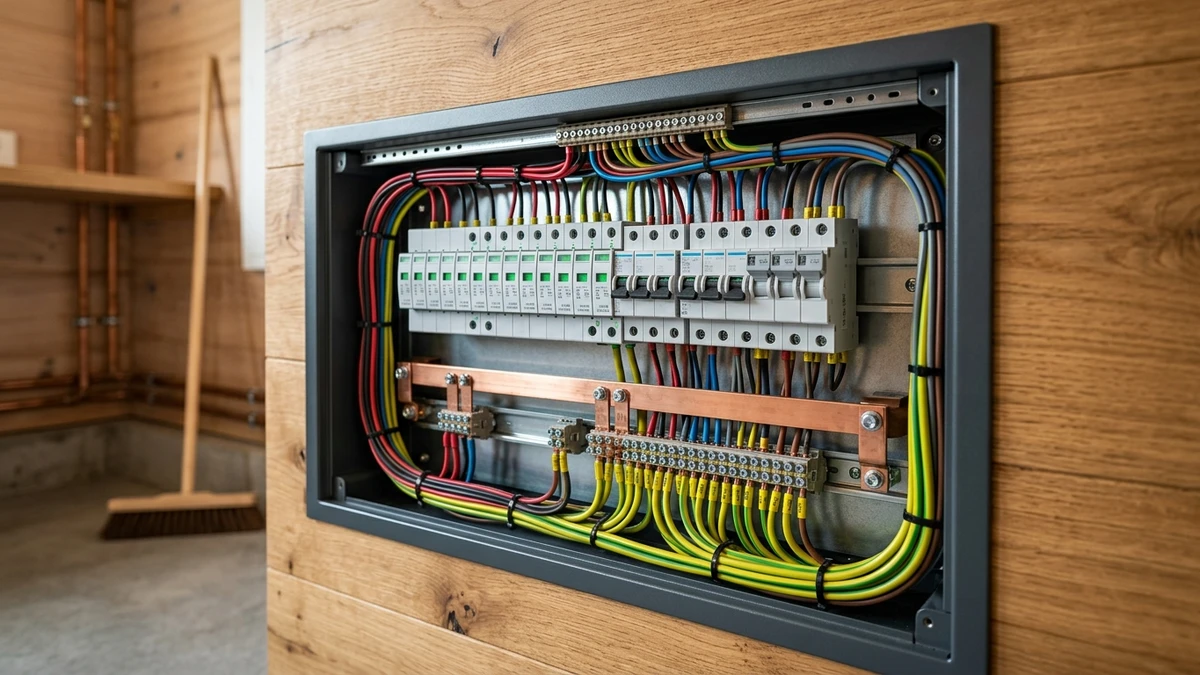

6.3. УЗИП Класса II и III в распределительных щитах: многоступенчатая защита котельной, серверов и слаботочки
После гашения основного импульса первой ступенью остаточное напряжение в линии все еще может представлять опасность для чувствительной полупроводниковой электроники. Для его снижения в главном распределительном щите (ГРЩ) дома устанавливается УЗИП Класса II (Тип 2), работающее по коммутационной волне 8/20 мкс и ограничивающее напряжение до уровня порядка 1,5–2 кВ.
Финальную ступень защиты обеспечивают УЗИП Класса III (Тип 3), монтируемые вблизи ответственных потребителей — в подрозетниках или DIN-реечных щитках котельной. Грамотно спроектированная котельная в доме из клееного бруса всегда предусматривает локальную защиту микропроцессорной автоматики: УЗИП Тип 3 дополнительно сглаживают импульс, надежно защищая электронные платы управления конденсационных котлов, частотные приводы циркуляционных насосов и блоки климат-контроля. Отдельные модули слаботочных УЗИП устанавливаются на коаксиальные кабели ТВ-антенн, витые пары уличных видеокамер и шины датчиков температуры.
6.4. Принципы координации ступеней УЗИП и требования к резервной защите
Чтобы каскад защиты работал эффективно, требуется соблюдение принципа энергетической координации: более мощные устройства Класса I должны срабатывать первыми, принимая на себя основной импульс, после чего в работу вступают более быстрые элементы последующих ступеней.
Способ координации и необходимость применения мер развязки определяются документацией изготовителя оборудования и расчетом координации:
- Необходимость кабельной развязки, дросселя или комбинированного УЗИП определяется документацией изготовителя и расчетом координации. В частности, при использовании дискретных классических устройств разных серий для задержки фронта импульса может потребоваться кабельный интервал либо согласующий дроссель;
- При компактном монтаже в одном щитовом пространстве широко используются современные комбинированные моноблоки Класса 1+2 со встроенной внутренней координацией ступеней;
- Тип и номинал резервной защиты (плавкие предохранители или автоматические выключатели с требуемой отключающей способностью) выбираются строго по паспорту конкретной модели УЗИП с учетом расчетного тока короткого замыкания в точке установки.
Расчет паразитного импульсного напряжения на монтажных проводниках УЗИП (ΔUL)
где:
L0 — собственная удельная индуктивность монтажного медного провода (≈ 1 мкГн/м = 10−6 Гн/м);
di / dt — крутизна нарастания фронта импульсного грозового тока (для волны перенапряжения 8/20 мкс принимается до 10 кА/мкс = 1010 А/с);
l — суммарная длина соединительных проводников от вводных шин до клемм УЗИП и от УЗИП до шины PE (м).
При нормативной длине l ≤ 0,5 м: ΔUL = 10−6 × 1010 × 0,5 = ≤ 500 В (0,5 кВ)
Вывод инженера: Паразитное напряжение на проводниках складывается с паспортным остаточным напряжением УЗИП (Up). Если варистор ограничивает импульс до 1,5 кВ, но длина монтажных проводов составляет 1 метр, на оборудование дома поступит 2,5 кВ, что пробьет электронную плату котла или контроллера. Поэтому инженеры HOLZBAU строго соблюдают норматив ГОСТ: суммарная длина выводов не должна превышать 0,5 метра (монтаж типа V-образного подключения или непосредственная установка УЗИП вплотную к вводному аппарату).
| Класс УЗИП | Форма испытательной волны | Типовой диапазон токов (по моделям) | Уровень напряжения защиты (Up, типовой диапазон) | Место установки в системе дома |
|---|---|---|---|---|
| Класс I (Тип 1) | 10/350 мкс (прямой грозовой ток) | Типовой диапазон: Iimp ≈ 12,5–25 кА | Типовой диапазон: ≤ 2,5–4,0 кВ (по паспорту модели) | Вводной металлический щит ВРУ на трубостойке / опоре |
| Класс II (Тип 2) | 8/20 мкс (наведенные перенапряжения) | Типовой диапазон: In ≈ 20–40 кА | Типовой диапазон: ≤ 1,5–2,0 кВ (по паспорту модели) | Главный распределительный щит (ГРЩ) внутри дома |
| Класс III (Тип 3) | Комбинированная волна (1,2/50 и 8/20 мкс) | Типовой диапазон: In ≈ 3–5 кА | Типовой диапазон: ≤ 1,0–1,5 кВ (по паспорту модели) | Щит котельной, розетки котла, серверной, слаботочки |
| Слаботочные УЗИП | Высокочастотные импульсы линий связи | Типовой диапазон: In ≈ 5–10 кА | Типовой диапазон: ≤ 24–48 В (по паспорту модели) | Интерфейсы Ethernet RJ-45, коаксиал ТВ, RS-485 автоматики |
7. Активная молниезащита (ESE): физика процесса, стандарты и юридические аспекты
Активные молниеприемники (головки с ранней стримерной эмиссией ESE), заявляющие расширенный радиус защиты, не регламентированы государственными стандартами РФ. Пункт 5.2.2 ГОСТ Р 59789-2021 требует определять защитную зону строго по физическим габаритам молниеприемника. Для домов из бруса HOLZBAU проектирует классические пассивные системы.
В сегменте загородного строительства периодически рекламируются так называемые «активные молниеприемники» (устройства с ранней стримерной эмиссией, Early Streamer Emission — ESE). Продавцы заявляют, что один небольшой наконечник на мачте способен защитить территорию радиусом до 80–100 метров, заменив собой кровельные сетки и фасадные токоотводы. Однако сопоставление физических принципов и действующей нормативной базы РФ выявляет существенные инженерные и правовые нюансы.

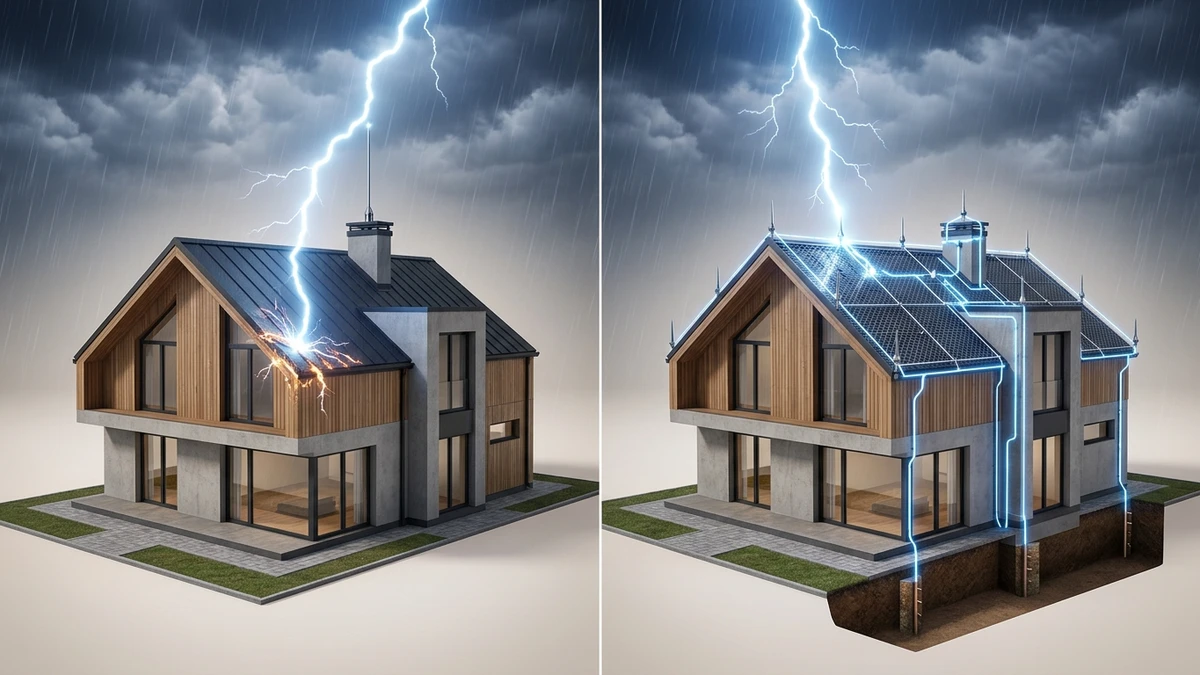

7.1. Принцип ранней стримерной эмиссии (ESE): физическая теория и результаты независимых исследований
Теория активной молниезащиты базируется на французском стандарте NF C 17-102. Предполагается, что встроенный в головку электронный блок генерирует высоковольтные импульсы при приближении грозового фронта, инициируя встречный лидер на микросекунды раньше естественного стержня и тем самым перехватывая молнию с большой площади.
Однако независимые натурные испытания, проведенные Международной исследовательской комиссией CIGRE и институтом IEEE (США) в условиях реальных гроз во Флориде и Нью-Мексико, а также исследования Национального института стандартов и технологий США (NIST), зафиксировали отсутствие подтверждения заявленного расширенного радиуса упреждения в реальных полевых условиях. Исследования показали, что встречный лидер от активной головки развивается аналогично обычному металлическому штырю той же высоты. В результате расчетная методика ESE не была принята в базовые международные стандарты IEC 62305.
7.2. Российская нормативная база: почему ГОСТ Р 59789-2021 требует определять защитную зону исключительно по физическим габаритам молниеприемника
В Российской Федерации нормативная позиция выражена предельно определенно. Ни в одном действующем федеральном своде правил (СП 131.13330, ПУЭ-7), ни в отраслевых нормах СО 153-34.21.122-2003 и РД 34.21.122-87 концепция активной молниезащиты не стандартизирована.
Пункт 5.2.2 ГОСТ Р 59789-2021 прямо указывает: объем защищаемого пространства определяется исключительно действительными физическими геометрическими размерами металлических молниеприемников по методам защитного угла, катящейся сферы или сетки. Виртуальные «упреждающие радиусы» в расчетных формулах государственных стандартов РФ не предусмотрены.
7.3. Экспертные и страховые аспекты: отсутствие нормативного статуса ESE в РФ
Применение активного молниеприемника для защиты частного дома может повлечь сложности при экспертной оценке безопасности объекта. При возникновении спорных ситуаций (например, при расследовании причин пожара страховой компанией или судебной экспертизой МЧС) отсутствие стандартизированной расчетной методики ESE в нормах РФ может стать предметом разногласий относительно соблюдения действующих противопожарных правил.
Именно поэтому строительная компания HOLZBAU проектирует для деревянных домов классические пассивные системы пространственной защиты с доказанной физической надежностью и полным соответствием ГОСТ Р 59789-2021.
В доступных российских нормативных документах единая методика ESE не закреплена: устройства с ранней стримерной эмиссией не имеют утвержденной расчетной базы в государственных стандартах РФ (ГОСТ Р 59789-2021). Расчет зон защиты жилых зданий по иностранным стандартам (таким как французский NF C 17-102) не рассматривается в качестве типового нормативного решения по российским правилам.
8. Смета на молниезащиту дома из клееного бруса в 2026 году: стоимость материалов и монтажа под ключ
В 2026 году ориентировочная стоимость комплексной молниезащиты и глубинного заземления дома из клееного бруса площадью 150–250 м² в Московской области по сметным расчетам HOLZBAU составляет порядка 265 000 – 390 000 рублей под ключ для оцинкованной стали St/tZn и от 510 000 рублей для меди Cu. Бюджет включает проект, материалы, фасадные дистанцеры, монтаж заземления, УЗИП и официальные замеры электролаборатории.
Стоимость устройства молниезащиты и заземления приводится на основе ориентировочных расчетов и сметной практики HOLZBAU под ключ (все цены включают НДС 20%). Итоговая стоимость для конкретного объекта формируется на основе проектного расчета рисков, архитектурных особенностей кровли и инженерно-геологических условий участка. На этапе выбора архитектурного решения в каталоге проектов домов из клееного бруса своевременное проектирование комплекса молниезащиты позволяет рационально спланировать общую стоимость строительства дома, совмещая земляные работы по устройству фундамента с погружением глубинных заземлителей.
В рекламных предложениях на строительных биржах и агрегаторах услуг нередко встречаются цены «от 45 000 – 50 000 рублей». Однако при детальном инженерном аудите выясняется, что в такую сумму входит либо исключительно работа без сертифицированных материалов, либо базовый выезд частного мастера без проекта, без нормативного глубинного заземления, без защиты щита (УЗИП) и без протоколов электролаборатории. В инженерной практике HOLZBAU сметные ориентиры 265 000 / 390 000 / 510 000 рублей обозначают полноценный комплекс «под ключ», гарантирующий всестороннюю безопасность дома из клееного бруса:
| Состав работ и оборудования комплекса | Коттедж ~150 м² (Оцинковка St/tZn) | Коттедж ~250 м² (Оцинковка St/tZn) | Коттедж ~250 м² (Премиум-медь Cu) |
|---|---|---|---|
| Проектирование и расчет рисков (ГОСТ Р МЭК 62305-2) | Включено (III класс LPS) | Включено (III класс LPS) | Включено (III класс LPS) |
| Кровельные молниеприемники и проводники | Коньковая линия Ø 8 мм и 2 стержня | Пространственная сетка 10 × 10 м и стержни | Пространственная сетка 10 × 10 м и стержни (медь Cu) |
| Фасадные токоотводы | 2 опуска Ø 8 мм | 4 опуска Ø 8 мм по углам | 4 опуска Ø 8 мм (медь Cu) |
| Фасадные дистанцеры для клееного бруса | Отступ более 100 мм (110–120 мм) | Отступ более 100 мм (110–120 мм) | Отступ более 100 мм (латунь / медь) |
| Глубинное модульное заземление (стандарт HOLZBAU ≤ 4 Ом) | 2 очага по 9–10 м (омедненная сталь) | Контур с электродами 15 м в суглинках | Контур с электродами 15 м (омеднение / нержавейка) |
| Щитовая защита от перенапряжений (УЗИП) | Каскад Тип 1 + Тип 2 | Каскад Тип 1 + Тип 2 + 3 (котельная) | Каскад Тип 1 + Тип 2 + 3 (котельная, автоматика) |
| Монтажные, кровельные и земляные работы | Включено (монтаж под ключ) | Включено (монтаж под ключ) | Включено (монтаж под ключ) |
| Испытания электролабораторией и паспорт объекта | Включено (замеры Rз и металлосвязи) | Включено (замеры Rз и металлосвязи) | Включено (замеры Rз и металлосвязи) |
| Итоговый бюджет под ключ (с НДС 20%) | 265 000 руб. | 390 000 руб. | 510 000 руб. |
Указанные суммы являются ориентиром для Московской области в ценах 2026 года и включают проектирование, материалы, монтаж, устройство заземления, УЗИП, контрольные измерения и оформление исполнительной документации. Итоговая смета зависит от площади и геометрии кровли, длины токоотводов, типа грунта, глубины заземления и выбранного материала проводников.
8.1. Пример сметы для компактного коттеджа 150 м²: коньковые стержни, глубинное заземление и каскад УЗИП Класса 1+2
Для одноэтажного или мансардного дома из клееного бруса площадью около 150 м² (габариты 10 × 15 м, высота конька 6,5 м, кровля двухскатная из металлочерепицы) типовой проект включает:
- Коньковый молниеприемный проводник Ø 8 мм (горячеоцинкованная сталь St/tZn) с двумя стержнями по краям конька длиной 1,0 м;
- Отдельный молниеприемный стержень дымоходной шахты высотой 1,5 м на дистанционных кронштейнах;
- 2 фасадных токоотвода Ø 8 мм на скользящих дистанцерах с отступом 100 мм;
- Два модульно-штыревых электрода заземления (по 9–10 метров омедненной стали под каждый токоотвод в соответствии с требованиями ГОСТ к заземлителям типа А), объединенные в траншее полосой 40×4 мм с ревизионными люками;
- Комплект УЗИП Класса 1+2 (Тип 1 во вводном уличном ВРУ и Тип 2 в ГРЩ дома);
- Пусконаладочные испытания и выдача официального паспорта заземляющего устройства.
Ориентировочная стоимость под ключ в ценах 2026 года по расчету HOLZBAU составляет порядка 265 000 рублей (с НДС).
8.2. Пример сметы для просторного коттеджа 250 м²: пространственная сетка, 4 токоотвода, глубинное заземление и полная щитовая защита
Для двухэтажного коттеджа из клееного бруса площадью 250 м² со сложной вальмовой или многощипцовой кровлей (кукушки, ендовы, перепады высот) требуется более развитая инженерная конфигурация:
- Пространственная молниеприемная сетка с шагом 10 × 10 м по СО 153 и коньковые стержни дымоходов;
- 4 фасадных токоотвода Ø 8 мм по углам здания для симметричного растекания тока;
- Два модульно-штыревых электрода заземления по 15 м, объединенных в замкнутый контур полосой 40×4 мм в траншее;
- Каскад УЗИП (Класс I в уличном ВРУ, Класс II в ГРЩ дома, Класс III и слаботочные модули для котла, ТВ и интернета);
- Комплект антикоррозийных гидроизоляционных лент типа Denso и защитные стальные кожухи токоотводов на цоколе.
Ориентировочная стоимость под ключ в ценах 2026 года по расчету HOLZBAU составляет порядка 390 000 рублей (с НДС).
8.3. Экономика материалов: сравнение долговечности и эстетики горячеоцинкованной стали St/tZn и меди Cu на фасадах из бруса
При выборе материалов заказчик выбирает между горячеоцинкованной сталью и электротехнической медью. Стальной оцинкованный пруток Ø 8 мм с покрытием цинка 350–500 г/м² (50–70 мкм по ГОСТ 9.307-89) обеспечивает антикоррозийную стойкость в условиях Подмосковья на срок 25–35 лет. Это надежное и экономически сбалансированное решение.
Электротехническая медь Cu Ø 8 мм увеличивает общую смету на материалы на 35–45%. Однако медь обладает преимуществами по долговечности: срок службы превышает 50 лет, а благородный темно-коричневый оттенок окисленной меди гармонирует с текстурой тонированного клееного бруса и темной черепицей, превращая молниезащиту в эстетичный элемент фасадного декора.
8.4. Структура затрат и факторы удорожания: материалы, монтаж, земляные работы, протоколы электролаборатории
В структуре затрат профессионального монтажа системы «под ключ» статьи обычно распределяются следующим образом: сертифицированные материалы и щитовое оборудование УЗИП — около 50–55%, монтажные и кровельные высотные работы — около 25–30%, земляные работы и погружение модульных заземлителей — около 8–10%, комплекс измерений поверенной лабораторией с выдачей официального паспорта — около 5–8%. К факторам удорожания относятся: повышенная крутизна кровельных скатов (свыше 35 градусов), требующая применения специализированного альпинистского снаряжения, и наличие сухих песчаных грунтов, требующих большего заглубления заземлителей для достижения проектного сопротивления не более 4 Ом.
| Статья сметных затрат (цены с учетом НДС 20%) | Коттедж ~150 м² (Оцинковка St/tZn) | Коттедж ~250 м² (Оцинковка St/tZn) | Коттедж ~250 м² (Премиум-медь Cu) |
|---|---|---|---|
| Проектная документация и расчет рисков (ГОСТ Р МЭК 62305-2) | 15 000 руб. | 20 000 руб. | 20 000 руб. |
| Материалы внешней молниезащиты (сетка/стержни/дистанцеры) | 65 000 руб. | 105 000 руб. | 175 000 руб. |
| Комплект глубинного заземления (модульные штыри, муфты, люки) | 35 000 руб. | 60 000 руб. | 85 000 руб. |
| Щитовое оборудование УЗИП (каскад Тип 1+2 / 1+2+3) | 45 000 руб. | 65 000 руб. | 75 000 руб. |
| Монтажные и кровельные высотные работы | 65 000 руб. | 95 000 руб. | 110 000 руб. |
| Земляные работы и погружение модульных электродов | 20 000 руб. | 25 000 руб. | 25 000 руб. |
| Приемо-сдаточные испытания электролабораторией, паспорт заземления | 20 000 руб. | 20 000 руб. | 20 000 руб. |
| Итоговый бюджет под ключ (с НДС 20%) | 265 000 руб. | 390 000 руб. | 510 000 руб. |
9. Чек-лист приемки системы технадзором HOLZBAU и регламент сервисного обслуживания
Приемка молниезащиты технадзором HOLZBAU включает инструментальный замер сопротивления контура поверенным измерителем заземления (Sonel MRU-200 / MRU-120 / М416), проверку переходного сопротивления соединений микроомметром и контроль момента затяжки болтов динамометрическим ключом. Обслуживание сочетает нормативные проверки по ГОСТ Р 59789-2021 с ежегодным весенним сервисом перед грозовым сезоном.
Монтаж молниезащиты деревянного дома относится к категории ответственных скрытых и высотных работ. Приемка готовой системы инженерным технадзором HOLZBAU проводится по регламенту с обязательным оформлением исполнительной документации.

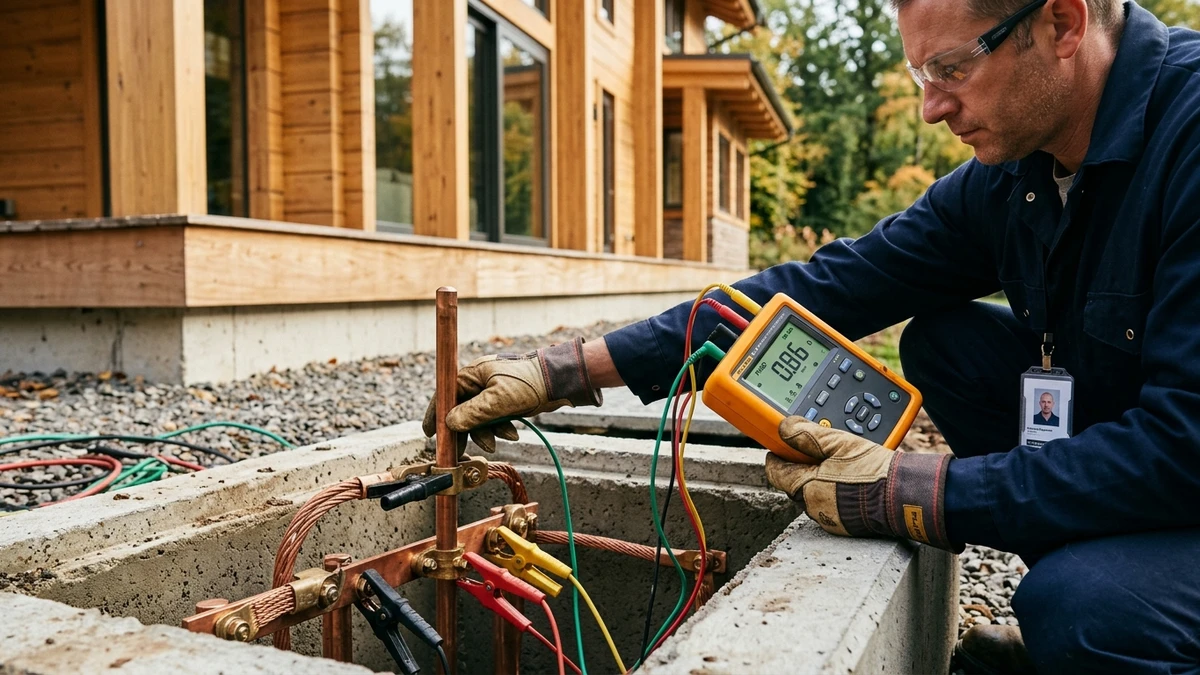

9.1. Инструментальная приемка: замер сопротивления растеканию тока профильными измерителями и проверка переходного сопротивления контактов
Главным критерием работоспособности заземления является замер стационарного сопротивления растеканию тока. Измерения выполняются специализированными поверенными приборами для измерения заземляющих устройств (Sonel MRU-200, Sonel MRU-120, Fluke 1625-2 или классическим измерителем М416) по трех- или четырехпроводной схеме с установкой вспомогательных токового и потенциального электродов (зондов) на нормированных расстояниях в соответствии с инструкцией к прибору и ГОСТ Р 50571.16-2019. Результат измерений должен соответствовать утвержденному проекту и применимым нормативным требованиям (в нормативах СО 153 и ГОСТ для молниезащиты ориентиром служит величина не более 10 Ом, либо соблюдение минимальной длины заземлителей). Значение не более 4 Ом на ГЗШ выступает дополнительным внутренним критерием HOLZBAU, если оно заложено в проектную документацию.
Вторым тестом является проверка металлосвязи (электрической непрерывности цепи). Измеряется переходное сопротивление каждого болтового зажима и соединителя молниеприемной сетки, токоотводов и шин уравнивания потенциалов с помощью микроомметра (ИКС-30А, Sonel MMR-600). По нормам ПТЭЭП, переходное сопротивление качественного контакта не должно превышать 0,05 Ом.
9.2. Контроль механических узлов: проектные критерии затяжки, гидроизоляции и свободы хода держателей
Надежность болтовых соединений проверяется динамометрическим ключом: усилие затяжки болтов М8–М10 контролируется в соответствии с паспортами соединителей (типовой диапазон 18–22 Н·м). Недотянутый контакт при протекании импульса молнии может привести к локальному искрению клеммы, а перетянутый — к деформации проводника или срыву резьбы.
По регламенту технадзора HOLZBAU подземные соединения стальной полосы с вертикальными стержнями обрабатываются антикоррозийной гидроизоляционной лентой на петролатумной основе (типа Denso, Plastiduct или аналоги) с последующим нанесением защитного слоя праймера. На фасаде проверяется свободный ход проводника в скользящих кронштейнах, подтверждающий отсутствие жесткого защемления при усадочных подвижках бруса.
9.3. Двухуровневый регламент обслуживания: периодичность по ГОСТ Р 59789-2021 (Приложение Е) и профилактический сервис HOLZBAU
Регламент технического обслуживания системы молниезащиты дома из клееного бруса строится на двух уровнях:
- Нормативная периодичность (ГОСТ Р 59789-2021, Приложение Е): Формально таблица E.2 стандарта для III класса допускает интервал визуального осмотра до 2 лет (полное обследование — до 4 лет). Однако пункт E.7 того же ГОСТ и нормы РД 34.21.122-87 рекомендуют проводить осмотр систем молниезащиты ежегодно;
- Профилактический весенний сервис HOLZBAU: Ежегодно в апреле–мае перед началом грозового сезона сервисный инженер осматривает кровельные держатели после схода снега, контролирует цветовые индикаторы сменных модулей УЗИП в распределительных щитах, состояние узлов на фасаде и ревизионный колодец заземления.
| Контрольный узел | Метод проверки технадзором | Используемый прибор / инструмент | Критерий приемки (норматив / регламент HOLZBAU) | Статус проверки |
|---|---|---|---|---|
| Контур заземления (ГЗШ) | Измерение сопротивления растеканию тока по трех/четырехпроводной схеме | Измеритель параметров заземления Sonel MRU-200 / MRU-120 / М416 | R соответствует проекту и нормам (ориентир нормативов ≤ 10 Ом; ≤ 4 Ом — дополнительный критерий HOLZBAU при наличии в проекте) | Обязательно (протокол) |
| Кровельные и фасадные клеммы | Замер переходного сопротивления контактов током не менее 0,2 А | Микроомметр ИКС-30А / Sonel MMR-600 | R ≤ 0,05 Ом (по ПТЭЭП) | Обязательно |
| Болтовые соединения | Контроль усилия затяжки резьбы | Динамометрический ключ с поверкой | Момент затяжки 18–22 Н·м (по паспорту арматуры) | Обязательно |
| Фасадные держатели токоотводов | Проверка отступа и скольжения | Шаблонная линейка, ручной контроль | Отступ более 100 мм (проектно 110–120 мм), свободный ход при усадке | Обязательно |
| Подземные соединения | Контроль антикоррозийной гидроизоляции | Визуальный осмотр до засыпки грунта | Сплошная изоляция лентой Denso / аналогами | Акт скрытых работ |
| Модули УЗИП (ВРУ и ГРЩ) | Проверка индикаторов и резервной защиты | Визуальный контроль, проверка номиналов | Исправный статус индикатора, предохранители/автоматы по паспорту | Обязательно |
Нормы ПУЭ-7 и СП 256: стальные толстостенные трубы, локализация КЗ, герметичные распаечные коробки.
Требования СП 281 к объему, вентиляции, дымоходам, заземлению и защите котлов от перенапряжений.
Архитектурные решения от 150 до 450 м² с готовыми расчетами нагрузок, инженерии и спецификациями.
10. Часто задаваемые вопросы (FAQ)
1. Притягивает ли молниеотвод на крыше молнии к дому?
Нет, это распространенный миф. Молниеприемник не притягивает разряды, так как не способен изменить распределение колоссальных электростатических зарядов в грозовом облаке на высоте 2–5 километров. Его задача состоит в том, чтобы безопасно перехватить нисходящий ступенчатый лидер, траектория которого уже направлена в зону дома, и отвести ток по контролируемому контуру в заземлитель, предотвратив удар в деревянные конструкции.
2. Может ли токоотвод раскалиться и поджечь стену из клееного бруса?
При протекании импульса молнии проводник кратковременно нагревается. В соответствии с п. 5.3.4 ГОСТ Р 59789-2021, если стена выполнена из горючего материала и повышение температуры проводников представляет опасность воспламенения, расстояние между токоотводом и поверхностью стены должно составлять не менее 100 мм. Применение негорючих дистанционных держателей позволяет существенно снизить риск термического воздействия на древесину.
3. Почему нельзя просто заземлить металлочерепицу без отдельных молниеприемников?
По Таблице 3 ГОСТ Р 59789-2021 листовая металлочерепица толщиной 0,5 мм допускается в роли естественного молниеприемника только в случаях, если ее прожог не представляет опасности для подложки. При сгораемой деревянной стропильной системе сквозной прожог недопустим: норматив требует толщину стали не менее 4 мм (меди 5 мм). Электрическая дуга прожигает тонкий лист, создавая угрозу воспламенения гидроизоляции и обрешетки. Поэтому поверх металлочерепицы монтируют отдельную систему проводников.
4. Спасет ли молниеотвод технику в доме (котел, телевизор, умный дом) без УЗИП?
Не спасет. Внешний молниеотвод защищает строительный конструктив дома от прямого удара и пожара. Вторичный электромагнитный импульс LEMP от удара молнии наводит броски напряжения до десятков киловольт в проводке дома. Без устройств защиты от перенапряжений микропроцессорные платы газового котла, насосов, инверторов и роутеров могут выйти из строя даже при ударе молнии в стороне от здания.
5. Опасно ли высокое дерево (сосна, береза) рядом с деревянным домом во время грозы?
Высокое дерево работает как естественный молниеприемник, однако древесина живого дерева обладает высоким внутренним электрическим сопротивлением. При ударе молнии в ствол возникает высокий потенциал, способный привести к боковому искровому пробою с веток на скаты кровли деревянного дома, а также к выносу опасного потенциала через корни на подземные коммуникации ввода воды и кабелей.
6. Можно ли спрятать токоотводы внутри водосточных труб или под обшивкой фасада?
Прокладка неизолированного проводника внутри водостока или под деревянной обшивкой не рекомендуется: при разряде возникает риск термического повреждения водосточной системы и скрытого тления утеплителя. Для скрытой эстетичной прокладки по фасаду применяют специализированный высоковольтный экранированный коаксиальный кабель типа HVI, имеющий толстую изоляцию с контролем электрического поля.
7. Опасно ли находиться рядом с местом забивки заземлителя во время грозы?
При стекании тока молнии в грунте вокруг электрода возникает градиент потенциала — шаговое напряжение. Для безопасности людей точку погружения модульного заземлителя удаляют от пешеходных дорожек и отмостки дома (в проектах HOLZBAU — не менее 1,0–1,5 м). В качестве дополнительной проектной меры зона растекания может отсыпаться гранитным щебнем, который по п. 8.2 ГОСТ Р 59789-2021 обладает высоким удельным сопротивлением и снижает напряжение шага в комплексе с правильным выравниванием потенциалов.
8. Чем обусловлены риски выбора так называемой «активной» молниезащиты?
Системы активной молниезащиты (ESE) не стандартизированы государственными нормами РФ. Пункт 5.2.2 ГОСТ Р 59789-2021 требует рассчитывать защитную зону строго по физическим габаритам молниеприемника. При аварии и пожаре страховая компания и эксперты оценивают соответствие объекта действующим нормативам, и отсутствие подтвержденной российской методики ESE может стать предметом разногласий по страховому договору.
9. На каком этапе строительства дома из клееного бруса монтируют молниезащиту?
Глубинное модульное заземление монтируют на этапе земляных работ нулевого цикла до заливки отмостки. Кровельную сетку, коньковые стержни и фасадные кронштейны монтируют после укладки финишного кровельного покрытия до завершающей окраски стен. Устройства защиты от перенапряжений монтируют при сборке электрощитов.
10. Нужно ли отключать чувствительную технику из розеток в сильную грозу, если стоит УЗИП?
Правильно скоординированная защита от перенапряжений обеспечивает эффективное снижение импульсных перенапряжений в силовых сетях 230/400 В. Однако технику рекомендуется отключать от внешних слаботочных линий (уличных интернет-кабелей витой пары, коаксиальных кабелей ТВ-антенн), если на этих слаботочных линиях не установлены специализированные сигнальные УЗИП.
11. Можно ли смонтировать молниезащиту и заземление дома своими руками?
Самостоятельный монтаж крайне рискован. Без специализированных поверенных измерительных приборов (Sonel MRU-200 / MRU-120, М416) невозможно подтвердить достижение нормативного сопротивления растеканию тока и переходного сопротивления клемм менее 0,05 Ом. Кроме того, самодельная система не имеет официального протокола электролаборатории и актов скрытых работ, которые могут потребоваться условиями конкретного договора страхования загородного дома.
12. Почему нельзя выбрать высоту молниеприемника на глаз только по высоте конька?
Высота молниеприемника рассчитывается по строгим формулам метода защитного угла или катящейся сферы. Недостаточная расчетная высота оставляет незащищенными выступающие кровельные свесы, ендовы, мансардные окна и шахты дымоходов от боковых ударов молнии.
Обсуждение материала
Оставить комментарий
Задайте вопрос по теме статьи «Молниезащита дома из клееного бруса». Комментарии проходят модерацию перед публикацией.
